HAL 硬件抽象层介绍
和你一起终身学习，这里是程序员Android
本篇文章主要介绍 Android 开发中的部分知识点，通过阅读本篇文章，您将收获以下内容:
和你一起终身学习，这里是程序员 Android
本篇文章主要介绍 Android 开发中的部分知识点，通过阅读本篇文章，您将收获以下内容:
一、HAL 概述
二、HAL 模块介绍
三、HAL 设备介绍
四、构建HAL模块
一、HAL 概述

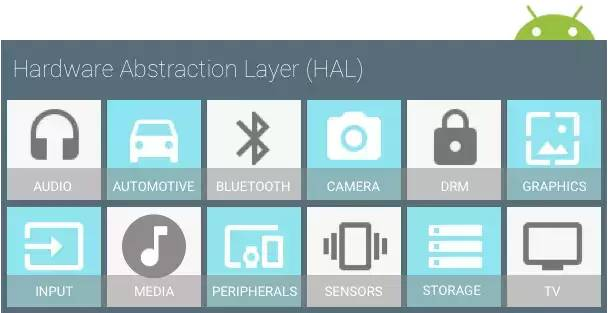

HAL定义了供硬件供应商实施的标准接口，该接口使Android无需考虑底层驱动程序的实现。使用HAL可使您实现功能而不会影响或修改更高级别的系统。本页介绍了较旧的架构，该架构从Android 8.0开始不再受支持。对于Android 8.0及更高版本，请参见 HAL类型。图 1. HAL 组件
您必须为产品提供的特定硬件实现相应的HAL（和驱动程序）。HAL实现通常内置于共享库模块（.so文件）中，但是由于Android并未强制HAL实现与设备驱动程序之间进行标准交互，因此您可以根据自己的情况采取最佳措施。但是，为了使Android系统能够与您的硬件正确交互，您必须遵守每个特定于硬件的HAL接口中定义的合同。
为了确保HAL具有可预测的结构，每个特定于硬件的HAL接口都具有在中定义的属性 hardware/libhardware/include/hardware/hardware.h。此界面允许Android系统以一致的方式加载正确的HAL模块版本。HAL接口包含两个组件：模块和设备。
二、HAL 模块介绍
模块代表打包的HAL实现，存储为共享库（.so file）。该 hardware/libhardware/include/hardware/hardware.h头文件定义一个结构（hw_module_t），其表示一个模块，并包含元数据，如版本，名称，以及该模块的作者。Android使用此元数据来正确查找和加载HAL模块。
另外，该hw_module_t结构包含指向另一个结构的指针，该结构包含指向hw_module_methods_t模块的打开函数的指针。此开放功能用于启动与HAL用作其抽象的硬件的通信。每个特定于硬件的HAL通常hw_module_t 使用该特定硬件的附加信息来扩展通用结构。例如，在摄像机HAL中，该camera_module_t结构包含一个 hw_module_t结构以及其他摄像机特定的函数指针：
typedef struct camera_module {
hw_module_t common;
int（* get_number_of_cameras）（void）;
int（* get_camera_info）（int camera_id，struct camera_info * info）;
} camera_module_t;
实现HAL并创建模块struct时，必须将其命名为 HAL_MODULE_INFO_SYM。Nexus 9音频HAL中的示例：
struct audio_module HAL_MODULE_INFO_SYM = {
.common = {
.tag = HARDWARE_MODULE_TAG,
.module_api_version = AUDIO_MODULE_API_VERSION_0_1,
.hal_api_version = HARDWARE_HAL_API_VERSION,
.id = AUDIO_HARDWARE_MODULE_ID,
.name = "NVIDIA Tegra Audio HAL",
.author = "The Android Open Source Project",
.methods = &hal_module_methods,
},
};
三、HAL 设备介绍
设备会抽象您产品的硬件。例如，音频模块可以包含主要音频设备，USB音频设备或Bluetooth A2DP音频设备。
设备由该hw_device_t结构表示。类似于模块，每种类型的设备都定义了泛型的详细版本， hw_device_t其中包含针对硬件特定功能的功能指针。例如，audio_hw_device_t结构类型包含指向音频设备操作的函数指针：
struct audio_hw_device {
struct hw_device_t common;
/ **
*由音频flinger用来枚举受支持的设备
*每个audio_hw_device实现。
*
*返回值是audio_devices_t的1个或多个值的位掩码
* /
uint32_t（* get_supported_devices）（const struct audio_hw_device * dev）;
...
};
typedef struct audio_hw_device audio_hw_device_t;
除了这些标准属性，每个特定于硬件的HAL接口都可以定义更多自己的功能和要求。有关详细信息，请参见HAL参考文档以及每个HAL的单独说明。
四、构建HAL模块
HAL实现内置于模块（.so）文件中，并在适当时由Android动态链接。您可以通过Android.mk为每个HAL实现创建文件并指向源文件来构建模块。通常，必须以特定格式命名共享库，以便可以找到并正确加载它们。各个模块的命名方案略有不同，但遵循以下一般模式：<module_type>.<device_name>。
友情推荐
至此，本篇已结束，如有不对的地方，欢迎您的建议与指正。同时期待您的关注，感谢您的阅读，谢谢！
