Astah菜单命令解释、操作向导说明、快捷命令说明

四 实验分析及问题思考

l Astah

1. 菜单命令解释

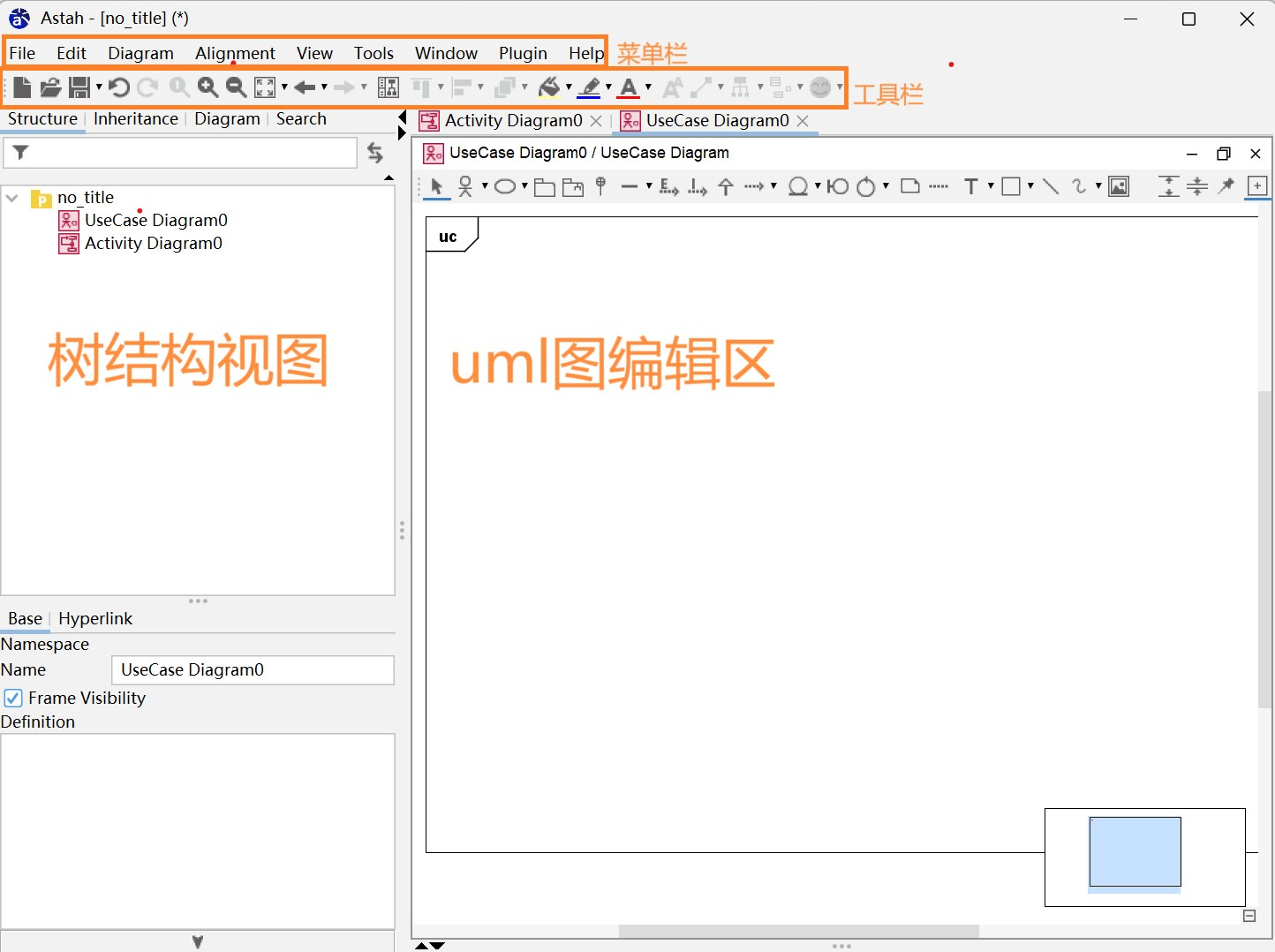

 菜单栏从左到右依次是文件、编辑、简图、调整、视图、工具、窗口、帮助

工具栏从左到右依次是创建新文件、打开文件、保存文件、撤销、打印、放大、缩小、全屏、工具栏隐藏、、、颜色









2. 操作向导说明

创建用例图

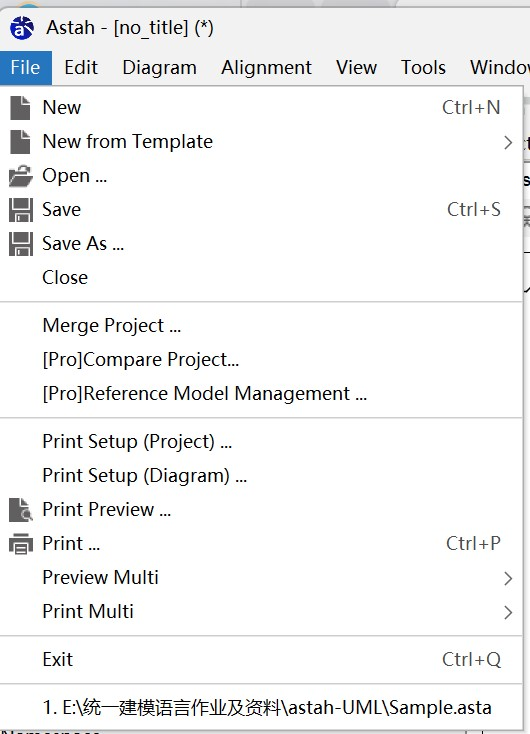

选择file——new创建一个空项目

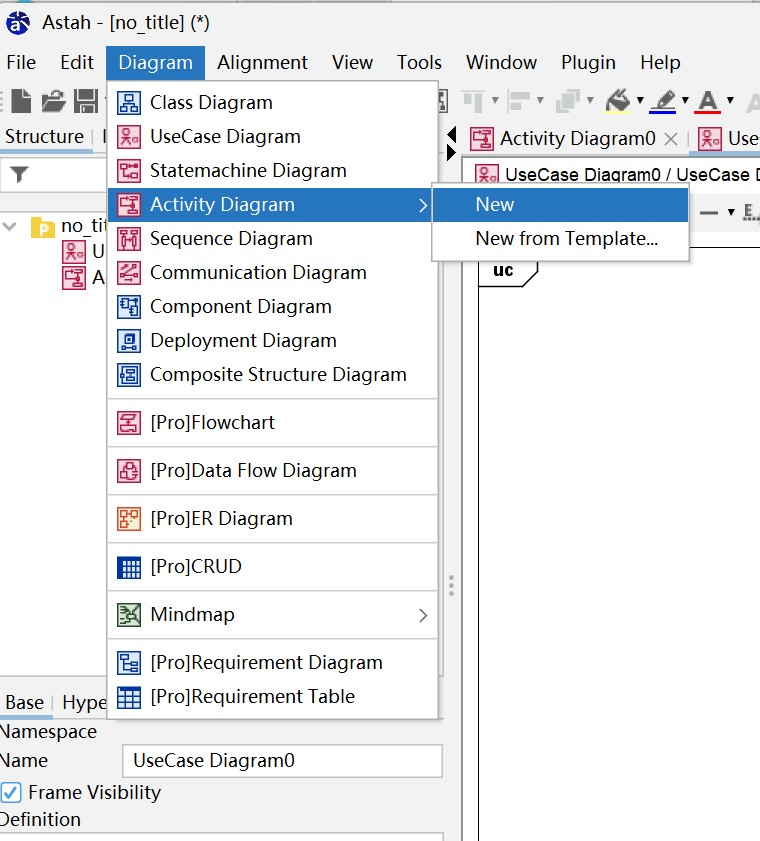

然后，选择菜单中的[Diagram]，选择子菜单选择子菜单，就可以创建对应的UML图；（此处我以用例图为例，选择[Activity Diagram]，绘制UML用例图。）











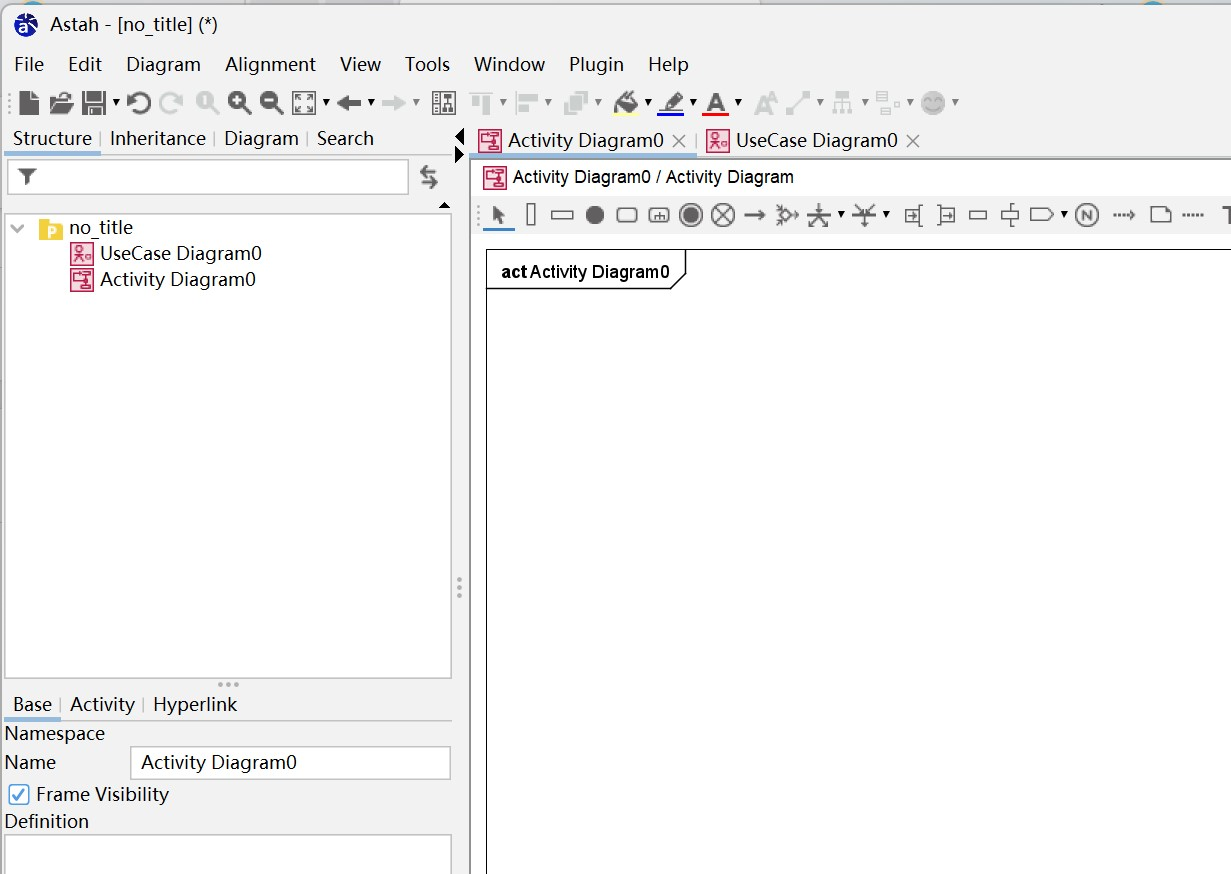

此处即我们创建的用例图，之后我们就可以绘制我们的用例图了









3. 快捷命令说明

Ctrl + A 选择所有
Ctrl + D 从模型中删除
DEL 从图标中删除
Ctrl + Z 撤销编辑
Ctrl + Y 撤销Ctrl + Z操作
Ctrl + C 拷贝
Ctrl + Alt + C 拷贝成图片格式（BMP或JPG）
Ctrl + V 粘贴
Ctrl + R 添加属性
Ctrl + M 添加操作
Ctrl + Alt + S 添加版型
F2 编辑
文件操作
Ctrl + N 新建
Ctrl + S 保存
窗口操作
Ctrl + Tab 切换
Ctrl + Shift + P 显示/隐藏工程视图
对齐操作
Ctrl + Alt + L 垂直居中
Ctrl + Alt + -水平居中
Ctrl + Alt + Up 顶部对齐

Ctrl + Alt + Down 底部对齐
Ctrl + Alt + Right 向右对齐
Ctrl + Alt + Left 向左对齐
视图操作
Ctrl + 1默认大小
Ctrl + 0 适合窗口大小
Ctrl + Wheel up，Ctrl + [，Ctrl + Right -Drag up 放大
Ctrl + Wheel down，Ctrl + ]，Ctrl + Right -Drag down 缩小
