前言
这篇有点类似工具介绍。这个也是前几天有一个业务场景需要用到才了解的。希望对你的工作有所帮助,知道这个软件就好。今日早读文章由@Ju5tice授权分享。
正文从这开始~~
作为一款高效免费的抓包工具,wireshark可以捕获并描述网络数据包,其最大的优势就是免费、开源以及多平台支持,在GNU通用公共许可证的保障范围下,用户可以免费获取软件和代码,并拥有对其源码修改和定制的权利,如今其已是全球最广泛的网络数据包分析软件之一。
0x01.Wireshark可以做什么
网络管理员使用Wireshark检测网络问题
网安工程师用Wireshark检查信息安全相关问题
开发者使用Wireshark为新的通信协议调试
普通用户使用Wireshark学习网络协议相关知识
憨憨学生使用Wireshark应付TCP/IP课程要求
0x02.Wireshark不可以做什么
-Wireshark不是入侵侦测软件(Intrusion Detection Software, IDS)。对于网络上的异常流量行为,Wireshark不会产生警示或是任何提示。然而,仔细分析Wireshark截取的数据包能够帮助用户对于网络行为有更清楚的了解。
Wireshark不会对网络数据包产生内容的修改 - 它只会反映出当前流通的数据包信息。Wireshark本身也不会提交数据包至网络上。就是说你只能查看数据包,不能修改或转发。
0x03.哪里下载
开源软件请去它的官网下载wireshark,有Mac跟Window版
下载完成后一路next,如果win10系统选择抓包但不显示网卡,需要下载win10pcap兼容性安装包
0x04.第一个抓包实例

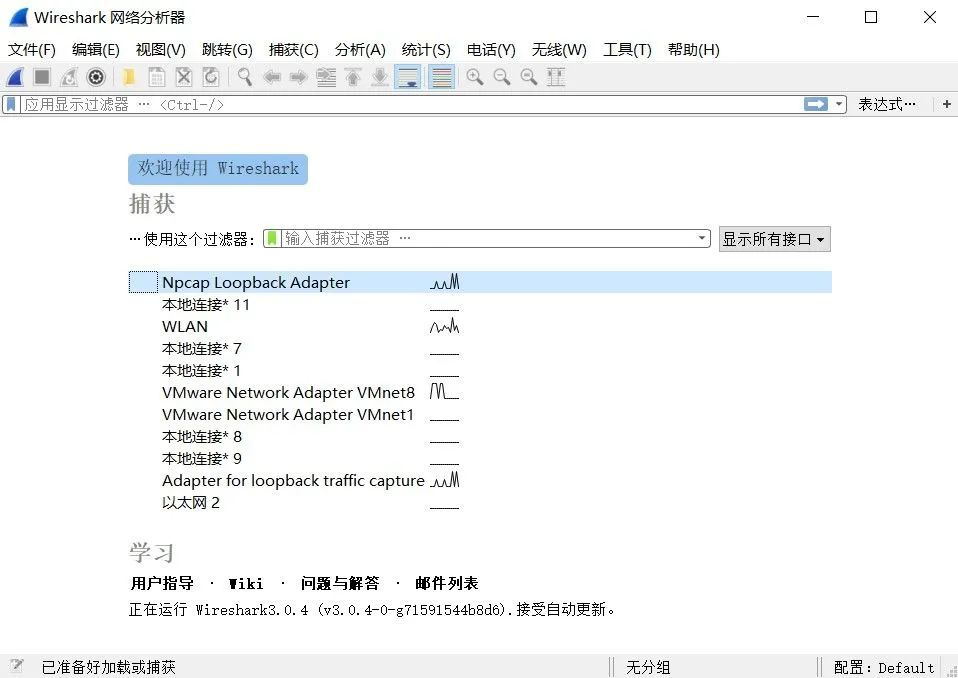

打开wireshark 3.0.4,主界面如下:

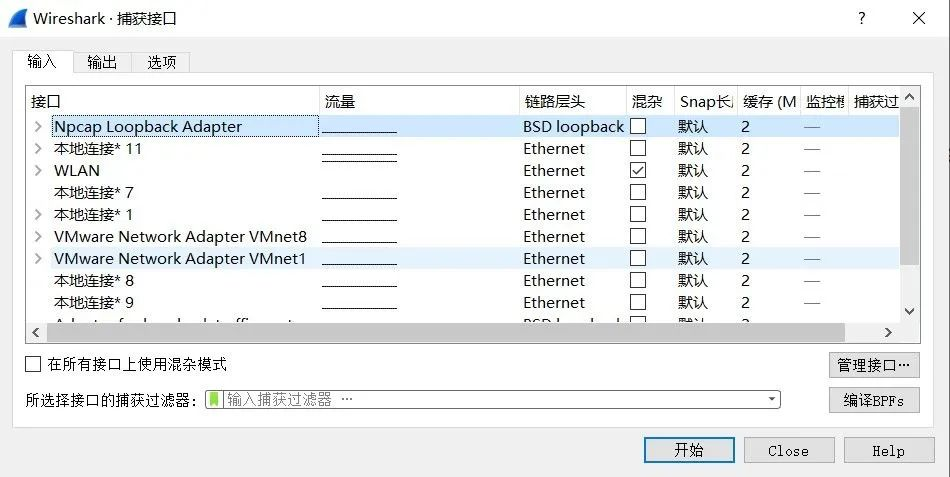

选择菜单栏上捕获——>选项,,取消混杂模式,勾选WLAN,开始(你也可以直接双击上图的WLAN开始)

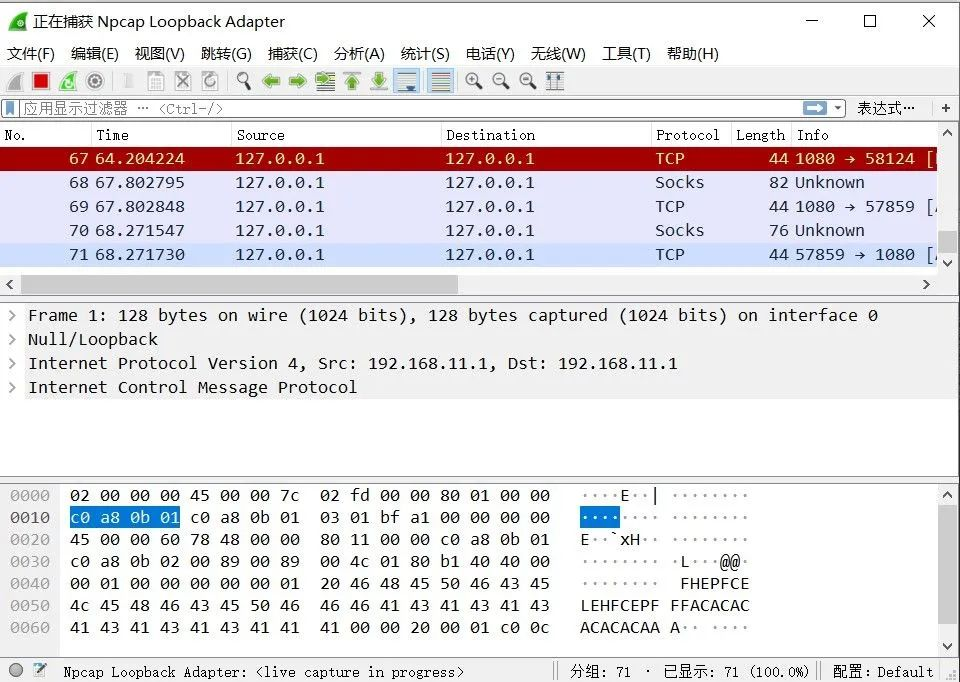

此时wireshark已经开始工作,查看抓包

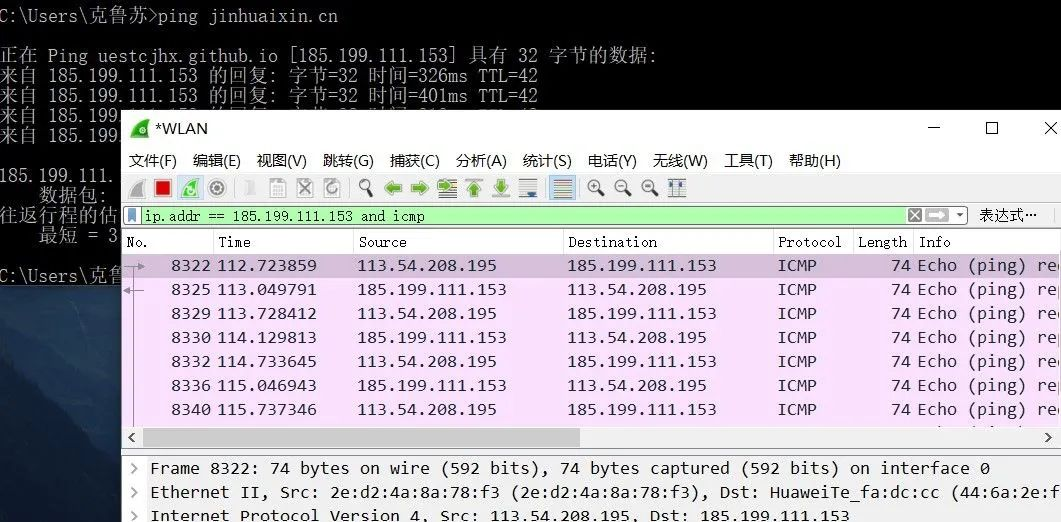

打开cmd窗口,执行ping http://xxx.cn
工作中的wireshark将抓取到相关数据包,在过滤栏设置过滤条件以避免其他无用数据包影响分析,比如:ip.addr == 185.199.111.153 and icmp表示只显示ICPM协议且源主机IP或者目的主机IP为185.199.111.153的数据包。说明:协议名称icmp要小写

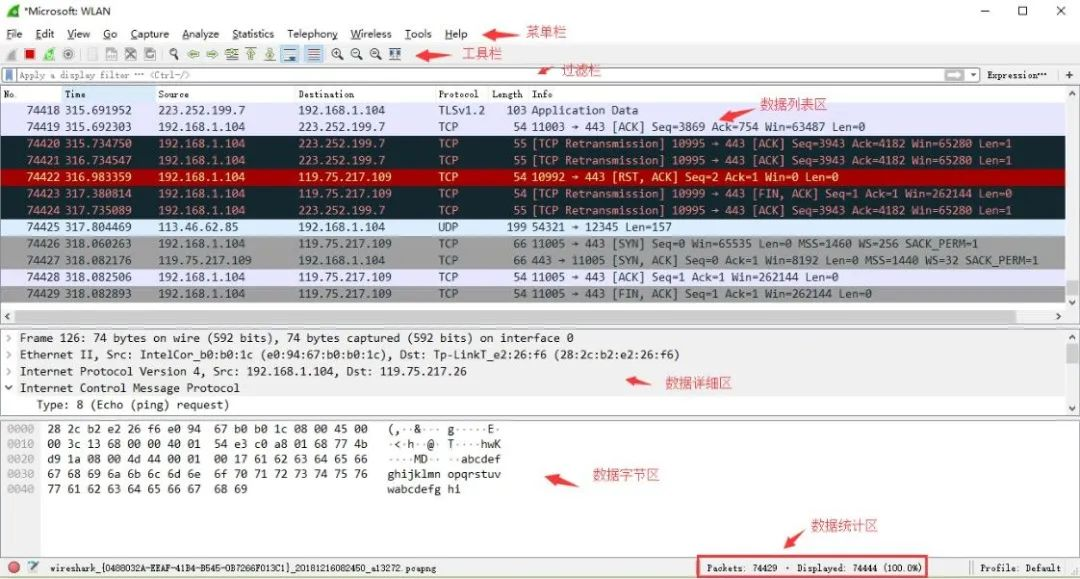

0x05.Wireshark抓包界面介绍

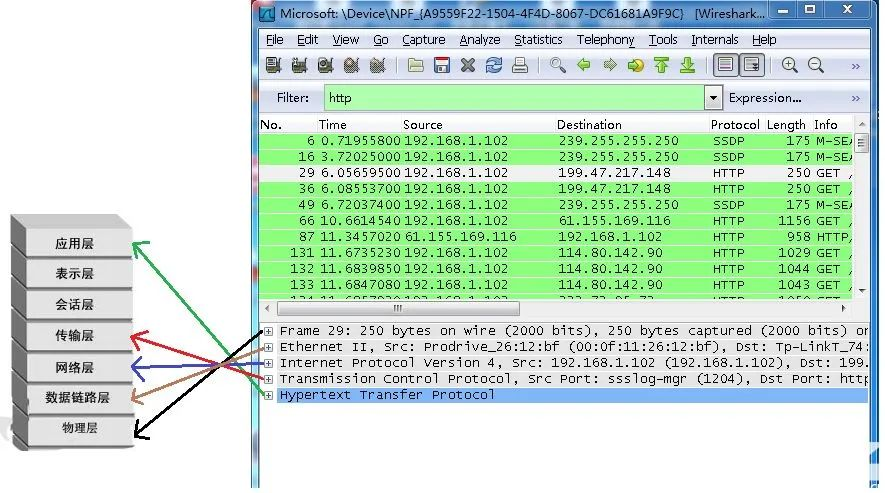

0x06.数据包详细信息
各行信息分别为 Frame: 物理层的数据帧概况 Ethernet II: 数据链路层以太网帧头部信息 Internet Protocol Version 4: 互联网层IP包头部信息 Transmission Control Protocol: 传输层T的数据段头部信息,此处是TCP * Hypertext Transfer Protocol: 应用层的信息,此处是HTTP协议

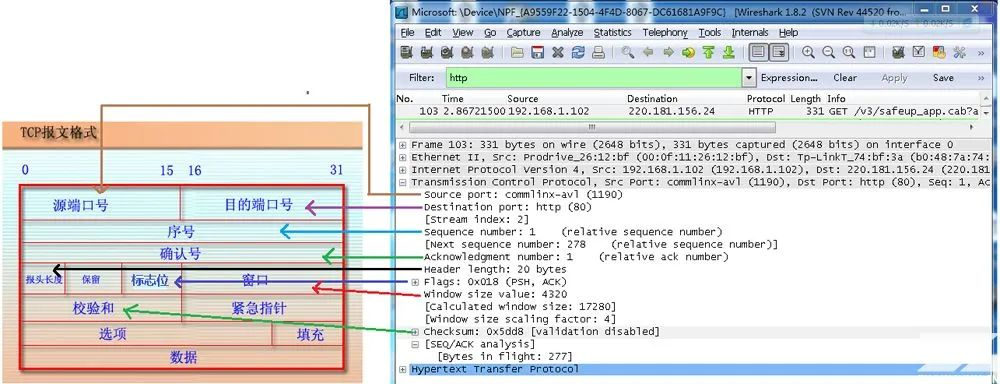

0x07.TCP包的具体内容
从下图可以看到wireshark捕获到的TCP包中的每个字段。
0x08.wireshark过滤器表达式的规则
1、抓包过滤器语法和实例
抓包过滤器类型Type(host、net、port)、方向Dir(src、dst)、协议Proto(ether、ip、tcp、udp、http、icmp、ftp等)、逻辑运算符(&& 与、|| 或、!非)
协议过滤
比较简单,直接在抓包过滤框中直接输入协议名即可。tcp,只显示TCP协议的数据包列表 http,只查看HTTP协议的数据包列表 icmp,只显示ICMP协议的数据包列表
IP过滤
host 192.168.1.104 src host 192.168.1.104 dst host 192.168.1.104
端口过滤
port 80 src port 80 dst port 80
逻辑运算符&& 与、|| 或、!非
src host 192.168.1.104 && dst port 80 抓取主机地址为192.168.1.80、目的端口为80的数据包 host 192.168.1.104 || host 192.168.1.102 抓取主机为192.168.1.104或者192.168.1.102的数据包 !broadcast 不抓取广播数据包
显示过滤器语法和实例
比较操作符
比较操作符有== 等于、!= 不等于、> 大于、< 小于、>= 大于等于、<=小于等于。
协议过滤
比较简单,直接在Filter框中直接输入协议名即可。注意:协议名称需要输入小写。tcp,只显示TCP协议的数据包列表 http,只查看HTTP协议的数据包列表 icmp,只显示ICMP协议的数据包列表
ip过滤
ip.src ==192.168.1.104 显示源地址为192.168.1.104的数据包列表 ip.dst==192.168.1.104, 显示目标地址为192.168.1.104的数据包列表
ip.addr == 192.168.1.104 显示源IP地址或目标IP地址为192.168.1.104的数据包列表
端口过滤
tcp.port ==80, 显示源主机或者目的主机端口为80的数据包列表。
tcp.srcport == 80, 只显示TCP协议的源主机端口为80的数据包列表。
tcp.dstport == 80,只显示TCP协议的目的主机端口为80的数据包列表。
Http模式过滤
http.request.method=="GET", 只显示HTTP GET方法的。
逻辑运算符为 and/or/not
过滤多个条件组合时,使用and/or。比如获取IP地址为192.168.1.104的ICMP数据包表达式为ip.addr == 192.168.1.104 and icmp
按照数据包内容过滤。
假设我要以IMCP层中的内容进行过滤,可以单击选中界面中的码流,在下方进行选中数据。右键-->准备过滤器-->选中-->添加条件表达式,如data contains "uestc"
0x09.Wireshark分析TCP协议三次握手

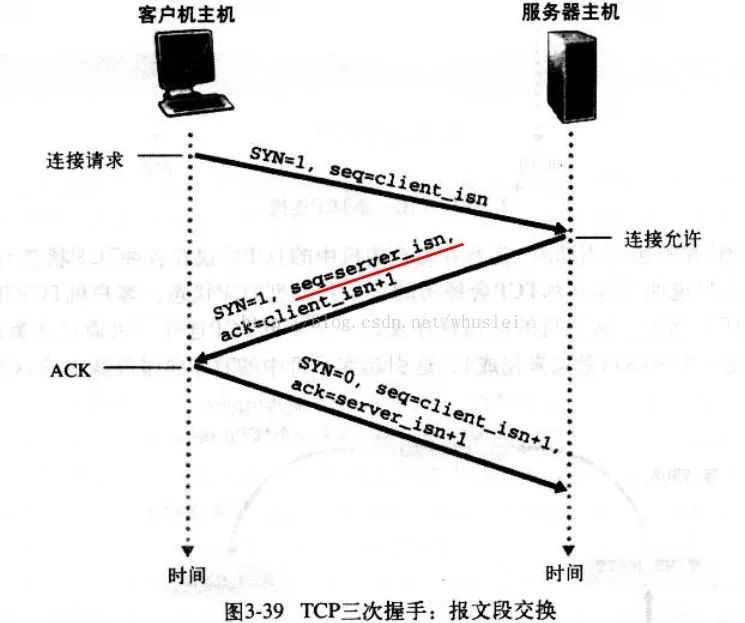

TCP三次握手连接建立过程
第一次握手:建立连接时,客户端发送syn包(syn=j)到服务器,并进入SYN_SENT状态,等待服务器确认;SYN:同步序列编号(Synchronize Sequence Numbers)。
第二次握手:服务器收到syn包,必须确认客户的SYN(ack=j+1),同时自己也发送一个SYN包(syn=k),即SYN+ACK包,此时服务器进入SYN_RECV状态;
第三次握手:客户端收到服务器的SYN+ACK包,向服务器发送确认包ACK(ack=k+1),此包发送完毕,客户端和服务器进入ESTABLISHED(TCP连接成功)状态,完成三次握手,客户端与服务器开始传送数据。{% endtabs %}
wireshark抓取访问指定服务器数据包
启动wireshark抓包,打开浏览器输入www.cnblogs.com
终止抓包,输入http过滤

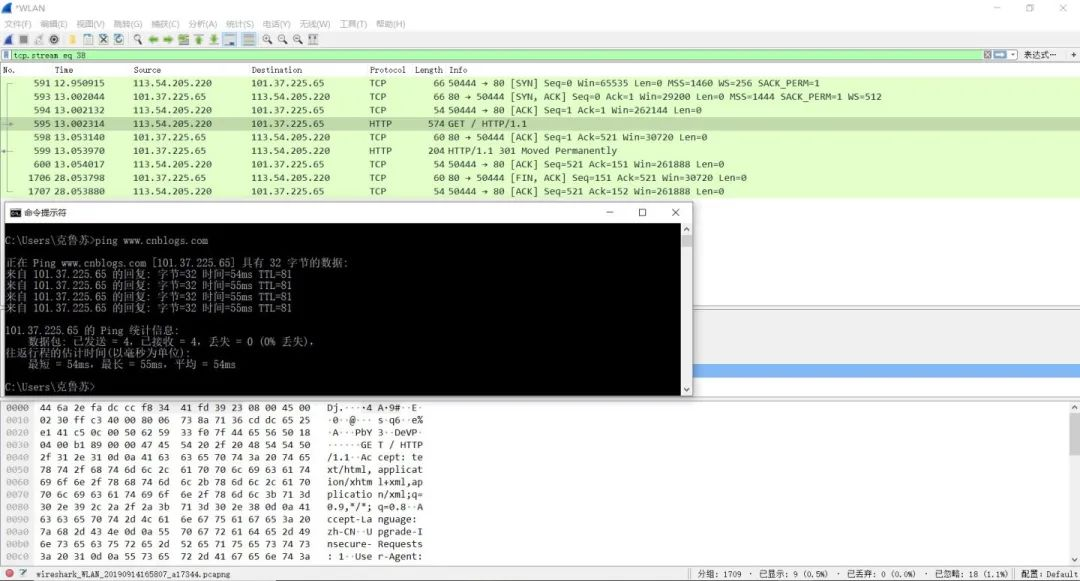

隐藏其他无关http数据包,右键选中,追踪流——>TCP流,显示握手信息,如图所示:
可以看到这里截获了三个握手数据包,第四个是HTTP数据包,说明HTTP的确是使用TCP建立连接的。

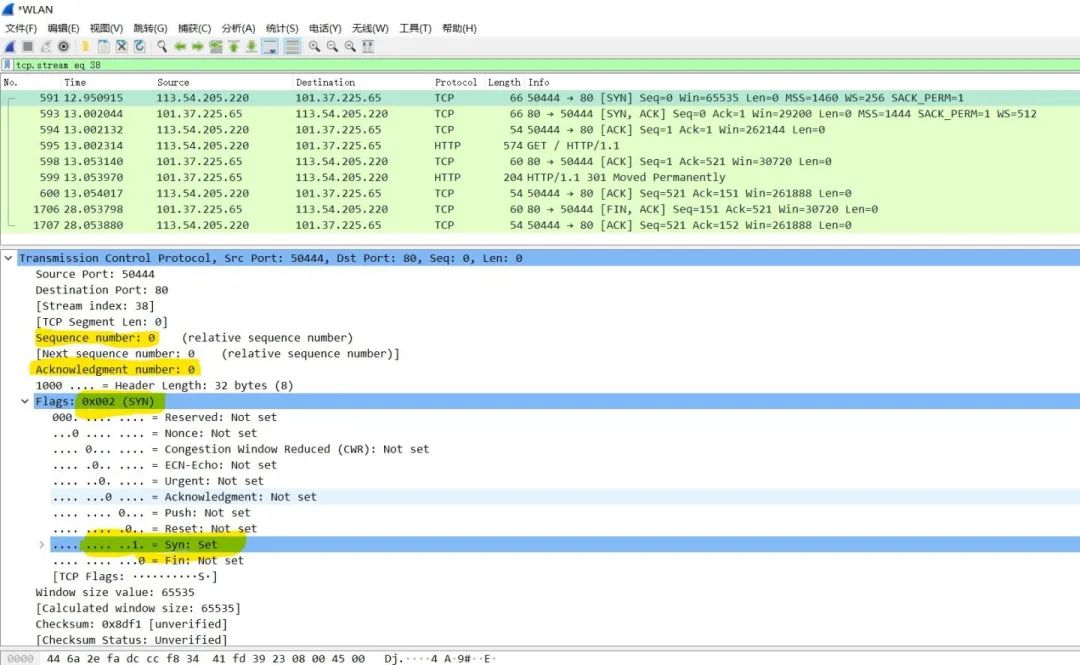

第一次,客户端发送了一个TCP,标志位为SYN,序列号为0,表示客户端请求建立连接,如下:
关键参数
SYN :标志位,表示请求建立连接
Seq = 0 :初始建立连接值为0,数据包的相对序列号从0开始,表示当前还没有发送数据
Ack = 0:初始建立连接值为0,已经收到包的数量,表示当前没有接收到数据

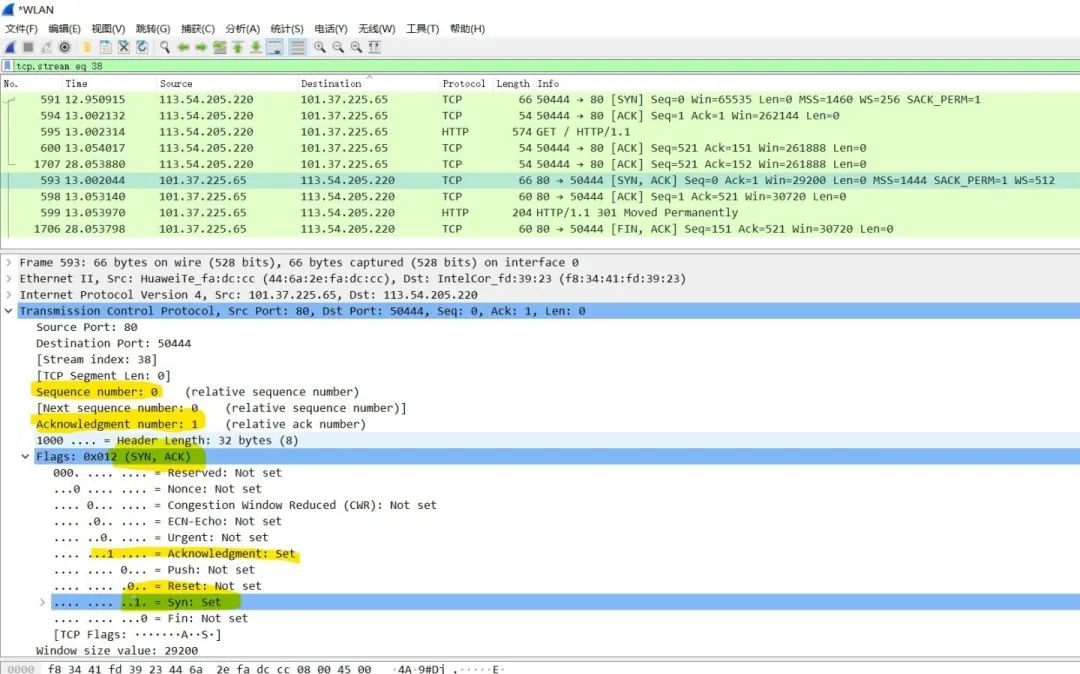

第二次,服务器发回确认包, 标志位为 SYN,ACK. 将确认序号(Acknowledgement Number)设置为客户的ISN加1以.即0+1=1, 如下图如下:
关键参数
SYN + ACK: 标志位,同意建立连接,并回送SYN+ACK
Seq = 0 :初始建立值为0,表示当前还没有发送数据
Ack = 1:表示当前端成功接收的数据位数,虽然客户端没有发送任何有效数据,确认号还是被加1,因为包含SYN或FIN标志位。(并不会对有效数据的计数产生影响,因为含有SYN或FIN标志位的包并不携带有效数据)

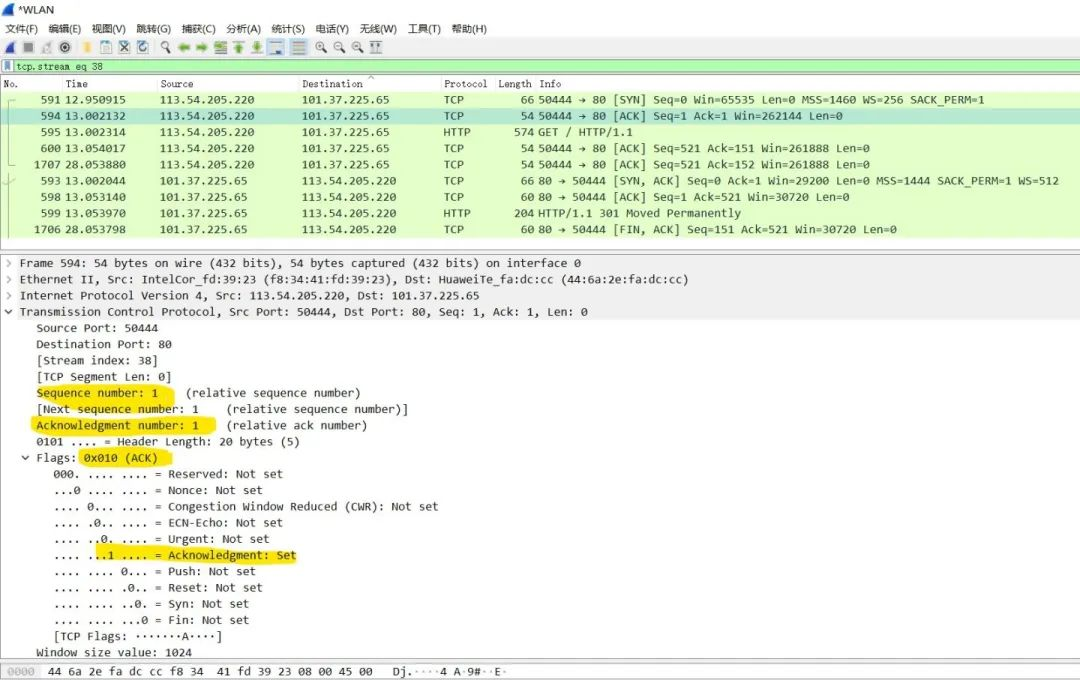

第三次,客户端再次发送确认包(ACK) SYN标志位为0,ACK标志位为1.并且把服务器发来ACK的序号字段+1,放在确定字段中发送给对方.并且在数据段放写ISN的+1,如下图如下:
关键参数
ACK :标志位,表示已经收到记录Seq = 1 :表示当前已经发送1个数据Ack = 1 : 表示当前端成功接收的数据位数,虽然服务端没有发送任何有效数据,确认号还是被加1,因为包含SYN或FIN标志位(并不会对有效数据的计数产生影响,因为含有SYN或FIN标志位的包并不携带有效数据)。
0x0a.其他
调整时间戳
View -->Time Display Format --> Date and Time of Day
参考
https://www.cnblogs.com/linyfeng/p/9496126.html
https://www.zhoulujun.cn/html/theory/network/201611307908.html
