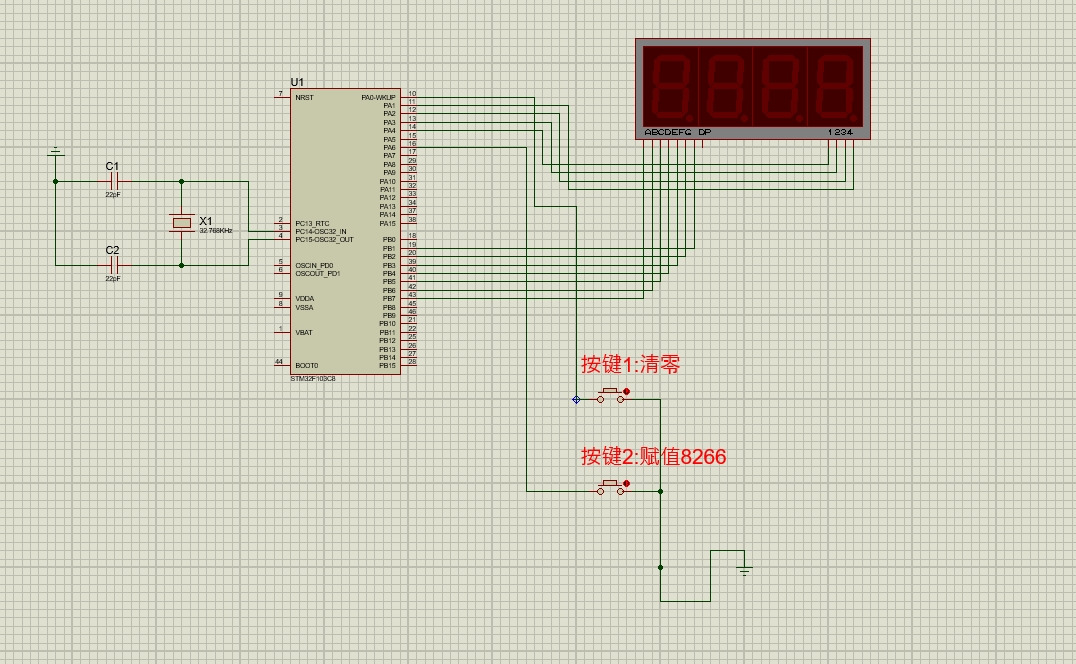

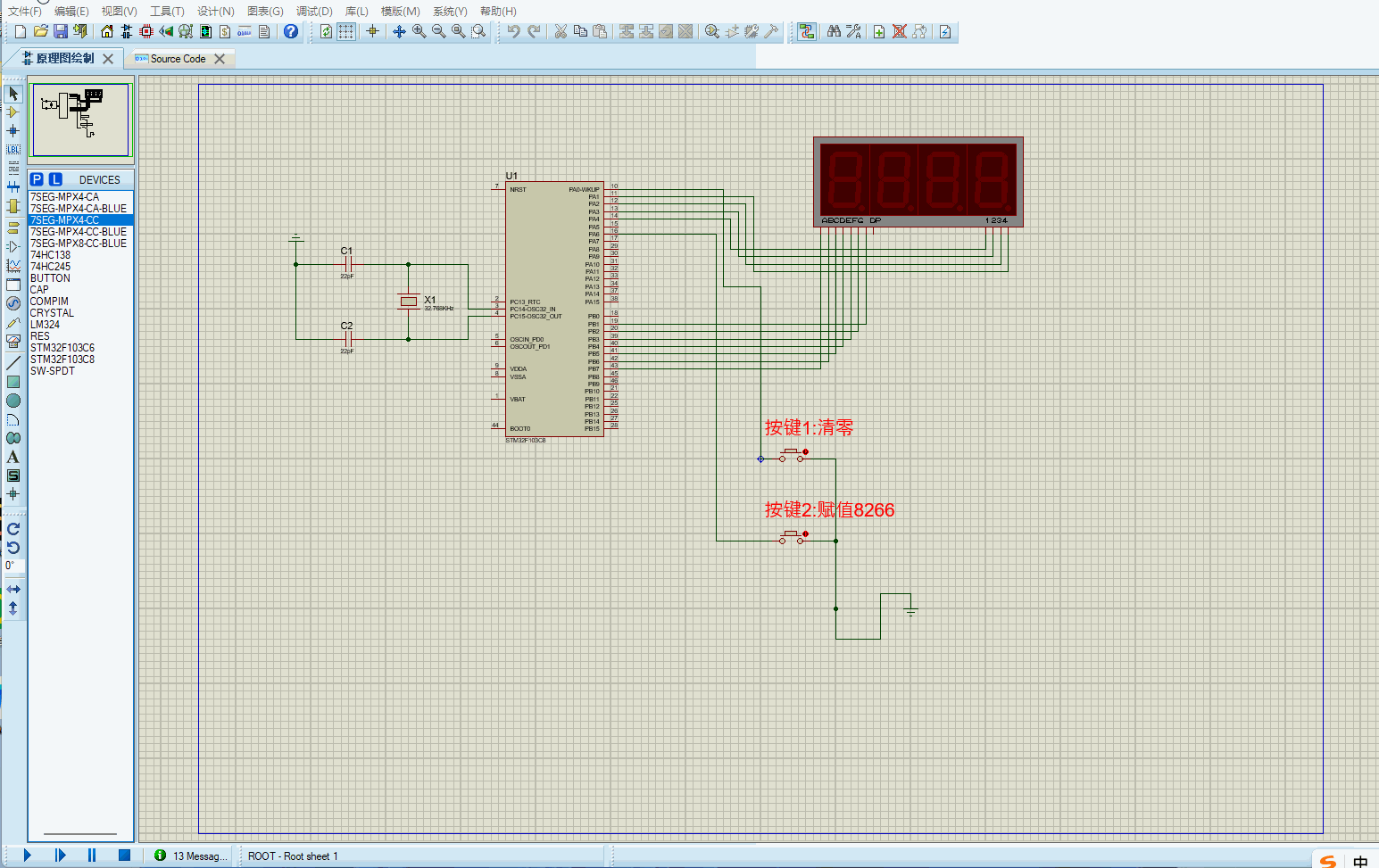

proteus 仿真-STM32F103C8T6驱动四位数码管

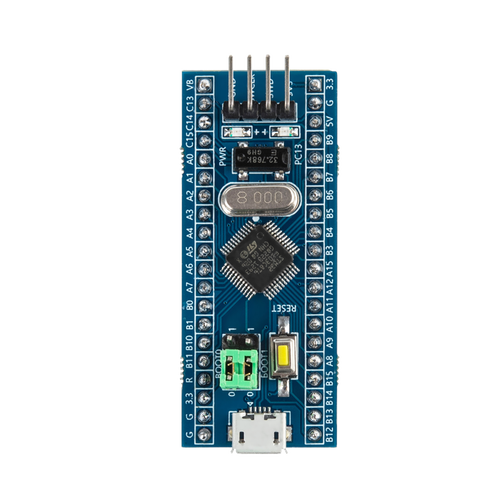

STM32F103C8T6 介绍





STM32F103C8T6 是意法半导体（STMicroelectronics）推出的一款高性能、低功耗的32位微控制器，属于STM32F1系列。
它广泛应用于嵌入式系统开发，适用于需要高性能处理、低功耗和丰富外设接口的场景。以下是关于STM32F103C8T6的详细介绍：

1. 基本特性

  • 处理器：ARM Cortex-M3 32位RISC处理器，主频最高可达72MHz。
  • 存储器：
    • 闪存（Flash）：64KB。
    • SRAM：20KB。
    • EEPROM：支持外部EEPROM。
  • 工作电压：2.0V至3.6V。
  • 工作温度：-40°C至85°C（工业级）。

2. 外设接口

  • GPIO：
    • 提供多个GPIO引脚，支持多种工作模式（输入、输出、中断、复用功能等）。
  • 通信接口：
    • USART：3个USART接口。
    • SPI：2个SPI接口。
    • I2C：2个I2C接口。
    • CAN：1个CAN接口。
    • USB：支持USB 2.0全速设备。
  • 定时器：
    • 通用定时器：多个通用定时器，支持PWM输入/输出、捕获/比较功能。
    • 高级定时器：支持多通道PWM输出，适用于电机控制。
  • ADC和DAC：
    • ADC：12位模数转换器，支持多通道采样。
    • DAC：2通道12位数模转换器。
  • 其他外设：
    • 外部中断/事件控制器（EXTI）。
    • 看门狗定时器（WDT）。
    • 窗口看门狗定时器（WWDT）。
    • DMA控制器。

3. 低功耗特性

  • 多种低功耗模式：
    • 睡眠模式：CPU暂停运行，外设可继续工作。
    • 停机模式：仅保留基本时钟和少量外设。
    • 待机模式：最低功耗模式，仅保留唤醒功能。
  • 低功耗外设：支持低功耗运行的ADC、定时器等。

4. 开发工具

  • 集成开发环境（IDE）：
    • Keil uVision：广泛使用的商业IDE，支持STM32开发。
    • STM32CubeIDE：ST公司官方提供的免费IDE，支持代码生成、调试等功能。
  • 编译器：
    • ARM Compiler：用于编译C/C++代码。
    • GCC for ARM：开源编译器，适用于嵌入式开发。
  • 调试工具：
    • ST-Link：ST公司提供的调试器，支持硬件调试和代码下载。
    • J-Link：第三方调试器，支持多种调试功能。

5. 应用领域

  • 工业自动化：电机控制、传感器数据采集。
  • 物联网（IoT）：智能设备、传感器节点。
  • 消费电子：智能家居、穿戴设备。
  • 医疗设备：便携式医疗设备、健康监测设备。
  • 汽车电子：车载娱乐系统、传感器接口。

6. 开发资源

  • 官方文档：ST公司提供了详细的参考手册、数据手册和应用笔记。
  • 开发板：如STM32F103C8T6开发板，方便快速开发和测试。
  • 社区支持：丰富的在线社区资源，包括开发教程、代码示例和问题解答。

7. 优势

  • 高性能：Cortex-M3内核提供高性能处理能力。
  • 低功耗：多种低功耗模式，适合电池供电设备。
  • 丰富的外设：支持多种通信接口和外设，满足多种应用场景。
  • 开发友好：强大的开发工具支持，易于上手。

数码管介绍



码管是一种用于显示数字的电子元件，广泛应用于各种电子设备中，如电子表、计算器、电子秤等。以下是关于数码管的详细介绍，包括其类型、工作原理、引脚定义以及如何与微控制器（如STM32）连接和控制。

1. 数码管的类型
数码管主要分为两种类型：共阳极和共阴极。
（1）共阳极数码管
• 特点：所有段的阳极（正极）连接在一起，通过控制阴极（负极）来点亮对应的段。
• 优点：适合使用NPN型三极管或低电平驱动的电路。
• 缺点：在某些情况下，需要额外的电平转换电路。
（2）共阴极数码管
• 特点：所有段的阴极（负极）连接在一起，通过控制阳极（正极）来点亮对应的段。
• 优点：适合使用PNP型三极管或高电平驱动的电路，直接与微控制器连接时较为方便。
• 缺点：在某些情况下，需要额外的电平转换电路。

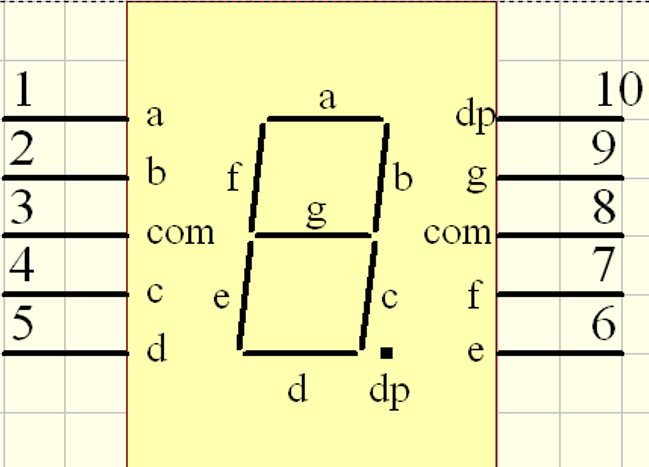

2. 数码管的引脚定义
数码管通常有8个段（a-g和DP），分别对应数字的各个部分。以下是数码管的引脚定义：



延时函数

void delay100(int xms)
{
    while(xms--);
}



段码代码实现

复制代码
unsigned char code[] ={0xC0, 0x79,0x24, 0x30, 0x19, 0x12, 0x02, 0x78,0x00, 0x10, 0x08, 0x03, 0x46,0x21, 0x06, 0x0e};//共阳数码管 显示点
//段码初始化函数
#define G_GPIO_PIN  GPIO_Pin_1
#define F_GPIO_PIN  GPIO_Pin_2
#define E_GPIO_PIN  GPIO_Pin_3
#define D_GPIO_PIN  GPIO_Pin_4
#define C_GPIO_PIN  GPIO_Pin_5
#define B_GPIO_PIN  GPIO_Pin_6
#define A_GPIO_PIN  GPIO_Pin_7
//段码初始化函数
void smg_duanma(void)
{
    GPIO_InitTypeDef GPIO_InitStructure;

    //打开时钟
    RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOB,ENABLE);

    //推挽输出
    GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP;
    GPIO_InitStructure.GPIO_Pin = A_GPIO_PIN | B_GPIO_PIN | C_GPIO_PIN | D_GPIO_PIN | E_GPIO_PIN | F_GPIO_PIN | G_GPIO_PIN ;
    GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
    GPIO_Init(GPIOB,&GPIO_InitStructure);

    GPIO_SetBits(GPIOB, A_GPIO_PIN | B_GPIO_PIN | C_GPIO_PIN | D_GPIO_PIN | E_GPIO_PIN | F_GPIO_PIN | G_GPIO_PIN);
}

//段码显示函数
void smg_duanma_Display(GPIO_TypeDef* GPIOx,u8 val)
{
    uint16_t display_val = val << 7;

    GPIO_Write(GPIOx,display_val);
    display_val =0xff;
}
复制代码



位码代码实现

复制代码
//位码初始化
void smg_weima(void)
{
    GPIO_InitTypeDef GPIO_InitStructure;

    //打开时钟
    RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA,ENABLE);

    //推挽输出
    GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP;
    GPIO_InitStructure.GPIO_Pin = GPIO_Pin_1 | GPIO_Pin_3 | GPIO_Pin_2 | GPIO_Pin_4;
    GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
    GPIO_Init(GPIOA,&GPIO_InitStructure);

    GPIO_SetBits(GPIOA, GPIO_Pin_1 | GPIO_Pin_3 | GPIO_Pin_2 | GPIO_Pin_4);
}
复制代码

数码管显示函数

复制代码
//数码管显示函数
void smg_data(char weizhi,char num)
{

      switch(weizhi)
        {

            case 1 :
                    GPIO_SetBits(GPIOA, GPIO_Pin_4);
                    GPIO_ResetBits(GPIOA, GPIO_Pin_3);
                    GPIO_ResetBits(GPIOA, GPIO_Pin_2);
                    GPIO_ResetBits(GPIOA, GPIO_Pin_1);

            break;
            case 2 :
                    GPIO_ResetBits(GPIOA, GPIO_Pin_4);
                    GPIO_SetBits(GPIOA, GPIO_Pin_3);
                    GPIO_ResetBits(GPIOA, GPIO_Pin_2);
                    GPIO_ResetBits(GPIOA, GPIO_Pin_1);
                    break;
            case 3 :
                    GPIO_ResetBits(GPIOA, GPIO_Pin_4);
                    GPIO_ResetBits(GPIOA, GPIO_Pin_3);
                    GPIO_SetBits(GPIOA, GPIO_Pin_2);
                    GPIO_ResetBits(GPIOA, GPIO_Pin_1);

                        break;
            case 4 :
                    GPIO_ResetBits(GPIOA, GPIO_Pin_4);
                    GPIO_ResetBits(GPIOA, GPIO_Pin_3);
                    GPIO_ResetBits(GPIOA, GPIO_Pin_2);
                    GPIO_SetBits(GPIOA, GPIO_Pin_1);
                break;

        }
        /*
    #define G_GPIO_PIN  GPIO_Pin_1
    #define F_GPIO_PIN  GPIO_Pin_2
    #define E_GPIO_PIN  GPIO_Pin_3
    #define D_GPIO_PIN  GPIO_Pin_4
    #define C_GPIO_PIN  GPIO_Pin_5
    #define B_GPIO_PIN  GPIO_Pin_6
    #define A_GPIO_PIN  GPIO_Pin_7
        */
        switch(num)
        {
            case 0 :  //G不亮 给0亮 给1灭
                    GPIO_ResetBits(GPIOB, A_GPIO_PIN);
                    GPIO_ResetBits(GPIOB, B_GPIO_PIN);
                    GPIO_ResetBits(GPIOB, C_GPIO_PIN);
                    GPIO_ResetBits(GPIOB, D_GPIO_PIN);
                    GPIO_ResetBits(GPIOB, E_GPIO_PIN);
                    GPIO_ResetBits(GPIOB, F_GPIO_PIN);
                    GPIO_SetBits(  GPIOB, G_GPIO_PIN);
                    //smg_duanma_Display(GPIOB,code[0]);


                            break;
            case 1 : //只有bc亮 给0亮 给1灭
                    GPIO_SetBits(GPIOB, A_GPIO_PIN);
                    GPIO_ResetBits(GPIOB, B_GPIO_PIN);
                    GPIO_ResetBits(GPIOB, C_GPIO_PIN);
                    GPIO_SetBits(GPIOB, D_GPIO_PIN);
                    GPIO_SetBits(GPIOB, E_GPIO_PIN);
                    GPIO_SetBits(GPIOB, F_GPIO_PIN);
                    GPIO_SetBits(  GPIOB, G_GPIO_PIN);
                    //smg_duanma_Display(GPIOB,code[1]);
                        break;
            case 2 : //只有abdf亮 给0亮 给1灭
                    GPIO_ResetBits(GPIOB, A_GPIO_PIN);
                    GPIO_ResetBits(GPIOB, B_GPIO_PIN);
                    GPIO_SetBits(GPIOB, C_GPIO_PIN);
                    GPIO_ResetBits(GPIOB, D_GPIO_PIN);
                    GPIO_ResetBits(GPIOB, E_GPIO_PIN);
                    GPIO_SetBits(GPIOB, F_GPIO_PIN);
                    GPIO_ResetBits(  GPIOB, G_GPIO_PIN);
                    //smg_duanma_Display(GPIOB,code[1]);
                        break;
            case 3 : //只有abcdg亮 给0亮 给1灭
                    GPIO_ResetBits(GPIOB, A_GPIO_PIN);
                    GPIO_ResetBits(GPIOB, B_GPIO_PIN);
                    GPIO_ResetBits(GPIOB, C_GPIO_PIN);
                    GPIO_ResetBits(GPIOB, D_GPIO_PIN);
                    GPIO_SetBits(GPIOB, E_GPIO_PIN);
                    GPIO_SetBits(GPIOB, F_GPIO_PIN);
                    GPIO_ResetBits(  GPIOB, G_GPIO_PIN);
                    //smg_duanma_Display(GPIOB,code[1]);
                        break;
            case 4 : //只有bcfg亮 给0亮 给1灭
                    GPIO_SetBits(GPIOB, A_GPIO_PIN);
                    GPIO_ResetBits(GPIOB, B_GPIO_PIN);
                    GPIO_ResetBits(GPIOB, C_GPIO_PIN);
                    GPIO_SetBits(GPIOB, D_GPIO_PIN);
                    GPIO_SetBits(GPIOB, E_GPIO_PIN);
                    GPIO_ResetBits(GPIOB, F_GPIO_PIN);
                    GPIO_ResetBits(  GPIOB, G_GPIO_PIN);
                    //smg_duanma_Display(GPIOB,code[1]);
                        break;
            case 5 : //只有acdfg亮 给0亮 给1灭
                    GPIO_ResetBits(GPIOB, A_GPIO_PIN);
                    GPIO_SetBits(GPIOB, B_GPIO_PIN);
                    GPIO_ResetBits(GPIOB, C_GPIO_PIN);
                    GPIO_ResetBits(GPIOB, D_GPIO_PIN);
                    GPIO_SetBits(GPIOB, E_GPIO_PIN);
                    GPIO_ResetBits(GPIOB, F_GPIO_PIN);
                    GPIO_ResetBits(  GPIOB, G_GPIO_PIN);
                    //smg_duanma_Display(GPIOB,code[1]);
                        break;
            case 6 : //只有acdefg亮 给0亮 给1灭
                    GPIO_ResetBits(GPIOB, A_GPIO_PIN);
                    GPIO_SetBits(GPIOB, B_GPIO_PIN);
                    GPIO_ResetBits(GPIOB, C_GPIO_PIN);
                    GPIO_ResetBits(GPIOB, D_GPIO_PIN);
                    GPIO_ResetBits(GPIOB, E_GPIO_PIN);
                    GPIO_ResetBits(GPIOB, F_GPIO_PIN);
                    GPIO_ResetBits(  GPIOB, G_GPIO_PIN);
                    //smg_duanma_Display(GPIOB,code[1]);
                        break;
            case 7 : //只有abc亮 给0亮 给1灭
                    GPIO_ResetBits(GPIOB, A_GPIO_PIN);
                    GPIO_ResetBits(GPIOB, B_GPIO_PIN);
                    GPIO_ResetBits(GPIOB, C_GPIO_PIN);
                    GPIO_SetBits(GPIOB, D_GPIO_PIN);
                    GPIO_SetBits(GPIOB, E_GPIO_PIN);
                    GPIO_SetBits(GPIOB, F_GPIO_PIN);
                    GPIO_SetBits(GPIOB, G_GPIO_PIN);
                    //smg_duanma_Display(GPIOB,code[1]);
                        break;
            case 8 : //只有abcdefg亮 给0亮 给1灭
                    GPIO_ResetBits(GPIOB, A_GPIO_PIN);
                    GPIO_ResetBits(GPIOB, B_GPIO_PIN);
                    GPIO_ResetBits(GPIOB, C_GPIO_PIN);
                    GPIO_ResetBits(GPIOB, D_GPIO_PIN);
                    GPIO_ResetBits(GPIOB, E_GPIO_PIN);
                    GPIO_ResetBits(GPIOB, F_GPIO_PIN);
                    GPIO_ResetBits(  GPIOB, G_GPIO_PIN);
                    //smg_duanma_Display(GPIOB,code[1]);
                        break;
            case 9 : //只有abcdfg亮 给0亮 给1灭
                    GPIO_ResetBits(GPIOB, A_GPIO_PIN);
                    GPIO_ResetBits(GPIOB, B_GPIO_PIN);
                    GPIO_ResetBits(GPIOB, C_GPIO_PIN);
                    GPIO_ResetBits(GPIOB, D_GPIO_PIN);
                    GPIO_SetBits(GPIOB, E_GPIO_PIN);
                    GPIO_ResetBits(GPIOB, F_GPIO_PIN);
                    GPIO_ResetBits(  GPIOB, G_GPIO_PIN);
                    //smg_duanma_Display(GPIOB,code[1]);
                        break;

        }

        delay100(200);


        GPIO_SetBits(GPIOB, A_GPIO_PIN | B_GPIO_PIN | C_GPIO_PIN | D_GPIO_PIN | E_GPIO_PIN | F_GPIO_PIN | G_GPIO_PIN  );
        GPIO_SetBits(GPIOA, GPIO_Pin_3|GPIO_Pin_1|GPIO_Pin_2|GPIO_Pin_4);

}
复制代码

按键初始化和按键扫描

复制代码
//按键123 pa0 6 7初始化
void Key_Init067(void)
{
    GPIO_InitTypeDef GPIO_InitStructure;
    /*开启时钟*/
    RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA, ENABLE);        //开启GPIOB的时钟

    /*GPIO初始化*/

    GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IPU;
    GPIO_InitStructure.GPIO_Pin = GPIO_Pin_0 |GPIO_Pin_6 ;//|GPIO_Pin_7 ;
    GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
    GPIO_Init(GPIOA, &GPIO_InitStructure);                        //将PB1和PB11引脚初始化为上拉输入
}
//按键延时
void delayms(u32 ms)
{
    while(ms--);
}
/**
  * 函    数：按键获取键码
  * 参    数：无
  * 返 回 值：按下按键的键码值，范围：0~2，返回0代表没有按键按下
  * 注意事项：此函数是阻塞式操作，当按键按住不放时，函数会卡住，直到按键松手
  */
uint8_t Key_GetNum067(void)
{
    uint8_t KeyNum = 0;        //定义变量，默认键码值为0


    if (GPIO_ReadInputDataBit(GPIOA, GPIO_Pin_0) == 0)            //读PB11输入寄存器的状态，如果为0，则代表按键2按下
    {
        delayms(40);                                            //延时消抖
        while (GPIO_ReadInputDataBit(GPIOA, GPIO_Pin_0) == 0);    //等待按键松手
        //Delay_ms(2);                                            //延时消抖
        KeyNum = 5;                                                //置键码为2
    }
    if (GPIO_ReadInputDataBit(GPIOA, GPIO_Pin_6) == 0)            //读PB1输入寄存器的状态，如果为0，则代表按键1按下
    {
        delayms(40);                                            //延时消抖
        while (GPIO_ReadInputDataBit(GPIOA, GPIO_Pin_6) == 0);    //等待按键松手
        //Delay_ms(2);                                            //延时消抖
        KeyNum = 6;                                                //置键码为1
    }
    return KeyNum;            //返回键码值，如果没有按键按下，所有if都不成立，则键码为默认值0
}
复制代码



主函数代码

复制代码
int main(void)
{
    int keyValue=8266;

    char key=0,mode=1;



    //位码初始化
    smg_weima();
    //段码初始化函数
    smg_duanma();
    //按键123 pa0 6 7初始化
    Key_Init067();
    //Usart1_Pin_Init(9600);
    while(1)
    {
        key =Key_GetNum067();
        if(key==5) //key 1按下
        {
                keyValue=0;
                mode=1;

        }

        if(key==6) //key 1按下
        {
                keyValue=8266;
                mode=0;

        }

        if(mode==1)
        {
                smg_data(1,keyValue/1000);
                smg_data(2,keyValue/100%10);
                smg_data(3,keyValue/10%10);
                smg_data(4,keyValue%10);
                delay100(5000);

                if(keyValue ==1250)
                {
                    keyValue=1200;
                }

        }

            if(mode==0)
        {

                smg_data(1,keyValue/1000);
                smg_data(2,keyValue/100%10);
                smg_data(3,keyValue/10%10);
                smg_data(4,keyValue%10);
                delay100(5000);
                keyValue++;
                if(keyValue ==1250)
                {
                    keyValue=1200;
                }


        }

    }
}
复制代码

全部代码实现

复制代码
#include "stm32f10x.h"                  // Device header
#include "stdio.h"
#include "string.h"

void delay100(int xms)
{
    while(xms--);
}

unsigned char code[] ={0xC0, 0x79,0x24, 0x30, 0x19, 0x12, 0x02, 0x78,0x00, 0x10, 0x08, 0x03, 0x46,0x21, 0x06, 0x0e};//共阳数码管 显示点
//段码初始化函数
#define G_GPIO_PIN  GPIO_Pin_1
#define F_GPIO_PIN  GPIO_Pin_2
#define E_GPIO_PIN  GPIO_Pin_3
#define D_GPIO_PIN  GPIO_Pin_4
#define C_GPIO_PIN  GPIO_Pin_5
#define B_GPIO_PIN  GPIO_Pin_6
#define A_GPIO_PIN  GPIO_Pin_7
//段码初始化函数
void smg_duanma(void)
{
    GPIO_InitTypeDef GPIO_InitStructure;

    //打开时钟
    RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOB,ENABLE);

    //推挽输出
    GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP;
    GPIO_InitStructure.GPIO_Pin = A_GPIO_PIN | B_GPIO_PIN | C_GPIO_PIN | D_GPIO_PIN | E_GPIO_PIN | F_GPIO_PIN | G_GPIO_PIN ;
    GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
    GPIO_Init(GPIOB,&GPIO_InitStructure);

    GPIO_SetBits(GPIOB, A_GPIO_PIN | B_GPIO_PIN | C_GPIO_PIN | D_GPIO_PIN | E_GPIO_PIN | F_GPIO_PIN | G_GPIO_PIN);
}

//段码显示函数
void smg_duanma_Display(GPIO_TypeDef* GPIOx,u8 val)
{
    uint16_t display_val = val << 7;

    GPIO_Write(GPIOx,display_val);
    display_val =0xff;
}
//位码初始化
void smg_weima(void)
{
    GPIO_InitTypeDef GPIO_InitStructure;

    //打开时钟
    RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA,ENABLE);

    //推挽输出
    GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP;
    GPIO_InitStructure.GPIO_Pin = GPIO_Pin_1 | GPIO_Pin_3 | GPIO_Pin_2 | GPIO_Pin_4;
    GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
    GPIO_Init(GPIOA,&GPIO_InitStructure);

    GPIO_SetBits(GPIOA, GPIO_Pin_1 | GPIO_Pin_3 | GPIO_Pin_2 | GPIO_Pin_4);
}

//数码管显示函数
void smg_data(char weizhi,char num)
{

      switch(weizhi)
        {

            case 1 :
                    GPIO_SetBits(GPIOA, GPIO_Pin_4);
                    GPIO_ResetBits(GPIOA, GPIO_Pin_3);
                    GPIO_ResetBits(GPIOA, GPIO_Pin_2);
                    GPIO_ResetBits(GPIOA, GPIO_Pin_1);

            break;
            case 2 :
                    GPIO_ResetBits(GPIOA, GPIO_Pin_4);
                    GPIO_SetBits(GPIOA, GPIO_Pin_3);
                    GPIO_ResetBits(GPIOA, GPIO_Pin_2);
                    GPIO_ResetBits(GPIOA, GPIO_Pin_1);
                    break;
            case 3 :
                    GPIO_ResetBits(GPIOA, GPIO_Pin_4);
                    GPIO_ResetBits(GPIOA, GPIO_Pin_3);
                    GPIO_SetBits(GPIOA, GPIO_Pin_2);
                    GPIO_ResetBits(GPIOA, GPIO_Pin_1);

                        break;
            case 4 :
                    GPIO_ResetBits(GPIOA, GPIO_Pin_4);
                    GPIO_ResetBits(GPIOA, GPIO_Pin_3);
                    GPIO_ResetBits(GPIOA, GPIO_Pin_2);
                    GPIO_SetBits(GPIOA, GPIO_Pin_1);
                break;

        }
        /*
    #define G_GPIO_PIN  GPIO_Pin_1
    #define F_GPIO_PIN  GPIO_Pin_2
    #define E_GPIO_PIN  GPIO_Pin_3
    #define D_GPIO_PIN  GPIO_Pin_4
    #define C_GPIO_PIN  GPIO_Pin_5
    #define B_GPIO_PIN  GPIO_Pin_6
    #define A_GPIO_PIN  GPIO_Pin_7
        */
        switch(num)
        {
            case 0 :  //G不亮 给0亮 给1灭
                    GPIO_ResetBits(GPIOB, A_GPIO_PIN);
                    GPIO_ResetBits(GPIOB, B_GPIO_PIN);
                    GPIO_ResetBits(GPIOB, C_GPIO_PIN);
                    GPIO_ResetBits(GPIOB, D_GPIO_PIN);
                    GPIO_ResetBits(GPIOB, E_GPIO_PIN);
                    GPIO_ResetBits(GPIOB, F_GPIO_PIN);
                    GPIO_SetBits(  GPIOB, G_GPIO_PIN);
                    //smg_duanma_Display(GPIOB,code[0]);


                            break;
            case 1 : //只有bc亮 给0亮 给1灭
                    GPIO_SetBits(GPIOB, A_GPIO_PIN);
                    GPIO_ResetBits(GPIOB, B_GPIO_PIN);
                    GPIO_ResetBits(GPIOB, C_GPIO_PIN);
                    GPIO_SetBits(GPIOB, D_GPIO_PIN);
                    GPIO_SetBits(GPIOB, E_GPIO_PIN);
                    GPIO_SetBits(GPIOB, F_GPIO_PIN);
                    GPIO_SetBits(  GPIOB, G_GPIO_PIN);
                    //smg_duanma_Display(GPIOB,code[1]);
                        break;
            case 2 : //只有abdf亮 给0亮 给1灭
                    GPIO_ResetBits(GPIOB, A_GPIO_PIN);
                    GPIO_ResetBits(GPIOB, B_GPIO_PIN);
                    GPIO_SetBits(GPIOB, C_GPIO_PIN);
                    GPIO_ResetBits(GPIOB, D_GPIO_PIN);
                    GPIO_ResetBits(GPIOB, E_GPIO_PIN);
                    GPIO_SetBits(GPIOB, F_GPIO_PIN);
                    GPIO_ResetBits(  GPIOB, G_GPIO_PIN);
                    //smg_duanma_Display(GPIOB,code[1]);
                        break;
            case 3 : //只有abcdg亮 给0亮 给1灭
                    GPIO_ResetBits(GPIOB, A_GPIO_PIN);
                    GPIO_ResetBits(GPIOB, B_GPIO_PIN);
                    GPIO_ResetBits(GPIOB, C_GPIO_PIN);
                    GPIO_ResetBits(GPIOB, D_GPIO_PIN);
                    GPIO_SetBits(GPIOB, E_GPIO_PIN);
                    GPIO_SetBits(GPIOB, F_GPIO_PIN);
                    GPIO_ResetBits(  GPIOB, G_GPIO_PIN);
                    //smg_duanma_Display(GPIOB,code[1]);
                        break;
            case 4 : //只有bcfg亮 给0亮 给1灭
                    GPIO_SetBits(GPIOB, A_GPIO_PIN);
                    GPIO_ResetBits(GPIOB, B_GPIO_PIN);
                    GPIO_ResetBits(GPIOB, C_GPIO_PIN);
                    GPIO_SetBits(GPIOB, D_GPIO_PIN);
                    GPIO_SetBits(GPIOB, E_GPIO_PIN);
                    GPIO_ResetBits(GPIOB, F_GPIO_PIN);
                    GPIO_ResetBits(  GPIOB, G_GPIO_PIN);
                    //smg_duanma_Display(GPIOB,code[1]);
                        break;
            case 5 : //只有acdfg亮 给0亮 给1灭
                    GPIO_ResetBits(GPIOB, A_GPIO_PIN);
                    GPIO_SetBits(GPIOB, B_GPIO_PIN);
                    GPIO_ResetBits(GPIOB, C_GPIO_PIN);
                    GPIO_ResetBits(GPIOB, D_GPIO_PIN);
                    GPIO_SetBits(GPIOB, E_GPIO_PIN);
                    GPIO_ResetBits(GPIOB, F_GPIO_PIN);
                    GPIO_ResetBits(  GPIOB, G_GPIO_PIN);
                    //smg_duanma_Display(GPIOB,code[1]);
                        break;
            case 6 : //只有acdefg亮 给0亮 给1灭
                    GPIO_ResetBits(GPIOB, A_GPIO_PIN);
                    GPIO_SetBits(GPIOB, B_GPIO_PIN);
                    GPIO_ResetBits(GPIOB, C_GPIO_PIN);
                    GPIO_ResetBits(GPIOB, D_GPIO_PIN);
                    GPIO_ResetBits(GPIOB, E_GPIO_PIN);
                    GPIO_ResetBits(GPIOB, F_GPIO_PIN);
                    GPIO_ResetBits(  GPIOB, G_GPIO_PIN);
                    //smg_duanma_Display(GPIOB,code[1]);
                        break;
            case 7 : //只有abc亮 给0亮 给1灭
                    GPIO_ResetBits(GPIOB, A_GPIO_PIN);
                    GPIO_ResetBits(GPIOB, B_GPIO_PIN);
                    GPIO_ResetBits(GPIOB, C_GPIO_PIN);
                    GPIO_SetBits(GPIOB, D_GPIO_PIN);
                    GPIO_SetBits(GPIOB, E_GPIO_PIN);
                    GPIO_SetBits(GPIOB, F_GPIO_PIN);
                    GPIO_SetBits(GPIOB, G_GPIO_PIN);
                    //smg_duanma_Display(GPIOB,code[1]);
                        break;
            case 8 : //只有abcdefg亮 给0亮 给1灭
                    GPIO_ResetBits(GPIOB, A_GPIO_PIN);
                    GPIO_ResetBits(GPIOB, B_GPIO_PIN);
                    GPIO_ResetBits(GPIOB, C_GPIO_PIN);
                    GPIO_ResetBits(GPIOB, D_GPIO_PIN);
                    GPIO_ResetBits(GPIOB, E_GPIO_PIN);
                    GPIO_ResetBits(GPIOB, F_GPIO_PIN);
                    GPIO_ResetBits(  GPIOB, G_GPIO_PIN);
                    //smg_duanma_Display(GPIOB,code[1]);
                        break;
            case 9 : //只有abcdfg亮 给0亮 给1灭
                    GPIO_ResetBits(GPIOB, A_GPIO_PIN);
                    GPIO_ResetBits(GPIOB, B_GPIO_PIN);
                    GPIO_ResetBits(GPIOB, C_GPIO_PIN);
                    GPIO_ResetBits(GPIOB, D_GPIO_PIN);
                    GPIO_SetBits(GPIOB, E_GPIO_PIN);
                    GPIO_ResetBits(GPIOB, F_GPIO_PIN);
                    GPIO_ResetBits(  GPIOB, G_GPIO_PIN);
                    //smg_duanma_Display(GPIOB,code[1]);
                        break;

        }

        delay100(200);


        GPIO_SetBits(GPIOB, A_GPIO_PIN | B_GPIO_PIN | C_GPIO_PIN | D_GPIO_PIN | E_GPIO_PIN | F_GPIO_PIN | G_GPIO_PIN  );
        GPIO_SetBits(GPIOA, GPIO_Pin_3|GPIO_Pin_1|GPIO_Pin_2|GPIO_Pin_4);

}


//按键123 pa0 6 7初始化
void Key_Init067(void)
{
    GPIO_InitTypeDef GPIO_InitStructure;
    /*开启时钟*/
    RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA, ENABLE);        //开启GPIOB的时钟

    /*GPIO初始化*/

    GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IPU;
    GPIO_InitStructure.GPIO_Pin = GPIO_Pin_0 |GPIO_Pin_6 ;//|GPIO_Pin_7 ;
    GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
    GPIO_Init(GPIOA, &GPIO_InitStructure);                        //将PB1和PB11引脚初始化为上拉输入
}
//按键延时
void delayms(u32 ms)
{
    while(ms--);
}
/**
  * 函    数：按键获取键码
  * 参    数：无
  * 返 回 值：按下按键的键码值，范围：0~2，返回0代表没有按键按下
  * 注意事项：此函数是阻塞式操作，当按键按住不放时，函数会卡住，直到按键松手
  */
uint8_t Key_GetNum067(void)
{
    uint8_t KeyNum = 0;        //定义变量，默认键码值为0


    if (GPIO_ReadInputDataBit(GPIOA, GPIO_Pin_0) == 0)            //读PB11输入寄存器的状态，如果为0，则代表按键2按下
    {
        delayms(40);                                            //延时消抖
        while (GPIO_ReadInputDataBit(GPIOA, GPIO_Pin_0) == 0);    //等待按键松手
        //Delay_ms(2);                                            //延时消抖
        KeyNum = 5;                                                //置键码为2
    }
    if (GPIO_ReadInputDataBit(GPIOA, GPIO_Pin_6) == 0)            //读PB1输入寄存器的状态，如果为0，则代表按键1按下
    {
        delayms(40);                                            //延时消抖
        while (GPIO_ReadInputDataBit(GPIOA, GPIO_Pin_6) == 0);    //等待按键松手
        //Delay_ms(2);                                            //延时消抖
        KeyNum = 6;                                                //置键码为1
    }
    return KeyNum;            //返回键码值，如果没有按键按下，所有if都不成立，则键码为默认值0
}

int main(void)
{
    int keyValue=8266;

    char key=0,mode=1;



    //位码初始化
    smg_weima();
    //段码初始化函数
    smg_duanma();
    //按键123 pa0 6 7初始化
    Key_Init067();
    //Usart1_Pin_Init(9600);
    while(1)
    {
        key =Key_GetNum067();
        if(key==5) //key 1按下
        {
                keyValue=0;
                mode=1;

        }

        if(key==6) //key 1按下
        {
                keyValue=8266;
                mode=0;

        }

        if(mode==1)
        {
                smg_data(1,keyValue/1000);
                smg_data(2,keyValue/100%10);
                smg_data(3,keyValue/10%10);
                smg_data(4,keyValue%10);
                delay100(5000);

                if(keyValue ==1250)
                {
                    keyValue=1200;
                }

        }

            if(mode==0)
        {

                smg_data(1,keyValue/1000);
                smg_data(2,keyValue/100%10);
                smg_data(3,keyValue/10%10);
                smg_data(4,keyValue%10);
                delay100(5000);
                keyValue++;
                if(keyValue ==1250)
                {
                    keyValue=1200;
                }


        }

    }
}
复制代码



proteus 仿真图



仿真效果图



源码获取＋q群1034207608



posted @   瓢儿菜  阅读(32)  评论(0)  编辑  收藏  举报
相关博文：
·  【瓢儿菜】Python-Tkinter 窗体居中
·  【小文】Python-pip国内源设置－cmd命令行一键设置
·  STM32——关于GPIO讲解及标准库应用（基础篇）
·  明解STM32—GPIO应用设计篇之API函数及配置使用技巧
·  基于个人对STM32的GPIO理解
阅读排行：
· TypeScript + Deepseek 打造卜卦网站：技术与玄学的结合
· 阿里巴巴 QwQ-32B真的超越了 DeepSeek R-1吗？
· 【译】Visual Studio 中新的强大生产力特性
· 10年+ .NET Coder 心语 ── 封装的思维：从隐藏、稳定开始理解其本质意义
· 【设计模式】告别冗长if-else语句：使用策略模式优化代码结构
点击右上角即可分享
微信分享提示
