【Bushond】USB抓包工具

USB抓包工具

　　Bus Hound是一个超级软件总线协议分析器

菜单栏：



Devices：设备选取菜单选项；



*第一步*

根据VID（供应商ID）/PID（产品识别码）单击选取设备对象；

Properties（性能，内容）USB设备操作的详细信息；

HID（人机接口）设备，共配置3个端点：端点0（控制），大小8bytes；端点1（中断OUT/IN），大小64bytes；

SendCommands：向USB设备发送命令；





*第二步*

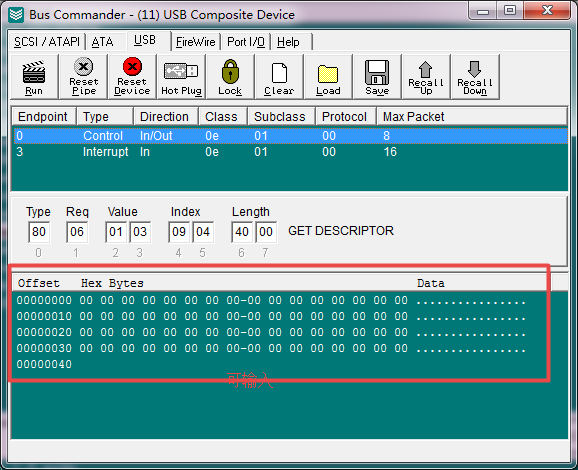

Bus Commander（USB输入设备）

USB界面：要发送数据即选择OUT端点，选择发送长度（不能超过端点大小），填写发送数据，RUN完成发送

<debug（调试）,在下位机做个loopback（回送）,抓取usb见第四步>

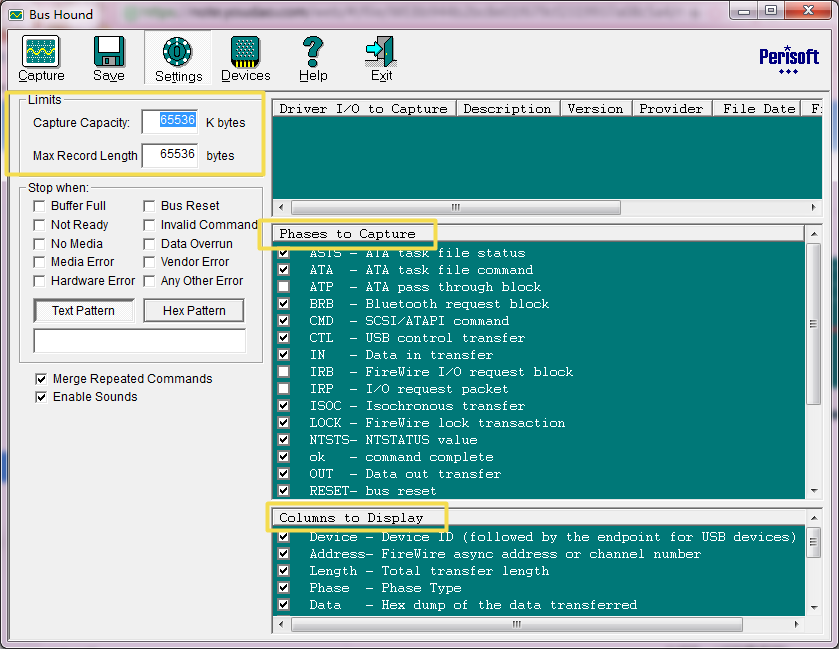

Setting：设备设置菜单选项；







*第三步*SETING

Limits

capture Capacity：512k；

Max Record Lengtl..:64bytes;(最大包记录)

Phases to Capture（与USB相关的选项）：

查看USB数据传输需要选中 {CMD：命令描述符块；}

{CTL：USB控制传输；}

{IN/OUT：数据输入/输出}

{RSET：总线复位；}

{URB：USB请求块}

{USTS：USB状态}

Coloumn to Display（选中所有项）

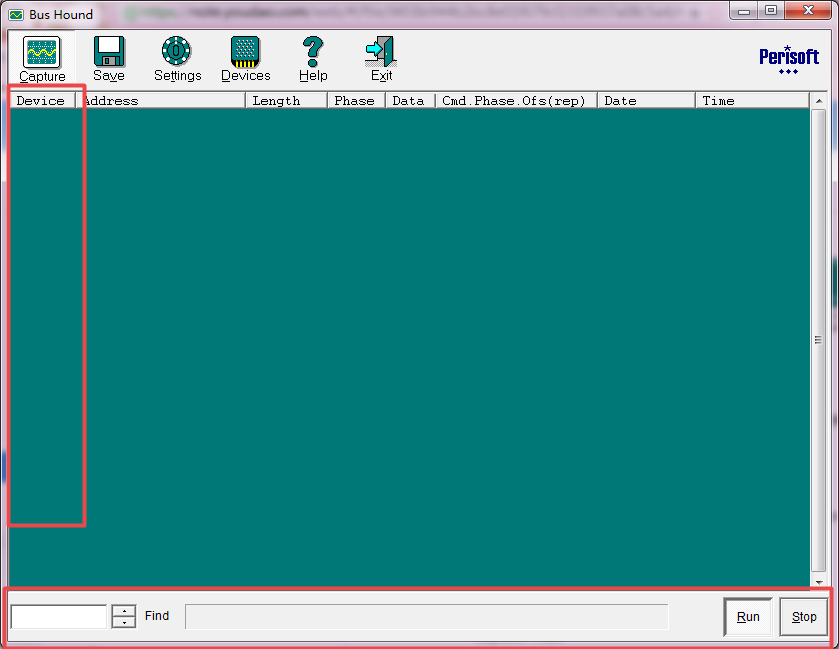

Capture: 数据抓取菜单选项；







　



*第四步*

观察USB上送的数据 OUT下发USB=USB上发的IN数据　

<device 列表中的[*.数字]中[.数字]代表USB设备的端点号>

Find（搜索数据）缓冲区为捕捉数据的容量区，点击STOP停止捕捉数据，点击RUN可以清除所有数据并重新开始捕捉数据；





需要注意的点：



　　自动检测设备的插入拔出:Devices->Auto select host plugged devices

　　设置抓包的长度和缓冲大小：

　　　　Settings ->Limits->Capture Capacity

　　　　Settings ->Limits->Max Record Length

　　这里可以设置启动和停止：

　　　　Capture->Run

　　　　Capture->Stop

　　点击保存可以导出数据
