Csapp_lab2







实验报告



实 验（三）





题 目 Binary Bomb

二进制炸弹 　　　

专 业 英才自动化

学　　 号

班　　 级

学 生

指 导 教 师

实 验 地 点

实 验 日 期



计算学部



目 录



第1章实验基本信息    - 3 -

1.1 实验目的    - 3 -

1.2 实验环境与工具    - 3 -

1.2.1 硬件环境    - 3 -

1.2.2 软件环境    - 3 -

1.2.3 开发工具    - 3 -

1.3 实验预习    - 3 -

第2章实验环境建立    - 5 -

2.1 Ubuntu下CodeBlocks反汇编（10分）    - 5 -

2.2 Ubuntu下EDB运行环境建立（10分）    - 5 -

第3章各阶段炸弹破解与分析    - 7 -

3.1 阶段1的破解与分析    - 7 -

3.2 阶段2的破解与分析    - 7 -

3.3 阶段3的破解与分析    - 8 -

3.4 阶段4的破解与分析    - 8 -

3.5 阶段5的破解与分析    - 9 -

3.6 阶段6的破解与分析    - 10 -

3.7 阶段7的破解与分析(隐藏阶段)    - 12 -

第4章总结    - 14 -

4.1 请总结本次实验的收获    - 14 -

4.2 请给出对本次实验内容的建议    - 14 -

参考文献    - 15 -









第1章 实验基本信息



1.1 实验目的

熟练掌握计算机系统的ISA指令系统与寻址方式

熟练掌握Linux下调试器的反汇编调试跟踪分析机器语言的方法

增强对程序机器级表示、汇编语言、调试器和逆向工程等的理解

1.2 实验环境与工具

1.2.1 硬件环境

Cpu: AMD Ryzen 5800H

Gpu: Nvidia RTX 3070

1.2.2 软件环境

    版本    Windows 11 专业版

版本    21H2

操作系统版本    22000.613

体验    Windows 功能体验包 1000.22000.613.0



虚拟机：vmware16pro

虚拟系统：ubuntu 20.04

1.2.3 开发工具

Visual studio, codeblocks, gdb, edb

1.3 实验预习

上实验课前，必须认真预习实验指导书（PPT或PDF）

了解实验的目的、实验环境与软硬件工具、实验操作步骤，复习与实验有关的理论知识。

请写出C语言下包含字符串比较、循环、分支（含switch）、函数调用、递归、指针、结构、链表等的例子程序sample.c。

生成执行程序sample.out。

用gcc –S或CodeBlocks或GDB或OBJDUMP等，反汇编，比较。

列出每一部分的C语言对应的汇编语言。

修改编译选项-O (缺省2)、O0、O1、O3、Og、-m32/m64。再次查看生成的汇编语言与原来的区别。

注意O1之后缺省无栈帧，RBP为普通寄存器。用 -fno-omit-frame-pointer加上栈指针。

GDB命令详解–tui模式 ^XA切换 layout改变等等

有目的地学习: 看VS的功能，GDB命令用什么？







第2章 实验环境建立



2.1 Ubuntu下CodeBlocks反汇编（10分）

CodeBlocks运行hello.c。反汇编查看printf函数的实现。

要求：C、ASM、内存(显示hello等内容)、堆栈（call printf前）、寄存器同时在一个窗口。



图2-1 Ubuntu下CodeBlocks反汇编截图



2.2 Ubuntu下EDB运行环境建立（10分）

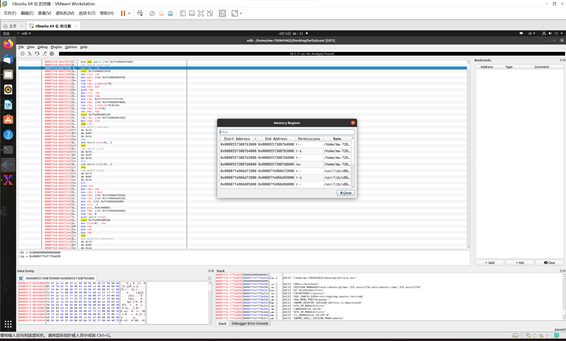

用EDB调试hello.c的执行文件，截图，要求同2.1

图2-2 Ubuntu下EDB截图





第3章 各阶段炸弹破解与分析

每阶段30分，密码10分，分析20分，总分不超过80分

3.1 阶段1的破解与分析

密码如下：When a problem comes along, you must zip it!

破解过程：phase_1调用了strings_not_equal函数来检查输入的字符串和密码之间是否相等，并且把地址$0x403150作为参数给该函数，推测密码就在该地址内。

3.2 阶段2的破解与分析

密码如下：0 1 3 6 10 15（答案不唯一，为首项大于等于0且相邻两项差依次递增的数列）

破解过程：观察反汇编的phase_2。初始几句是常规的栈保护，直到出现

    callq 4018da <read_six_numbers>

说明调用了read_six_numbers函数来读取六个数，猜测密码为六个数，而%rsi为作为参数传递给该函数，寄存着%rsp的值，说明六个数存储的地址从栈顶开始。

cmpl $0x0,(%rsp)        将0与第一个数比较，小于0则引爆，说明第一个数大于等于0。之后进入循环，注意关键语句

add (%rsp,%rdx,4),%ecx

cmp %ecx,(%rsp,%rax,4)

je 401430 <phase_2+0x26>

%ecx每个循环都在按1递增，这三句比较了后项与前项是否相差%ecx，则可以得知密码为首项大于等于0，相邻两项差从1递增的六项数列。

首项为1时拆炸弹

首项为0时拆炸弹

3.3 阶段3的破解与分析

密码如下：0 984（或1 511或2 530或3 715或4 173或5 567或6 283或7 384）

破解过程：    mov $0x40330f,%esi

%esi存储的地址作为参数给sscanf函数，通过查询发现该地址存储的参数为，说明密码由两个数构成。

mov 0xc(%rsp),%eax

cmp $0x7,%eax

ja 4014c8 <phase_3+0x75>

检验第一个数小于等于7。

jmpq *0x4031b0(,%rax,8)说明跳转表存储在0x4031b0中，查看该地址

发现跳转表存储着8中情况对应的跳转地址，经过计算就是答案。

3.4 阶段4的破解与分析

密码如下：8 35

破解过程：    mov $0x40330f,%esi

该地址作为参数传递过sscanf函数，查看，发现密码应该为两个数。

mov 0xc(%rsp),%eax

test %eax,%eax

js 401543 <phase_4+0x2f>

cmp $0xe,%eax

jle 401548 <phase_4+0x34>

这五句说明第一个数在1到14之间

mov $0xe,%edx

mov $0x0,%esi

mov 0xc(%rsp),%edi

callq 4014e2 <func4>

这三个寄存器的值作为参数传递给func4，而观察func4可以写出其代码

1.  int a = 0;
2.  int edx = 0;
3.  int edi = 0;
4.  int esi = 0;
5. int func4() {
6.     a = edx;
7.     a = a - esi;
8.     int b = a;
9.     b = b >> 31;
10.     b = b + a;
11.     b = b >> 1;
12.     b = b + esi;
13.     if (b > edi) {
14.         edx = b - 1;
15.         func4();
16.         b = b + a;
17.     }
18.     else if (b < edi) {
19.         esi = b + 1;
20.         func4();
21.         b = b + a;
22.     }
23.     a = b;
24.     return a;
25. }

cmp $0x23,%eax要求返回值为35，经过尝试8满足条件。

    cmpl $0x23,0x8(%rsp)要求第二个值为35，则密码为8 35.

3.5 阶段5的破解与分析

密码如下：

ans1	) 9 I Y i y
ans2	/ ? O _ o
ans3	. > N ^ n ~
ans4	% 5 E U e u
ans5	& 6 F V f v
ans6	' 7 G W g w

（6个字符的各种可能横向列出，可任意选择）

破解过程：

3.6 阶段6的破解与分析

密码如下：1 4 6 2 5 3

破解过程：phase_6的代码可以分为几个大块。

第一个大块是个双层循环，作用是确定输入的六个数只能是1、2、3、4、5、6的排列组合。

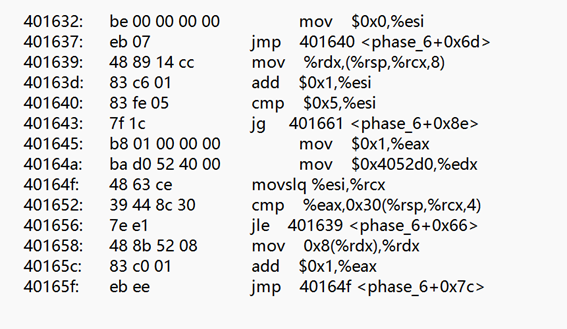

第二块的作用是按照输入的数字将节点储存在栈顶。例如第一个数输入4则在栈顶储存node4,第二个数输入2则在栈顶的下一个区域储存node2。查看节点链表所在的内存区域：

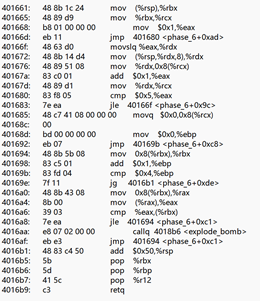

第三块的作用是把储存在栈顶的结点依次起来，并依顺序比较节点储存的数是否小于下一节点的数。据此可以推荐堆栈内节点的顺序应该是node1、node4、node6、node2、node5、node3.因此答案是1 4 6 2 5 3.

3.7 阶段7的破解与分析(隐藏阶段)

密码如下：35（四阶段字符串为DrEvil）

破解过程：

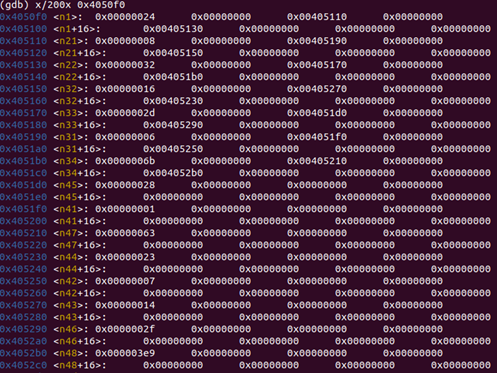

炸弹的关键为secret_phase阶段的二叉树地址，根据地址查询到二叉树的数据，不难观察节点n包含自身的值和其中一个子节点地址，而n+16为节点n的另一个子节点地址。需要由func7输出6，逆推过程如下





第4章 总结

4.1 请总结本次实验的收获

熟悉了汇编语言，明白了循环在汇编语言里如何实现，同时熟悉了地址访问方式，加深了对函数传递参数的概念理解。

4.2 请给出对本次实验内容的建议

无

注：本章为酌情加分项。



参考文献



https://www.runoob.com/cprogramming/c-function-atoi.html

https://www.cnblogs.com/Tokubara/p/13909097.html
