预先知识

1：Redis的数据都是存在内存中的。

2：Redis是以键值对的形式存储数据，键只能是字符串对象，而值对应着五种常见的数据结构：string，list，hash，set，sorted-set。

3：Redis支持主从同步，哨兵模式，Redis集群来保证高可用。

4：Redis支持持久化技术，删除策略，Lua脚本，事务等功能。



---



图中的RedisObject，是五种数据类型对应的底层结构，

type是五种常见的数据类型。

encoding是常见的数据类型的底层实现，其中string的encoding分为int，embstr，raw，list的encoding分为zipList，linkedList，hash的encoding分为zipList，hashtable，set的encoding分为zipList，hashtable，sorted-set的encoding分为zipList，skipedList。

refcount是当前对象被引用的次数。

Lru是最近访问的时间，可用于Redis的淘汰策略。

ptr指向value值，字符串就是字符串格式，链表就是链表格式等。其实每个数据类型的底层都是嵌套了字符串对象。



typedef struct redisObject {//  总空间:  4 bit + 4 bit + 24 bit + 4 byte + 8 byte = 16 byte      unsigned type:4;        //  分别存储五种常用的数据类型,String,List,Set,Hash,Zset    unsigned encoding:4;    //  更细分,存储上面的编码方式    unsigned lru:LRU_BITS;  //  lru时间, 用于redis的淘汰机制的    int refcount;           //  共享对象,被引用了多少次      void *ptr;              //  指向sds地址,sds分多个结构体} robj;



String-字符串对象

String数据类型的底层分为：int，embstr，raw三种encoding。

set key value.

当value保存的是整数值，那么字符串对象会将整数值直接保存在redisObject中的ptr属性中，直接转换成long，并将encoding的编码设置为Int。

set user 001;redisObject{    type:string;    encoding:int;    ptr->001:}
sds{    //记录字节数组中未使用的空格数。    int free;    //字符串长度    int len;    //真正存储字符串地方：C语言是用字节数组标识字符串    char[] buff;}

当value保存的是字符串并且长度小于超过39字节，则采用embraw，若大于39字节，则用raw格式的encoding。但raw格式和embraw格式有不同点，是raw格式会调用两次内存分配函数来创建redisObject和ptr的结构，而embraw会调用一次内存分配函数同时创建redisObject和ptr的结构，如下图：
embstr：ptr和sds的内存地址是连续的，raw：ptr和sds不是连续的。

embstr和raw的区别：1：embstr编码的内存分配次数为1次，而raw需要两次内存分配。2：embstr释放空间只释放1次，raw释放2次。3：只要embstr的值被修改过，总会升级成raw格式。SDS在源码中也分为多种结构体，具体详情可以看源码熟悉以下结构体

sdshdr5 ，sdshdr8，sdshdr16，sdshdr32，sdshdr64

SDS字符串和C字符串的区别是什么？相同点            都是以'\0'结尾的字符数组。不同点

• SDS字符串获取字符串长度的时间复杂度为O(1)，而C字符串是O(n)。
• SDS字符串可防止缓冲区溢出，用空间预分配和惰性空间释放技术来减少内存重分配次数，保证内存重分配最多是N次，而C字符串最少是N次。
• SDS可以存储二进制安全，文本的数据，C字符串只能存储文本数据。同时SDS是以len字段来判断字符串是否结尾，而不是用\0来判断。这也说明了SDS字符串可以有多个\0, 而C语言的\0只标识结尾。



---

List-列表对象list数据类型的底层分为：zipList，linkedList，新版本有quickList。

quickList是zipList和linkedList的结合。

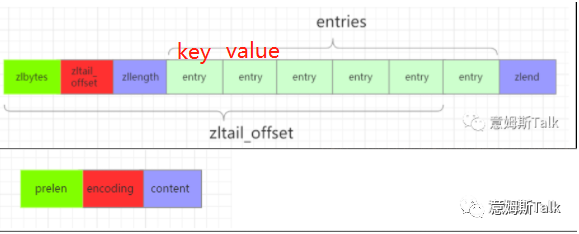

zipList图

typedf struct ziplist<T>{    //zipList列表中占用的字节总数, ziplist占用大小.    int32 zlbytes;    //最后一个entry元素距离起始位置的偏移量，用于快速定位最后一个节点, 从而可以在尾部进行pop或push    int32 zltail_offset;    //元素个数, entries的数组大小    int16 zllength;    //元素内容,     T[] entries;    //结束位, zipList中最后一个字节, 是一个结束标记，一般是225字节    int8 zlend;}ziplist
//entry的结构typede struct entry{    //前一个entry的长度, 这样就可以根据倒序遍历定位到前一个entry的位置, 因为知道了    int<var> prelen;    // 保存了content的编码类型    int<var> encoding;    // 元素内容    optional byte[] content;}entry

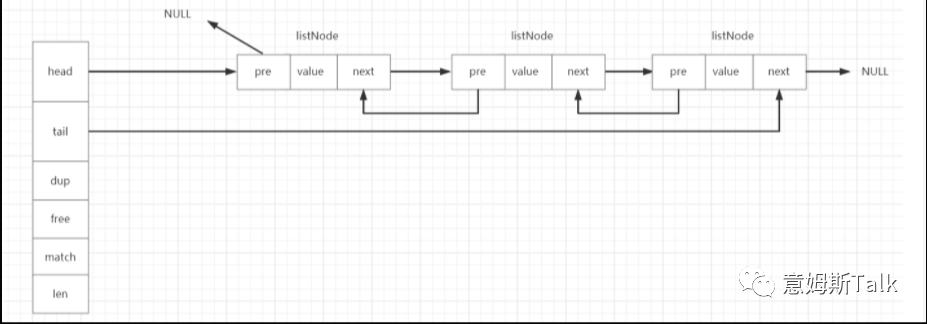

linkedList图

//链表typedef struct list {    //头指针, 指向头一个节点    listNode *head;    //尾指针, 指向尾部的一个节点    listNode *tail;    //节点拷贝函数, 用于链表转移复制时,对节点value拷贝的一个实现    void *(*dup)(void *ptr);    //释放节点函数,释放一个节点所占用的内存空间    void (*free)(void *ptr);    //判断两个节点是否是相等的函数    int (*match)(void *ptr, void *key);    //链表长度    unsigned long len;} list;
//链表中的节点的数据结构typedef struct listNode {    //前指针    struct listNode *prev;    //后指针    struct listNode *next;    //当前值    void *value;} listNode;

zipList和linkedList的区别是什么？内存：zipList是连续的内存地址，entrys都是连续的，没有前后指针，因为指针也是占用字节的。而linkedList每一个节点的内存都是单独分配的，然后通过指针来建联。

zipList列表俗称压缩列表，顾名思义最大的特点是节约内存。当使用列表对象时，必须满足以下两个条件，反之则升级为linkedList：1：列表对象保存的所有字符串元素的长度都小于64字节。(有一个大于64字节都不行）2：列表对象中的元素个数要小于等于512个。(多一个都不行)。具体可以更具配置文件中设置。

---

hash-哈希对象
hash数据类型的底层为：zipList，hashtable其实这一块我当时有一个疑问，hash的encoding为zipList的时候是如何存储数据的?答：虽然是hash结构，但不能用惯性思维以为存储的就是hash结构！如果hash结构的encoing为zipList，则会将hash的key和value同时作为连续的两个entry存储。保证键在前，值在后，并且是连续的。
新增加的键值对会优先放在离表头近的地方。

hashtable的底层就是一个dict(字典)，整个dict有两个hashTable,下图为没有rehash状态的字段字典,一个用来存储数据的,一个为空, 如图

//这是hashTable的结构. dict有两个hashTable,// 目的为了实现渐进式rehash,将旧表换成新表 typedef struct dictht {    dictEntry **table;  //存储数据的二维数组,    unsigned long size; //  hashtable容量    unsigned long sizemask;  // size -1    unsigned long used;  // hashtable 元素个数 , 已有的节点数量} dictht;

typedef struct dictEntry {    void *key;    union {        void *val;        uint64_t u64;        int64_t s64;        double d;    } v;    struct dictEntry *next;} dictEntry;

hash最重要的两个特征：扩容和解决冲突。扩容：分为扩容和缩容，两个操作都跟负载因子有关系

负载因子=已有节点数（used）/哈希表大小（size）。没有执行bgsave和bgrewriteaof命令时，当负载因子大于等于1时，则扩容。
当执行bgsave和ghrewriteaof命令时，负载因子大于等于5时，则扩容。
当负载因子小于等于0.1时，缩容。
扩容期间，写操作无法避免，提高负载因子的目的是为了尽量减少写操作，减少不必要的内存消耗。



渐进式rehash的步骤：

1：假设当前数据都在ht[0]上，在进行扩容时，先要给ht[1]分配空间，空间跟ht[0]中已存在的节点数成幂函数。

2：字典中的rehashIdx为0，标识hash开始。

3：只有在主动触发crud时，才进行rehash过程，每次对数据进行crud时，会将ht[0]在rehashIdx索引上的所有键值对都迁移到新ht[1]上，当迁移完成时，rehashIdx自增+1，触发curd，又会循环进行3操作。

4：迁移完成后，释放老ht[0]，将ht[1]设置为主存储hashtable，同时rehashIdx设置为-1.

冲突：采用拉链法解决hash冲突，新来的节点采用的都是头插法。
当使用hash对象，必须满足一下条件，才会用zipList，反之则用hashTable1：哈希对象中的所有键值对的键值都要小于64字节。2：哈希对象中的键值对数量要小于等于512个。具体可以更具配置文件中设置。

---

zset-集合对象
set特点：跟插入元素的顺序没有关系，是无序的，并且元素不重复，底层数据类型存在两种：intset和hashtable。

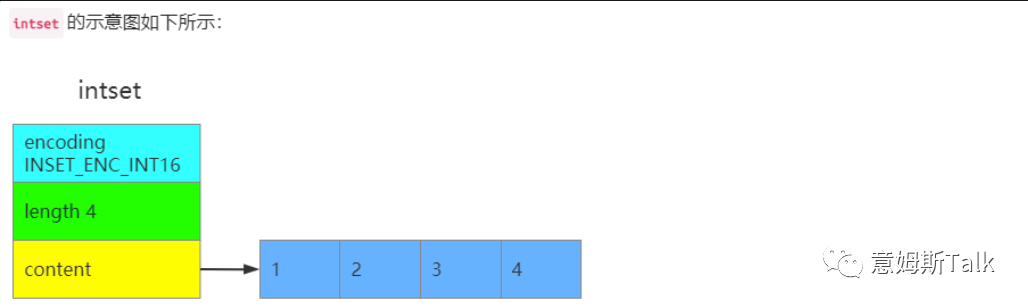

intsetencoding对应三种编码格式，比如16位，32位，64位。length：集合中元素数量
contents：真正存储元素的地方，数组是按照从小到大有序排列的，并且不包含重复项。

//整数集合结构体typedef struct intset {    uint32_t encoding;  //编码格式，有如下三种格式，初始值默认为INTSET_ENC_INT16    uint32_t length;    //集合元素数量    int8_t contents[];  //保存元素的数组，元素类型并不一定是ini8_t类型，柔性数组不占intset结构体大小，并且数组中的元素从小到大排列。} intset;
#define INTSET_ENC_INT16 (sizeof(int16_t))   //16位，2个字节，表示范围-32,768~32,767
#define INTSET_ENC_INT32 (sizeof(int32_t))   //32位，4个字节，表示范围-2,147,483,648~2,147,483,647
#define INTSET_ENC_INT64 (sizeof(int64_t))   //64位，8个字节，表示范围-9,223,372,036,854,775,808~9,223,372,036,854,775,807

intset存在升级过程，当存储的元素都是-32768～32767之间的元素时，encoding默认使用INT16存储，当插入40000这个元素时，会触发集合升级。

只要超过当前encoing的范围内就会升级，并且一旦升级是不会降级的

具体流程如下：1：根据新元素的类型，扩展intset整数集合的底层数组大小，并为新元素分配空间。2：将现有的encoding从INT16升级成INT32，同时给数组中的元素分配新空间，但要保证数组的有序性是不会发生变化的。3：最后新增的元素添加到对应的制定数组位置上。图解如下

假设现在redisObject的encoing位intSet，同时intSet整数集合的底层使用的是INT16位来存储整型数组元素，当新来的元素位40000时，会触发整型升级。

• 了解旧的存储格式
• 数组中的每个元素占用16位，同时数组的长度为4，固旧数组的存储格式总共占用16*4=64位。
• 确认新的存储格式
• 触发整型升级为INT32，固每个元素应该占用32位，新数组的存储格式总共应占用32*5=160位，
• 根据新的存储格式分配内存空间
旧数组的存储格式是占用64位的，新数组的存储格式占用160位。

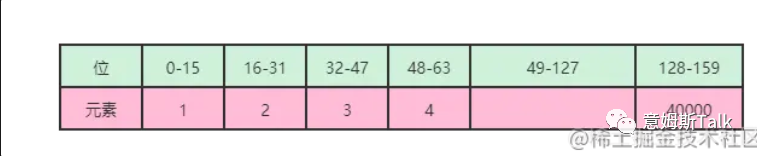

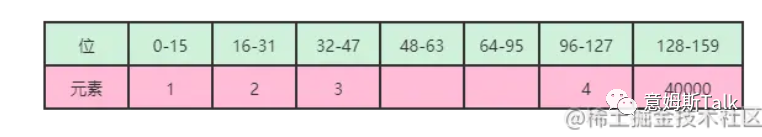

从后到前，依此修改空间地址，先修改元素位4的，分配新空间

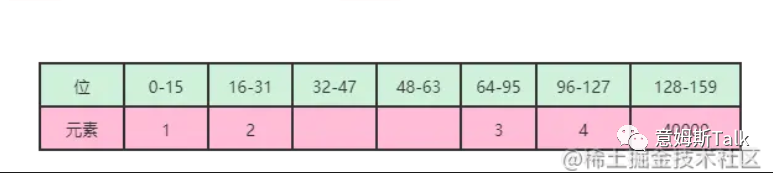

再为3分配新空间，同时移动空间地址。

再为2分配新空间，同时移动空间地址

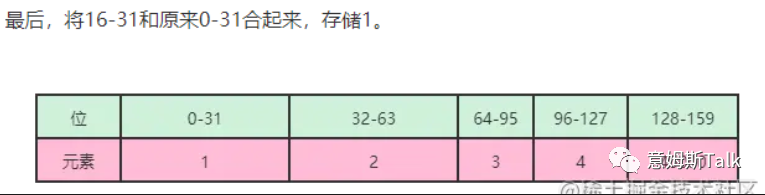

再为1分配新空间，同时移动空间地址。

为什么整型集合升级时，是倒序分配空间的?

这样可以避免覆盖地址问题，从后新增空间，并不会影响原有的位置，同时encoding分为INT16，INT32，INT64的目的是为了解决空间，只有在需要升级的时，才升级。升级操作的时间复杂度为O(n)



在使用集合对象时，要保证存储的是整数即可。如果有字符串，则会使用hashtable结构，在查找元素的时候是通过二分查找查询元素。



---

sorted-set-有序集合对象简称z-set，底层的encoding分为两种：zipList和skipedList
zipList：满足以下两个条件，不满足则用跳表
1：[sore，value]键值对数量少于128个。2：每个元素的长度小于64字节。前期用zipList的好处是：
连续内存地址，可以省内存资源，但节点数量一旦多起来，会带来复制成本，降低性能，同时查找元素的时间复杂度为O(n)，需要从头到尾遍历，查找效率低。

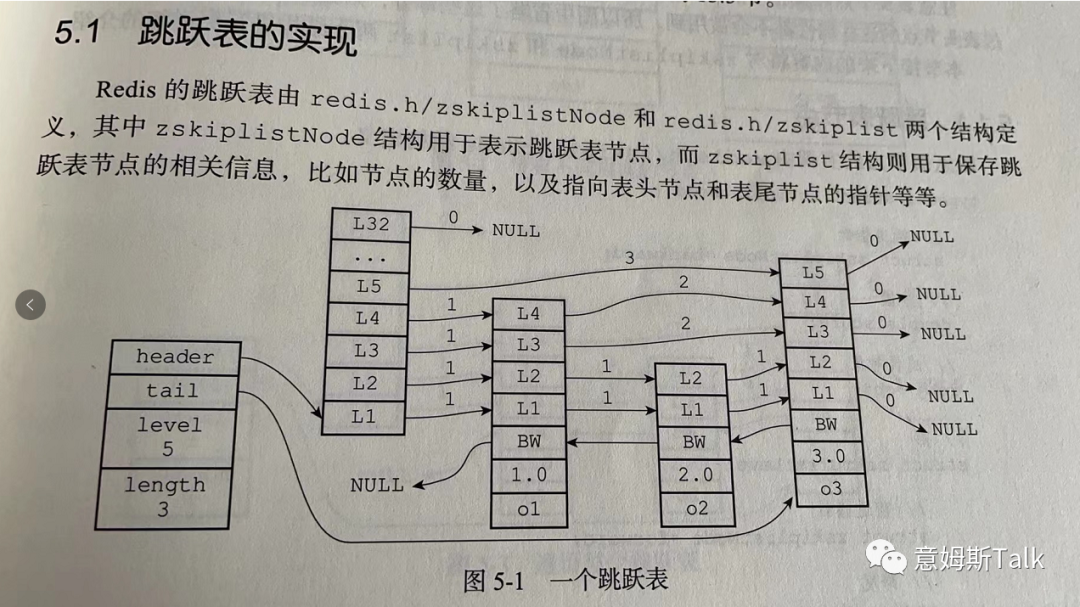

skipedList：由跳表跟hashtable一起组成层：即下图中的level高度，同级别的层指向下一个跳表节点同级别的层，比如L4就指向下一个链表结点的L4，中间是通过前进指针指向的，距离叫做跨度，如果跨度为0，则说明当前跳表结点的前进指针为null，跨度越大，说明距离越远。
后退指针BW：从表尾向表头访问结点，访问前一个链表结点，当后退指针为null，则说明从尾到头遍历结束，有点前驱结点的味道。
分值：所有节点的分值都是从小到大排序的，分值可以有相同的，相同则根据字典序进行排序。
成员：成员都是一个指向字符串对象的指针，必须是唯一的。

//sorted-set的结构体typedef struct zset {    dict *dict;    zskiplist *zsl;} zset;
typedef struct zskiplist {    //header指向跳跃表的表头节点，tail指向跳跃表的表尾节点    struct zskiplistNode *header, *tail;    //记录跳跃表的长度(表头节点不计算在内)    unsigned long length;   //记录跳表中最大的高度(表头结点不计算在内)    int level;} zskiplist;
typedef struct zskipListNode{    //后退指针：当前节点的前驱结点    struct zskiplistNode *backward;    //分值    double score;    //成员对象    robj * obj;    //层    struct zskiplistLevel{        //前进指针：当前层的后继节点        struct zskipListNode *forward;        //跨度        int span;    };}

跳表的CRUD的时间复杂度是O(logN)，查询效率高，但占用空间比较大。
为什么Redis用跳表而不用平衡二叉树?

• 平衡树新增和删除, 可能会引起左旋和右旋, 而skipList只需要改变前后指针, 操作起来比较容易.

• 在平衡树找到指定的范围后, 还需要通过中序遍历继续寻找其他不超过这个值的节点, 但对于跳表而言, 到了指定的范围, 只需要遍历就可以拿到, 有点唯一索引和普通索引的味道， 但是平衡树和跳表的时间复杂度都为O(logN)。
