ISE数字设计入门体验
一个典型的使用ISE设计的数字系统一般包含以下步骤:
工程的建立
模块设计
设计综合和查看综合结果
工程设计仿真
分频器的设计
用户约束的添加和设计是实现
布局布线结果查看
设计下载到FPGA芯片
PROM文件的生成和下载到PROM中
源文件类型
如上图，在添加新的源文件时候，会根据我们目的的不同选择文件类型。这些文件类型从上往下依次是：
块存储器映像文件
在线逻辑分析仪Chipscope定义和连接文件
实现约束文件
IP生成向导
存储器文件
原理图文件
用户文档文件
Verilog模块模板文件
Verilog测试平台模板文件
VHDL模块模板文件
VHDL库模板文件
VHDL包模板文件
VHDL测试平台模板文件
片上系统设计向导
three-bit-counter
新建一个VHDL模块模板文件之后，根据我们要设计的3位计数器设计逻辑：
library IEEE;
use IEEE.STD_LOGIC_1164.ALL;
use IEEE.STD_LOGIC_ARITH.ALL;
use IEEE.STD_LOGIC_UNSIGNED.ALL;
-- Uncomment the following library declaration if using
-- arithmetic functions with Signed or Unsigned values
--use IEEE.NUMERIC_STD.ALL;
-- Uncomment the following library declaration if instantiating
-- any Xilinx primitives in this code.
--library UNISIM;
--use UNISIM.VComponents.all;
entity top is
//此处添加端口声明语句
port(
clk : in std_logic;
rst : in std_logic;
counter : out std_logic_vector(2 downto 0)
);
end top;
architecture Behavioral of top is
//内部信号量声明语句
signal counter_tmp : std_logic_vector(2 downto 0);
begin
//添加信号连接
counter<=counter_tmp;
process(clk,rst)
//3bit 8进制计数器模块
begin
if(rst='0')then
counter_tmp<="000";
elsif rising_edge(clk)then
counter_tmp<=counter_tmp+1;
end if;
end process;
end Behavioral;设计的综合
ISE综合工具在对设计的综合过程中，主要执行以下三个步骤：
语法检查过程，检查设计文件语法是否有错误
编译过程，翻译和优化HDL代码，将其转化为综合工具可以识别的元件序列。
映射过程，将这些可以识别的元件序列转化为可识别的目标技术的基本原件。
在ISEden主页面的处理子串口的Synthesis工具可以完成:
查看RTL原理图
查看技术原理图
检查语法
产生综合后仿真模型
进行行为仿真
在ISE主页面的Design区域选中Simulation选项.选中已经添加的逻辑模块右键添加测试文件.
LIBRARY ieee;
USE ieee.std_logic_1164.ALL;
-- Uncomment the following library declaration if using
-- arithmetic functions with Signed or Unsigned values
--USE ieee.numeric_std.ALL;
ENTITY test IS
END test;
ARCHITECTURE behavior OF test IS
-- Component Declaration for the Unit Under Test (UUT)
COMPONENT top
PORT(
clk : IN std_logic;
rst : IN std_logic;
counter : OUT std_logic_vector(2 downto 0)
);
END COMPONENT;
--Inputs
signal clk : std_logic := '0';
signal rst : std_logic := '0';
--Outputs
signal counter : std_logic_vector(2 downto 0);
-- Clock period definitions
constant clk_period : time := 10 ns;
BEGIN
-- Instantiate the Unit Under Test (UUT)
uut: top PORT MAP (
clk => clk,
rst => rst,
counter => counter
);
//添加rst信号
process
begin
rst<='0';
wait for 100 ns;
rst<='1';
wait for 1 ms;
end process;
//生成clk信号
process
begin
clk<='0';
wait for 20 ns;
clk<='1';
wait for 20 ns;
end process;
END;完成之后点击子任务区域的SImulate Behavioral Model，手动Zoom Out测试。

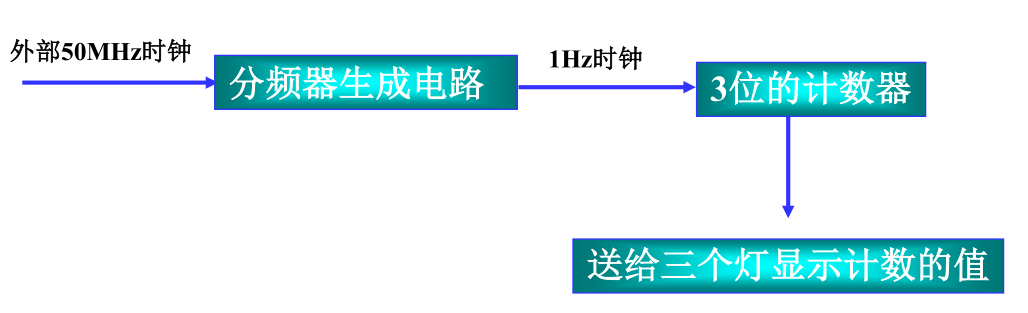

为了在硬件上看到灯的变化所反映的计数器工作状态，需要在top.vhd文件添加分频时钟代码。
