基于zynq XC7Z100 FMC接口通用计算平台

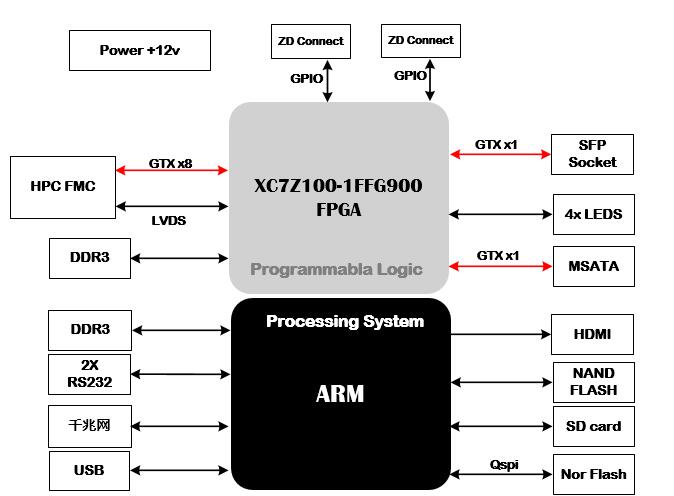

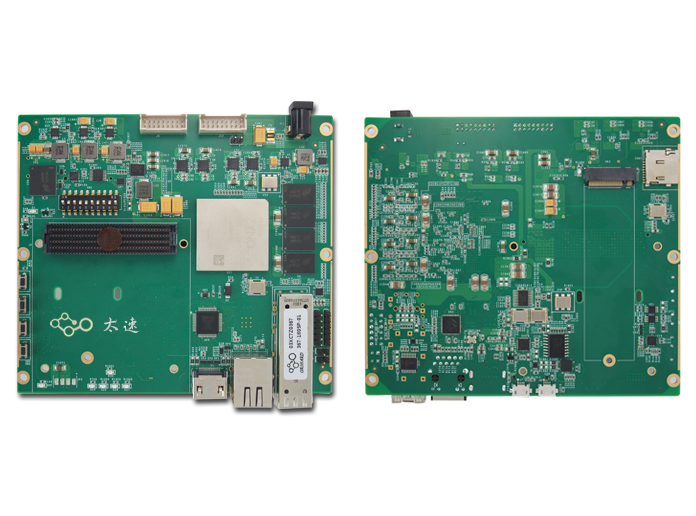

1、此款是北京太速研发的，板卡由SoC XC7Z100-2FFG900I芯片来完成卡主控及数字信号处理，XC7Z100内部集成了两个ARM Cortex-A9核和一个kintex 7的FPGA，通过PL端FPGA扩展FMC、光纤、IO等接口，PS端ARM扩展网络、USB、RS232等接口。板卡适应于图像处理、震动、通信、雷达等前端信号处理或者手持机等开发。

主要功能和性能

板卡功能	参数	内容
PL端	FMC	FMC-HPC，ASP-134486-01 8个GTX，LA HA HB
	光纤	1路 SFP+，可配置千兆、万兆以太网协议
	存储	1路 M.2 PCIeX4存储接口
	IO	12bit 1.8V IO@J12，12bit Vfmc@J9
	DDR	DDR3 1GB，32bit @800MHz
	LED	4bit
	HDMI	1路输出（内部转接到ARM）

PS端	DDR	DDR3 1GB 32bit@800MHz
	QSPI Flash	256Mb
	EMMC	8GB
	SD Card	提供16GB SD卡
	RS232	2路RS232
	USB	1路USB2.0, 1路RS232转USB 调试口
	网络	1路千兆RJ45以太网

板卡尺寸	139 * 122 * 20mm
板卡重量	（含散热片）
板卡供电	+12V@2A
板卡功耗	20W
工作温度	Industrial -20℃到+70℃
支持子板	如下表

3、软件支持

板卡功能	参数内容
主处理器	XC7Z100-2FFG900I
软件版本	Vivado2017.4
编程语言	Verilog
PL端测试程序	DDR3测试程序
	LED测试程序
	IO测试程序
	FMC测试程序（结合FMC 子卡）
	AXI总线 DMA测试程序
PS端裸机测试程序	DDR3测试程序
	网络测试程序
	RS232测试程序
	QSPI Flash测试程序
	Emmc测试程序
	SD Card测试程序
	AXI总线 DMA测试程序
PS端操作系统程序	Uboot版本	U-Boot 2017.01
	LINUX内核版本	LINUX-4.6.0-g399574f
	串口软件	Xshell6；secureCRT7.0
	Vivado版本	7z100_vivado2017.4@2017.4
	PS端DDR3 读写
	HDMI显示接口
	USB 接口
	千兆以太网接口
	RS232接口
	QSPI Flash 存储器	U16
	SD卡启动测试
	EMMC 存储器
	PCIe M.2 存储	未开发
