Flink任务提交至Yarn的流程分析

背景

肯定会有人好奇，我们写的Flink任务代码是如何执行的，本着学习的态度，以flink-yarn的方式，在阅读源码的基础上做一个自己的总结。

环境信息

jdk：1.8

scala：2.12

flink：1.13

hadoop:3.0

hadoop相关的环境搭建就不赘述了，参考网上文档即可。

源码导入

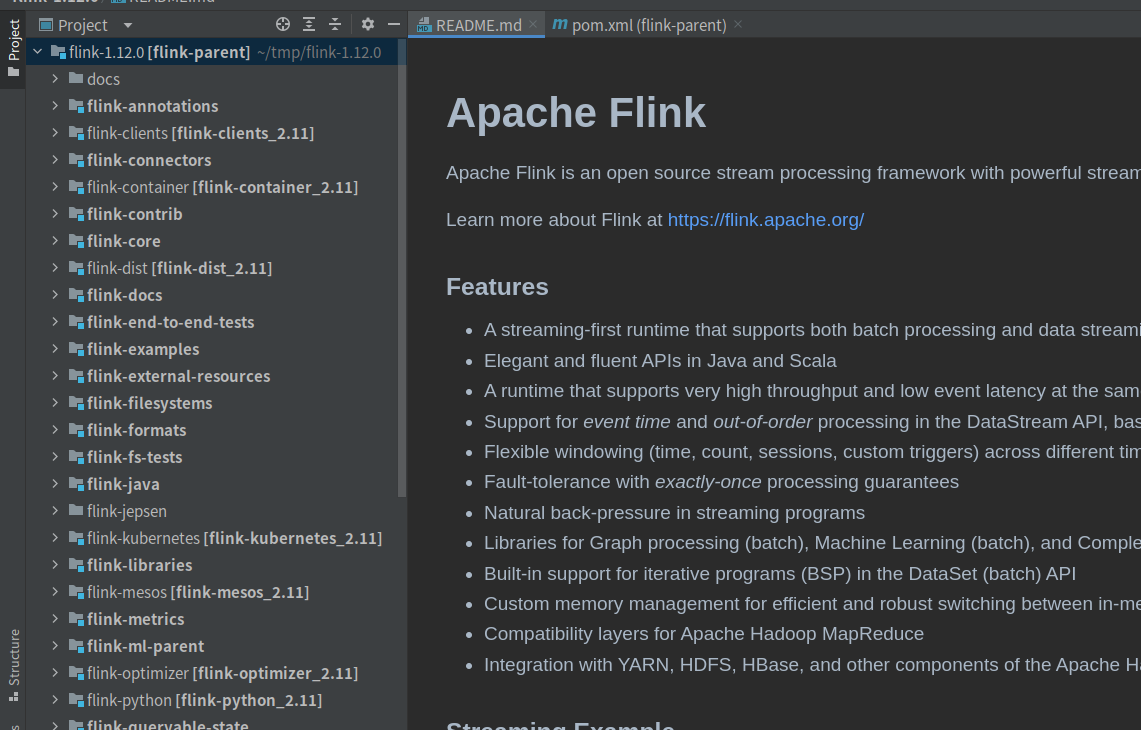

1. 源码下载后导入idea;

2. 修改Maven仓库配置文件;

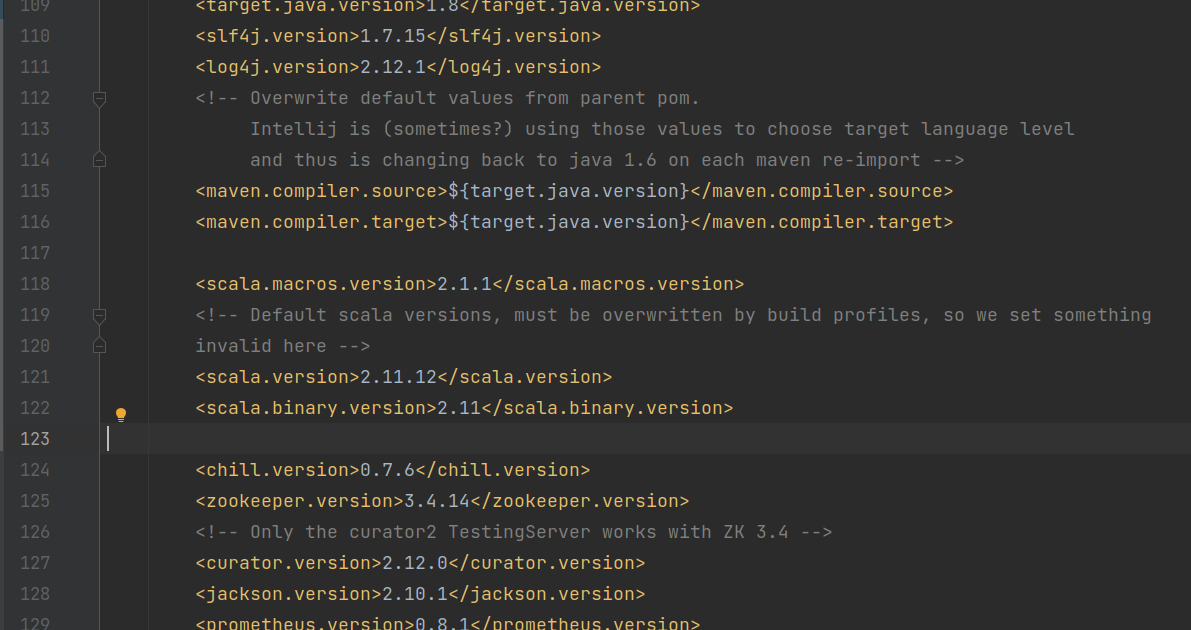

3. 修改flink-parent/pom.xml配置文件;

修改默认的scala版本号等信息，默认用的是2.11版本，我这里切换成了2.12版本;

源码编译

我这里没有全部编码所有Module，只编译了几个常用的Module：

1. flink-annotations
2. flink-clients
3. flink-core
4. flink-streaming-java
5. flink-yarn

大家根据自己情况选择编译。

流程分析

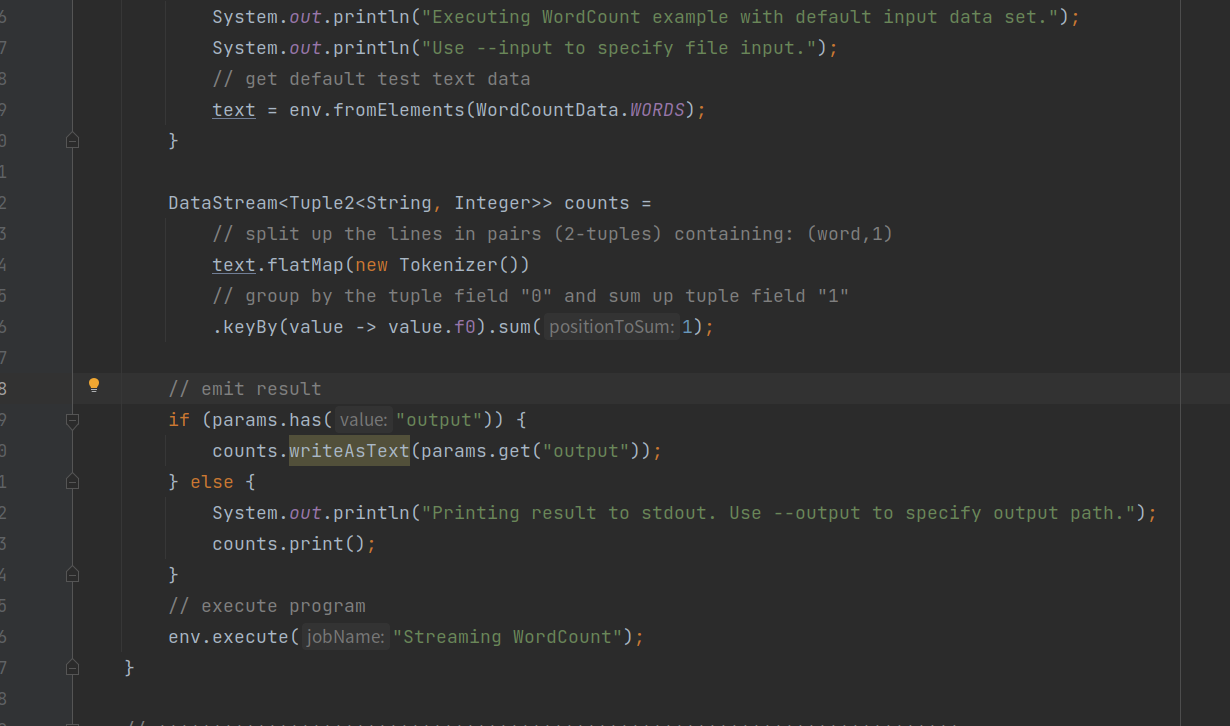

WordCount.java

//以flink自带的workdcount为学习入口
org.apache.flink.streaming.examples.wordcount.WordCount
//所有的Stream任务都最终调用 StreamExecutionEnvironment.execute() 方法

StreamExecutionEnvironment.java

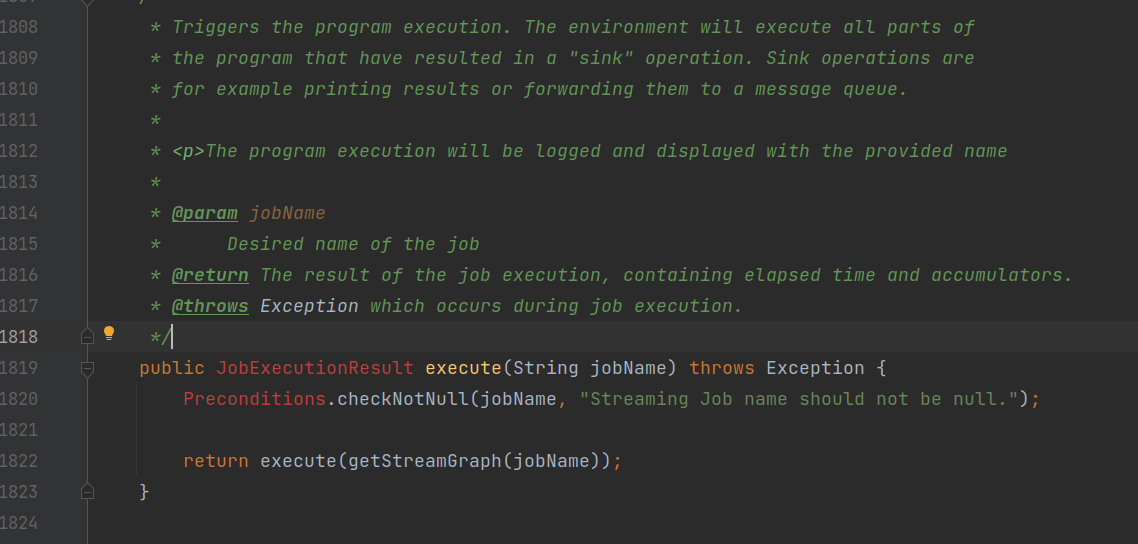

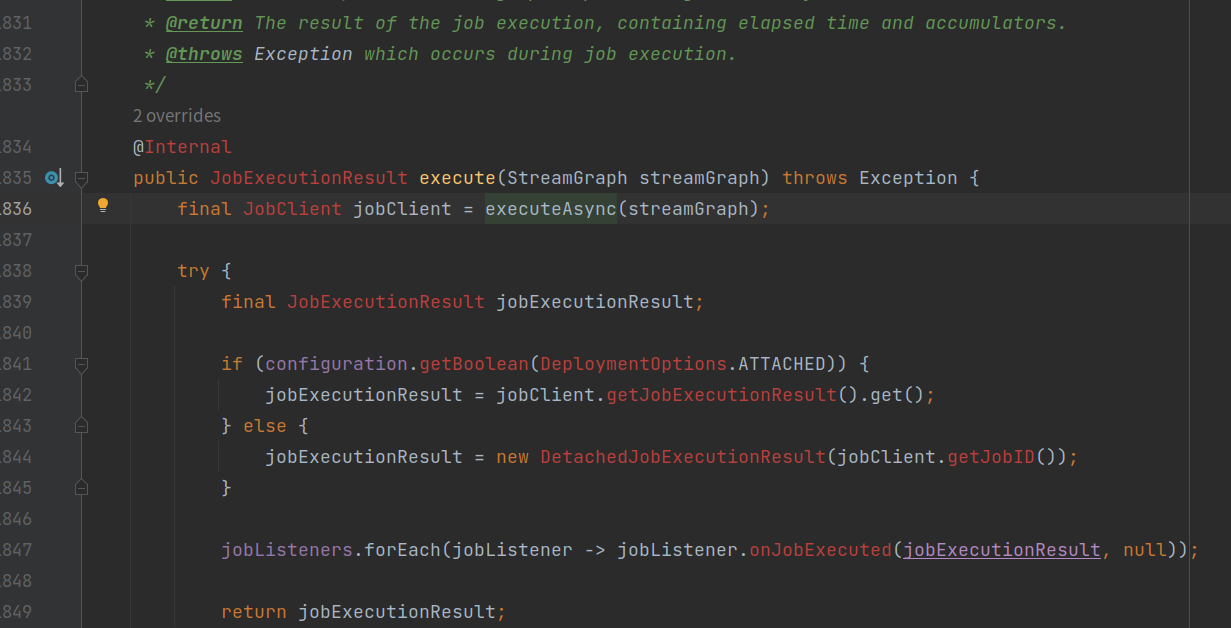

execute()方法

1. 先生成任务的执行流图-->getStreamGraph();
2. 然后调用异步执行任务的方法-->executeAsync();

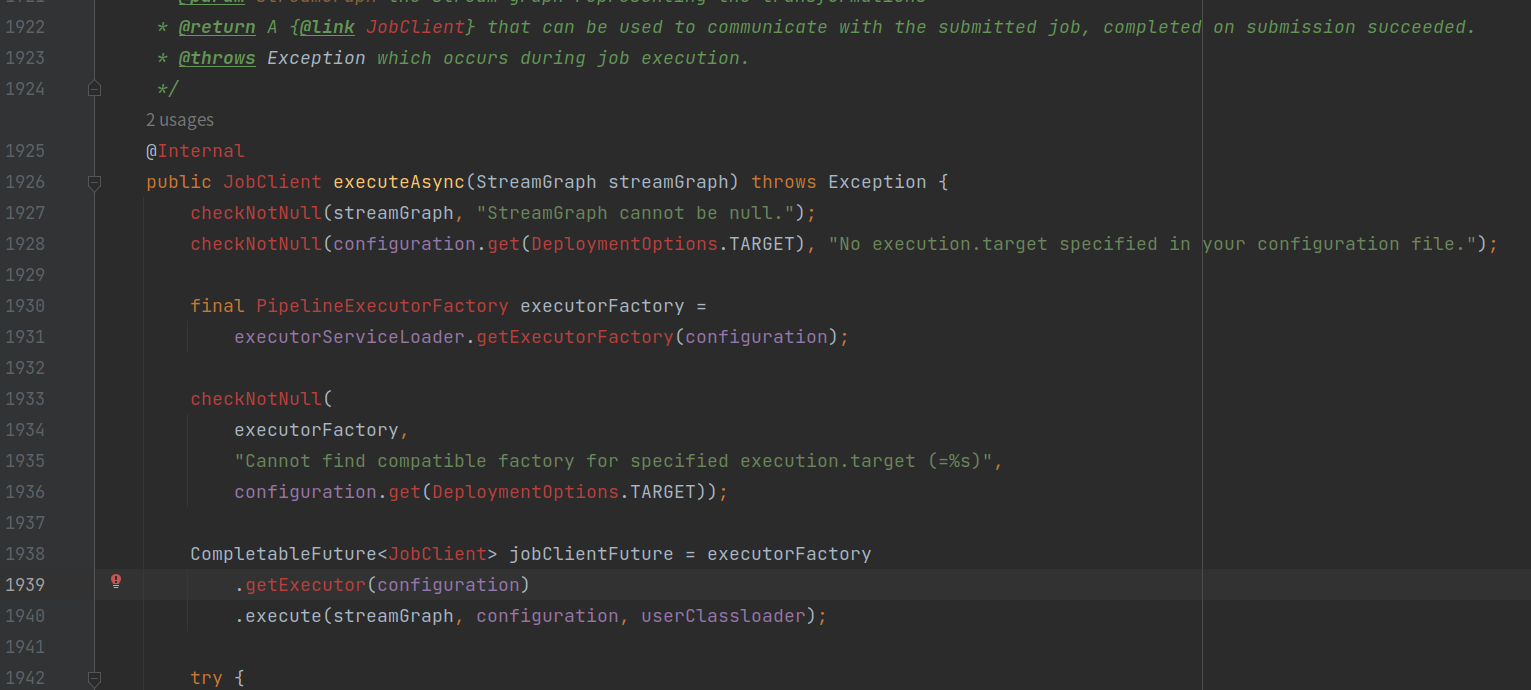

executeAsync()方法

1. 通过任务执行器工厂构建一个YarnJobClusterExecutor任务执行器实例;
2. 再调用任务执行器实例的YarnJobClusterExecutor.execute()，执行任务代码;

YarnJobClusterExecutor.java

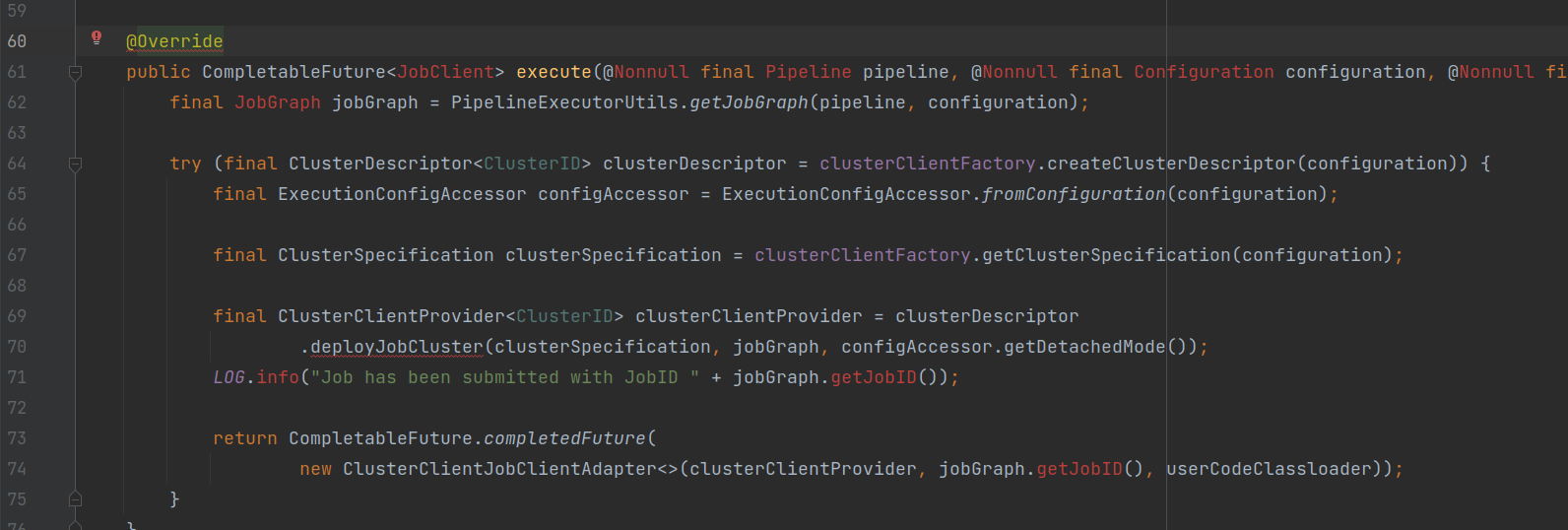

execute()方法

1. 将用户代码的流图转成Flink的JobGraph作业图;
2. 生成一个Yarn任务上下文封装类实例，配置Yarn任务上下文信息;
3. 配置Flink相关JobManager、TaskManager的资源信息;
4. 通过Yarn任务上下文实例，调用YarnClusterDescriptor.deployJobCluster()方法,部署Yarn任务;

YarnClusterDescriptor.java

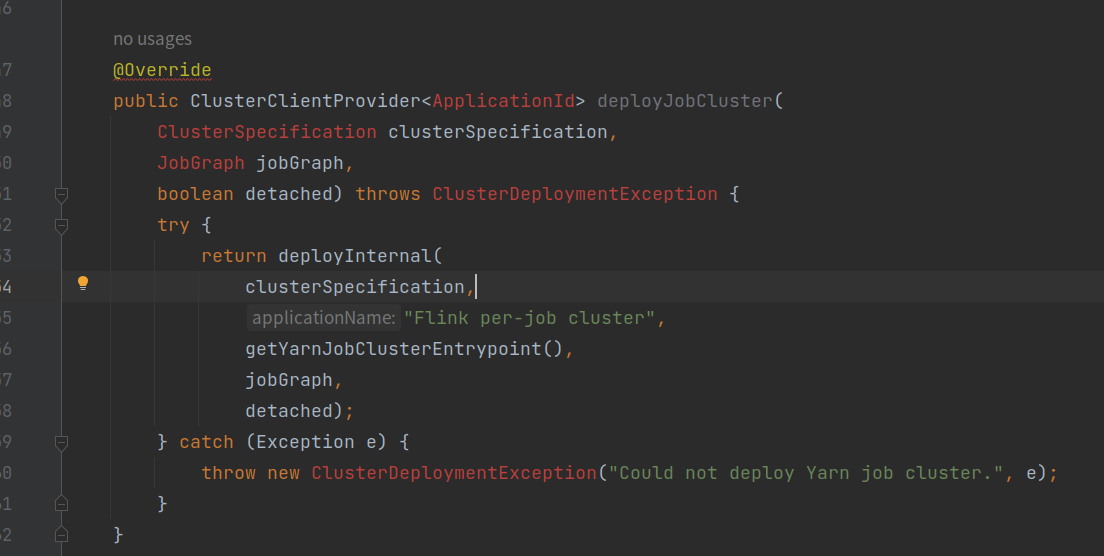

deployJobCluster()

deployInternal()

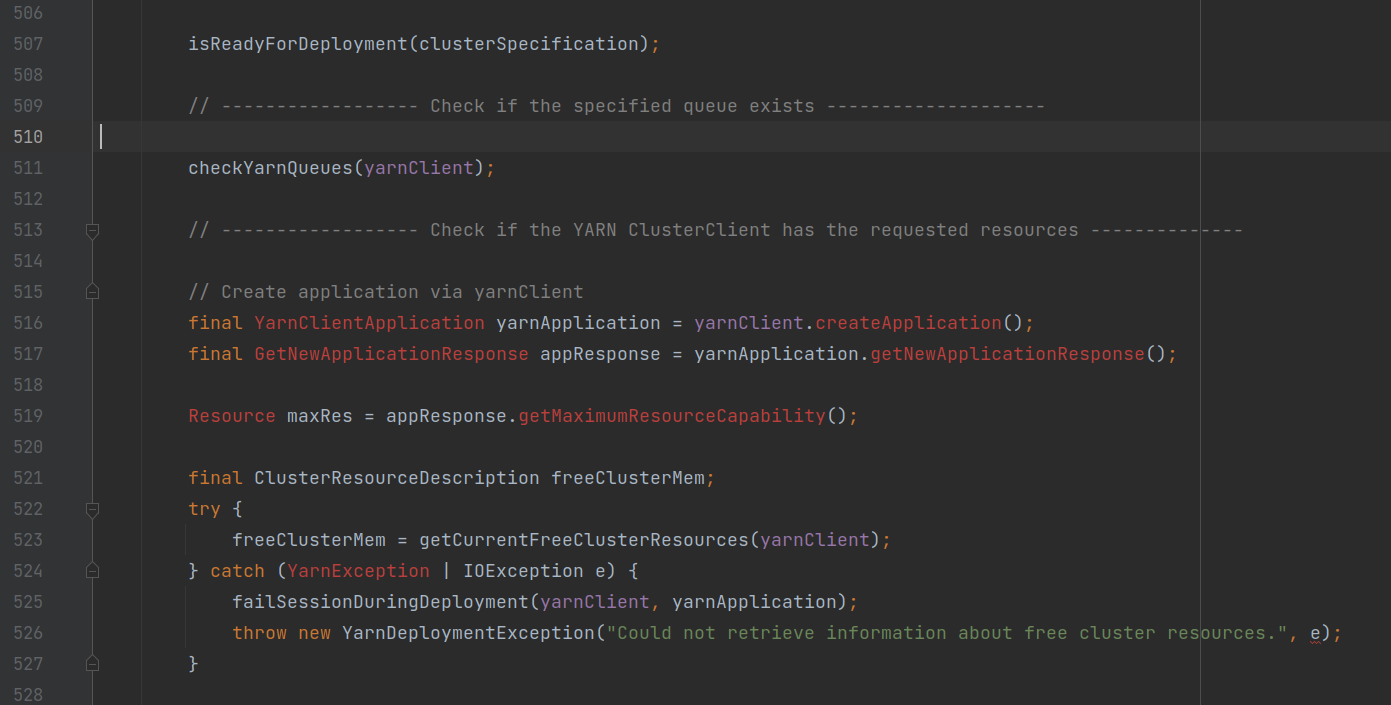

1. 验证提交至yarn集群的相关配置参数;

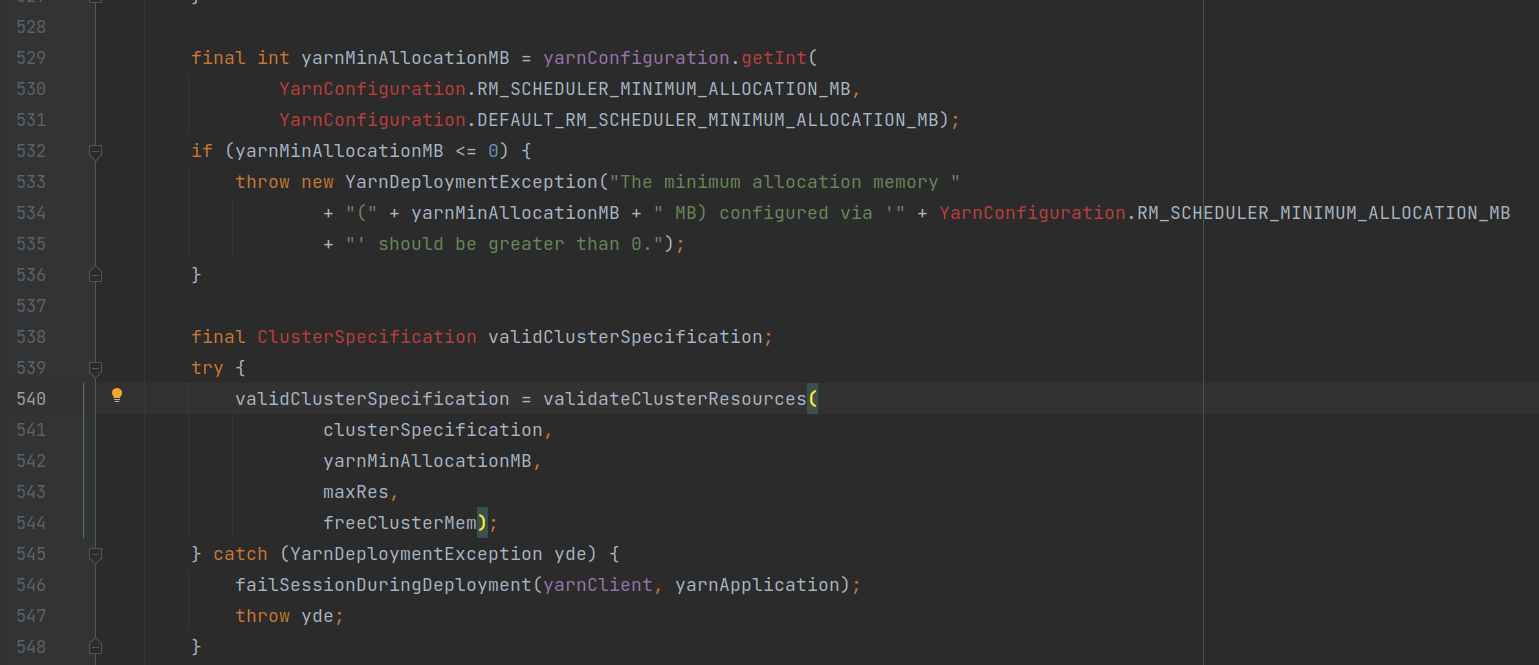

2. 检查yarn集群的当前资源是否满足任务需求;

3. 调用startAppMaster()方法，向yarn集群提交执行AppMaster(AM);

startAppMaster()

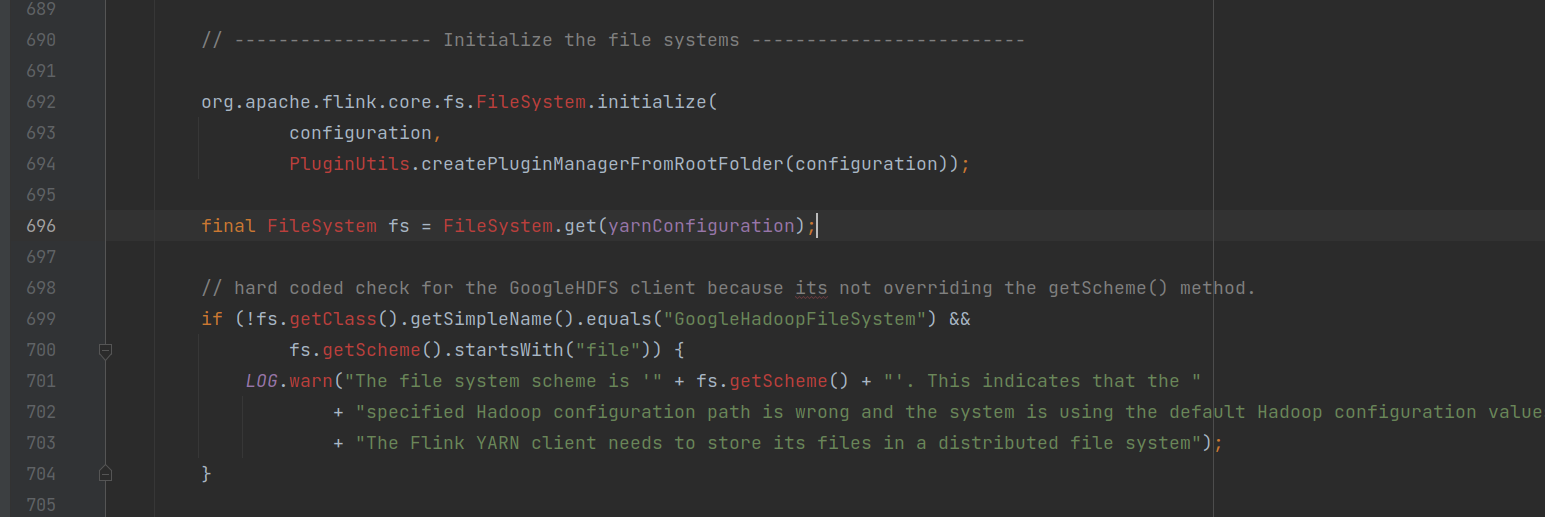

1. 初始化HDFS文件系统;

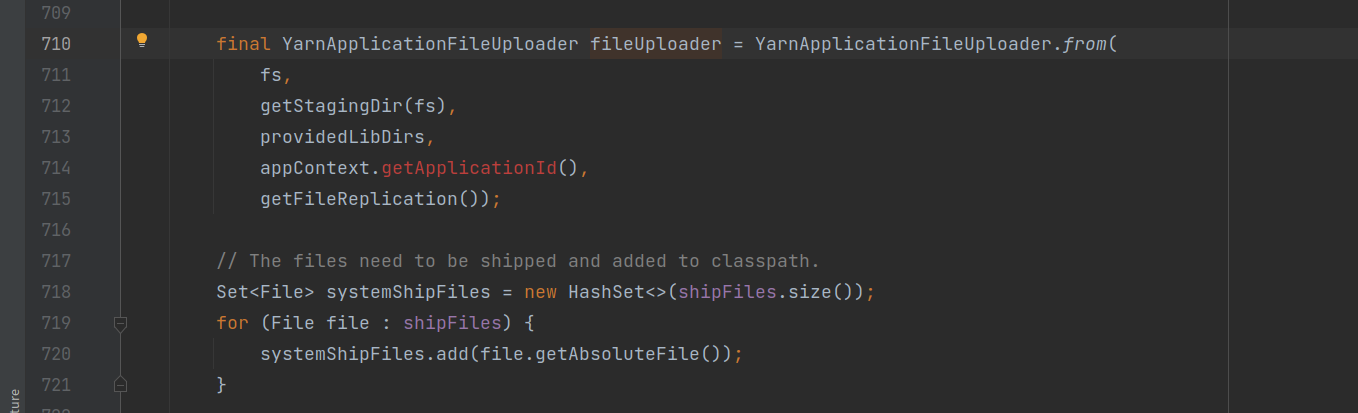

2. 将yarn任务所需的jar包等资源封装成一个上传工具Uploader;

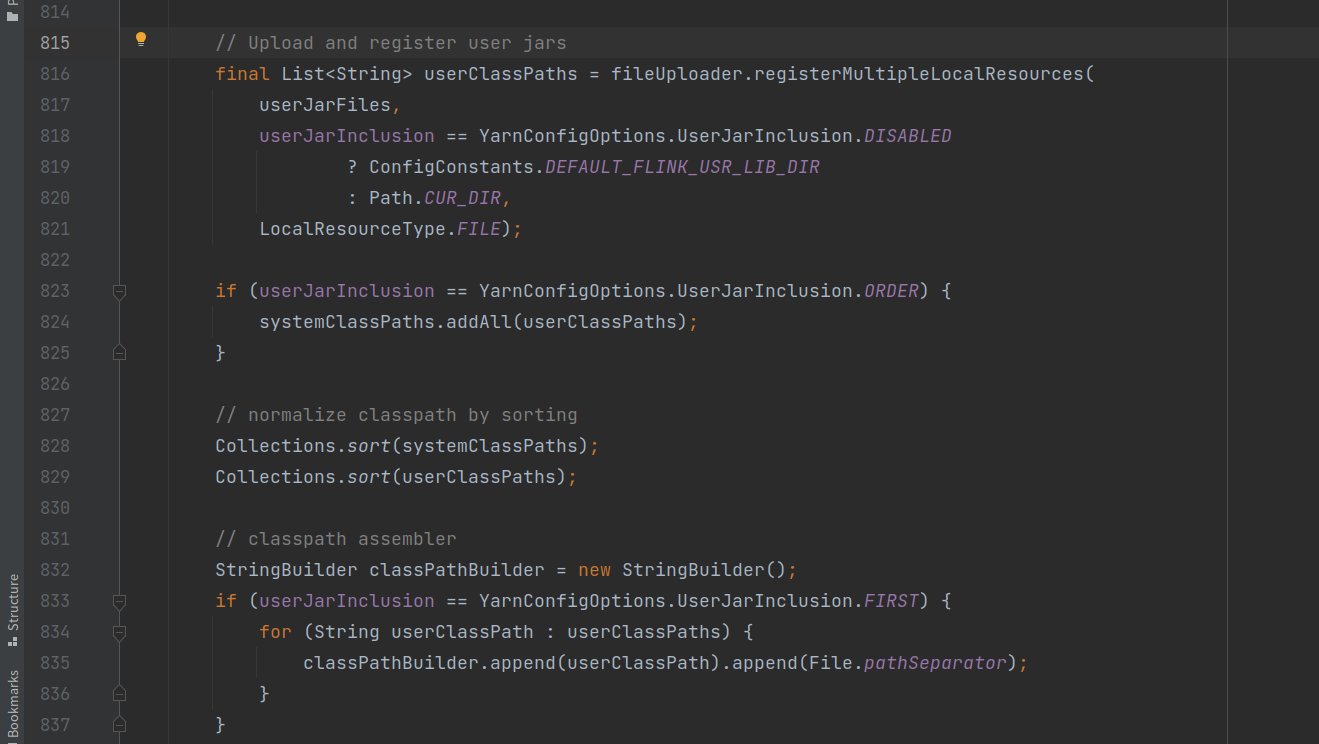

3. 用户提交的相关jar包信息封装进Uploader;

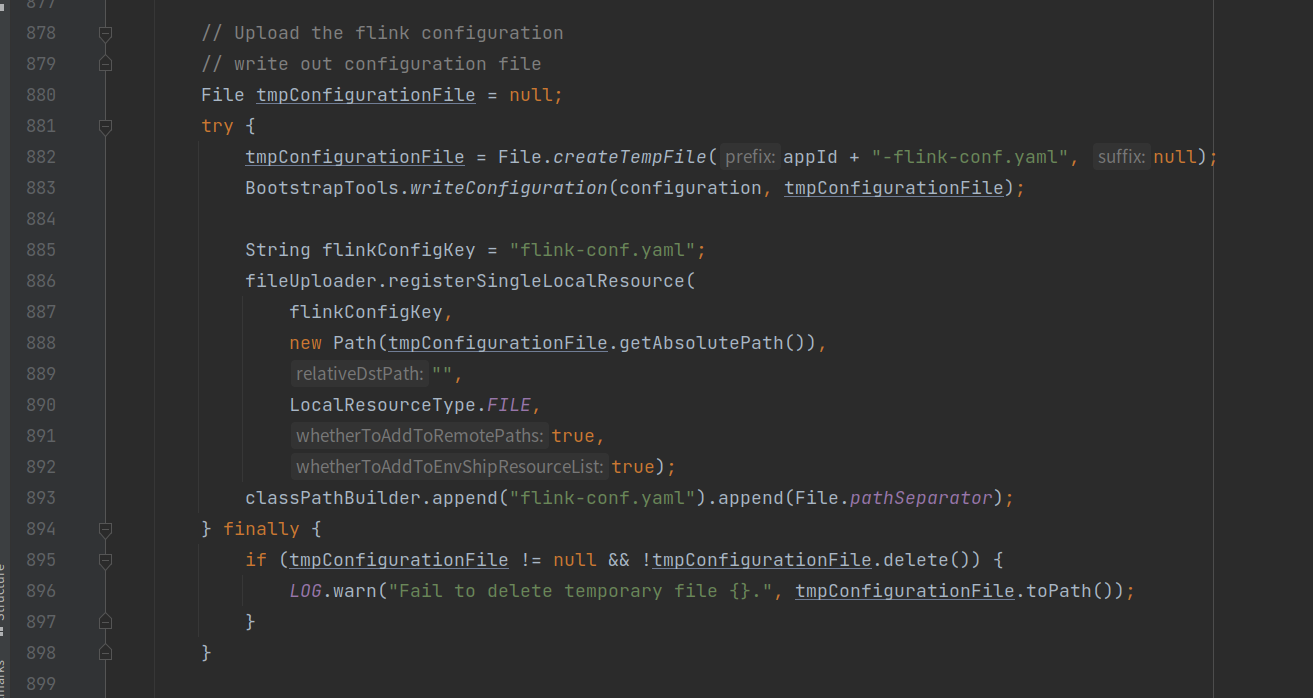

4. 封装flink配置相关配置信息;

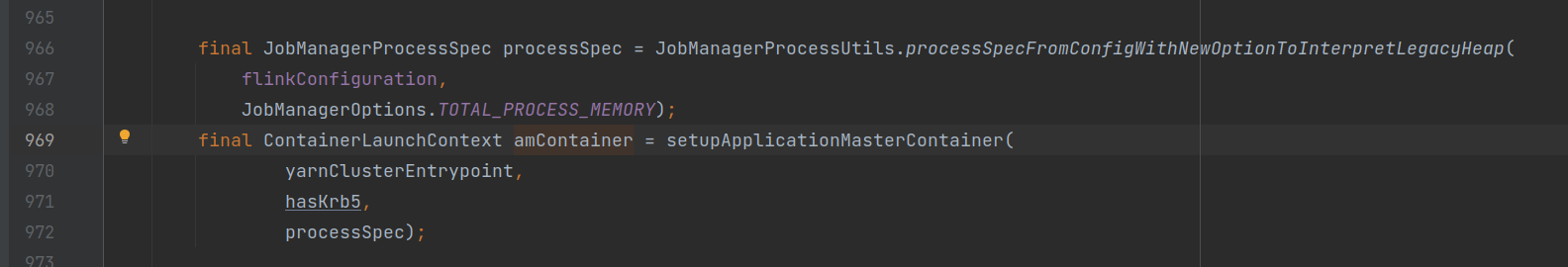

5. 配置Yarn的AM容器;
6. 指定AM要执行任务入口类;

7. 指定Yarn-AM的资源目录;

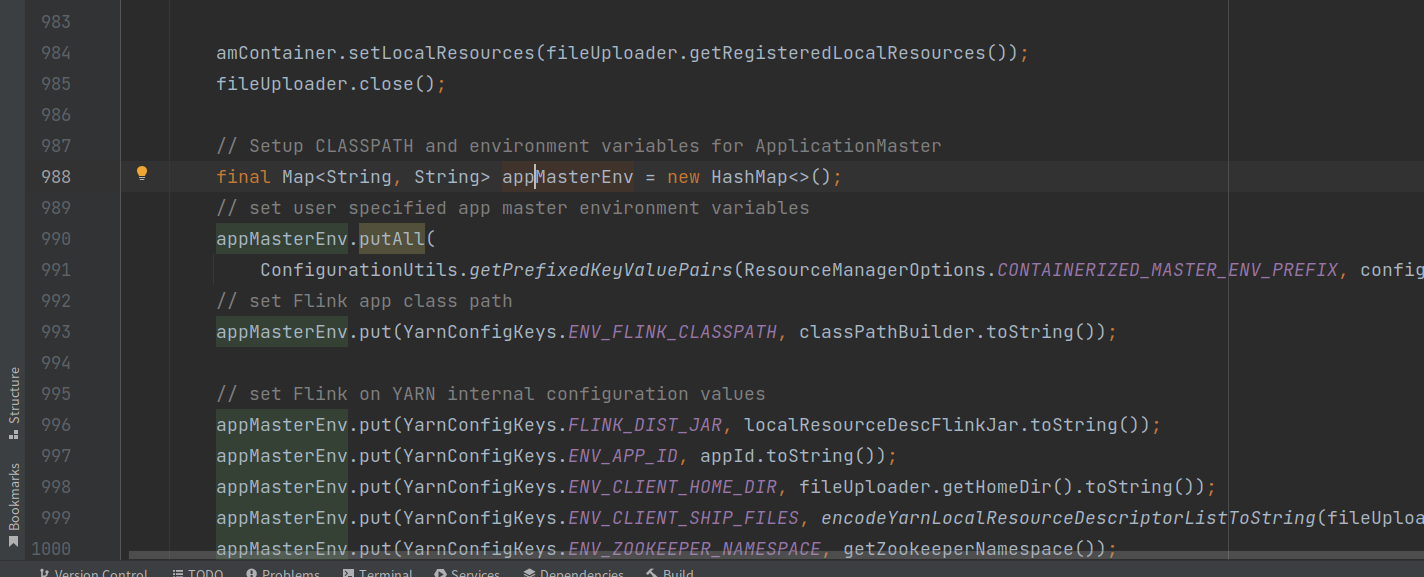

8. 设置Yarn容器相关的环境变量信息;

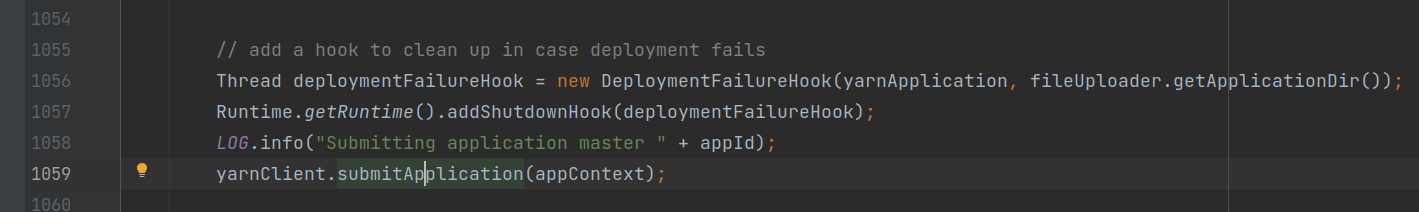

9. 调用Yarn客户端启动AM，从指定的入口类开始执行任务;

总结

flink任务起点从StreamExecutionEnvironment的execute()方法开始，依次进行flink任务环境配置，yarn环境配置，中间有不少层层调用，第一次读起来可能会有点乱，但多读几次就好了。

这里只分析到了提交至Yarn集群并启动AM窗口为止。

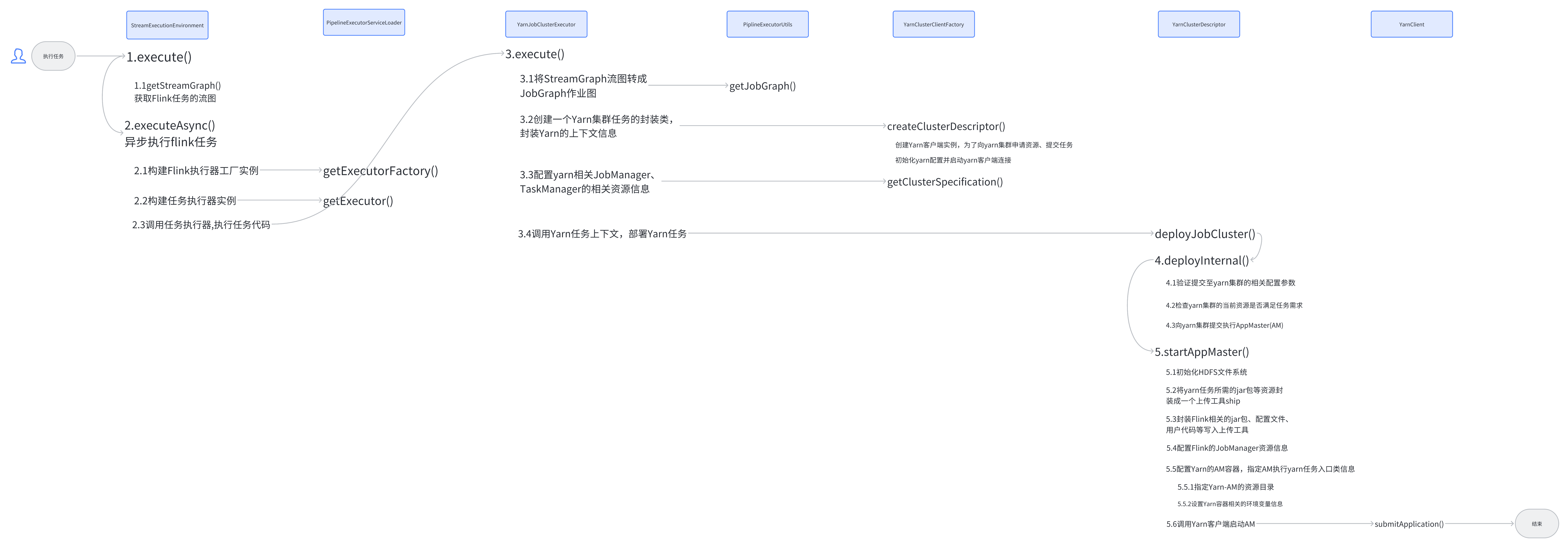

同时也画了一个关键流程的示意图：
