二.基于jenkins与gitlab的CI/CD及DevOps实战 4.2 jenkins 分布式架构、声明式pipeline详解及案例

jenkins分布式架构、声明式pipeline详解及案例

主要内容：
   Jenkins分布式架构概念与实现；
   声明式Pipeline语法结构；
   声明式Pipline快速入门；
   参数化Pipeline及高级应用；
   Jenkins通知机制，在声明式Pipeline中使用post；
   Jenkins视图简介与应用场景；
   代码质量测试工具sonarqube介绍；
   Sonarqube部署、插件管理、实现代码扫描；
   Jenkins结合sonarqube实现代码自动扫描；
   实战案例:基于Docker系统实现代码自动发布和回滚；

Jenkins分布式架构概念与实现；

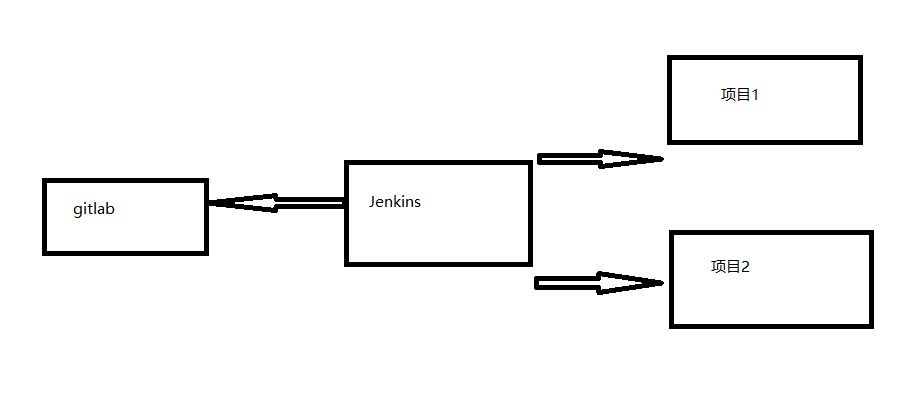

　　jenkins单节点环境：

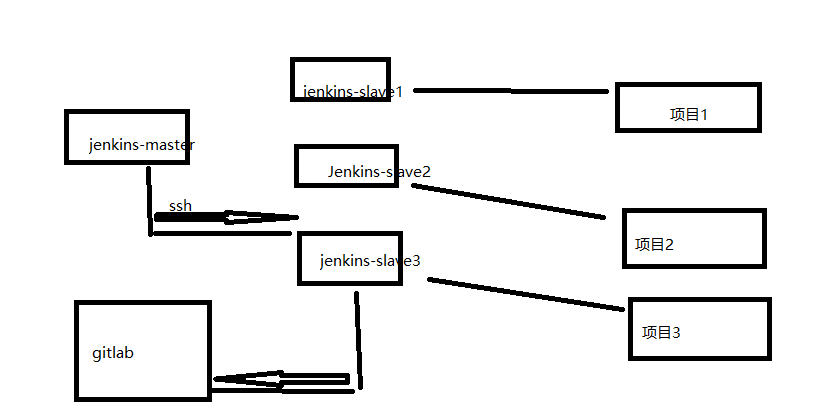

jenkins分布式环境：
　　jenkins master节点负责job的创建、管理与触发。
　　job在执行时分配给特定的jenkins slave节点执行job执行成功后由jenkins master发送邮件通知。
　　降低jenkins master的负载。
　　基于jenkins分布式架构可以快速横向扩容jenkins的构建job并发执行能力、提高部署效率。

slave节点的安装：
    环境要标准化
        JDK
        工作路径
        安装git mvn等必要的工具
    服务器配置
        CPU 内存硬盘SSD
    节点标签-label（很重要）
        对服务器进行筛选

添加jenkins slave节点：（192.168.106.191）
   jenkins slave节点创建工作目录与基本环境配置，如果jenkins slave节点需要clone代码和执行java 代码编译，则jenkins slave节点也需要配置java环境并且安装git、svn、maven等与master相同的基础运行环境，另外也要创建与master相同的数据目录，方便后期目录切换与制品同步，此路径通常与master和各node节点保持一致。
       # mkdir -p /var/lib/jenkins #创建数据目录
       # apt install openjdk-11-jdk
   root@docker-server1:/data/scripts# pwd
/data/scripts
root@docker-server1:/data/scripts# ls
laimiya-app1-deploy.sh

root@docker-server1:/data/scripts# apt install git

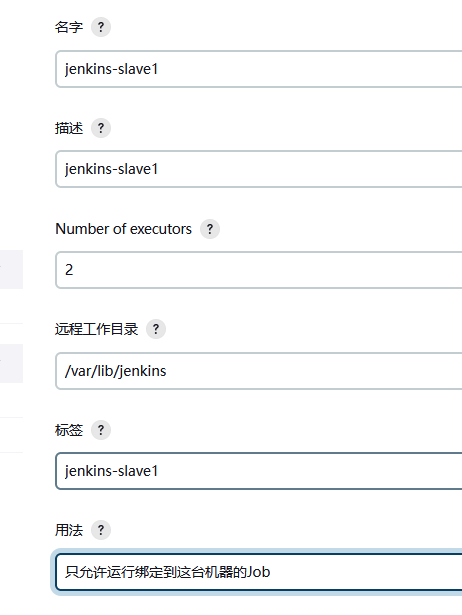

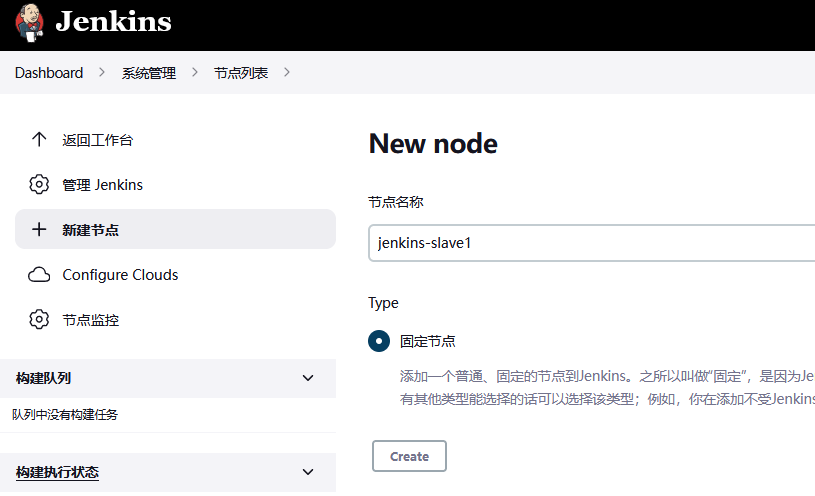

Jenkins—系统管理—节点管理—新建节点：

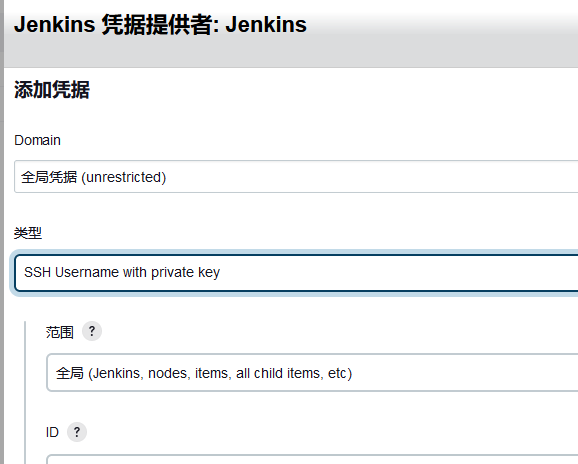

认证凭据：

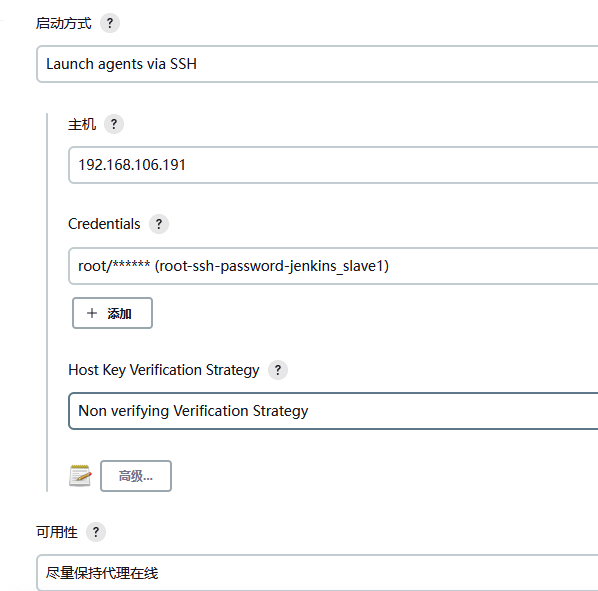

   slave启动方式：

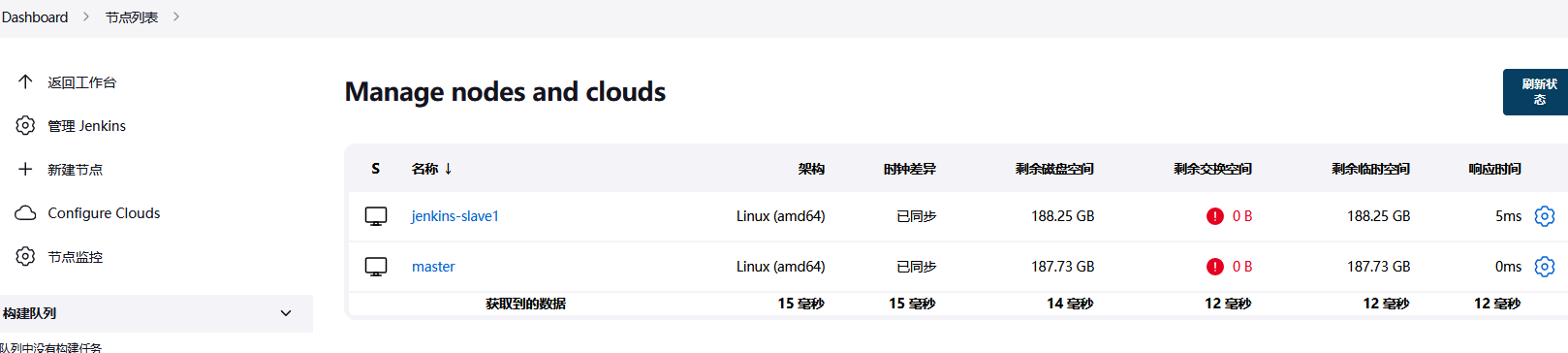

验证jenkins slave节点状态：

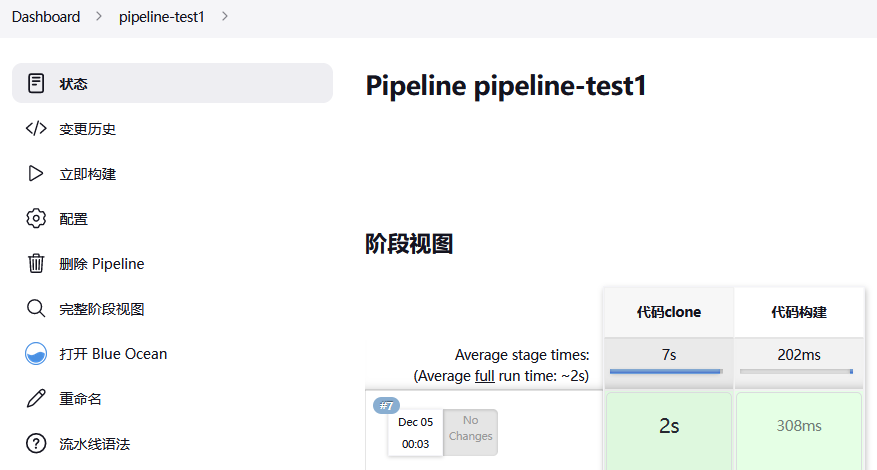

jenkins slave节点执行job：(结合pipeline，如下)

声明式Pipeline语法结构；

pipline 简介：
   pipline运行在jenkins 2.X版本的核心插件，Pipline就是一套运行于Jenkins上的工作流框架，将原本独立运行于单个或者多个节点的任务连接起来，实现单个任务难以完成的复杂发布流程，从而实现单个任务很难实现的复杂流程编排和任务可视化。

   流水线的优势：
       可持续性：jenkins的重启或者中断后不影响已经执行的Pipline Job
       支持暂停：pipline可以选择停止并等待人工输入或批准后再继续执行。
       可扩展性：通过groovy的编程更容易的扩展插件。
       并行执行：通过groovy脚本可以实现step，stage间的并行执行,提高构建效率。

   流水线的分类及对比：
       pipline流水线分为脚本式流水线与声明式流水线
       1.语法差异，声明式的在pipline {}块中定义，脚本式直接以node开始
       2.脚本式的在一台节点执行所有操作，而声明式可以将不同的job定义到不同的节点执行。
       3.声明式比脚本式的写法更复杂，但功能更强大
       4.目前主要使用声明式较多

pipline 语法简介：
   流水线过程定义在 Pipeline{}块中，在Pipeline 块定义了整个流水线中完成的所有的操作。

   Stage：阶段，一个pipline可以划分为若干个stage，每个stage都是一个操作阶段，比如代码clone、代码编译、代码测试和代码部署，阶段是一个逻辑分组，在pipline中可以实现跨多个node执行不同的stage。
   Step：步骤，step是jenkins pipline最基本的操作单元，一个stage中可以有多个step，例如在代码clone的stage中需要定义代码clone的step、在代码编译stage需要定义代码编译的step。
   Node：jenkins工作节点，可以是jenkins master也可以是jenkins slave，node是执行step的具体服务器。

pipline 语法-指定节点：
基于agent指令选择jenkins节点：
   any：可以在任何可用的节点执行，有jenkins自动分配
pipeline {
agent any
}
none：表示pipline脚本没有定义在默认执行的jenkins节点，需要在后续的每一个stage中单独定义节点

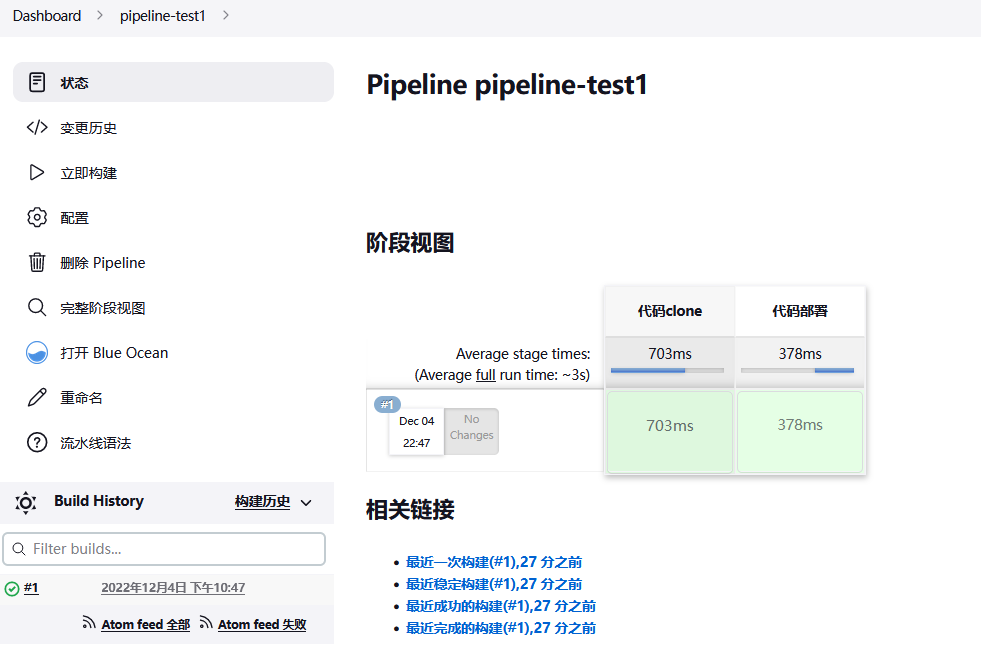

pipeline {
agent none
stages {
    stage('代码clone'){
      agent any
        steps{
          sh 'echo 代码clone'
    }
}
    stage('代码部署'){
      agent any
        steps{
          sh 'echo 代码部署'
        }
    }
}
}

基于agent指令选择jenkins节点：

label：通过标签指定在指定的节点执行从操作：

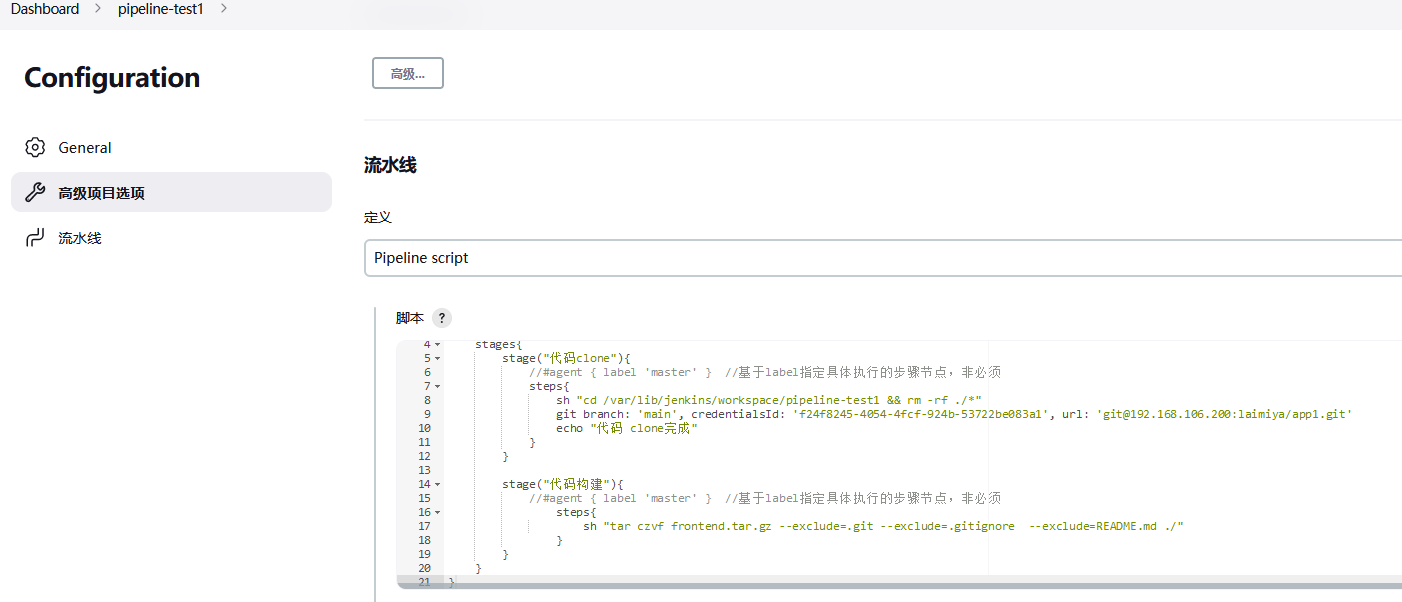

pipeline{
    //agent any //全局必须带有agent,表明此pipeline执行节点
    agent { label 'jenkins-slave1' } //基于label指定具体执行的步骤节点，非必须
    stages{
        stage("代码clone"){
            //#agent { label 'master' } //基于label指定具体执行的步骤节点，非必须
            steps{
                sh "cd /var/lib/jenkins/workspace/pipeline-test1 && rm -rf ./*"
                git branch: 'main', credentialsId: 'f24f8245-4054-4fcf-924b-53722be083a1', url: 'git@192.168.106.200:laimiya/app1.git'
                echo "代码 clone完成"
            }
        }

        stage("代码构建"){
            //#agent { label 'master' } //基于label指定具体执行的步骤节点，非必须
                steps{
                    sh "tar czvf frontend.tar.gz --exclude=.git --exclude=.gitignore --exclude=README.md ./"
                }
       }
    }
}

node：和 label 的功能类似都是用于指定节点，区别是node可以额外设置一些参数配置，比如设置customWorkspace(设置当前stage的自定义工作目录)
pipeline {
agent none
stages {
    stage('代码clone'){
      agent {
        node {
          label 'jenkins-master'
          customWorkspace "/data/gitdata/magedu"
       }
      }
      steps {
        sh "echo 代码clone"
      }
   }
    stage('代码部署'){
      agent {
        node {
          label 'jenkins-master'
          customWorkspace "/data/gitdata/magedu"
       }
      }
      steps {
       sh "echo 代码部署"
      }
    }
}
}

基于input实现交互式操作：（基本不使用）
Input 指令可以在流水线中实现必要的交互式操作，比如选择要部署的环境、是否向后继续执行任务等。
input配置简介：
   message：必选，在input界面的提示信息，比如：“是否继续？”等，内容可自定义。
   id：可选，input 的标识符，默认为 stage 的名称。
   ok：可选，确认按钮的显示信息，比如可以是“确定”、“允许”等自定义内容，默认继续为Proceed 、取消为 Abort。
   submitter：可选，允许提交 input 操作的用户或组的名称，如果为空，任何登录用户均可提交 input。
   parameters：提供一个参数列表供 input 使用。

pipeline {
agent any
stages {
    stage('交互测试') {
      input {
        message "是否继续部署?"
        ok "继续部署"
        submitter "jenkinsadmin"
      }
      steps {
        echo "Hello jenkins!"
      }
    }
}
}

Jenkins通知机制，在声明式Pipeline中使用post；

post指令：
post一般用于pipline流水线执行后的进一步处理，比如错误通知等，post可以针对流水线不同的执行结果做出不同的处理，比如执行成功做什么处理、执行失败做什么处理等。
post条件简介：
 Post 可以定义在 Pipeline 或 stage 中，目前支持以下条件：
always：无论Pipeline或stage的最后是执行成功还是失败,都执行post中定义的指令。
changed：只有当前Pipeline或stage的完成状态与它之前的运行不同时,比如从成功转换为失败、或从失败转换为成功,才执行post中定义的指令。
fixed：当本次Pipeline或stage成功,且上一次构建是失败或不稳定时,就执行post中定义的指令,从失败转换为成功。
regression：当本次Pipeline或stage的状态为失败、不稳定或终止,且上一次构建的状态为成功时,就执行post中定义的指令,从成功转换为失败。
failure：只有当前Pipeline或stage的完成状态为失败(failure),才允许在post部分运行该步骤,而且通常这时在Web界面中显示为红色。
success：当前执行状态为成功(success),执行post步骤,通常在Web界面中显示为蓝色或绿色。
unstable：当前状态为不稳定(unstable),执行post步骤,通常原因是由于测试失败或代码违规等造成,而且会在Web界面中显示为黄色。
aborted：当前状态为终止(aborted),执行该post步骤,通常由于流水线被手动终止触发,这时在在Web界面中显示为灰色。
unsuccessful：当前状态只要不是success时,执行该post步骤；
cleanup：无论pipeline或stage的完成状态如何,都允许运行该post中定义的指令,和always的区别在于cleanup会在post其它条件执行之后执行(最后执行cleanup)。

post发送邮件通知示例：

pipeline-post-test 演示在这执行异常后post阶段的操作，cleanup会晚于always执行，发送邮件需要提前配置好jenkins的邮件通知配置：

pipeline {
agent any
stages {
    stage('post测试-代码clone阶段') {
      steps {
        sh 'echo git clone'
        sh 'cd /data/xxx' //此步骤会执行失败，用于验证构建失败的邮件通知
      }
      post {
        cleanup {
          echo "post cleanup-->测试是否执行"
        }
        always {
          echo "post always"
        }
        aborted {
          echo "post aborted"
        }
        success {
          script {
            mail to: '253818242@qq.com',
            subject: "Pipeline Name: ${currentBuild.fullDisplayName}",
            body: " ${env.JOB_NAME} -Build Number-${env.BUILD_NUMBER} - 构建成功!\n 点击链接 ${env.BUILD_URL} 查看详情"
          }
        }
        failure {
          script {
            mail to: '253818242@qq.com',
            subject: "Pipeline Name: ${currentBuild.fullDisplayName}",
            body: " ${env.JOB_NAME} -Build Number-${env.BUILD_NUMBER} - 构建失败!\n 点击链接 ${env.BUILD_URL} 查看详情"
          }
        }
      }
    }
}
}

声明式Pipline快速入门；

pipline环境变量：
基于environment传递环境变量：
pipeline {
agent any
environment {   //全局的变量，在当前pipline所有的stage中都会生效
    NAME='user1'
    PASSWD='123456'
}
stages {
    stage('环境变量stage1') {
      environment { //定义在stage中的变量只会在当前stage生效，其他的stage不会生效
        GIT_SERVER = 'git@172.31.5.101:magedu/app1.git'
      }
      steps {
        sh """
            echo '$NAME'
            echo '$PASSWD'
            echo '$GIT_SERVER'
        """
      }
    }
    stage('环境变量stage2') {
      steps {
        sh """
            echo '${NAME}'
            echo '$PASSWD'
        """
      }
    }
}
}

参数化Pipeline及高级应用；

pipline参数简介：
基于parameters给step传递参数：
 可以基于parameters自定义参数，参数用于在执行pipline流水线的时候传递给step进行使用，比如传递选项参数、gitlab的分支、镜像仓库、镜像tag等信息。
parameters简介：
 string： #字符串类型参数，可以传递账户名、密码等参数
 text： #文本型参数，一般用于定义多行文本内容的变量。
 booleanParam：#布尔型参数
 choice：#选择型参数，一般用于给定几个可选的值，然后选择其中一个进行赋值使用
 password： #密码型变量，一般用于定义敏感型变量，在 Jenkins 控制台会输出为*隐藏密码
pipline参数示例：
示例：
pipeline {
agent any
parameters {
    string(name: 'BRANCH', defaultValue: 'develop', description: '分支选择')   //字符串参数，会配置在jenkins的参数化构建过程中
    choice(name: 'DEPLOY_ENV', choices: ['develop', 'production'], description: '部署环境选择') //选项参数，会配置在jenkins的参数化构建过程中
}
stages {
    stage('测试参数1') {
      steps {
        sh "echo $BRANCH"
      }
    }
    stage('测试参数2') {
      steps {
        sh "echo $DEPLOY_ENV"
      }
    }
}
}

pipline if指令：
   基于if指令实现流程判断：
pipeline {
agent any
environment {
       //代码仓库变量
      def BRANCH_NAME = 'main'
   }
stages {
      stage('if指令测试') {
         steps {
            script {
              if (env.BRANCH_NAME == 'main') {
　　　　　　echo '我是master'
　　　　} else if (env.BRANCH_NAME =='develop'){
　　　　　　echo '我是develop'
　　　　} else {
　　　　　　echo '我是默认的'
}
}
}
}
}
}

options选项配置参数简介：
buildDiscarder(logRotator(numToKeepStr: '5')) //保留5个历史构建版本
timeout(time: 5, unit: 'MINUTES') //定义任务执行超时时间1小时，如果不加unit参数默认时间单位为分钟，支持NANOSECONDS，MICROSECONDS，MILLISECONDS，SECONDS，MINUTES，HOURS，DAYS
timestamps() //在控制台显示命令执行的时间，格式为10:58:39
retry(2) //流水线构建失败后重试次数为2次

options选项配置参数示例：
示例：
pipeline {
    agent any
    environment { //全局的变量，在当前pipline所有的stage中都会生效
　　NAME='user1'
　　PASSWD='123456'
}
　　options { //定义pipline参数
         buildDiscarder(logRotator(numToKeepStr: '5')) //保留5个历史构建版本
　　 timeout(time: 5, unit: 'MINUTES') //定义任务执行超时时间1小时，如果不加unit参数默认时间单位为分钟，支持NANOSECONDS，MICROSECONDS，MILLISECONDS，SECONDS，MINUTES，HOURS，DAYS
         timestamps() //在控制台显示命令执行的时间，格式为10:58:39
         retry(2) //流水线构建失败后重试次数为2次
}
　　stages {
　　 stage('代码clone') {
　　　　environment { //定义在stage中的变量只会在当前stage生效，其他的stage不会生效
　　　　GIT_SERVER = 'git@192.168.106.200:laimiya/app1.git'
}
　　steps {
　　　　sh """
　　　　　　echo '代码clone'
　　　　　　"""
}
}
}
}
