mha高可用master failover数据补齐过程--源码级别

1.master failover not gtid

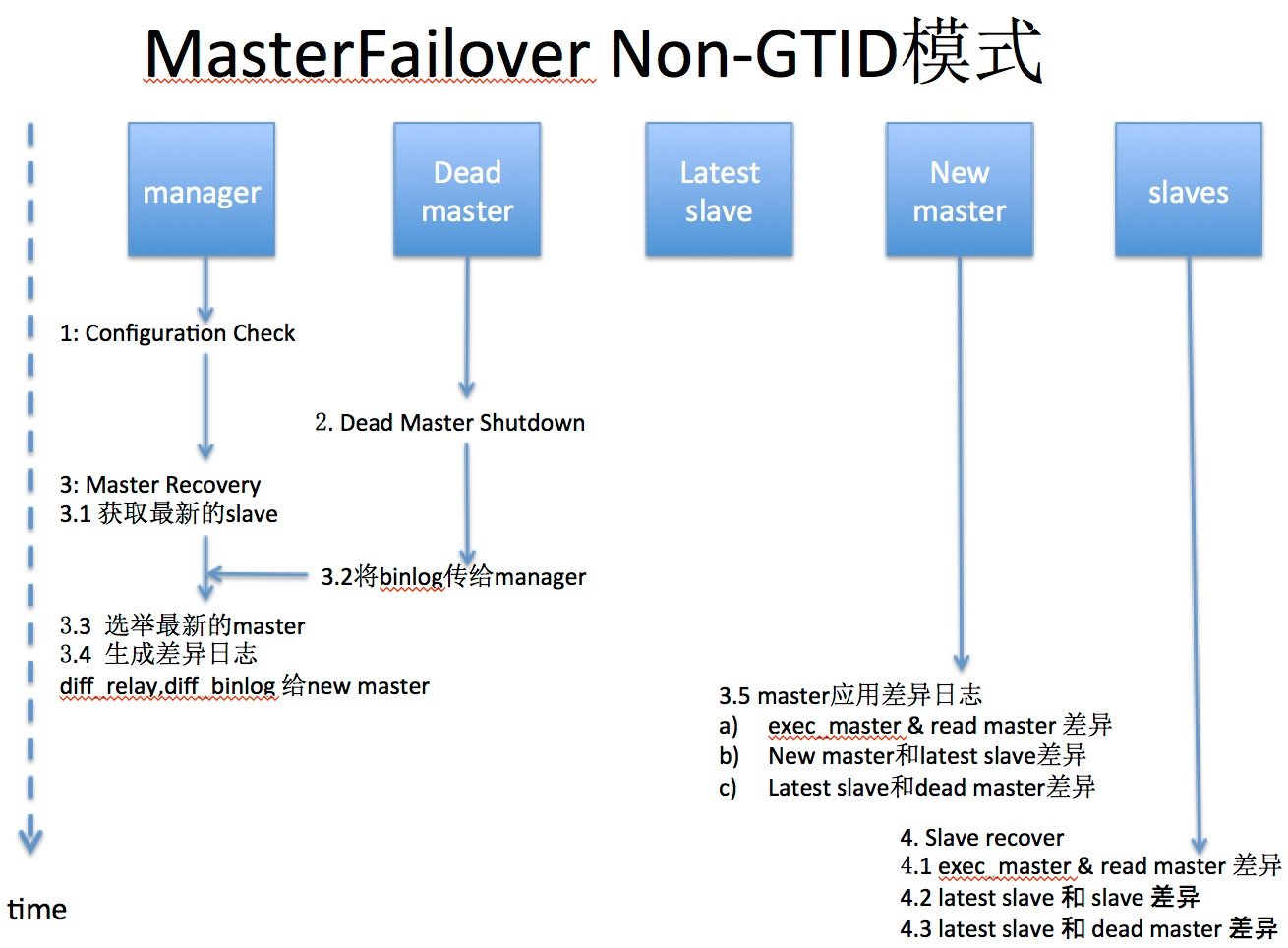

传统方式复制master failover图

　具体过程

Phase 1: Configuration Check Phase
    1.init_config(): # 初始化配置
    2.MHA::ServerManager::init_binlog_server: # 初始化binlog server
    3.check_settings()
        a. check_node_version(): # 查看MHA的版本
        b. connect_all_and_read_server_status(): # 检测确认各个Node节点MySQL是否可以连接
        c. get_dead_servers()，get_alive_servers()，get_alive_slaves()：# 再次检测一次node节点的状态
        d. print_dead_servers(): # 是否挂掉的master是否是当前的master
        e. MHA::DBHelper::check_connection_fast_util : # 快速判断dead server，是否真的挂了，如果ping_type=insert，不会double check
        f. MHA::NodeUtil::drop_file_if($_failover_error_file|$_failover_complete_file): # 检测上次的failover文件
        g. 如果上次failover的时间在8小时以内，那么这次就不会failover,除非配置了额外的参数
        h. start_sql_threads_if(): # 查看所有slave的Slave_SQL_Running是否为Yes，若不是则启动SQL thread

    4.is_gtid_auto_pos_enabled(): # 判断是否是GTID模式

Phase 2: Dead Master Shutdown Phase..
    1.force_shutdown($dead_master):
        a.stop_io_thread(): # stop所有slave的IO_thread
        b.force_shutdown_internal($dead_master):
          b_1. master_ip_failover_script: # 如果有这个脚本，则执行里面的逻辑(比如：切换vip)
          b_2. shutdown_script：# 如果有这个脚本，则执行里面的逻辑（比如：Power off 服务器）

Phase 3: Master Recovery Phase..
    Phase 3.1: Getting Latest Slaves Phase..
        * check_set_latest_slaves()
            a. read_slave_status(): # 获取所有show slave status 信息
            b. identify_latest_slaves(): # 找到最新的slave是哪个
            c. identify_oldest_slaves(): # 找到最老的slave是哪个

    Phase 3.2: Saving Dead Master’s Binlog Phase..
        * save_master_binlog($dead_master);
            -> 如果dead master可以ssh，那么
                b_1_1. save_master_binlog_internal:# 用node节点save_binary_logs脚本拷贝相应binlog到manager
                    diff_binary_log # 生产差异binlog日志
                b_1_2. file_copy: # 将差异binlog拷贝到manager节点的 manager_workdir目录下

            -> 如果dead master不可以ssh
               b_1_3. # 那么差异日志就会丢失

    Phase 3.3: Determining New Master Phase..
        b. 如果GTID auto_pos没有打开，调用find_latest_base_slave()
            b_1. find_latest_base_slave_internal: # 寻找拥有所有relay-log的最新slave，如果没有，则failover失败
                    b_1_1. find_slave_with_all_relay_logs:
                            b_1_1_1. apply_diff_relay_logs: # 查看最新的slave是否有其他slave缺失的relay-log

        c. select_new_master: # 选举new master
            c_1. MHA::ServerManager::select_new_master:
               #If preferred node is specified, one of active preferred nodes will be new master.
               #If the latest server behinds too much (i.e. stopping sql thread for online backups), we should not use it as a new master, but we should fetch relay log there
               #Even though preferred master is configured, it does not become a master if it's far behind
               get_candidate_masters(): # 获取配置中候选节点
               get_bad_candidate_masters(): # 以下条件不能成为候选master
                   # dead server
                   # no_master >= 1
                   # log_bin=0
                   # oldest_major_version=0
                   # check_slave_delay: # 检查是否延迟非常厉害（可以通过设置no_check_delay忽略）
                       {Exec_Master_Log_Pos} + 100000000 # 只要binlog position不超过100000000 就行

        选举流程： 先看candidate_master，然后找 latest slave, 然后再随机挑选

    Phase 3.3(3.4): New Master Diff Log Generation Phase..
        * recover_master_internal
            recover_relay_logs: # 判断new master是否为最新的slave，如果不是，则生产差异relay logs，并发送给新master
            recover_master_internal: # 将之前生产的dead master上的binlog传送给new master

    Phase 3.4: Master Log Apply Phase..
        * apply_diff:
            a. wait_until_relay_log_applied:  # 直到new master完成所有relay log，否则一直等待

            b. 判断Exec_Master_Log_Pos == Read_Master_Log_Pos, # 如果不等，那么生产差异日志：
                save_binary_logs --command=save

            c. apply_diff_relay_logs --command=apply：# 对new master进行恢复
                c_1. exec_diff:Exec_Master_Log_Pos和Read_Master_Log_Pos的差异日志 # 这是在应用new master自己还未执行的relay log
                c_2. read_diff:new master与lastest slave的relay log的差异日志 # 这是应用拥有最多dead master的slave的relay log， 因为new master不一定是拥有dead master最多的数据。
                c_3. binlog_diff:lastest slave与daed master之间的binlog差异日志 #

        * 如果设置了master_ip_failover_script脚本，那么会执行这里面的脚本（一般用来漂移vip）
        * disable_read_only(): 允许new master可写

Phase 4: Slaves Recovery Phase..
    # recover_slaves_internal

    Phase 4.1: Starting Parallel Slave Diff Log Generation Phase..
        recover_all_slaves_relay_logs: # 生成Slave与New Slave之间的差异日志，并将该日志拷贝到各Slave的工作目录下

    Phase 4.2: Starting Parallel Slave Log Apply Phase..
        * recover_slave: # 对每个slave进行恢复，跟以上Phase 3.4: Master Log Apply Phase中的 apply_diff一样
        * change_master_and_start_slave：# 重新指向到new master，并且start slave

Phase 5: New master cleanup phase..
    # reset_slave_on_new_master
    在new master上执行reset slave all;

　总结：

生成差异binlog：
    如果dead master可以ssh:
        传统方式复制通过node节点上的save_binary_logs脚本从dead master上保存binlog，通过生成差异binlog日志，将差异binlog拷贝到manager节点的 manager_workdir目录下

    如果dead master不可以ssh
        那么差异日志就会丢失，也就是会丢失数据。

选主：
    以下条件不能成为候选master
        # dead server
        # no_master >= 1
        # log_bin=0
        # oldest_major_version=0
        # check_slave_delay

生成差异relay log：
    判断new master是否为最新的slave，如果不是，则生产差异relay logs，并发送给新master
    2.将之前生产的dead master上的binlog传送给new master

 pass

2.master failover gtid

gtid复制方式 mha failover 流程图

具体过程

Phase 1: Configuration Check Phase
    1.init_config(): # 初始化配置
    2.MHA::ServerManager::init_binlog_server: # 初始化binlog server
    3.check_settings()
        a. check_node_version(): # 查看MHA的版本
        b. connect_all_and_read_server_status(): # 检测确认各个Node节点MySQL是否可以连接
        c. get_dead_servers()，get_alive_servers()，get_alive_slaves()：# 再次检测一次node节点的状态
        d. print_dead_servers(): # 是否挂掉的master是否是当前的master
        e. MHA::DBHelper::check_connection_fast_util : # 快速判断dead server，是否真的挂了，如果ping_type=insert，不会double check
        f. MHA::NodeUtil::drop_file_if($_failover_error_file|$_failover_complete_file): # 检测上次的failover文件
        g. 如果上次failover的时间在8小时以内，那么这次就不会failover,除非配置了额外的参数
        h. start_sql_threads_if(): # 查看所有slave的Slave_SQL_Running是否为Yes，若不是则启动SQL thread

    4.is_gtid_auto_pos_enabled(): # 判断是否是GTID模式

Phase 2: Dead Master Shutdown Phase..
    1.force_shutdown($dead_master):
        a.stop_io_thread(): # stop所有slave的IO_thread
        b.force_shutdown_internal($dead_master):
          b_1. master_ip_failover_script: # 如果有这个脚本，则执行里面的逻辑(比如：切换vip)
          b_2. shutdown_script：# 如果有这个脚本，则执行里面的逻辑（比如：Power off 服务器）

Phase 3: Master Recovery Phase..
    Phase 3.1: Getting Latest Slaves Phase..
        * check_set_latest_slaves()
            a. read_slave_status(): # 获取所有show slave status 信息
            b. identify_latest_slaves(): # 找到最新的slave是哪个
            c. identify_oldest_slaves(): # 找到最老的slave是哪个

    Phase 3.2: Saving Dead Master’s Binlog Phase..
        * save_master_binlog($dead_master);
            -> 如果dead master可以ssh，那么
                b_1_1. save_master_binlog_internal:# 用node节点save_binary_logs脚本拷贝相应binlog到manager
                    diff_binary_log # 生产差异binlog日志
                b_1_2. file_copy: # 将差异binlog拷贝到manager节点的 manager_workdir目录下

            -> 如果dead master不可以ssh
               b_1_3. # 那么差异日志就会丢失

    Phase 3.3: Determining New Master Phase..
        b. 如果GTID auto_pos没有打开，调用find_latest_base_slave()
            b_1. find_latest_base_slave_internal: # 寻找拥有所有relay-log的最新slave，如果没有，则failover失败
                    b_1_1. find_slave_with_all_relay_logs:
                            b_1_1_1. apply_diff_relay_logs: # 查看最新的slave是否有其他slave缺失的relay-log

        c. select_new_master: # 选举new master
            c_1. MHA::ServerManager::select_new_master:
               #If preferred node is specified, one of active preferred nodes will be new master.
               #If the latest server behinds too much (i.e. stopping sql thread for online backups), we should not use it as a new master, but we should fetch relay log there
               #Even though preferred master is configured, it does not become a master if it's far behind
               get_candidate_masters(): # 获取配置中候选节点
               get_bad_candidate_masters(): # 以下条件不能成为候选master
                   # dead server
                   # no_master >= 1
                   # log_bin=0
                   # oldest_major_version=0
                   # check_slave_delay: # 检查是否延迟非常厉害（可以通过设置no_check_delay忽略）
                       {Exec_Master_Log_Pos} + 100000000 # 只要binlog position不超过100000000 就行

        选举流程： 先看candidate_master，然后找 latest slave, 然后再随机挑选

    Phase 3.4 New Master Diff Log Generation Phase..
    　　* recover_master_gtid_internal:
       　　 wait_until_relay_log_applied: # 候选master等待所有relay-log都应用完
       　　 # 如果候选master不是最新的slave：
           　　 $latest_slave->wait_until_relay_log_applied($log): # 最新的slave应用完所有的relay-log
            　　change_master_and_start_slave ： # 让候选master同步到latest master，追上latest slave
           　　 # 获取候选master此时此刻的日志信息，以便后面切换

       　　 # 如果候选master是最新的slave：
           　　 # 获取候选master此时此刻的日志信息，以便后面切换

       　　 save_from_binlog_server:
            　　# 如果配置了binlog server，那么在binlogsever 能连的情况下，将binlog 拷贝到Manager，并生成差异日志diff_binlog(save_binary_logs --command=save)

      　　  apply_binlog_to_master:
           　　 Applying differential binlog：#  应用差异的binlog到new master


Phase 4: Slaves Recovery Phase..
    Phase 4.1: Starting Slaves in parallel..
        * recover_slaves_gtid_internal:
            change_master_and_start_slave: # 因为master已经恢复，那么slave直接change master auto_pos=1 的模式就可以恢复
            gtid_wait：# 用此等待同步全部追上

Phase 5: New master cleanup phase..
    # reset_slave_on_new_master
    在new master上执行reset slave all;
