在浏览器输入网址后，发生了什么？

当我们的电脑（主机）连接到网络后，就已经获得了主机的IP地址、DNS服务器的IP地址。之后，当我们打开浏览器，输入网址www.baidu.com并按下回车键，都发生了什么呢？

虽然百度最近在走下坡路，但它目前仍是被ping网站的首选。

发起DNS查询

要想与百度的服务器通信，需要与服务器建立TCP连接。建立连接前，需要知道百度服务器的IP地址，这是通过DNS查询完成的。为此，主机向DNS服务器发送DNS查询报文。

ARP获取路由器的MAC地址

发送此报文前，还需要通过ARP查询报文获取路由器的MAC地址，通过设置目的MAC地址为FF:FF:FF:FF:FF:FF，使包在局域网中广播，交换机将此报文转发给所有连接的设备，路由器接收此报文后，回复ARP响应报文，最后通过交换机到达主机。

DNS服务器中有一张表，它记录了域名与IP地址的对应关系：

域名	Class	记录类型	响应数据
www.baidu.com	IN	A	5.6.7.8
www.pighub.com	IN	A	1.2.3.4

在上表中，Class是一个由于历史原因而保留的兼容项，它的值永远是IN；记录类型有不同的取值，例如A表示IP地址，MX表示邮件服务器等。

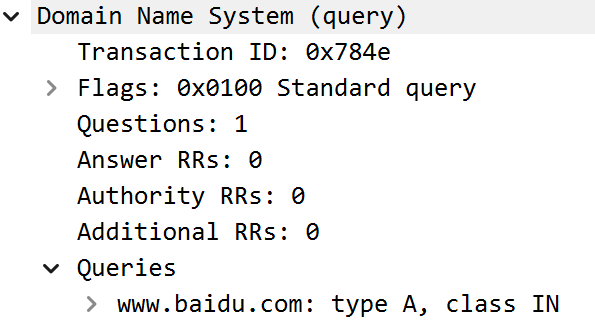

用户向DNS服务器发送查询请求(www.baidu.com, IN, A)：

上面查找的IP地址是IPv4地址。事实上，还会发起一个IPv6地址的查询：

它的查询类型为AAAA.

DNS服务器在表中查询相关记录，在这里匹配到了表的第一条记录，返回对应的IP地址。

如果DNS服务器中不存在www.baidu.com的记录，该怎么办？

一个DNS服务器不可能装下世界上所有的域名和IP地址，如果不存在相关记录，会向上一层的DNS服务器发起查询请求，很像函数的递归调用。

域名通过点号分层，例如www.baidu.com表示baidu.com是com下的一个子域，在com之上还有一个最顶层的DNS服务器（根域DNS服务器）。DNS服务器按照上下层的关系建立联系。下层DNS服务器的IP地址保存在上层DNS服务器中，DNS服务器可以发送查询请求到根DNS服务器，再从根DNS服务器一路向下，直到待查询的域名。

当DNS服务器查找到www.baidu.com的IP地址后，在表中缓存这条记录，并设置一个有效期限，超过有效期限后，将移除这条记录。

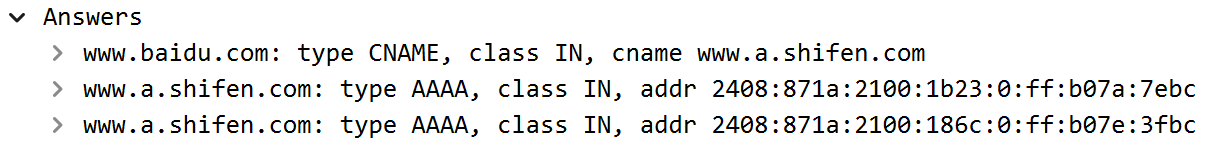

以上两个DNS查询都返回了查询结果。由于我接入的网络支持IPv6, 之后也是通过IPv6地址与百度服务器连接的。下面是DNS查询www.baidu.comIPv6地址的结果：

建立TCP连接

TCP协议

TCP协议保证数据的可靠传输，此协议主要包括以下几个模块：

• 基本信息：（发送方IP地址、发送方端口号）、（接收方IP地址、接收方端口号）；
• 信息完整性：序号（当前发送数据的偏移）、ACK号（接收方已经接收到的数据）;
• 控制位：ACK、SYN（用于连接）、FIN（用于断开连接）、RST、URG、PSH；
• 负载均衡：窗口大小（当前缓冲区剩余的内存大小）

TCP的连接过程被形象地称为“3次握手”:

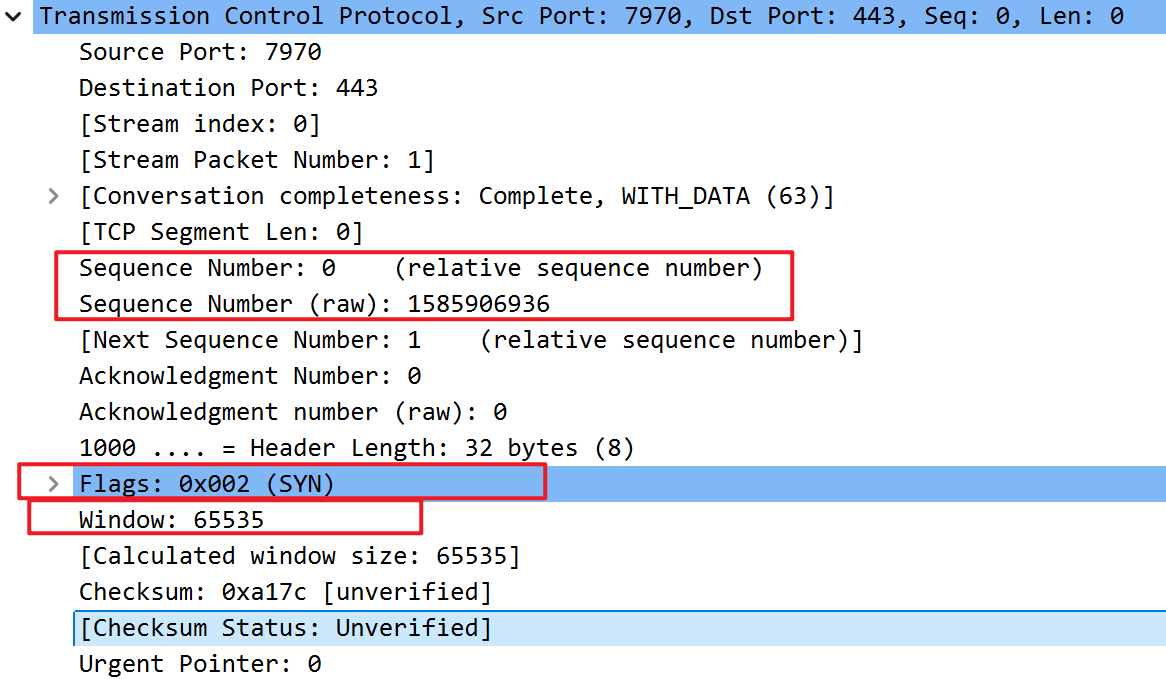

1. 主机请求连接，SYN=1.

上图中，主机的7970端口与百度服务器的443号端口通信（因为是https连接）。

Sequence Number（raw）是主机随机生成的一个初始序号，在这里是1585906936. 在Flags中，SYN被置为1. Window表示主机端的窗口大小。



2. 百度服务器回复响应.

首先，Flags中SYN=1, ACK=1. 返回的ACK号(Acknowledgment number (raw))为1585906937 = 1585906936 + 1.

为什么ACK号+1？

有种很形象的说法，+1表示接收到了主机发送的1个比特，即控制位SYN.

另外，服务器也发送了初始序列号1695001808. 告知主机其窗口大小为8192.

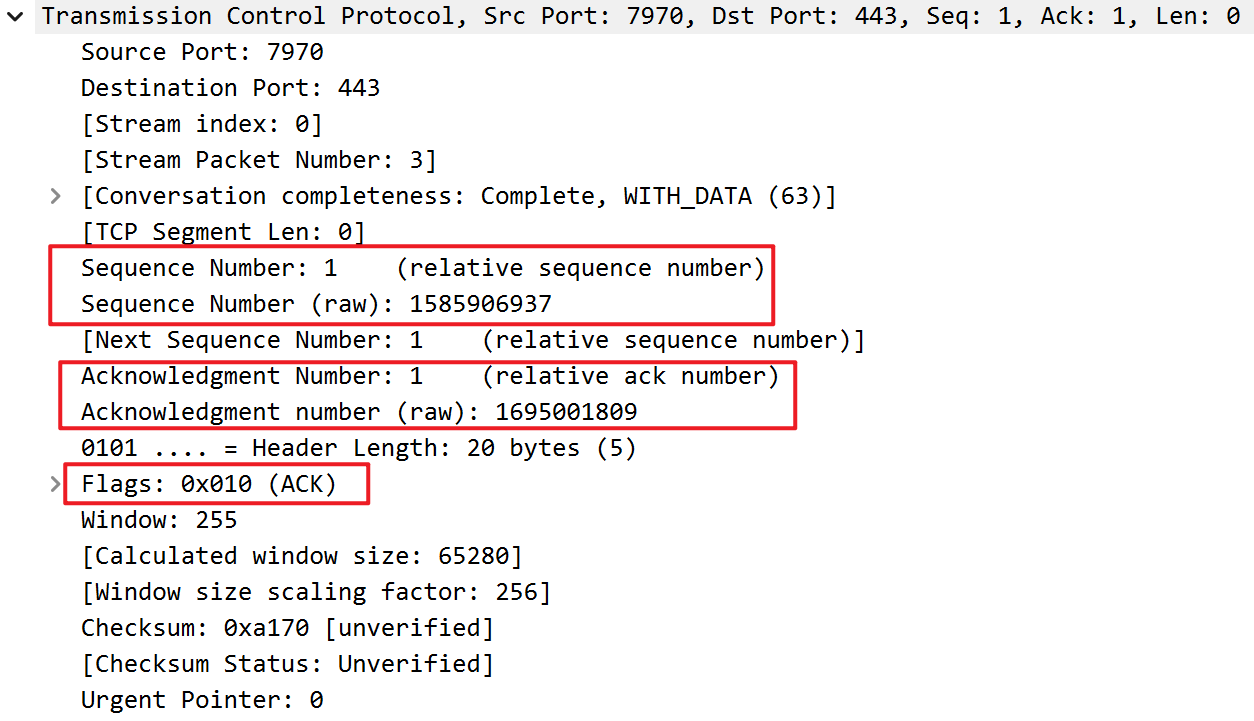

3. 主机端回复确认.

这里，Flags的ACK=1，ACK号为1695001809 = 1695001808 + 1，和之前是同样的道理。服务器在收到这个包后，完成连接。

如果服务器没有收到客户端的ACK，会发生什么？

服务器会在一段时间后清除为此连接分配的内存，连接失败。

为什么会有3次握手？按我的理解，如果A、B需要通信，就必须测试从A到B、从B到A这两条线路是否是通的。每次测试包括一来一回，按理说应该需要4次，即：A发送给B、B返回确认给A、B发送给A、A返回确认给B. 只不过，B返回确认给A和B发送给A这两件事情可以合在一起做，所以最后是3次握手，而不是4次。

TLS密码交换

当前网站基本上都是https连接，它在http的基础上增加了数据加密功能，这个过程比较复杂。

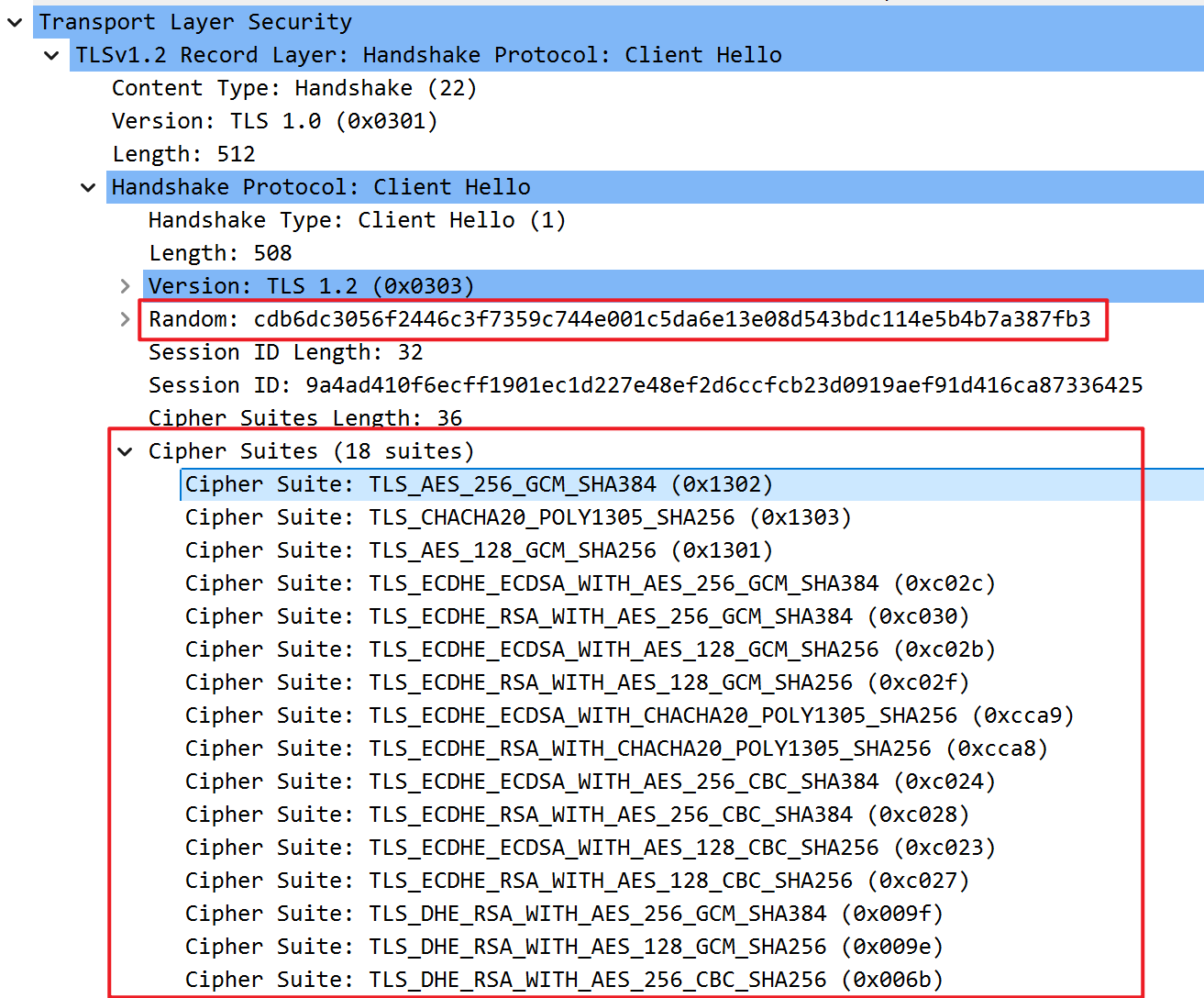

1. 加密算法有很多，因此，主机和服务器需要确定使用何种加密算法。首先，主机向服务器发送可用的加密算法清单：

另外，客户端还会生成一个随机数，用于之后生成加密密钥。

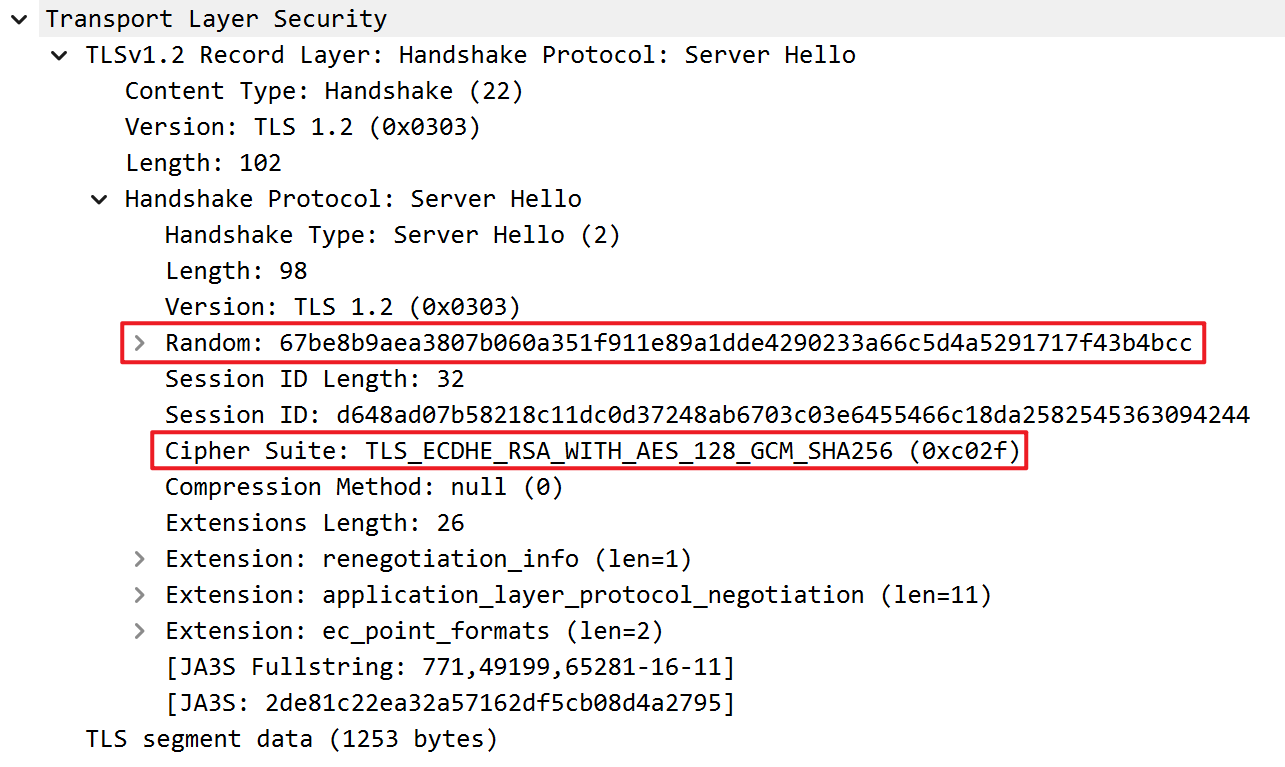

2. 服务器从清单中选择一个并回复主机。这样，二者确认了共同的加密算法：

同时，服务器也会生成一个随机数。



3. 确认使用的加密算法后，服务器与客户端交换密钥。这里使用的是Diffie-Hellman密钥交换算法：

• 服务器生成算法所需的参数(质数p、基数g、服务器公钥A)并发送到主机；
• 主机收到服务器的参数后，生成公钥B，并发送给服务器。
• 此时，主机和服务器各自拥有对方的公钥和自己的私钥，可通过算法计算出一个共享的密钥（Pre-Master Secret）；
• 主机和服务器使用之前交换的随机数和Pre-Master Secret，生成主密钥（Master Secret）。有了主密钥后，双方使用对称加密算法交换信息。

以上步骤是通过交换几个包完成的，在此不再细说。



发送HTTP请求报文

现在万事俱备，可以向百度的服务器发送HTTP请求报文：

复制代码

GET / HTTP/1.1
Host: www.baidu.com
User-Agent: Mozilla/5.0 (Windows NT 10.0; Win64; x64; rv:135.0) Gecko/20100101 Firefox/135.0
Accept: text/html,application/xhtml+xml,application/xml;q=0.9,*/*;q=0.8
Accept-Language: zh-CN,zh;q=0.8,zh-TW;q=0.7,zh-HK;q=0.5,en-US;q=0.3,en;q=0.2
Accept-Encoding: gzip, deflate, br, zstd
DNT: 1
......

第一行的GET表示请求方法，意味着从服务器获取内容。除了GET外，最常见的是POST，表示向服务器发送数据。除此之外，还有OPTIONS，PUT，DELETE等不太常见的选项。最后是HTTP的版本，这里是HTTP/1.1.

接下来是一系列的消息头，它由字段名和字段值组成。如果是POST方法，在消息头后还会携带需要发送的数据。

服务器收到上述请求后，找到请求的网页并返回：

复制代码

HTTP/1.1 200 OK
Connection: keep-alive
......

[html网页]

这里的200表示请求成功，OK则是对此状态码的描述。

状态码

最常见的状态码必然是404，404 NOT FOUND表示在服务器上找不到请求的资源。常见的状态码及含义如下：

• 2XX：成功
• 3XX：需要进一步操作
• 4XX：客户端错误
• 5XX：服务器错误

返回的网页中包含图片等其它链接，按照上述步骤通过TCP连接请求即可。最后，一个完整的网页被渲染在我们面前！

补充：IP层

主机发送的包会被转发到最近的设备（路由器、集线器等），此设备根据头部信息确认接下来发送的位置。IP协议负责确认下一个IP转发设备，即路由器，MAC协议负责将包传到下一个转发设备。

IP模块负责添加IP头部和MAC头部风格，封装好的包被交给网卡。网卡将数字信息转化为电信号或光信号，通过网线或光纤发送出去，从而到达集线器、路由器等转发设备。之所以这样设计，是因为IP和以太网的部分都可以替换为其它协议，例如以太网可以替换为无线局域网、ADSL、FTTH等。将IP和负责传输的网络分离开来，可以更好地按需使用各种通信技术。

集线器

网络包在传输过程中会经过集线器，集线器中有一张表，这张表根据以太网头部记录的目的地信息确定转发方向。

IP头部

IP协议根据IP头部中的IP地址确定下一个路由器的位置，IP头部包含如下内容：

• 基本信息：版本号、发送方、接收方IP地址、头部长度、服务类型、总长度、协议号
• 分片功能：是否允许分片、当前是否为分片包、分片ID号（被分片的IP包具有相同的ID号）、分片偏移量
• 避免死循环：生存时间TTL（每经过一个路由器，TTL减1，减到0时，包被丢弃）

路由器

交换机是基于以太网设计的，而路由器是基于IP设计的。路由器具有转发和端口两个模块。在转发模块中，路由器根据其中的路由表，判断包的转发目标。路由器的转发模块可具有多个支持各类协议的转发模块，例如以太网、ADSL、FTTH等。

计算机的网卡大多只支持以太网和无线局域网，而路由器的端口模块支持多种通信技术，如ADSL、FTTH、宽带专线等。

路由器首先从端口接收包（以太网的包、无线局域网的包等等），根据包中IP地址在路由表中查询，确定转发端口并发送出去。路由器的各个端口都有自己的MAC地址和IP地址。

一个路由表如下图所示：

目标地址	子网掩码	网关	接口	跃点数
10.10.1.0	255.255.255.0	/	e2	1
0.0.0.0	0.0.0.0	192.0.2.1	e1	1

其中，目标地址为接收方的信息。路由聚合功能会将几个子网合并为一个子网，在路由表中只产生一条记录。网关是包的转发目标，当匹配到某条记录后，路由器将包转到指定的网络接口，并转发到网关列中指定的IP地址。跃点计数表示距离目标IP地址的远近。

路由器接收到包后，MAC头部被抛弃。如果在路由表中找不到匹配的条目，路由器会丢弃这个包，并通过ICMP告知发送方。路由表的最后一行是0.0.0.0, 所有未匹配上的都会匹配此条目，网络包会被转发到互联网接入路由器，这条记录也被称为默认路由，这条记录配置的网关地址被称为默认网关。

分片

路由器的端口支持其它局域网或专线通信技术，不同技术允许的最大包长度不同。为此，可通过分片功能拆分包。

如果这个包的不能分片位=1，只能丢弃这个包，并通过ICMP消息通知发送方。否则将其分片。

补充：MAC层

MAC模块在开头加上报头和起始帧分界符、在末尾加上用于错误检测的帧校验序列。MAC头部包括发送方、接收方的MAC地址、以太类型(IP, ARP等)。

接收方的MAC地址通过ARP协议查询，通过把包发送到同一以太网的所有设备，如果对方和自己处于同一个子网，就会得到对方的MAC地址。ARP表会缓存查找的MAC地址几分钟。

补充：物理层

当数据包被发送到网卡时，网卡将数字信号转化为电信号。当信号到达集线器后，被广播到所有设备，设备根据接收方的MAC地址判断应该接受哪些包。

首先，信号到达网线接口，电信号转化为通用格式，并传递给MAC模块，MAC模块将信号转化为数字信息，并利用包末尾的FCS校验错误，如果没有问题，则将包放到缓冲区。

交换机内部有一张MAC地址与网线端口的对应表，接收到包时，会将包中发送方MAC地址和接收到的端口号写入表中，从而根据地址判断设备连接在哪个端口上。接下来，查询包的接收方MAC地址是否在表中，如果存在，则转发到对应的端口。

另外，MAC地址表会在一段时间后，将记录从表中删除。如果交换机发现某个包需要发送到它来的那个端口，这说明发送方和接收方处于同一个集线器下，那么交换机会丢弃这个包。如果地址表中找不到指定的MAC地址，交换机只能把包发送到除源端口外的所有端口上，以保证此设备连接在哪个端口上，都能接收到这个包。
