FMC213V3-基于FMC兼容1.8V IO的Full Camera Link 输入子卡

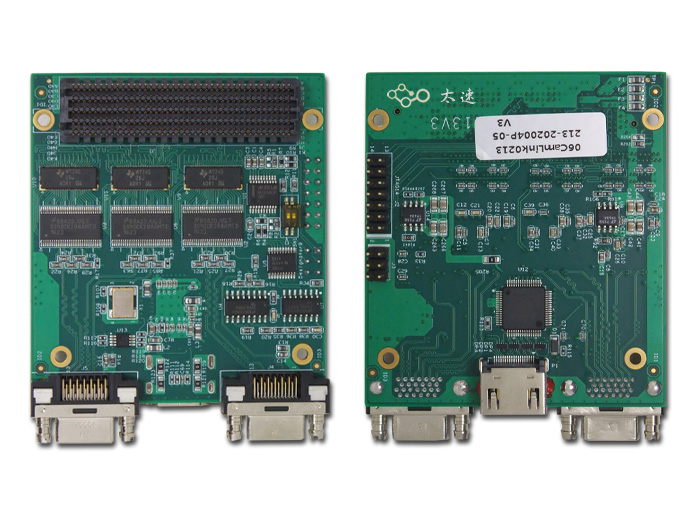

一、板卡概述

    该板卡为了考虑兼容1.8V电平IO，适配Virtex7，Kintex Ultrascale，Virtex ultrasacle + FPGA而特制，如果要兼容原来的3.3V 也可以修改硬件参数。板卡支持1路Full Camera link输入，同时支持1路HDMI输出。

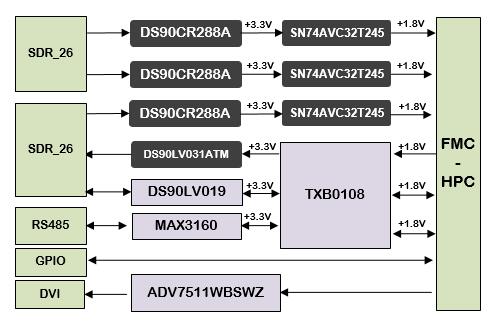

二、性能指标

板卡功能	参数		内容
Camera link 输入	芯片型号		DS90CR288A
	路数		1路 base、Middle或者Full 1路uart；4路cc
	时钟速率		85Mbps
	数据位宽		最大8Byte
	传输阻抗		差分100Ω
	连接器		2路SDR26
HDMI输出			1路输出
FMC信号	IO类型		LVTTL
	电平		1.8V，2.5V，3.3V
RS232	路数		1路
	连接器		插针
连接器类型	FMC-HPC		ASP-134488-01
	前面板		2路SDR26
板卡标准	FMC  ANSI/VITA 57.1 - 2008
板卡尺寸	69X76.5mm；安装孔大小为2.7mm
板卡重量
板卡供电	+3.3V@0.5A
板卡功耗	2W
工作温度	Industrial  -20℃到+70℃
支持母板	Xilinx board	V6、V7、KU、VU、 ZYNQ、ZU 开发板
	Orihard board	136、270、367、288、330、274、3、9



三、软件内容

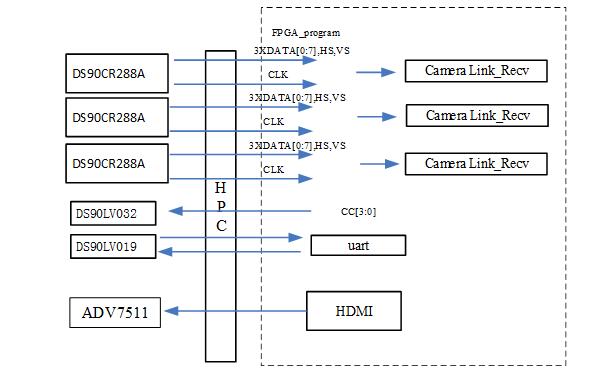

   板卡提供对应FPGA载板的Camera link信号输入接口程序，包括Camera link 、uart、CC信号。













四、板卡应用

    板卡配置FPGA母板用于工业图像信号处理。
