基于6U CPCIe的双路光纤图像DSP实时计算平台

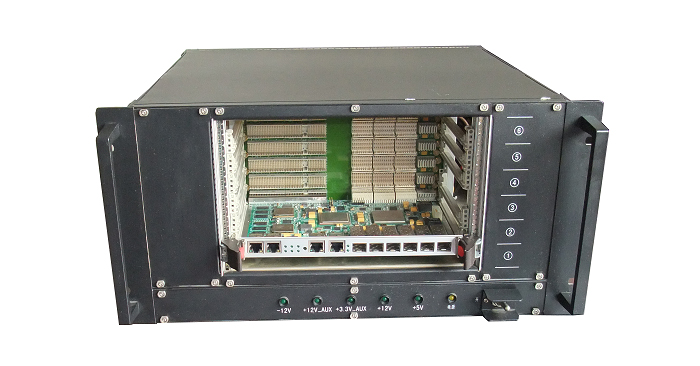

一、设备概述

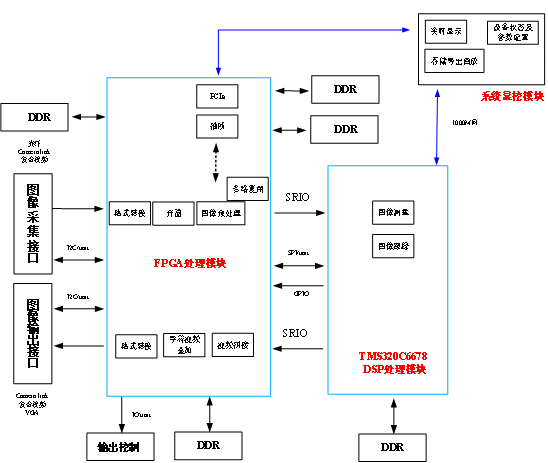

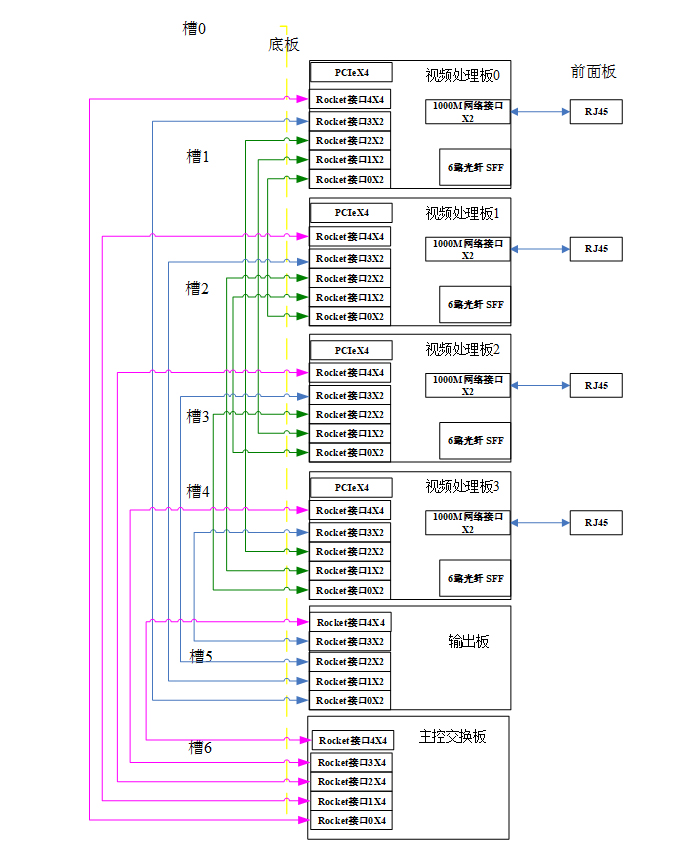

      设备基于6U CPCIe架构，通过背板交换实现4片信号处理板卡的互联传输，每个信号处理板卡支持双TMS320C6678，支持2路光纤的图像处理，实现FPGA的预处理和备份工作。

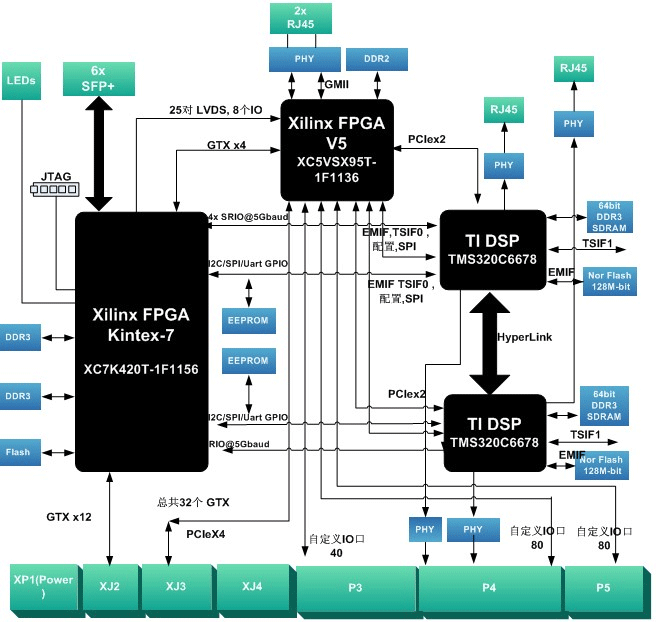

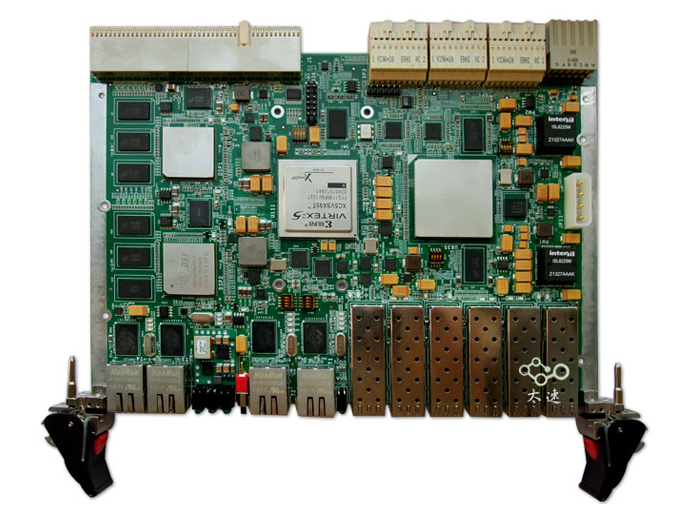

二、6U CPCIe的双DSP信号处理板





处理板技术指标

1.板卡要求采用双片TI DSP TMS320C6678芯片，8核，主频1G。

2.板卡采用Xilinx公司FPGA XC7K420T-1FFG1156 芯片。

3.前面板 两个DSP各出一个千兆网口，另外2个网络连于背板。

4.前面板FPGA出两个千兆网口，6个SFF模块光纤，支持5Gbps

5.前面板出4个指示灯，1个复位按钮。

6.DSP与FPGA之间 RapidIOX4互联，DSP的Uart，SPI，I2C连接于FPGA。

7.DSP 之间 Hyperlink X4 互联。

8.FPGA 提供12个GTX连于背板，支持4个X2，1个X4的工作模式配置。GTX高工作频率为6.25Gbps。

9.每颗DSP外接1GB的DDR3,64bit位宽；32MB Nor Flash.

10.FPGA 外接2组DDR3，各512MB，64bit位宽，32MB Nor Flash，在原理图设计阶段，如FPGA的I/O引脚资源不够，则可将DDR3位宽调整为32BIT宽。

11.DSP 支持远程网络加载，PCIe加载；FPGA支持Master SelectMAP和Master BPI加载，同时支持DSP0或者DSP1的SPI口对FPGA进行动态加载和对配置芯片程序更新。

12.FPGA连接不少于160根普通IO到CPCIe的P4，P5连接器。

13.FPGA能读取背板槽位信息,ID[3:0]。

14.FPGA 外接E2PROM。

15.板卡芯片要求工业级。

16.供电 采用 +5V +12V 双电源。

17.板卡结构标准CPCIe 6U大小。

18.整板冷却，支持加固。
