图形图像硬件加速器卡设计原理图：270-VC709E 基于FMC接口的Virtex7 XC7VX690T PCIeX8 接口卡

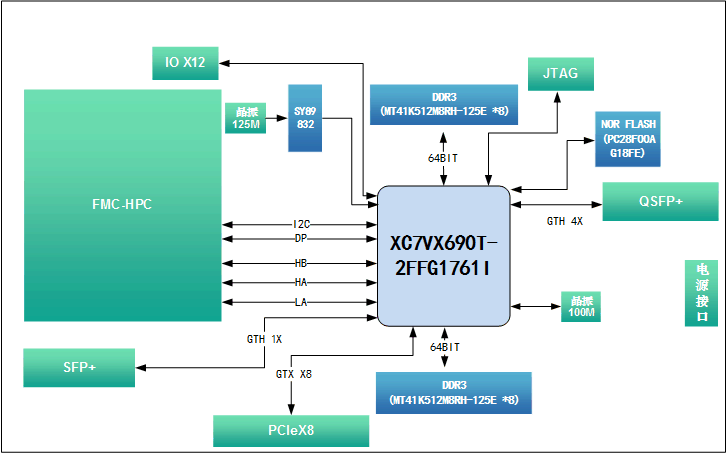

一、板卡概述
本板卡基于Xilinx公司的FPGA XC7VX690T-FFG1761 芯片，支持PCIeX8、两组 64bit DDR3容量8GByte，HPC的FMC连接器，板卡支持各种FMC子卡扩展。软件支持windows，Linux操作系统。





二、功能和技术指标：

板卡功能

参数内容

主处理器

XC7V690T-2FFG1761I

板卡标准

PCI EXPRESS CARD SPECIFICATION, REV. 1.1

电气规范

PCIe包括2.0、3.0版本

FMC规范

FMC  ANSI/VITA 57.1 – 2008 ，ASP-134486-01

HPC中LA，HA，HB全部接口和DP0~DP7 8路高速接口

板载缓存

两组DDR3 每组容量2GB，64bit @800MHz

加载Flash

BPI Flash 128Mbyte, PC28F00AG18FE

高速接口

1路QSFP+ @4X10Gbps， 1路SFP+ @10Gbps

PCIe X8

低速接口

12路 IO 1.8V IO

板卡尺寸

板卡重量

（含散热片）

板卡供电

+12V@5A

板卡功耗

50W

工作温度

Industrial  -20℃到+70℃

三、接口测试软件:

板卡功能

参数内容

主处理器

XC7V690T-2FFG1761I

软件版本

Vivado 2017.4

编程语言

Verilog

板卡接口测试程序

DDR测试、光纤测试、PCIe IO模式测试

板卡接口应用程序

PCIe V3.0 XDMA 测试FPGA程序，

Windows 7，Linux驱动程序

板载FMC测试程序

根据子卡型号提供对应的测试接口程序

四、应用领域

      软件无线电处理平台
      图形图像硬件加速器
      Net FPGA
