基于ZYNQ XC7Z045 FFG 900的高性能计算模块

一、板卡概述

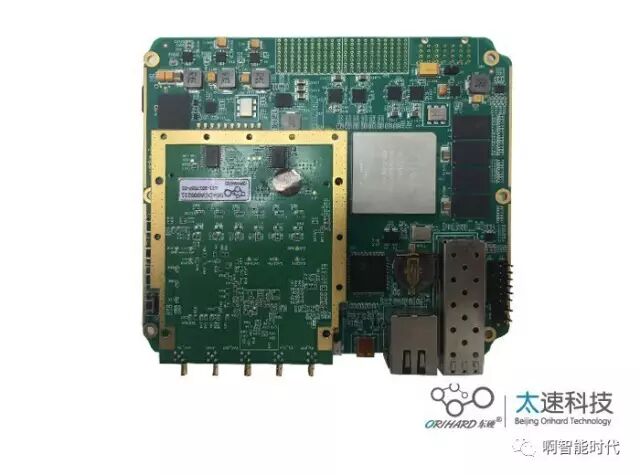

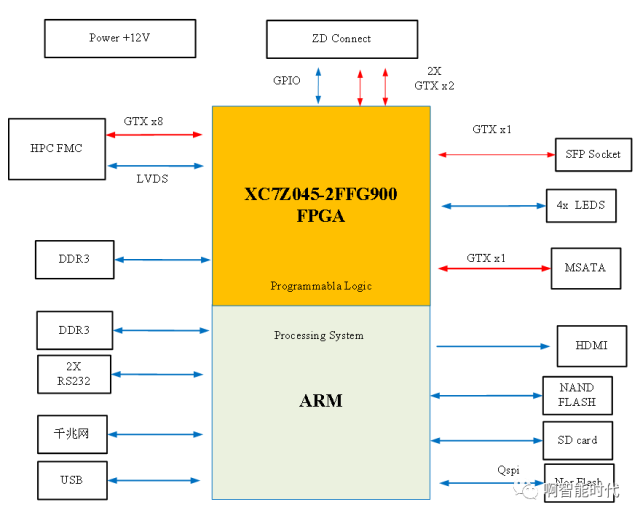

本板卡基于Xilinx公司的FPGA XC7Z045 FFG 9000 芯片， 该平台为设计和验证应用程序提供了一个完整的开发平台。该平台使设计师能够更加简单进行高性能的原型设计，并且通过FMC HPC扩展槽提供可扩展性和满足客户定制需求。

二、主要性能和优势

·  使用 Zynq-7000 SoC 对嵌入式应用进行快速原型设计以实现优化

·  硬件、设计工具、 IP、以及预验证参考设计

·  演示嵌入式设计，面向视频通道

·  高级存储接口

·  1GB DDR3 组件存储

·  1GB DDR3 SODIM 存储器

·  支持包含 Dual ARM Cortex-A9 核处理器的嵌入式处理

·  使用 10-100-1000 Mbps Ethernet (RGMII) 开发网络应用

·  使用 HDMI 输出实现视频显示应用

·  扩展 I/O， 包含 FPGA Mezzanine Card (FMC) 接口



三、软件支持:

·  支持从microSD 卡加载ubuntu系统

·  支持利用QSPI模式配置程序

·  支持RS232连接计算机串口通信

·  支持外接HDMI连接显示器，并支持键盘，鼠标等外接设备进行演示

·  支持Msata存储设备，支持高速数据存储功能 (SATA存储单独定制开发)

·  平台引入了Xilinx公司最新的SDSoC™ 开发工具，提供了嵌入式C/C++ 应用开发体验，包括了Eclipse IDE 和完整的设计环境，支持Zynq® All Programmable SoC 开发，同时集成了Vivado设计环境。

·  FMC上接高速ADC，DAC子卡，Camera Link 子卡等，进行功能扩展以及客户的定制需求，并可提供演示程序





四、应用领域：

·  软件无线电处理平台

·  图形图像硬件加速器

视频监视、汽车驾驶员辅助以及工厂自动化等高端嵌入式应用开发平台
