基于6U ＶＰＸ的　ＳＲＩＯ　接口，　和ＰＣＩｅ　接口的ｍｓａｔａ　固态存储卡

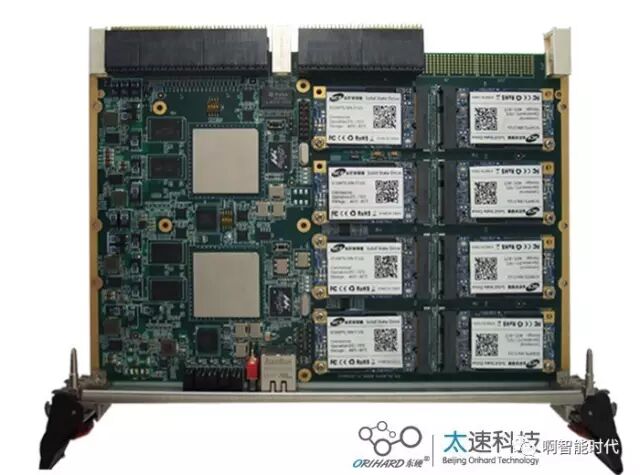

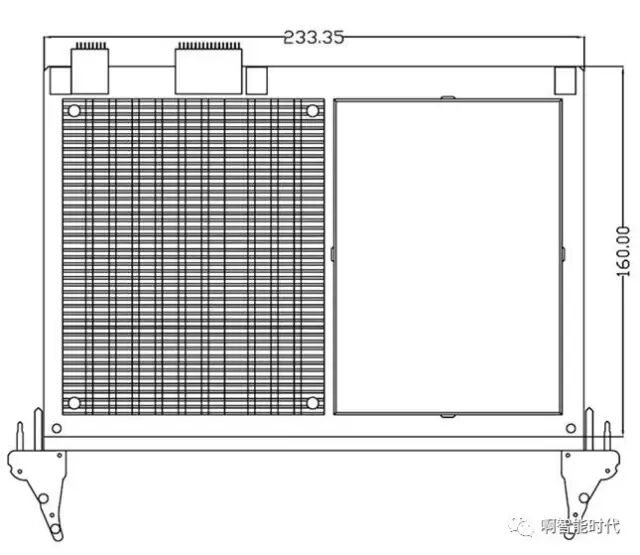

基于6U VPX 的mSATA高性能数据存储板

一、板卡概述

       该产品系我司自主研发。基于标准6U VPX架构。

二、产品特性

       最大存储容量8TB
       读写方式RAID0 ,读写速率2GB/s
      四路x4 SRIO@5Gbps/Lane
       两路 x4 PCIe@5Gbps/Lane
     板载4GB DDR3 SDRAM
       板载 2颗 128MB NorFlash
      两路1000Base-T接口
       符合VITA46.0 VPX Base Standard

四、产品规格

处理能力	两片 Xilinx FPGA XC7K325T-2FFG900I
存储能力	每片FPGA外挂DDR3 SDRAM 256M x 64bit
	每片FPGA 外挂BPI Flash 128MB，用于程序加载
	外挂8个mSATA盘 @ 6Gbps/lane，总容量可达8TB

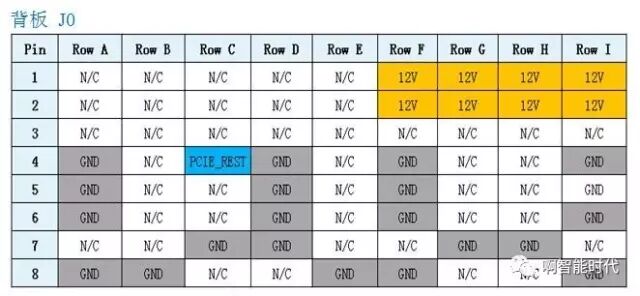

VPX接口	P0：单电源供电，系统复位（低电平有效），SM总线（IIC）
	P1：四组x4 SRIO @ 5Gbps/Lane

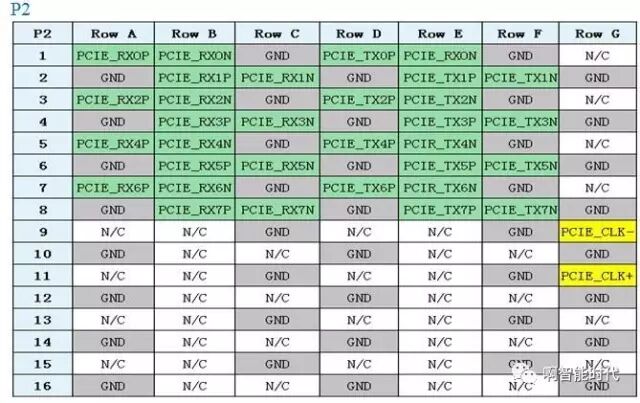

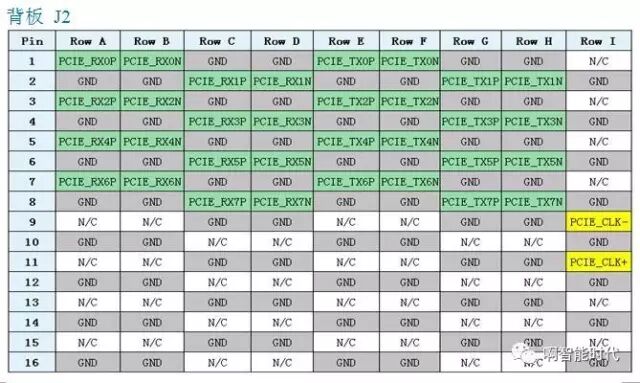

	P2：两组x4 PCIe @ 5Gbps/Lane,一个千兆以太网 10/100/1000 Base-T
	P3：32对LVDS
	P4：32对LVDS
前面板	一个千兆以太网
	两个电源指示灯
	一个系统复位按键
	两个FPGA分别引出4个LEDs至前面板，用于状态指示及调试
片间互联	两个FPGA 实现72对LVDS互联
工作温度	-40℃~ 70°C
供电要求	单电源DC12V~5A
散热方式	风冷散热

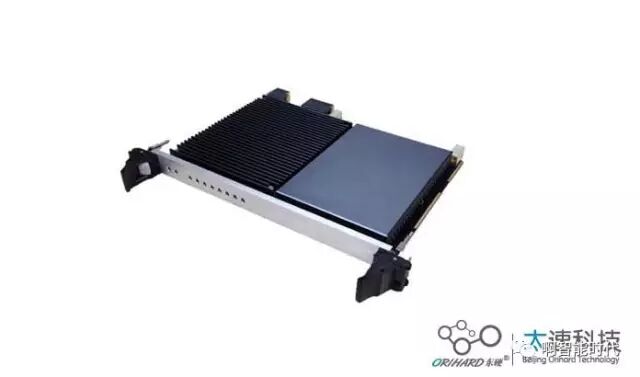

OpenVPX标准设计的高性能固态存储卡

一、描述

VPX-ST6U系列是按照VITA46和OpenVPX标准设计的高性能固态存储卡,主控是LSI2308, 支持8个SSD模块,适用于高性能和高容量存储。

二、特点

      ※ 6U 固态存储卡
      ※ 支持VITA65 OpenVPX
      ※ PCIE3.0接口,兼容PCIE2.0
      ※ 支持 RAID 0 1 10
      ※ 最大读写4GB/S
      ※ 支持512G, 1 2 4 8T容量
      ※ 高可靠性

三、内部结构图

四、规格

存储口	8口 6GB/S mSATA SSD
处理器	LSISAS2308
模块速率	6Gb/s
接口	X8 PCIe3.0 向下兼容
接口物理速率	8Gb/s
最大容量	8TB
最大读速率	4GB/S
最大写速率	4GMB/S
最大 IOPS (读/写)	350K/300K
系统Raid	0 1 10
驱动支持	Windows Linux Solaris VMware FreeBSD
运行电压	+12V
最大功耗	36 W
无故障工作时间	>200,0000小时
工作环境	温度-20°C to 75°C；湿度5 to 90% 不凝结
存储环境	温度-45°C to 105°；湿度5 to 90% 不凝结

五、性能

容量	VPX-ST6U-1T	VPX-ST6U-2T	VPX-ST6U-4T
顺序读 (1MB)	3.5GB/s	3.8GB/s	3.8GB/s
顺序写(1MB)	2.4GB/s	3.0GB/s	3.2GB/s
随机读(512B)	345300	355300	358300
随机写 (512B)	240200	248200	254200
随机读(4K)	341900	350900	355700
随机写 (4K)	294800	325300	328300
读访问时间	57μs	57μs	53μs
写访问时间	20μs	20μs	18μs
