ANSYS | 模拟焊缝

引言

如何在workbench中模拟出焊缝？本文将给出workbench DM中绘制焊缝线单元的方法。

焊缝绘制

首先打开workbench中的DM，在DM界面下，创建一个平面(注意选择参考面)

在这里插入图片描述

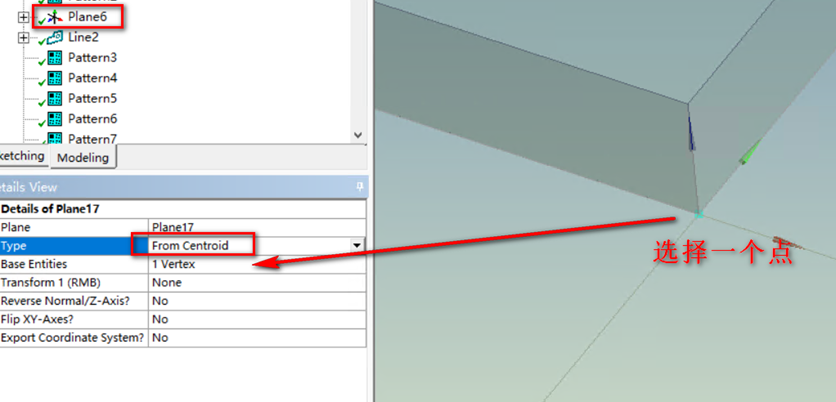

随后，在生成的plane中选择相应的类型；我们选择centroid，并选择相应的中心点(也就是焊缝所在的边), 点击Generate.

在这里插入图片描述

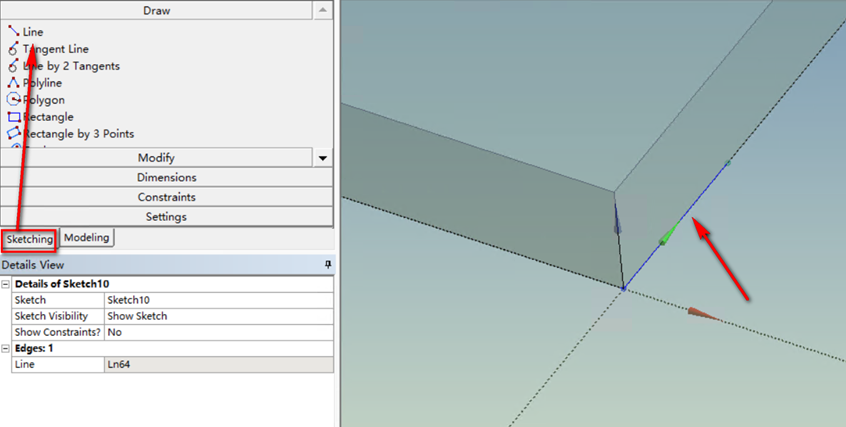

随后进入到sketching草图截面，点击line，绘制出一条焊线。
在这里插入图片描述
随后设置线条的长度。点击Dimensions中的general, 画出尺寸标注线。
