引言
有一个M30的螺栓,如何在ANSYS workbench中绘制出螺栓孔?即对零件进行拉伸切除。(螺栓尺寸为M30,在DM中需要切除一个直径为30的圆柱)。同时,本文将给出零件在拉伸切除的时候,出现Cut on empty or frozen model错误的解决方法。
一、创建平面

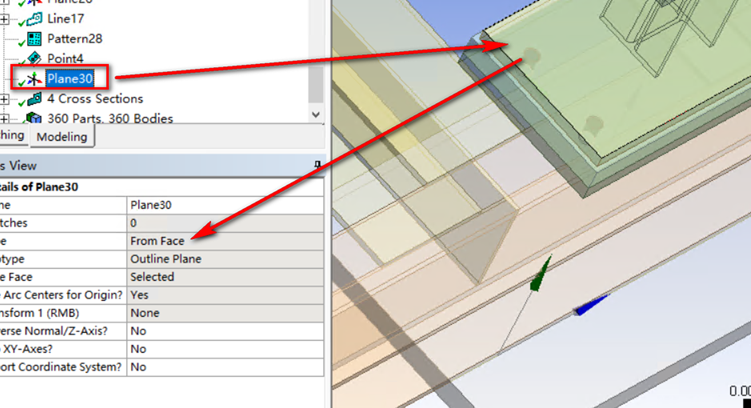

首先以Face类型在零件表面创建一个平面。
二、 绘制圆孔

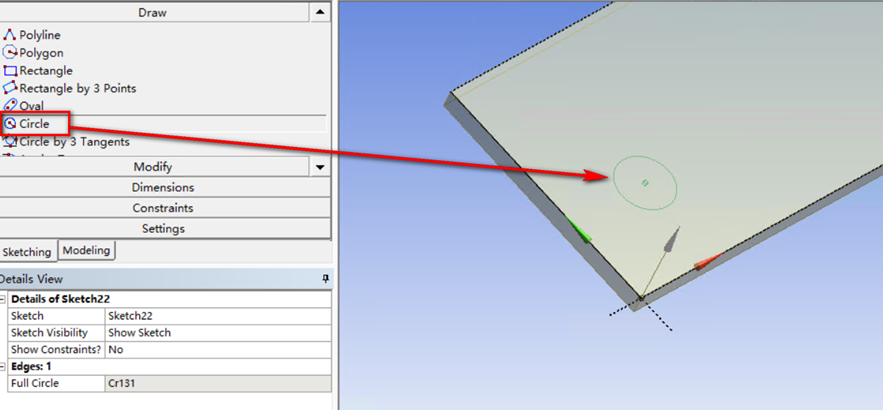

在创建的Plane中,点击新建一个sketch,随意绘制一个圆孔。
三、调整位置及尺寸
随后点击Dimensions下的General,绘制尺寸标注线。将尺寸修改为目标值(也就是螺栓孔大小及位置!)
