ANSYS | 螺栓模拟

引言

在ANSYS DM中如何通过建立线单元来模拟螺栓固定呢？本文给出解决方法。在建立线单元时出现错误，错误类型Operation would result in non-manifold bodies，本文将对其分析，并给出解决措施！

一、创建坐标系

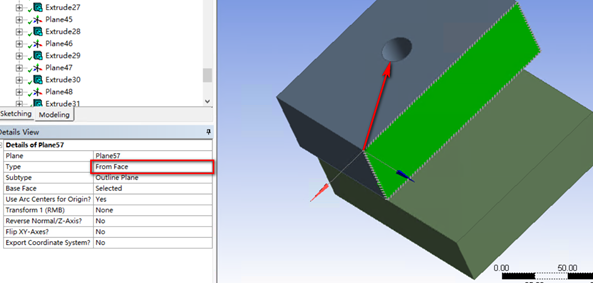

在create下点击New Plane，此处我们通过face类型来创建一个Plane。

注意，生成的坐标系需要移动到螺栓孔中心处，移动方法通过调整坐标轴的位置，如下所示。(其实最为方便创建Plane的方法是选择Type为centroid，这样创建的坐标就直接在螺栓孔的中心了，但在本例中，只能用这种方法才能绘制垂直的线！因为这种方法生成的坐标系，Y轴是向下的，Y轴向下，才能保证绘制的线是垂直的。大家可以验证，如果Z轴向下或向上，则绘制不出垂直的线！)
