基于Matlab闪耀菲涅耳波带片的设计
一、设计结果
菲涅耳波带片用于将光聚焦在一个点上。二元菲涅耳波带片的效率仅限于40%；因此，对于任何实际的应用，多级菲涅耳波带片都是首选。多级菲涅耳波带片的设计相对简单，因为其相位剖面可以使用下式直接生成：
f 2 + r 2 − f = n λ \sqrt{{{f}^{2}}+{{r}^{2}}}-f=n\lambda f2+r2−f=nλ
其中f是菲涅耳波带片的焦距，λ是波长。相位剖面可从下式获得：
Φ ( r ) = [ 2 π λ f 2 + r 2 − f ] 2 π \Phi \left( r \right)={{\left[ \frac{2\pi }{\lambda }\sqrt{{{f}^{2}}+{{r}^{2}}}-f \right]}_{2\pi }} Φ(r)=[λ2πf2+r2−f]2π

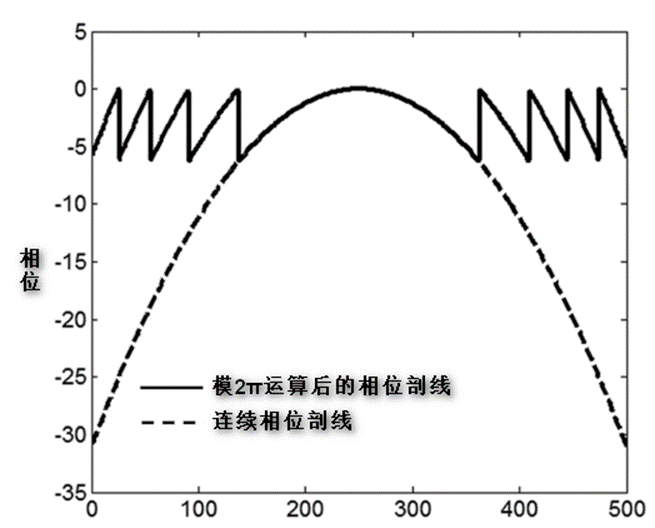

上述模2π运算(modulo-2π)将菲涅耳波带片的连续相位剖面转换为相位变化在[0，2π]之间的离散区域。连续相位剖面图和菲涅耳波带片相位剖面图如图所示。

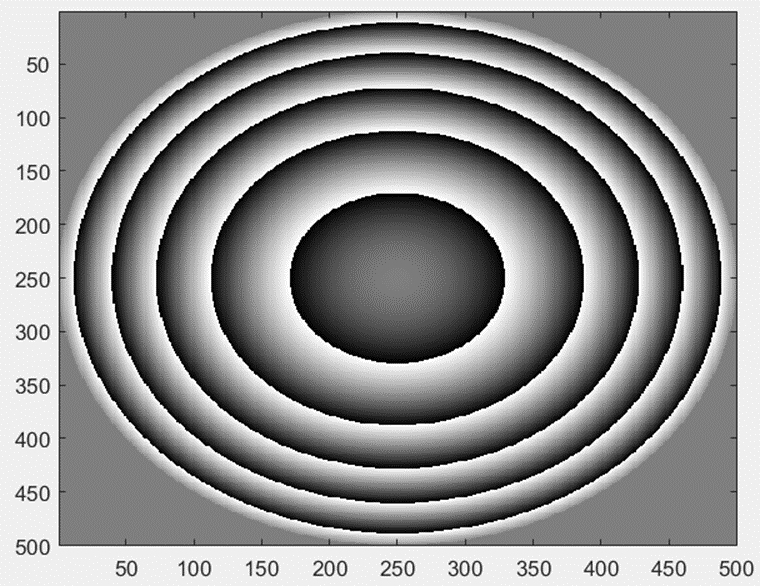

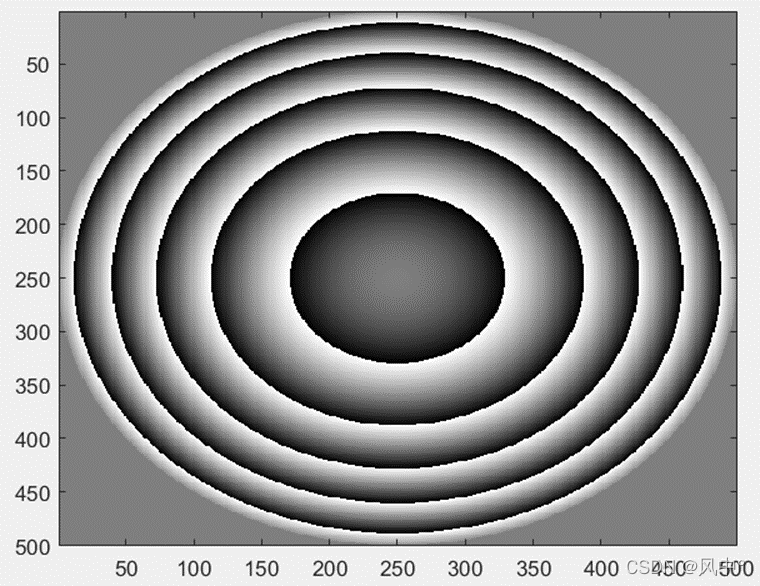

基于Matlab闪耀菲涅耳波带片的设计如下图所示：
二、程序获取
相关程序可点击以下链接获取：
