离轴全息干涉模拟及1-FFT重构实例

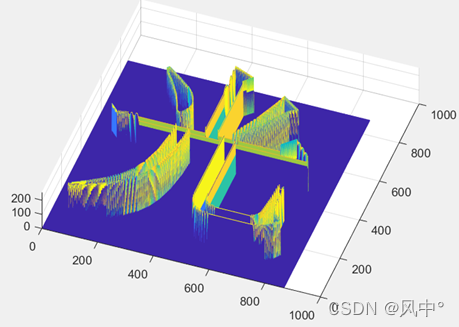

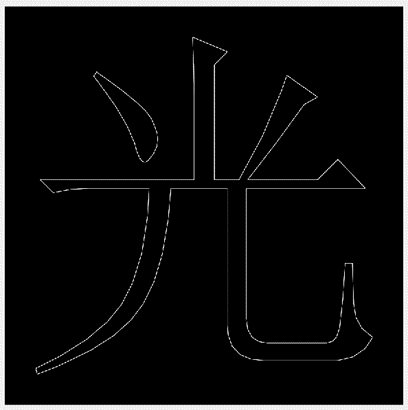

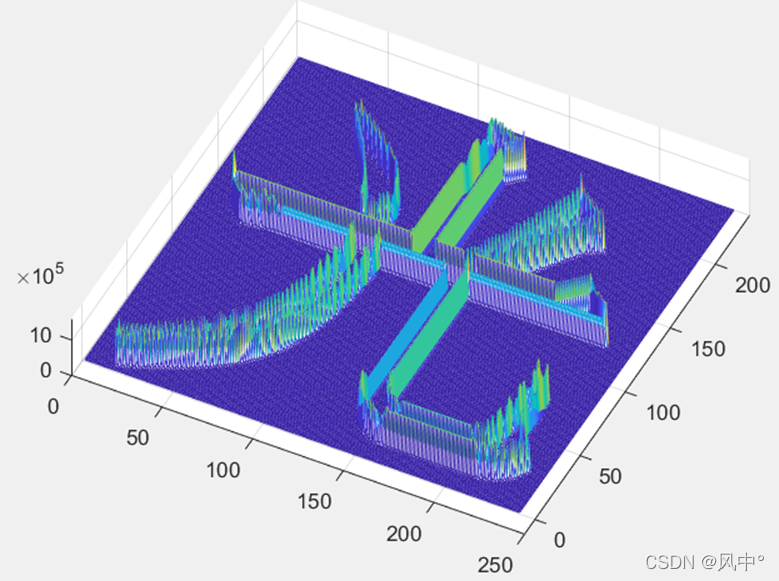

一、被测物体
二、离轴全息图模拟生成
利用S-FFT方法计算物光到达CCD平面的光波复振幅。以CCD平面物光振幅的平均值为参考光的振幅,按照
R
(
x
,
y
)
=
A
r
exp
[
j
k
3
L
i
8
z
i
(
−
x
+
y
)
]
R\left( x,y \right)={{A}_{r}}\exp \left[ jk\frac{3{{L}_{i}}}{8{{z}_{i}}}(-x+y) \right]

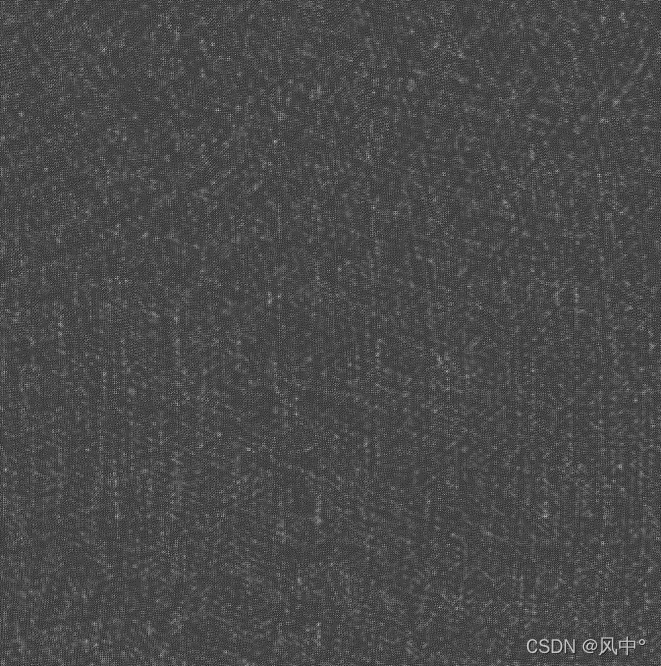

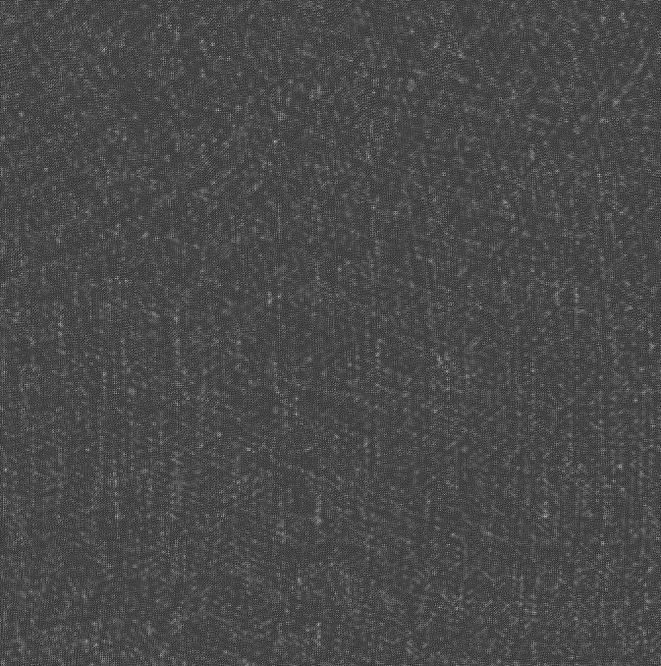

R(x,y)=Arexp[jk8zi3Li(−x+y)]求CCD平面上参考光的复振幅并与到达CCD的物光复振幅相加,求出叠加场的强度图像–数字全息图。图3给出数字全息图的图像。
三、1-FFT重构

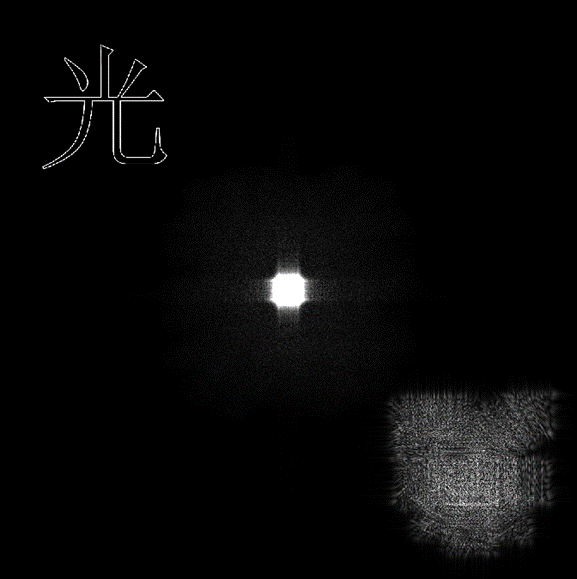

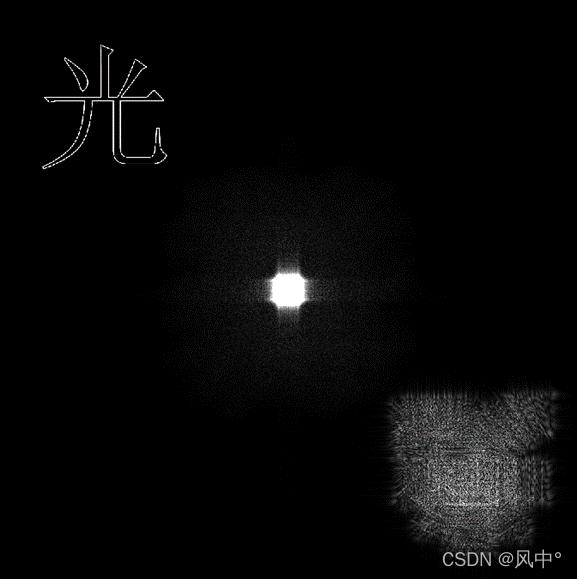

将数字全息图视为初始平面的光波场复振幅,通过衍射的S-FFT法计算经距离 z i = 1000 m m {{z}_{i}}=1000mm zi=1000mm的衍射场,实现波前重建。图4给出重建平面强度图像。
四、资源获取
资源包含以下内容:
- 离轴全息模拟.m
- 1-FFT重构.m
- 光.mat
- hologram.tif
该程序用于模拟离轴全息的生成,程序也可用于实际全息干涉测量实验。
