基于Matlab的泰曼格林干涉仪模拟仿真
一、原理

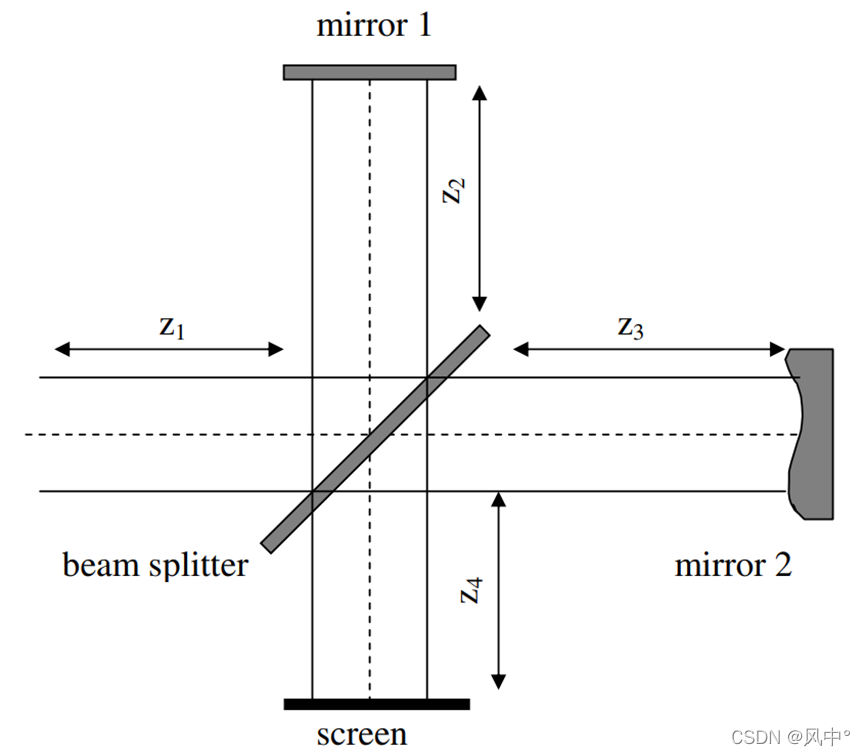

泰曼格林干涉仪原理如下图所示：mirror 1为平面反射镜；mirror 2 是振幅为1μm的慧差。
二、仿真结果
设置仿真参数为：
Z 1 = 50 c m {{Z}_{1}}=50cm Z1=50cm； Z 2 = Z 3 = 40 c m {{Z}_{2}}={{Z}_{3}}=40cm Z2=Z3=40cm； Z 4 = 100 c m {{Z}_{4}}=100cm Z4=100cm；
此时分束镜分光比为3:7
仿真过程：
1) 定义初始光波，以及定义光波孔径大小。
2) 模拟光传播至分束镜
3) 分束镜3:7的光强衰减模拟
4) 光束传播至mirror1； (参考光)
5) 光束传播至mirror2 (物光)
6) mirror2上的像差模拟(被测物体模拟)此时可换成任意被测物体!
7) 模拟物光反射
8) 参考光光束返回至分束镜
9) 物光光束返回至分束镜
10) 光束叠加(参考光+物光)
11) 光束传播至CCD屏幕
12) 计算光强

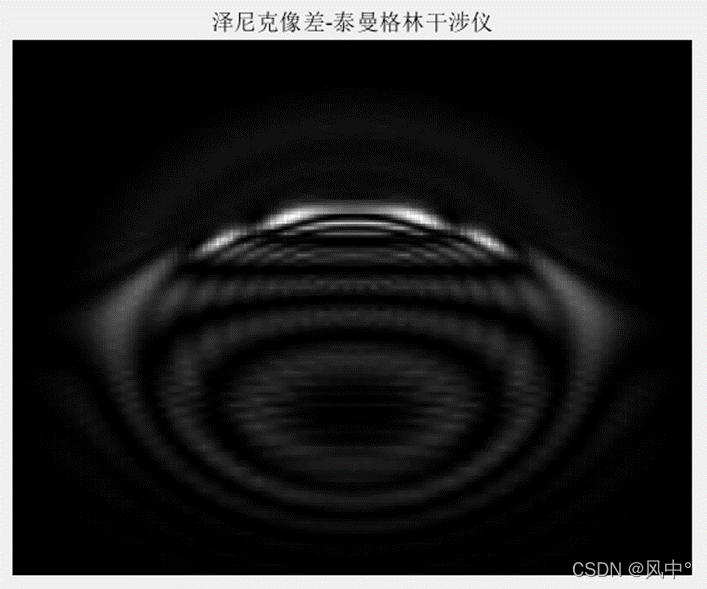

仿真结果如下：
三、资源获取
上述仿真程序可从以下链接处获取：
