Air724UG硬件设计手册（下）
四、电器特性，可靠性，射频特性
4.1. 绝对最大值
表格22：绝对最大值
| 参数 | 最小 | 最大 | 单位 |
|---|---|---|---|
| VBAT | -0.3 | 4.7 | V |
| VBUS | -0.3 | 5.5 | V |
| 电源供电峰值电流 | 0 | 1 | A |
| 电源供电平均电流（TDMA一帧时间） | 0 | 0.7 | A |
| 数字管脚处电压 | -0.3 | VDDIO+0.3 | V |
| 模拟管脚处电压(ADC) | -0.3 | 4.7 | V |
4.2. 推荐工作条件
表格23：推荐工作条件
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| VBAT | 3.3 | 3.8 | 4.3 | V |
| VBUS | 3.3 | 5.0 | 5.25 | V |
4.3. 工作温度
表格24：工作温度
| 温度 | 最低 | 典型 | 最高 | 单位 |
|---|---|---|---|---|
| 正常工作温度 | -35 | 25 | 75 | ℃ |
| 受限工作温度 | -40~-35 | 75~85 | ℃ | |
| 存储温度 | -45 | 90 | ℃ |
4.4. 功耗
4.4.1. 模块工作电流
测试仪器：综测仪R&S CMW500，程控电源安捷伦66319D
测试条件：VBAT=3.8V，环境温度25℃，插入白卡，连接综测仪 CMW500
| 参数 | 测试条件 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|---|
| IVBAT | 漏电流 | 第一次上电 | 30 | ||
| 开机后关机（RTC 关闭） | 2 | uA | |||
| 开机后关机（RTC 正常工作） | 220 | uA | |||
| 待机电流 | LTE-TDDPagingcycle=128 | 1.78 | mA | ||
| LTE-FDDPagingcycle=128 | 1.8 | mA | |||
| 飞行模式 AT+CFUN=4 | 1.39 | mA | |||
| LTE-FDD B1 CH300 BW=10MLTE-FDD B3 CH1575BW=10M | TX power = 23dbm | 470 | mA | ||
| TX power = -42dbm | 151 | mA | |||
| TX power = 23dbm | 514 | mA | |||
| TX power = -42dbm | 152 | mA | |||
| LTE-FDD B5 CH2525BW=10M | TX power = 23dbm | 522 | mA | ||
| TX power = -42dbm | 138 | mA | |||
| LTE-FDD B8 CH3625 BW=10MLTE-TDD B34 CH36275BW=10M | TX power = 23dbm | 624 | mA | ||
| TX power = -42dbm | 138 | mA | |||
| TX power = 23dbm | 275 | mA | |||
| TX power = -42dbm | 115.4 | mA |
4.4.2. 实网模拟长连接功耗
测试仪器：程控电源安捷伦66319D
测试条件：VBAT=3.8V，环境温度25℃
插入移动SIM 卡，实网注册频段：B40 实网信号强度（CESQ）：72
插入联通SIM 卡，实网注册频段：B1 实网信号强度（CESQ）：60
| 参数 | 测试条件 | 典型 | 单位 |
|---|---|---|---|
| I****VBAT | TCP 连接，自动休眠，1 分钟心跳间隔（默认配置） | 7.62 | mA |
| I****VBAT | TCP 连接，自动休眠，5 分钟心跳间隔（默认配置） | 3.82 | mA |
| I****VBAT | TCP 连接，自动休眠，1 分钟心跳间隔（超低功耗AT*RTIME=1） | 4.39 | mA |
| I****VBAT | TCP 连接，自动休眠，5 分钟心跳间隔（超低功耗AT*RTIME=1） | 3.07 | mA |
| 参数 | 测试条件 | 典型 | 单位 |
|---|---|---|---|
| I****VBAT | TCP 连接，自动休眠，1 分钟心跳间隔（默认配置） | 8.33 | mA |
| I****VBAT | TCP 连接，自动休眠，5 分钟心跳间隔（默认配置） | 3.79 | mA |
| I****VBAT | TCP 连接，自动休眠，1 分钟心跳间隔（超低功耗AT*RTIME=1） | 3.84 | mA |
| I****VBAT | TCP 连接，自动休眠，5 分钟心跳间隔（超低功耗AT*RTIME=1） | 2.03 | mA |
插入电信SIM 卡，实网注册频段：B1 实网信号强度（CESQ）：62
4.1. 静电防护
在模块应用中，由于人体静电，微电子间带电摩擦等产生的静电，通过各种途径放电给模块，可能会对模 块造成一定的损坏，所以 ESD保护必须要重视，不管是在生产组装、测试，研发等过程，尤其在产品设计中， 都应采取防ESD保护措施。如电路设计在接口处或易受ESD点增加ESD保护，生产中带防ESD手套等。
下表为模块重点PIN脚的ESD耐受电压情况。
表格25：ESD 性能参数（温度：25℃, 湿度：45%）
| 管脚名 | 接触放电 | 空气放电 |
|---|---|---|
| VBAT,GND | ±5KV | ±10KV |
| LTE_ANT | ±5KV | ±10KV |
| Others | ±0.5KV | ±1KV |
| 4.模块尺寸图 |
该章节描述模块的机械尺寸以及客户使用该模块设计的推荐封装尺寸。

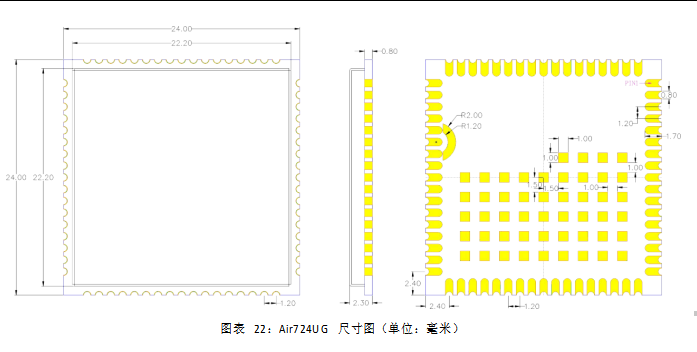

4.1. 模块外形尺寸
注意：
由于是实网测试，网络信号强度，注册频段，服务器响应时间都会对测试的值有较大影响，因此，此数据仅供参 考。

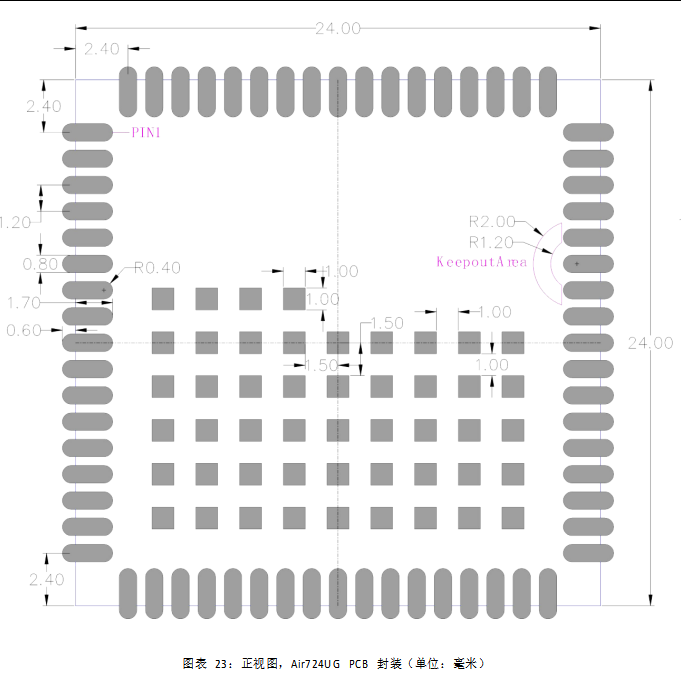

4.1. 推荐PCB封装
注意：
- PCB 板上模块和其他元器件之间的间距建议至少 3mm ；
- 请访问：[https://doc.openluat.com/wiki/21?wiki_page_id=2055]来获取模块的原理图PCB 封装库。
4. 存储和生产
4.1. 存储
Air724UG以真空密封袋的形式出货。模块的存储需遵循如下条件：
环境温度低于40摄氏度，空气湿度小于90%情况下，模块可在真空密封袋中存放12个月。 当真空密封袋打开后，若满足以下条件，模块可直接进行回流焊或其它高温流程：
¨ 模块环境温度低于30摄氏度，空气湿度小于60%，工厂在72小时以内完成贴片。
¨ 空气湿度小于10%
若模块处于如下条件，需要在贴片前进行烘烤：
¨ 当环境温度为23摄氏度（允许上下5摄氏度的波动）时，湿度指示卡显示湿度大于10%
¨ 当真空密封袋打开后，模块环境温度低于30摄氏度，空气湿度小于60%，但工厂未能在72小时以内完成贴 片
¨ 当真空密封袋打开后，模块存储空气湿度大于10%
如果模块需要烘烤，请在125 摄氏度下（允许上下5 摄氏度的波动）烘烤48 小时。
注意：模块的包装无法承受如此高温，在模块烘烤之前，请移除模块包装。如果只需要短时间的烘烤，请 参考IPC/JEDECJ-STD-033 规范。

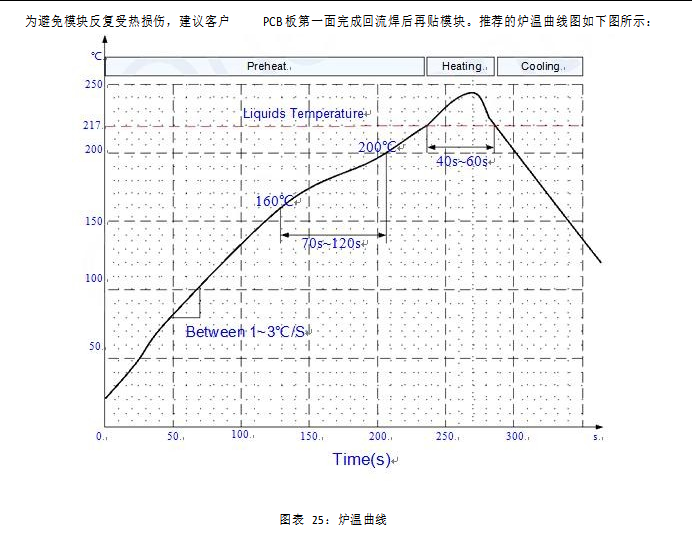

4.2. 生产焊接

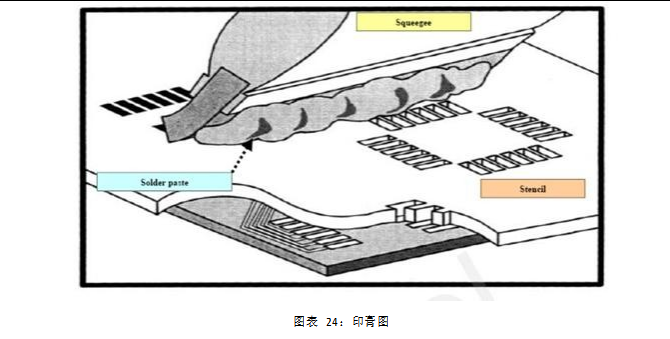

用印刷刮板在网板上印刷锡膏，使锡膏通过网板开口漏印到 PCB上，印刷刮板力度需调整合适，为保证模块印膏质量，Air724UG模块焊盘部分对应的钢网厚度应为0.2mm。
| 术语 | 英文全称 | 中文全称 |
|---|---|---|
| ADC | Analog to Digital Converter | 模数转换器 |
| bps | Bits Per Second | 比特/秒 |
| CTS | Clear to Send | 清除发送 |
| DFOTA | Differential Firmware Over-the-Air | 无线差分固件升级 |
| DTR | Data Terminal Ready | 数据终端就绪 |
| ESD | Electro Static discharge | 静电放电 |
| ESR | Equivalent Series Resistance | 等效串联电阻 |
| EVB | Evaluation Board | 评估板 |
| FDD | Frequency Division Duplex | 频分双工 |
| FTP | File Transfer Protocol | 文件传输协议 |
| FTPS | FTP-over-SSL | 对常用的文件传输协议（FTP）添加传输层安全（TLS）和安全套接层（SSL） 加密协议支持的扩展协议 |
| GPIO | General Purpose Input Output | 通用输入输出管脚 |
| GPS | Global Positioning System | 全球定位系统 |
| HTTP | Hypertext Transfer Protocol | 超文本传输协议 |
| HTTPS | Hypertext Transfer Protocol over Secure Socket Layer | 超文本传输安全协议 |
| LCC | Leadless Chip Carriers | 不带引脚的正方形封装 |
| LGA | Land Grid Array | 栅格阵列封装 |
| LTE | Long Term Evolution | 长期演进 |
| MQTT | Message Queuing Telemetry Transport | 消息队列遥测传输 |
| MSL | Moisture Sensitivity Levels | 湿度敏感等级 |
| NITZ | Network Identity and Time Zone | 网络标识和时区 |
| NTP | Network Time Protocol | 网络时间协议 |
4. 术语缩写
表格26：术语缩写
| PA | Power Amplifier | 功率放大器 |
|---|---|---|
| PCB | Printed Circuit Board | 印制电路板 |
| PCM | Pulse Code Modulation | 脉冲编码调制 |
| PDU | Protocol Data Unit | 协议数据单元 |
| PMIC | Power Management IC | 电源管理集成电路 |
| PPP | Point-to-Point Protocol | 点到点协议 |
| RF | Radio Frequency | 射频 |
| RTS | Require To Send | 请求发送 |
| SMS | Short Message Service | 短信 |
| SSL | Secure Sockets Layer | 安全套接层 |
| TCP | Transmission Control Protocol | 传输控制协议 |
| TDD | Time Division Duplexing | 时分双工 |
| UART | Universal Asynchronous Receiver & Transmitter | 通用异步收发机 |
| UDP | User Datagram Protocol | 用户数据报协议 |
| UMTS | Universal Mobile Telecommunications System | 通用移动通信系统 |
| USB | Universal Serial Bus | 通用串行总线 |
| (U)SIM | (Universal) Subscriber Identity Module | （通用）用户身份识别模块 |
| VSWR | Voltage Standing Wave Ratio | 电压驻波比 |
