合宙4G模组Air780EX——产品规格书

Air780EX 是合宙通信推出的LTE Cat.1 bis通信模块； Air780EX采用移芯EC618平台，支持LTE 3GPP Rel.13 技术；

Air780EX   是4G全网通模块，可适应不同的运营商和产品，确保产品设计的最大灵活性。

其主要特点和优势可以总结如下：

技术平台与标准：

基于移芯EC618平台，支持LTE 3GPP Rel.13技术，确保通信的稳定性和高效性。

网络兼容性：

4G全网通模块，兼容不同运营商网络，为产品设计提供最大灵活性。

接口支持：

• 支持TTL串口，波特率最高可达921600，满足高速数据传输需求。
• 支持PSM数字语音接口，适用于语音通信应用。
• 支持USIM/SIM卡：1.8V和3V，广泛兼容不同SIM卡类型。
• 支持USB 2.0 High speed（仅从模式），便于与各种设备连接。

开发便捷性：

• 支持多种开发方式，如USB上网、标准AT开发等，降低开发难度。
• 提供专业且及时的在线技术支持，帮助开发者快速解决问题。

丰富的网络协议与接口：

• 内置丰富的网络协议，集成多个工业标准接口，提升模块的功能性和兼容性。
• 支持多种操作系统下的USB驱动（如Windows 7/8/8.1/10, Linux, Android等），便于在不同平台上使用。

广泛的应用领域：

凭借其强大的功能和广泛的兼容性，Air780EX在M2M领域有着广泛的应用，如数据卡、平板电脑、车载设备、安防系统等。

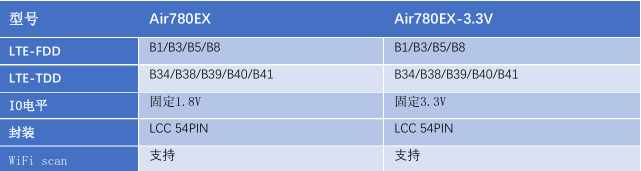

详细规格数据：

频段
LTE-TDD:B34/B38/B39/B40/B41 LTE-FDD:B1/B3/B5/B8

数据
LTE-TDD:

上下行配比2

最大 8Mbps (DL)/最大 2Mbps (UL)

上下行配比1

最大 6Mbps (DL)/最大 4Mbps (UL)

LTE-FDD:

最大 10Mbps (DL)/最大 5Mbps (UL)

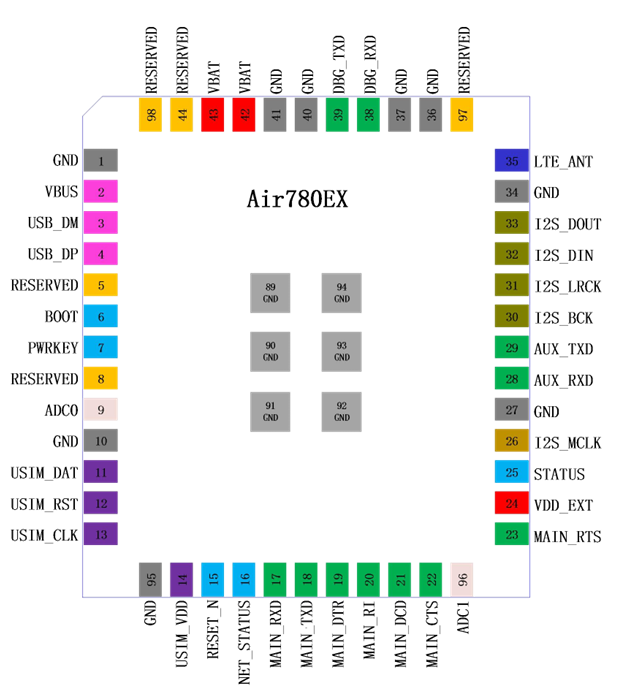

接口
1 个USB 2.0 高速接口（最高达 480Mbps）

1个NETLIGHT 接口

(NET_STATUS)

1路数字I2S接口，支持外置codec

3个UART 接口

（主串口，通用串口，调试串口）

PWRKEY（低电平有效） 2路ADC接口

电气参数

输出功率：
LTE-TDD: Class3(23dBm+1/-3dB)

LTE-FDD: Class3(23dBm+-2dB)

功耗：
1uA @关机

3uA @休眠，典型值

灵敏度：
FDD B1: -99dBm (10M)

FDD B3: -99dBm (10M)

FDD B5: -99dBm (10M)

FDD B8: -99dBm (10M)

TDD B34: -100dBm (10M)

TDD B38: -100dBm (10M)

TDD B39: -100dBm (10M)

TDD B40: -100dBm (10M)

TDD B41: -100dBm (10M)

一般特性
3GPP E-UTRA Release 13

带宽： 1.4/3/5/10/15/20MHz

温度范围：-40°C ~ +85°C

约 3.2g

供电电压：3.3V~4.3V典型值3.8V

软件特性
USB 驱动： Windows7/8.1/10 Linux/Android

RNDIS 驱动： Windows 7/8/8.1/10 Linux/Android

ECM 驱动： Linux/Android

协议栈：

TCP/UDP/PPP/HTTP/NITZ/NDIS/NTP/HTTPS/MQTT

模块尺寸：
（17.7±0.15）mm x （15.8±0.15）mm x （2.3±0.15）mm
