合宙低功耗4G模组Air780E——产品规格书

Air780E 是合宙通信推出的 LTE Cat.1 bis通信模块；

采用移芯EC618平台，支持 LTE 3GPP Rel.13 技术。

Air780E特点和优势总结如下：

全网通兼容性：

• 作为4G全网通模块，兼容不同运营商网络，包括但不限于移动、联通、电信等，确保全球范围内的广泛适用性。
• 提升产品设计的灵活性，满足多样化的市场需求。

双卡单待功能：

支持双卡单待模式，提供备份网络选项或不同运营商之间的灵活切换，增强通信可靠性和用户体验。

接口与连接性：

• 配备USB 2.0接口，支持高速数据传输和便捷连接。
• 集成PSM（Power Saving Mode）数字语音接口，适用于需要语音通信的应用场景。

开发方式与支持：

• 支持多种开发方式，包括USB上网、标准AT命令集以及LuatOS（一种专为物联网设计的轻量级操作系统），方便开发者快速上手与定制。
• 提供专业且及时的在线技术支持，通过访问www.openluat.com获取更多资源和帮助。

内置协议与软件支持：

• 内置丰富的网络协议，支持多种工业标准接口，便于与各类设备和系统无缝对接。
• 支持在Windows 7/8/8.1/10、Linux、Android等主流操作系统下的USB驱动，降低系统集成难度。

广泛的应用领域：

因其强大的功能和兼容性，

Air780E可广泛应用于CPE（客户终端设备）、路由器、数据卡、平板电脑、车载设备、安防系统以及工业级PDA等领域，

为物联网和M2M（机器到机器）通信提供强大的技术支持。

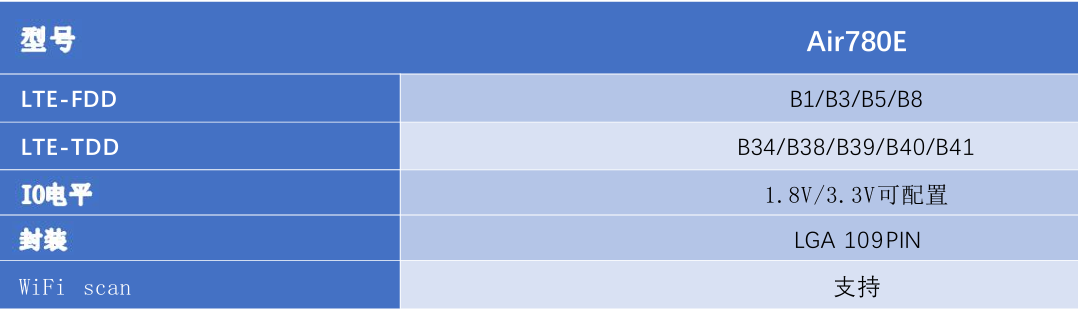

频段：

LTE-TDD:B34/B38/B39/B40/B41

LTE-FDD:B1/B3/B5/B8

数据：

LTE-TDD:

上下行配比2

最大8Mbps(DL)/最大2Mbps(UL)

上下行配比1

最大6Mbps(DL)/最大4Mbps(UL)

LTE-FDD: 最大10Mbps(DL)/最大5Mbps(UL)

一般特性：

3GPPE-UTRARelease13

带宽：1.4/3/5/10/15/20MHz

温度范围：-40°C~+85°C

约3.2g

供电电压：3.3V~4.3V典型值3.8v

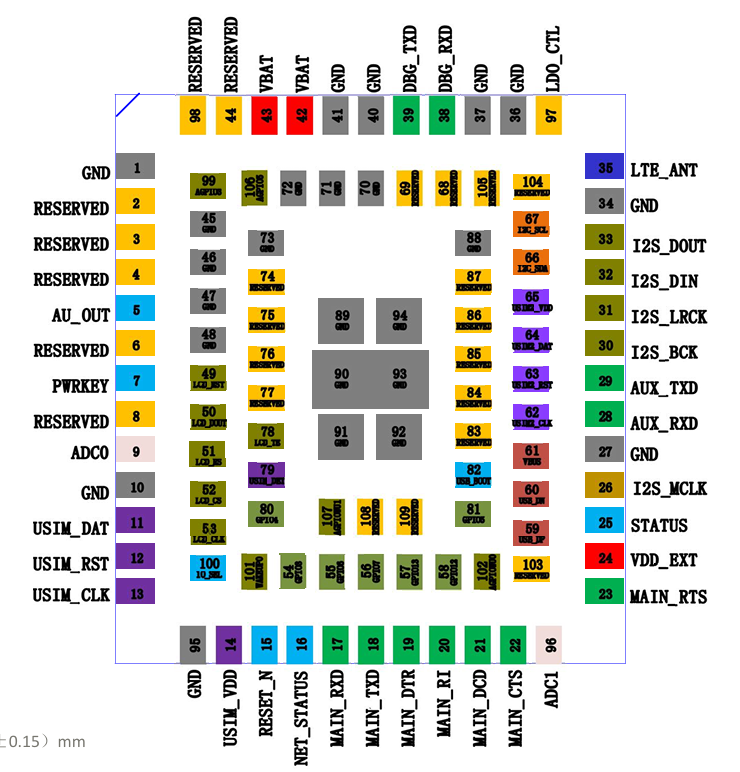

接口：

1个USB2.0高速接口（最高达 480Mbps）

双1.8V/3.0V(U)SIM卡接口

2个NETLIGHT接口 (NET_STATUS和STATUS)

1路数字I2S接口，支持外置codec

3个UART接口 （主串口，通用串口，调试串口）

PWRKEY（低电平有效）

2路ADC接口

电气参数：

输出功率：

LTE-TDD:Class3(23dBm+1/-3dB)

LTE-FDD:Class3(23dBm+-2dB)

功耗：

1uA@关机

3uA@休眠，典型值

灵敏度：

FDDB1:-99dBm(10M)

FDDB3:-99dBm(10M)

FDDB5:-99dBm(10M)

FDDB8:-99dBm(10M)

TDDB34:-100dBm(10M)

TDDB38:-100dBm(10M)

TDDB39:-100dBm(10M)

TDDB40:-100dBm(10M)

TDDB41:-100dBm(10M)

软件特性：

USB驱动： Windows7/8.1/10 Linux/Android

RNDIS驱动： Windows7/8/8.1/10 Linux/Android

ECM驱动： Linux/Android

协议栈： TCP/UDP/PPP/HTTP/NITZ/NDIS/NTP/HTTPS/MQTT

模块尺寸：
（17.7±0.15）mm x（15.8±0.15）mmx（2.3±0.15）mm

​
完整资料获取请点击 ： www.openluat.com ​
