Apache Pulsar 框架简介

一、架构概述

【1】Pulsar租户架构图

【2】Pulsar集群架构

【3】Pulsar关系概念图

【4】Pulsar订阅模式图

二、订阅模式介绍

【1】四种订阅模式

【2】Producer

【3】Consumer

【4】Topic

【5】多Topic订阅

【6】数据分区

【7】路由模式

【8】消息存留、过期、去重

三、对比Kafka

四、Bug修改 ：端口号冲突

具 体 内 容

一、Pulsar框架介绍

Pulsar 是一个用于服务器到服务器的消息系统，具有多租户、高性能等优势，最初由 Yahoo 开发，目前由 Apache 软件基金会管理。

  • 跨地域复制（geo-replication），单个实例原生支持多个集群（跨集群复制）；
  • 支持多种topic订阅模式：独占订阅、共享订阅、故障转移订阅、键共享；
  • 通过Apache BookKeeper提供的持久化消息存储机制保证消息传递；

【1】Pulsar关系架构图：

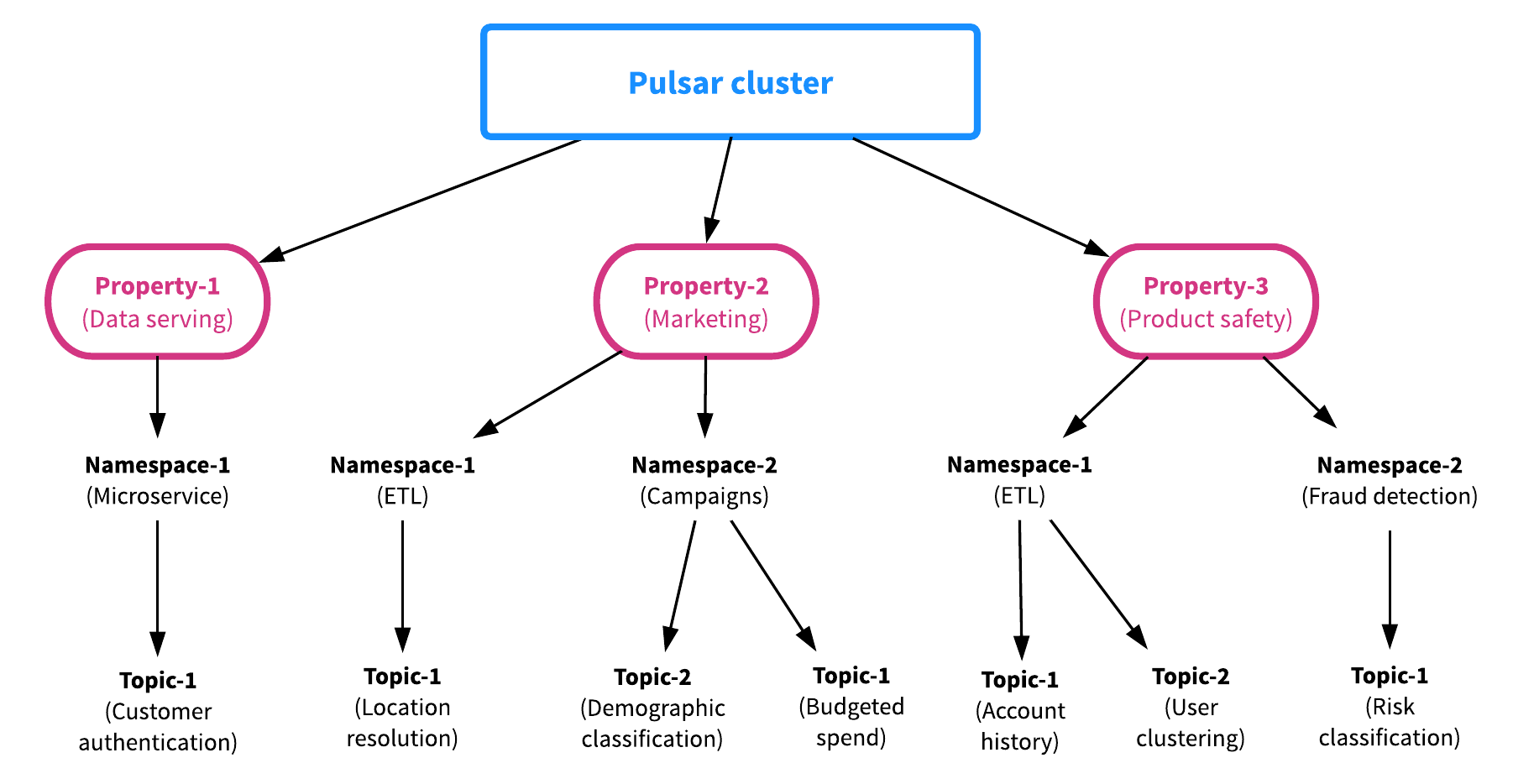

Pulsar关系图（自顶向下都是一对多关系）

  • property/tenant：一个property代表一个租户，一个property可包含多个namesapce；假设部署了一个Pulsar集群来支持多个应用程序，在企业中每个property都可以代表一个团队，一个核心的功能，或者一个产品线；

  • namespace：是Pulsar的基本管理单元，在namaspace级别可设置权限permission，备份fine-tune，跨集群管理消息数据的地理复制geo-replication、消息TTL等；一个namaspace里的所有topic都继承相同的设置；

  • topic：一种通道，用作从producer到consumer传输消息：持久（默认，硬盘）和非持久（仅内存）；

【2】Pulsar集群架构及术语

Pulsar Cluster~= Broker 集群 + Bookkeeper +ZooKeeper
集群间可以通过跨地域复制（Geo-Replication）进行消息同步

  1. 多个Broker节点组成一个Pulsar Cluster；多个Pulsar Cluster组成一个Pulsar Instance。
  2. Pulsar通过geo-replication支持一个Instance内在不同的集群发送和消费消息。
  • BookKeeper 有状态集群，负责消息数据的持久化存储（Bookie）；
  • Broker 集群属于无状态集群，只处理业务逻辑；
  • ZooKeeper负责各种与配置和协调相关的任务（localZK负责cluster内部配置，globalZK负责cluster之间的配置）；
  • Global replication负责集群间的数据复制；

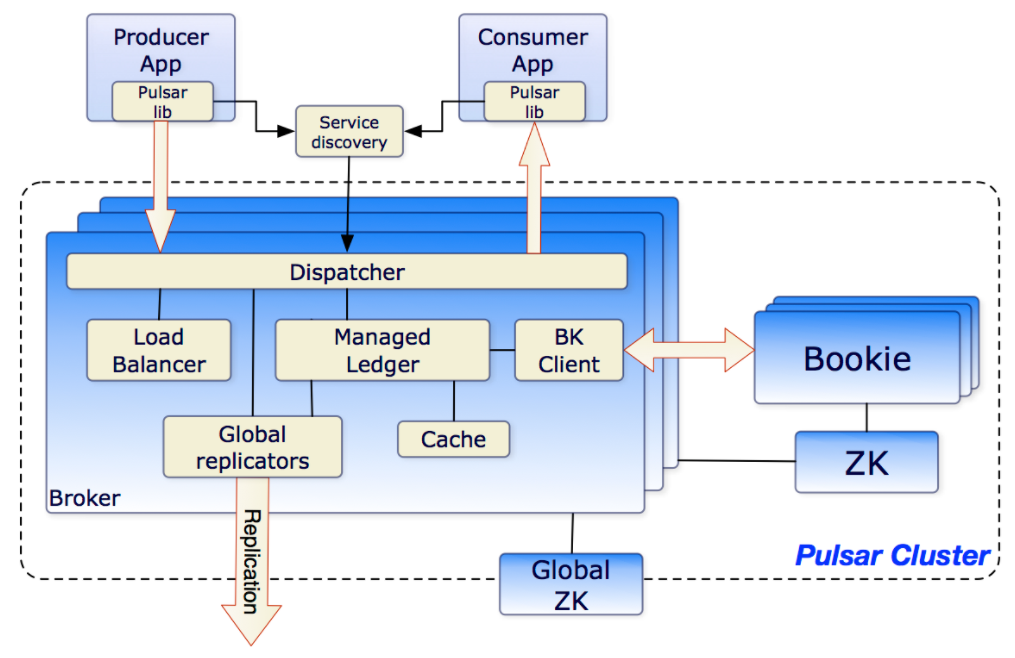

Pulsar集群架构图

【3】Pulsar关系概念图

关系概念图

【4】Pulsar订阅模式图

Producer发布消息到topic，Consumer可订阅这些topic，处理发布过来的消息，在处理完成后发送确认。

（一旦订阅被创建，所有的消息都将被Pulsar保留，即使consumer断开连接。 只有在consumer确认消息被成功处理后，保留下来的消息才会被丢弃。）

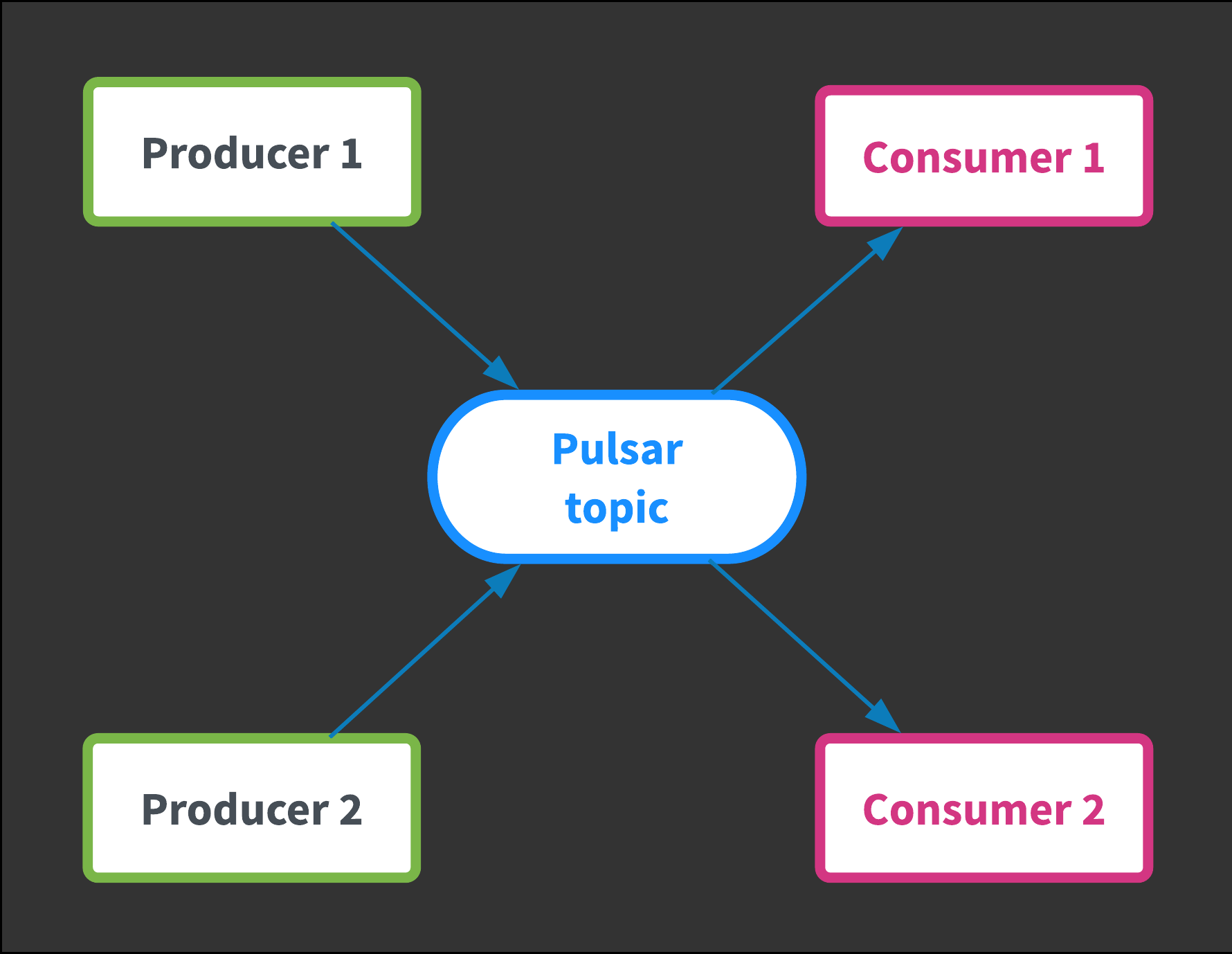

Producer-Topic （Broker）-Consumer

消息队列：

  • Producer是如何生产消息，发送到对应的Broker？？？
  • Broker是如何处理消息，将高效的持久化以及查询？？？
  • Consumer是如何进行消费消息？？？

二、订阅模式：producer-topic-subscription-consumer

Topic支持多种订阅模式: 独占（exclusive）, 共享（shared）和灾备（failover）,key共享（key_shared）；

【1】四种订阅模式：

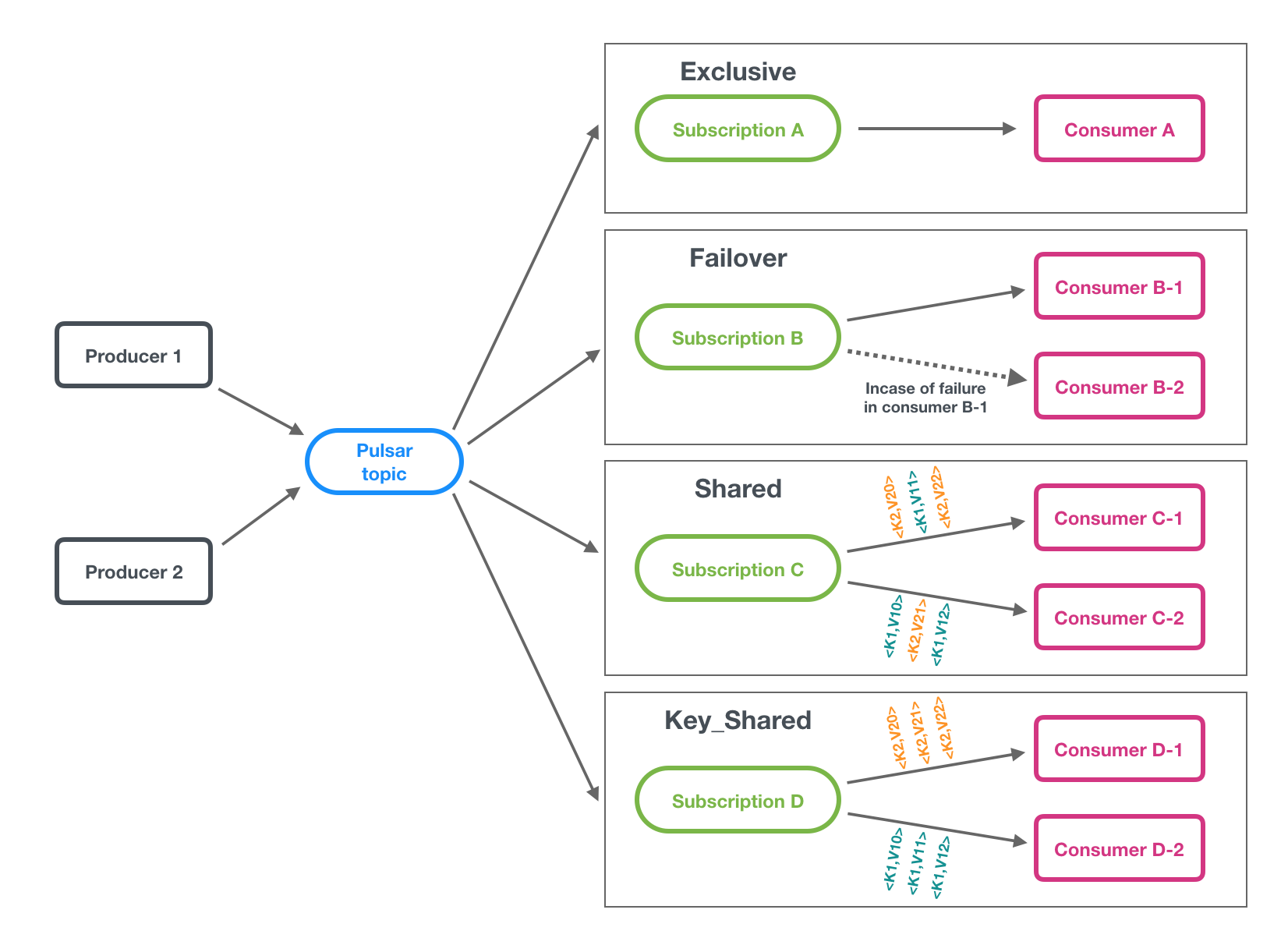

Pulsar四种订阅模式

  • 【独占模式（默认）】：只能有一个Consumer消费topic的消息，超过一个Consumer会收到错误；
    独占模式

  • 【灾备模式】：同一时刻只有一个有效的Consumer，其余的Consumer作为备用节点，在Master Consumer不可用后进行替代。
    灾备模式

  • 【共享模式】：可以同时存在多个Consumer，每个Consumer处理Topic中一部消息。消息通过轮询机制分发给不同的消费者，并且每个消息仅会被分发给一个消费者。当某个消费者断开连接，所有被发送给它但没有被确认的消息将被重新安排，分发给其它可用的消费者（有两点需注意，1、不保证消息顺序； 2、不能使用累计确认）；
    共享模式

  • 【Key-shared模式】: 类似于shared模式，但是相同key的消息会传递给同一个消费者，（该模式限制:消息必须指定key/orderingKey;不能使用累计确认;该模式目前是测试版,可禁用）；
    key共享

【2】Producer：

  • 发送模式：同步或异步
  • 压缩：消息在发送中可压缩来节省带宽；
  • 批处理：生产者将在单个请求中发送批量消息
  • 分块（批处理需禁用）：消息分块发送至broker（一P对一C、多P对一C）

【3】Consumer:

  • 接收模式：同步或异步
  • 监听：客户端库为consumers提供listener的实现，（例如Java客户端，提供MesssageListener接口，实现该接口，一旦接受到新的消息，received方法将被调用。
  • 确认: 当consumer 成功消费掉一条消息后,会发送一个确认请求到broker,broker会丢弃这条消息,否则保存这条消息。单条确认 或 累计确认（共享模式不支持）；
  • 取消确认：当consumer 在一定时间内没有成功消费消息，想再次消费该消息，这个consumer就可以发送一个否定确认到broker，然后broker重发这条消息。（独占消费模式和灾备订阅模式中，消费者仅仅只能对收到的最后一条消息进行取消确认）。单条取消确认+累积取消模式；
  • 确认超时：未确认消息会自动重新交付

【4】Topic：

  • 持久topic（默认）：
    Pulsar保存所有没有确认的消息到多个BookKeeper的bookies中，持久性topic上的消息数据可以在 broker
    重启和订阅者故障转移之后继续存在。
  • 非持久topic：消息数据仅存活在内存。 如果broker挂掉或者因其他情况不能从内存取到，消息数据就可能丢失。
  • 死信(Dead letter)topic：死信topic使您能够在消费者无法成功消费某些消息时消费新消息。在这种机制中，无法成功消费的消息存储在单独的topic，称为死信topic---仅仅适用于共享模式；

【5】多topic订阅(不能保证顺序性)：

  • 正则表达式（所有的主题必须在同一个namespace）；
  • 明确指定topic列表;

【6】数据分区

通常一个topic仅被一个broker服务，这限制了topic的最大吞吐量。 分区topic是特殊的topic类型，他可以被多个broker处理，这让topic有更高的吞吐量。分区的topic通过N个内部topic实现，N是分区的数量。 当向分区的topic发送消息，每条消息被路由到其中一个broker。 Pulsar自动处理跨broker的分区分布。

数据分区

Topic1有5个分区（P0到P4）,分布在3个broker上。因为分区数量多于broker数量，其中有两个broker每个处理两个分区,第三个broker则只处理一个。

Topic1的消息被广播给两个consumer，路由模式决定哪个broker处理哪个partition，订阅模式决定哪条消息发送到哪个consumer；

【7】路由模式：消息应该发布到哪个分区

  • roundRobinPartition（默认）：message无key则轮询，有key则hash(key)指定分区
  • SinglePartition：无key，producer将会随机选择一个分区，把所有的消息发往该分区。
    如果为message指定了key，分区的producer会把key做hash，然后分配消息到指定的分区。
  • CustomPartition：使用客制化消息路由实现，可以决定特定的消息进入指定的分区。

【8】消息存留/到期/去重（namesapce级别管理）

消息的顺序与路由模式和消息的key有关；

  • 按key分区：相同key的消息有序，并被发送到相同的partition（非客户自定义路由）
  • 按producer：来自相同producer的消息有序，（singlepartition） Broker默认：

Broker默认：

  • 立即删除所有已被consumer确认过的消息；
  • 以消息backlog的形式，持久保存所有未被确认的消息;

存留：可以保存被consumer确认过的消息；

过期：可以给未被确认的消息设置TTL

去重：pulsar保证消息仅持久化一次（避免生产者幂）

三、与Kafka的不同

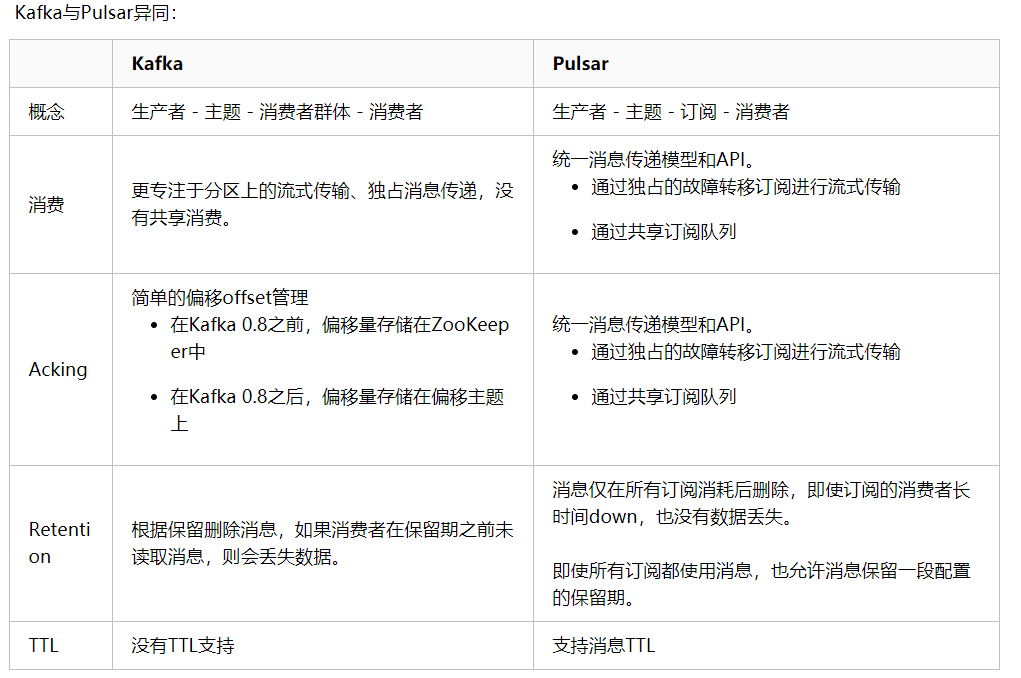

Kafka与Pulsar

1、Pulsar是流式处理（Kafka）和队列的合体；
2、Pulsar存储计算分离，其他MQ不是；
3、Pulsar的broker是无状态的，而Kafka是有状态的；
4、Pulsar简单的跨域赋值、扩容简单，数据处理快；

四、Bug修改 ：端口号冲突

1、Pulsar本地启动时出现端口冲突问题
Apache.Pulsar.zookeeper.BindException in ininating zookeeper: Address already in use：0.0.0.0:2181
问题：pulsar中自带的zookeeper客户端端口号被占用导致启动失败
解决方案一：杀掉占用该端口的其他进程
netstat -anp | grep 2181
kill -9 pid

解决方案二：更改pulsar中的conf文件修改端口号
grep 2181 *conf
vi *conf
:n 编辑下一个文档
:N 编辑上一个文档
:e# 编辑上一个文档，用于在文件间相互交换编辑时使用；
?# 编辑前一次编辑的文档
