第四章 时序电路

时序电路

文章目录

• 时序电路
• • 一.概述
  • 二.分析方法（具体的例子可以去看书上或者PPT）
  • 三.时序逻辑的设计方法
  • 四.计数器
  • • 1.计数器概述
    • 2.设计思路——这里以3位二进制同步计数器举例子
    • 3.其他计数器
    • 4.74LS161 74LS163集成二进制同步加法计数器
    • 5.74LS169计数可逆

一.概述

时序电路的之前讲到过了，由两个部分构成：

• 存储当前状态的存储电路——通常由触发器构成；
• 组合逻辑电路；

那么电路的状态由：当前的输入以及上一个状态共同决定。

那么按照不同的分类标准，可以将时序逻辑电路分为：

• 根据存储电路的动作特点：也就是存储电路随时间信号的变化规律：
  1. 同步时序电路；
  2. 异步时序电路；
• 按照输出信号的特点：
  1. 米利(Mealy)型时序电路：现在状态与上一个状态+当前输入有关；
  2. 穆尔(Moore)型时序电路：现在状态只与上一个状态有关；

二.分析方法（具体的例子可以去看书上或者PPT）

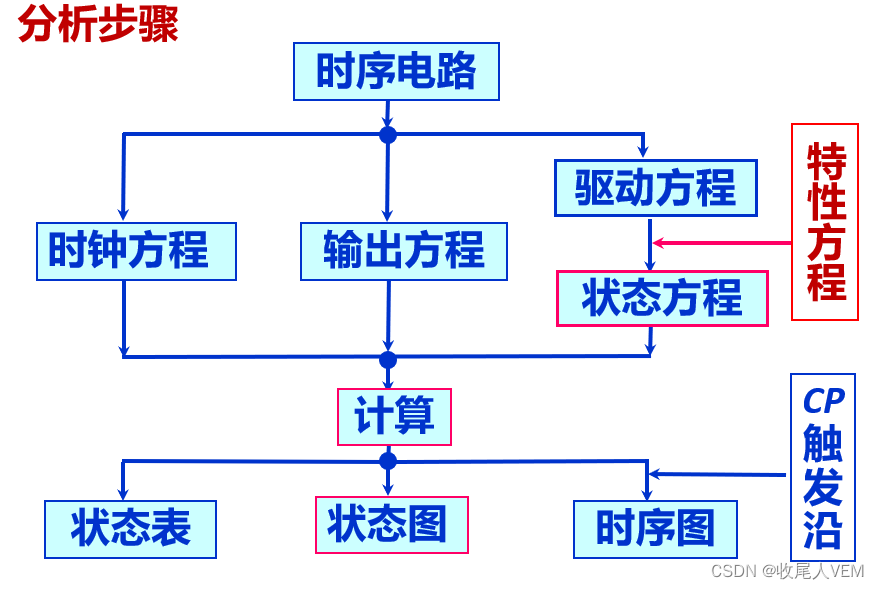

拿到电路，首先可以写出时钟方程、驱动方程、输出方程，输出方程就是输出值表达式，时钟方程就是对于多个触发器的时钟信号表示，驱动方程则是起到一个：建立所用触发器输入端口与时序输入的关系，也就是说：

eg：举个例子，可以用上一个状态Q来表示JK触发器的JK输入端。

同步电路的话，给出初态（默认000…0）然后分析输出、上一状态、CP即可：

这里注意一下，提出了一个叫做状态转换图的图，跟之前的状态图还是有点区别：

状态图是：输出状态之间的转换，一般是通过卡诺图来画的——上一个状态到下一个状态。

---

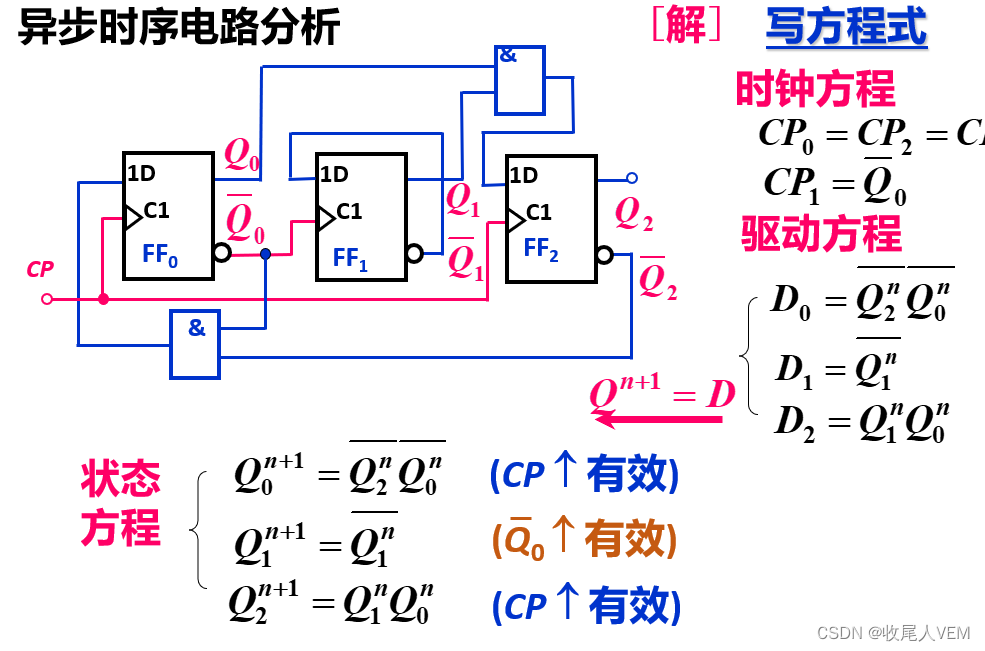

至于异步的分析方法，时钟方程需要一定改变。此外，需要将异步信号分开考虑，那么对于如下的电路：

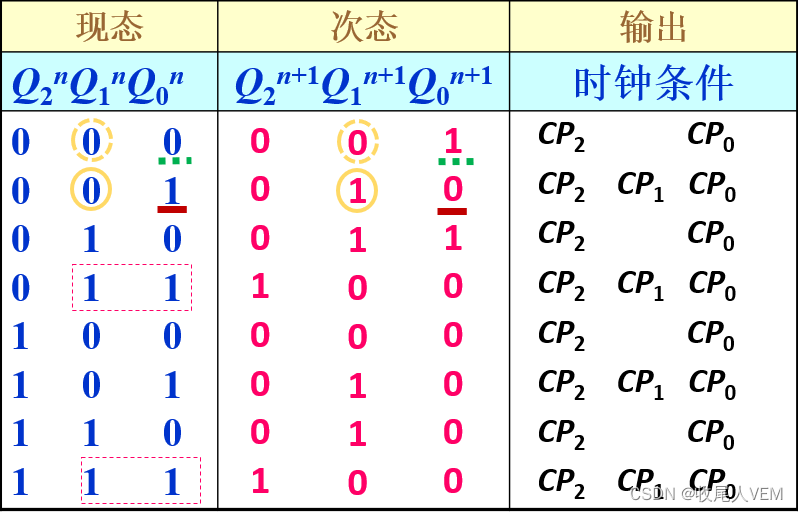

状态转换表写为：

第一次转换，分开分析：

• 先分析两个同步的CP0和CP2，发现只有Q0发生了变化，Q2没有变化；
• 再分析需要看Q0变化的：由于是Q0下降沿才有效，那么该次过程不会产生CP1的变化，所以Q1保持；

第二次转换：

• 老亚子，分析Q2、Q0：Q2为0，Q0为0；
• 此时可以看到：Q0从1变成了0，为一个下降沿；

后面的以此类推。

三.时序逻辑的设计方法

举个例子：

此题先想一下有多少情况、状态：

• 最开始：0000；
• 输入一个1：10000；
• 连续输入两个1：110000——如果说先输入一个0，再输入一个1：1010000，那其实还是等效于10000，因为此题要求的是连续输入，一旦出现0，判断立马又断开；
• 联系输入三个1：1110000，当然了再输入一个1，都是输出1，因此该情况等效于输入3个以3个以上的1。

分别计这四种状态为：
$$s_0,s_1,s_2,s_3$$

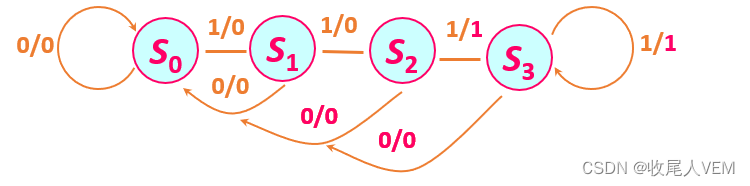

然后我们知道了各个状态之间的转换方法：

tips：X/Y格式——X为现态输入，Y为现态输出。

其中s2，s3输入和输出状态都是一样的：11、00，所以可以化简等效：

随后，选取触发器——这里选择的是JK上升沿有效触发器，并采取同步的方式：

（很明显这里是每个状态有2个位，因此就选择两个触发器）

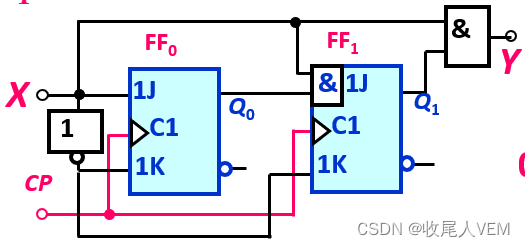

最后写出驱动方程，确定每一个JK触发器的输入段表达式并绘制逻辑图：

四.计数器

1.计数器概述

计数器就是一种可以根据时钟信号进行计数的功能芯片，是一种Moore型芯片——只与时钟信号也就是上一个状态有关。

计数器有很多种，按照不同分类标准也有很多：进制不同、计数方式不同（加法、减法、可逆）、按照时钟控制（同步和异步）、按开关元件（TTL计数器和CMOS计数器）

计数器的状态图一般都是如下的格式：

2.设计思路——这里以3位二进制同步计数器举例子

由于是Moore电路设计，因此处理方式比较简便，那么我们只需要利用n个触发器完成其随着CP的变化的状态变化描述就行。

然后我们设计一个输出作为Carry进位标志。选择同步和JK触发器，并且写出状态变化方程：

对于每一个次态位我们都需要写出其状态方程:

[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-LNVyz2V6-1655781291240)(img/image-20220613105033013.png)]

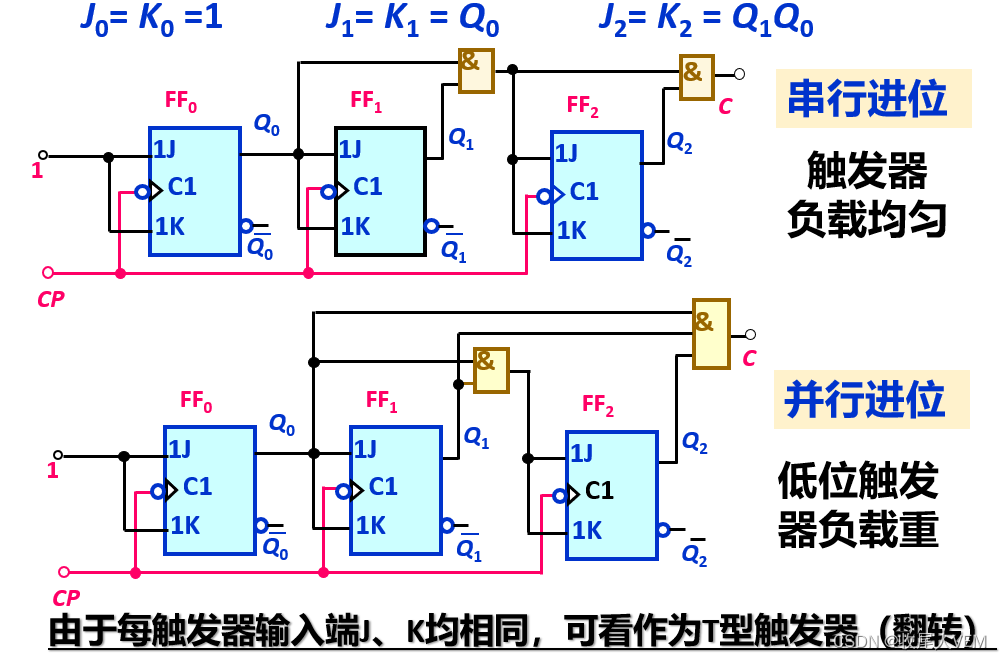

这里有一个问题——关于最后进位输出的设置：

3.其他计数器

像其他的计数器，比如说：

• 3位二进制同步减法计数器：只需要将结位（Borrow）改换一下位置即可；

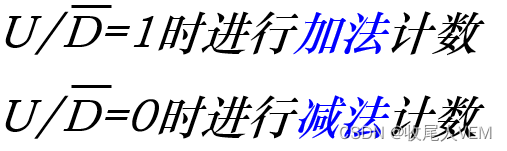

• 二进制可逆计数器：通过一个输入信号端口来完成对减法或者加法的选择。当然了，也可以选择通过双时钟异步的方式完成对加计数和减技术的隔离；

4.74LS161 74LS163集成二进制同步加法计数器

tips：161与163唯一的区别在于，163要求置零CP为上升沿。

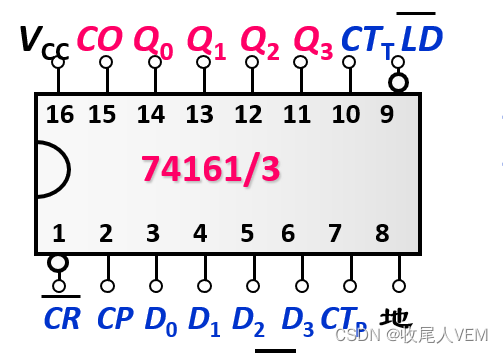

端口介绍：

• Vcc和接地线就不用多说了，完成供电；
• CR端口为低电平有效，全称clear，也就是清零；
• CP接时钟信号；
• CTp和CTt是两个计算机的工作状态控制端口；
• D0-D3是并行输入数据端口；
• CO是进位信号输出端口；
• Q0-Q4就是计数器状态输出端；

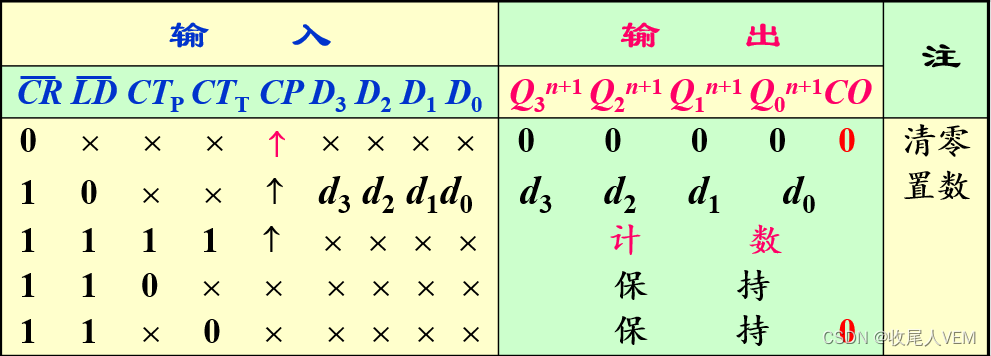

161功能如下：

• 异步清零：CR=1；
• 同步并行置数：CR=0，LD=1（load）这一步就是让输出变为输入，这个功能可以决定触发器从哪里开始计数；
• 同步加法计数：CR=0，LD=0，CTp=CTt=1，传统的加法计数，CTp和CTt就是计数功能的使能交控制端；
• 保持功能：CR=0，LD=0，CTt*CTp=0（两个中至少一个为0）：
  1. 如果CTt=0，CO=0；
  2. 如果CTt=1，CO=Q3Q2Q1Q0；

（tips：这是163的状态，163为同步清零）

5.74LS169计数可逆
