中央处理器

5.0 中央处理器

　　- 算术逻辑单元+寄存器

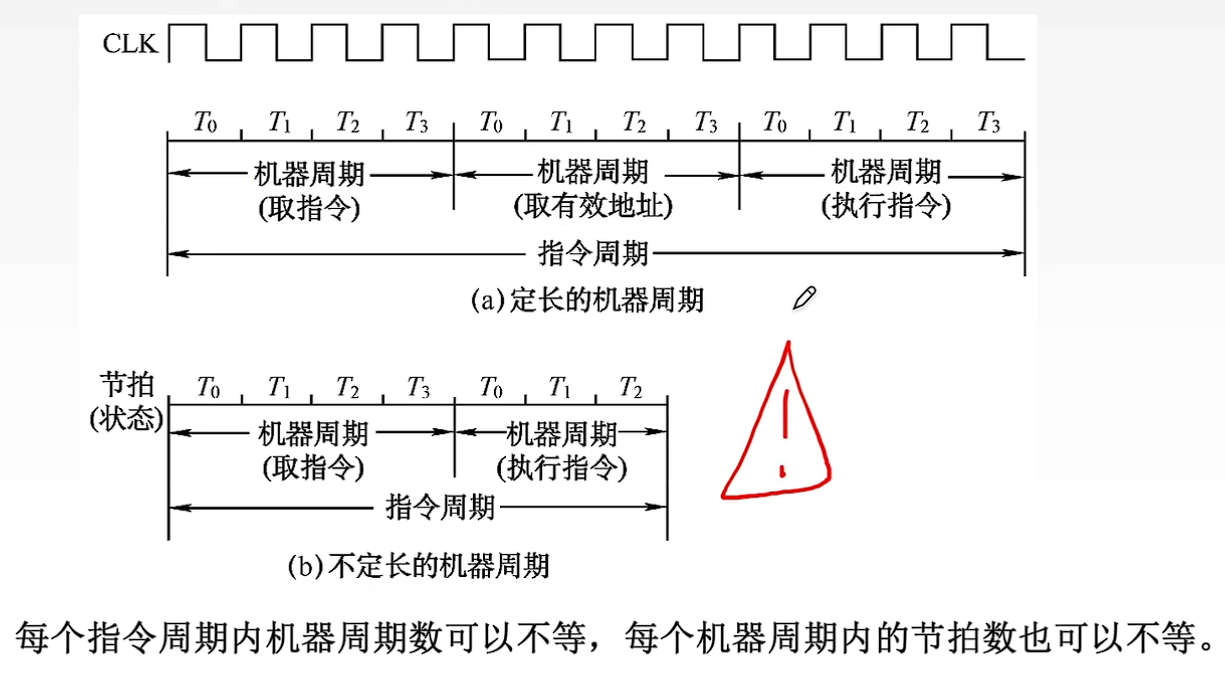

　　- 指令周期:

　　　　取指令-分析指令-执行指令-取下一条指令($PC+1$)

　　- 机器周期:

　　　　

　　-数据通路

　　　　-单总线模式: 所有的部件之间公用一个总线,同一时间内只允许两个部件进行数据交换

　　　　-多总线模式: 每条总线同一时间和单总线类似

　　　　-单总线模式寄存器之间的数据传送

　　　　　　1.寄存器之间数据传送

　　　　　　比如把 $PC$ 内容送至 $MAR$，实现传送操作的流程及控制信号为:$(PC)->BusPCout$有效，$PC$ 内容送总线 $Bus>MARMARin$ 有效，总线内容送 $MAR$

　　　　　　2.主存与$CPU$之间的数据传送

　　　　　　比如$CPU$从主存读取指令，实现传送操作的流程及控制信号为:

　　　　　　　　- $(PC)->Bus->MAR$

　　　　　　　　- $1->R$

　　　　　　　　- $MEM(MAR)->MDR$

　　　　　　3.执行算术或逻辑运算

　　　　　　比如一条加法指令，微操作序列及控制信号为:

　　　　　　　　- $Ad(IR)->Bus->MAR$

　　　　　　　　- $1->R$

　　　　　　　　- $MEM(MAR)->\mathrm{数}\mathrm{据}\mathrm{线}->MDR$

　　　　　　　　- $MDR->Bus->Y$

　　　　　　　　- $(ACC)+(Y)->Z$

　　　　　　　　- $Z->ACC$

　　　　



 　　- 微程序控制器

　　　　程序:由指令序列组成微程序:由微指令序列组成，每一种指令对应一个微程序
　　　　指令是对程序执行步骤的描述微指令是对指令执行步骤的描述

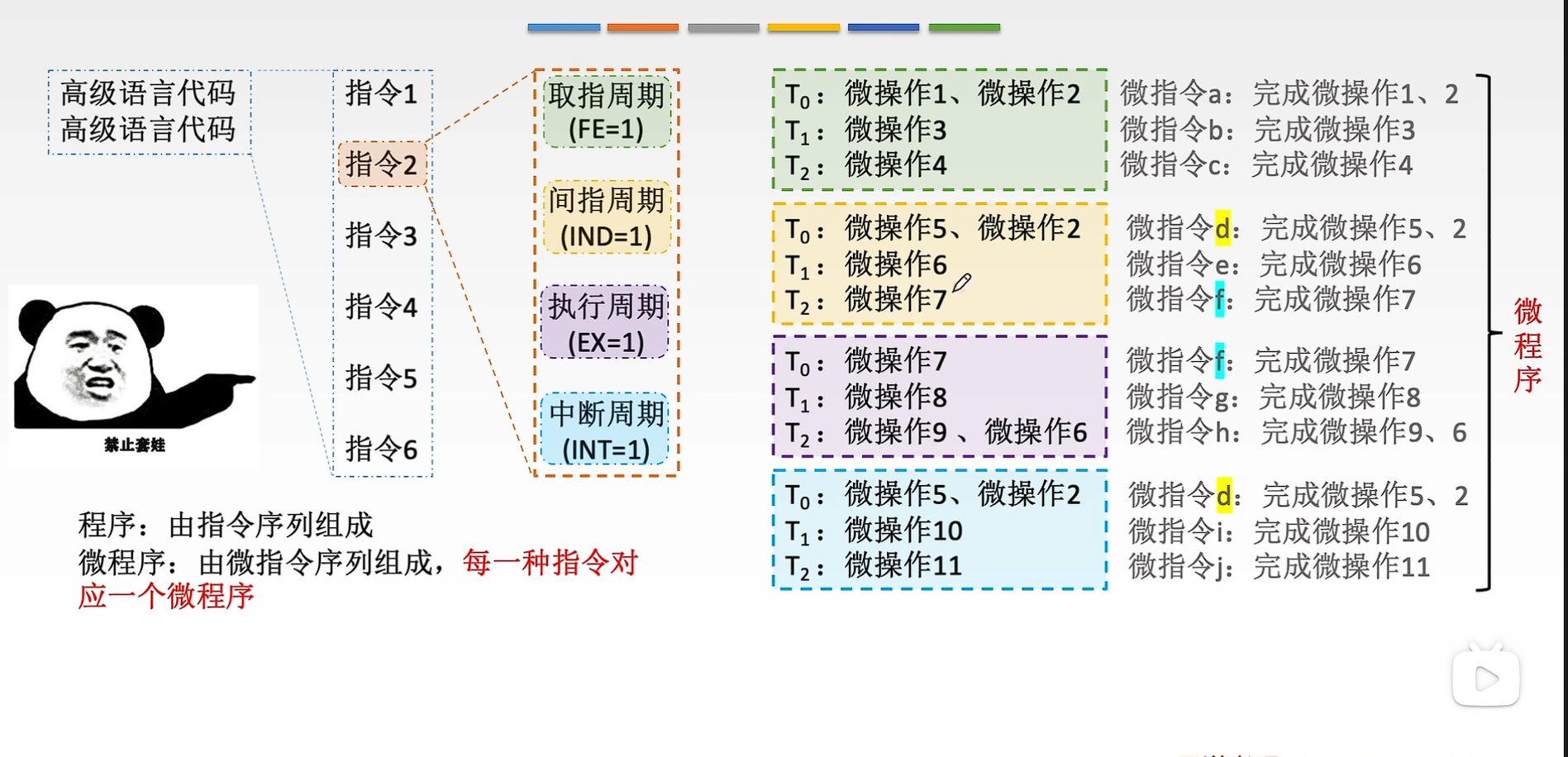

　　　　微程序,微指令,微操作的关系如下:

 　　-微指令的设计

　　　　水平型微指令: 指令格式为一条微指令能定义多个并行的微命令

　　　　垂直型微指令: 一条微指令只能定义一个微命令

　　　　混合型微指令

　　-微指令的编码方式

　　　　
