大话“雷达教程”之雷达原理
如果在身处大山或者峡谷的地方大声喊叫,都会在喊叫之后听到传回的回声。
上面这样的体验与感受相信大部分人都有过经历,而雷达所使用的的电磁波与声波的原理非常相似。朝着不同的方向喊叫,可以判断物体的大致方向。如果知道了空气中的声速,则可以估计物体的距离。
如图中所示的,雷达使用的电磁波能量被传输到目标物之后,经目标物反射,一小部分能量被返回至雷达装置。类似于声波,这种返回的能量被称为ECHO。雷达装置即使用回波来确定反射物体的距离和方向。
雷达的英文RADAR是由下列单词组成的首字母缩写
RAdioDetectingAndRanging
而这一词语最早是1940年11月,美国海军中尉塞缪尔·塔克和弗雷斯特·弗斯提出的,第二次世界大战期间的同盟国在1943年同意使用了这一缩写,后来也就被大众所普遍接受。
最早这种设备是通过反射的电磁波来检测是否存在的电子设备。在某些情况下,雷达系统可以测量这些物体的方向,高度,距离和速度。由于用于雷达的电磁波的频率不受黑暗环境的影响,并可以穿透雾和云层,使得这一设备能够找出特定环境下人的肉眼难以看到的飞机,轮船等其他障碍物等。
随着雷达技术的不断发展,现代雷达能够从回波信号中提取出更多有用的信息。但是,前面提到的这些功能一直都是雷达系统最基本和重要的功能之一。

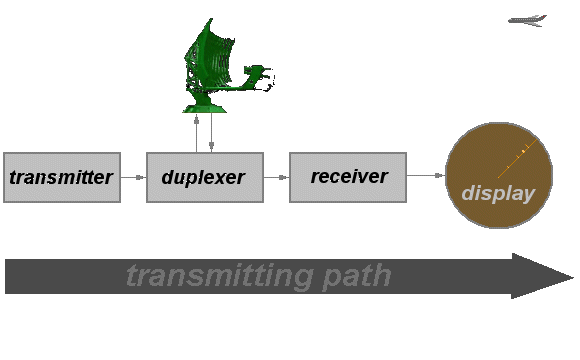

下面就对基本的雷达系统工作原理进行介绍,如图所示,雷达系统使用微波天线照射目标物,然后接收设备拾取到目标发射回波。
图里面涉及到的子系统模块分别为,Transmitter,Duplexer,Receiver,Radar Antenna,Indicator,具体每部分的含义和功能如下:
-
Transmitter
雷达的发射器会产生短时高功率的RF脉冲,经天线进入空域。
-
Duplexer
双工器,即天线转换开关,在发射器有接收器之间交替切换天线,对于早期使用了一根天线的雷达系统,这种切换是有必要的。
-
Receiver
接收器,在接收端放大并解调接收到的RF信号,并在输出端显示。
-
Radar Antenna
天线将发射机的能量传输到空间中,这样的过程同样被用于接收端。
-
Indicator
指示器将接收端的处理结果进行显示,一般提供的都是易于理解的图形图像。
