H3C交换机DHCP Snooping抑制局域网内非法dhcp

华三交换机，一种核心交换机s5750，ap交换机s5130，楼层有线（网线）交换机s5130。核心交换机做dhcp服务器，通过光纤连接所有s5130交换机的24口(trunk接口)。核心交换机共划分了4个vlan，vlan1做管理，vlan2走ap，vlan3和vlan4走的网线。
最近发现有人在办公室内私接路由器，并且把网线插进了路由器lan口，并且还开启了dhcp，造成vlan4内台式机收到的都是非法的路由器dhcp信息，对办公影响很大。同时因为因为这个路由器有时在线有时不在线(导致时好时坏)，找这个非法路由器(比较难)。
于是使用交换机的DHCP Snooping功能，直接屏蔽掉那个非法路由器就可以了。
dhcp snooping功能开启后，默认所有端口为非信任口，即忽略掉所有端口发送的dhcp报文。为了能正常使用网络，我们只需要把接入交换机的上联口即24口(trunk端口)设置为信任端口即可。设置完经测试完美达到目的。

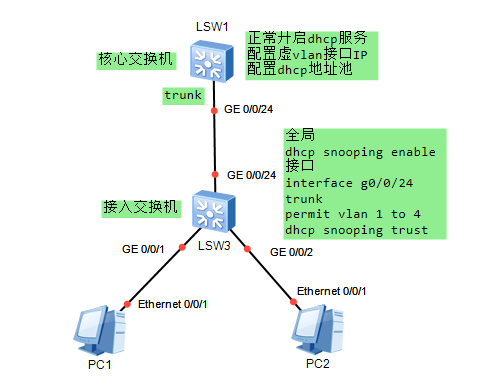

结构图





各接入交换机配置如下:
dhcp snooping enable—开启DHCP Snooping命令（不用大写）

interface GigabitEthernet1/0/24----我的5130交换机上联光口（实际按自己的情况设置）
port link-type trunk----把光口设置成trunk模式，按自己情况非必须
port trunk permit vlan 1 to 4----vlan1-vlan4互通，按自己情况非必须
dhcp snooping trust----设置24口为信任端口，其余均默认为非信任端口。
quit
save
