HAProxy负载均衡原理及企业级实例部署haproxy集群
HAProxy是一种高效、可靠、免费的高可用及负载均衡解决方案，非常适合于高负载站点的七层数据请求。客户端通过HAProxy代理服务器获得站点页面，而代理服务器收到客户请求后根据负载均衡的规则将请求数据转发给后端真实服务器。
同一客户端访问服务器，HAProxy保持回话的三种方案：
-
HAProxy将客户端ip进行Hash计算并保存，由此确保相同IP访问时被转发到同一真实服务器上。
-
HAProxy依靠真实服务器发送给客户端的cookie信息进行回话保持。
-
HAProxy保存真实服务器的session及服务器标识，实现会话保持功能。

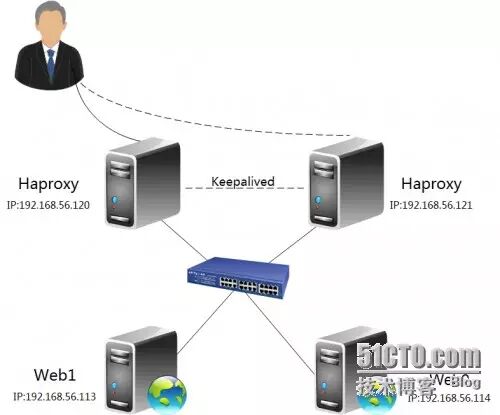

HAProxy拓扑结构图
二 配置文件解析
HAProxy安装后默认没有配置文件，需要手动创建/etc/haproxy.cfg。启动HAProxy时用-f指定配置文件路径。haproxy的配置文件包含全局设置段与代理段，global是全局段，defaults、listen、frontend、backend为代理段。frontend用来匹配客户端请求的域名或者URL；backend定义后端服务器集群。
HAProxy配置文件参数详细解析：
三 Haproxy实例部署
本例使用listen定义一个监控端口；
使用frontend定义一个前端80端口；
通过backend定义名为inside_servers 和 external_servers的服务器组；
使用default_backend定义默认服务器组external_servers;
external_servers包括web1.test.com和web2.test.com 两台服务器
inside_servers包含web3.test.com 一台服务器
1首先配置web服务器
在web1、web2、web3上安装httpd并配置网卡
vim /etc/sysconfig/network-scripts/ifcfg-eth0
DEVICE=eth0
BOOTPROTO=static
IPADDR=192.168.1.3
NETMASK=255.255.255.0
GATEWAY=192.168.1.2
ONBOOT=yes
TYPE=Ethernet
service network restart
yum install -y httpd
iptables -F
iptables -X
service iptables save
setenforce 0
sed -i s/enforcing/disabled/g /etc/sysconfig/selinux
echo "web1 192.168.1.3" > /var/www/html/index.html
service httpd restart
chkconfig httpd on
web2、web3机器上执行与web1相同步骤，注意修改部分参数
2接着haproxy服务器配置
设置两块网卡
vim /etc/sysconfig/network-scripts/ifcfg-eth0
DEVICE=eth0
BOOTPROTO=static
IPADDR=10.10.10.10
NETMASK=255.0.0.0
ONBOOT=yes
TYPE=Ethernet
vim /etc/sysconfig/network-scripts/ifcfg-eth1
DEVICE=eth1
BOOTPROTO=static
IPADDR=192.168.1.2
NETMASK=255.255.255.0
GATEWAY=192.168.1.1
ONBOOT=yes
TYPE=Ethernet
service network restart
service iptables stop
内核调优，修改系统文件
vim /etc/security/limits.conf
* soft nofile 65535
* hard nofile 65535
配置日志文件,添加三行
vim /etc/rsyslog.conf
$ModLoad imudp
$UDPServerRun 514
local3.* /var/log/haproxy.log
yum -y install gcc
wget http://www.haproxy.org/download/1.6/src/haproxy-1.6.11.tar.gz
tar zxf haproxy-1.6.11.tar.gz -C /usr/src/
cd /usr/src/haproxy-1.6.11/
make TARGET=linux2628
make install
mkdir /var/haproxy
3创建配置文件
vim /etc/haproxy.cfg
global
maxconn 4096
log 127.0.0.1 local3 info
chroot /var/haproxy
uid 99
gid 99
daemon
nbproc 1
pidfile /var/run/haproxy.pid
ulimit-n 65535
stats socket /var/tmp/stats
defaults
log global
mode http
maxconn 20480
option httplog
option httpclose
option dontlognull
option forwardfor
option redispatch
option abortonclose
stats refresh 30
retries 3
balance roundrobin
cookie SRV
timeout check 2000ms
timeout connect 5000ms
timeout server 50000ms
timeout client 50000ms
listen admin_status #定义haproxy的监控界面
bind 0.0.0.0:6553
mode http
log 127.0.0.1 local3 info
stats enable
stats refresh 5s #监控页面自动刷新时间5s
stats realm Haproxy\ Statistics #登录监控页面提示符
stats uri /admin?stats #监控页面URL路径
stats auth admin:123456 #监控页面的账户密码
stats hide-version #隐藏haproxy版本
frontend web_service #定义前端服务器
bind 0.0.0.0:80
mode http
log global
option httplog
option httpclose
option forwardfor
#acl inside_src src 192.168.1.0/24 #定义acl
#use_backend inside_servers if inside_src #判断acl的源地址，把请求转发到inside_servers组
default_backend external_servers #默认服务器组
backend external_servers
mode http
balance roundrobin #轮询真实服务器
option httpchk GET /index.html #检查index文件，判断服务器是否健康
##定义后端真实服务器，向cookie中插入web1信息，check进行健康检查，检查时间间隔为2000ms，##连续两次健康则认为是正常开启的，连续三次检查失败则认为宕机，服务器权重1
server web1 192.168.1.3:80 cookie web1 check inter 2000 rise 2 fall 3 weight 1
server web2 192.168.1.4:80 cookie web2 check inter 2000 rise 2 fall 3 weight 1
#backend inside_servers
#mode http
#balance roundrobin #轮询真实服务器
#option httpchk GET /index.html #检查index文件，判断服务器是否健康
#server web3 192.168.1.5:80 cookie web3 check inter 2000 rise 2 fall 3 weight 1
4启动haproxy服务
service rsyslog restart #重启系统日志服务
haproxy -f /etc/haproxy.cfg #启动haproxy服务
echo "/usr/local/sbin/haproxy -f /etc/haproxy.cfg" >> /etc/rc.local
5测试验证
浏览器访问监控页面
在一个ip为10.10.10.100的机器上访问http://10.10.10.10:6553/admin？stats
多次刷新访问将得到web1和web2 不同页面信息
如果配置文件中开启使用inside_servers,则在192.168.1.0/24网段机器上访问http://192.168.1.2，服务器返回的会一直是web3的页面信息。
