TCI/IP网络编程(7) 多播与广播

应用场景：
假设服务端需要同时向10000个客户端发送同样的通知消息，如果利用TCP，需要维护10000个套接字连接，如果是基于UDP，也需要进行10000数据传输，向大量客户端发送相同的数据，会对服务器端和网络流量产生负面的影响。

1. 多播

多播方式的数据传输是基于UDP完成的，因此其与UDP客户端/服务端的实现方式，区别在于，UDP传输以单一目标地址进行，而多播模式下，数据会同时传递到所有加入注册组的的主机，即采用多播方式的时候，可以同时向多个主机传输相同的数据。

多播的数据传输特点：

  1. 多播服务器端，对特定的多播组，仅发送1次数据
  2. 即使只发送一次数据，多播组内的所有客户端都会接收到数据
  3. 多播组可在IP地址范围内任意增加
  4. 加入特定组即可接收到发往该多播组的数据

多播组是D类IP地址(244.0.0.0~239.255.255.255),因为多播是借助UDP完成的，因此多播数据包的格式与UDP数据包的格式相同。但是在向网络传递一个多播数据包的时候，需要路由器复制多个数据包，并传输到多个主机，也就是说，多播需要借助路由器来完成。

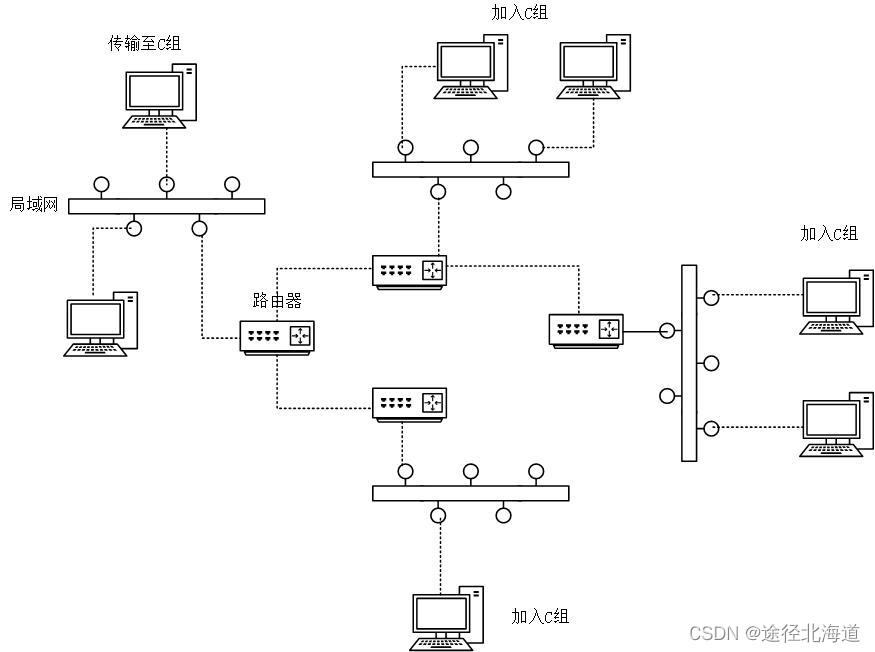

多播路由示意图
标题多播路由示意图



通过多播路由示意图可知，因为路由频繁复制同一数据包，也同样会不利于网络流量，但是从另一方面考虑，多播不会向同一区域发送多个相同的数据包。例如，如果通过TCP或者UDP向10000个用户发送相同的数据包，则共需要传递10000次，即使将所有的主机都合到同一个网络，也是如此。如果使用多播，则只需要发送1次数据包，由10000台主机构成的网络中的路由器负责复制文件并传递到主机，由于这种特性，多播主要用于多媒体数据的实时传输。（如在线视频，直播，这是个人理解）。

在实际的应用中，部分路由器不支持多播，或者即使支持多播，也由于网络拥堵的原因而故意阻断多播，因此为了在不支持多播的路由器中完成多播通信，也会采用隧道技术(不做介绍)。

2. 路由和TTL

为了进行多播数据传播，必须设置TTL(Time to live)，TTL是决定数据包传输距离的参数，TTL为整数表示的参数，数据包每经过路由器复制一次，TTL的值就会减1，当TTL的值为0时，数据包就会销毁，不再传输。因此TTL的值需要设置的比较合适，过大则会影响影响网络流量，过小则会导致数据包传输不到目标主机，TTL参数的设置通过套接字可选项完成：

// 服务端send socket设置多播模式以及TTL

int sendSocket;
int time_to_live;

sendSocket = socket(PF_INET, SOCK_DGRAM, 0);
// 设置TTL
setsockopt(send_sock, IPPROTO_IP, IP_MULTICAST_TTL, (void*)&time_to_live, sizeof(time_to_live));

加入多播组也需要通过套接字选项完成：

// 客户端recv socket设置加入组播

int recvSocket;
struct ip_mreq join_addr;

recvSocket = socket(PF_INET, SOCK_DGRAM, 0);

join_addr.imr_multiaddr.s_addr = "多播地址";   // D类地址
join_addr.imr_interface.s_addr = "加入多播组的主机地址"

// 设置主机加入多播组
setsockopt(recvSocket, IPPROTO_IP, IP_ADD_MEMBERSHIP, (void*)&join_addr, sizeof(join_addr));

结构体ip_mreq 的定义如下：

struct ip_mreq
{
    struct in_addr imr_multiaddr;      // 加入的多播组的IP地址
    struct in_addr imr_interface;      // 加入多播组的套接字所属的主机IP地址,也可以为INADDR_ANY
}

3.多播的代码实现

Sender发送端代码：

// multicast.cpp : 定义控制台应用程序的入口点。
//

#include "stdafx.h"
#include <WinSock2.h>
#include <ws2ipdef.h>       // 这个定义需要放在WinSock2的后面
#include <stdio.h>

#pragma comment(lib, "Ws2_32.lib")

#define TTL        32
#define BUFF_SIZE  64
#define MULTI_CAST_ADDR   "244.1.1.4"
#define MULTI_CAST_PORT   13000

int main()
{
	WSADATA wsaData;

	char buffer[BUFF_SIZE];
	memset(buffer, 0, BUFF_SIZE);

	int timeToLive = TTL;

	FILE* fp;

	SOCKADDR_IN multicastAddr;     // 多播地址

	if (WSAStartup(MAKEWORD(2, 2), &wsaData) != 0)
	{
		printf("Failed to wsaStartUp!\n");
		return -1;
	}

	SOCKET sendSock = socket(PF_INET, SOCK_DGRAM, 0);

	if (sendSock == SOCKET_ERROR)
	{
		printf("Failed to init socket.\n");
		WSACleanup();
		return -1;
	}

	// 设置多播地址
	memset(&multicastAddr, 0, sizeof(multicastAddr));
	multicastAddr.sin_family = AF_INET;
	multicastAddr.sin_addr.s_addr = inet_addr(MULTI_CAST_ADDR);
	multicastAddr.sin_port = htons(MULTI_CAST_PORT);

	// 设置套接字可选项
	setsockopt(sendSock, IPPROTO_IP, IP_MULTICAST_TTL, (char*)&timeToLive, sizeof(timeToLive));

	// 读取文件
	if ((fp = fopen("data.txt", "rb")) == NULL)
	{
		printf("Failed to open data file.\n");
		closesocket(sendSock);
		WSACleanup();
		return -1;
	}

	while (!feof(fp))
	{
		memset(buffer, 0, BUFF_SIZE);       // 这里必须每次将缓冲区清空，否则会出现读取的内容出现乱码

		//fread(buffer, BUFF_SIZE, 1, fp);      // fgets读入文件  fread读取和fgets读取的结果是有差距的
		fgets(buffer, BUFF_SIZE, fp);

		// buffer[BUFF_SIZE - 1] = 0;

		int len = strlen(buffer);
		if (len > 0)
		{

			sendto(sendSock, buffer, len, 0, (SOCKADDR*)&multicastAddr, sizeof(multicastAddr));

			printf("Send %d bytes data to the multi cast group.\n", len);

			printf("Content: %s\n", buffer);

			Sleep(1000);        // 延时1s
		}
	}

	fclose(fp);

	// 关闭socket
	closesocket(sendSock);
	WSACleanup();

    return 0;
}

Recevier接收端代码：

// receiver.cpp : 定义控制台应用程序的入口点。
//

#include "stdafx.h"
#include <WinSock2.h>
#include <ws2ipdef.h>       // 这个定义需要放在WinSock2的后面
#include <stdio.h>

#define BUFF_SIZE  64
#define MULTI_CAST_ADDR   "244.1.1.4"
#define MULTI_CAST_PORT   13000

#pragma comment(lib, "Ws2_32.lib")

int main()
{
	WSADATA wsaData;

	char buffer[BUFF_SIZE];

	FILE* fp;

	SOCKADDR_IN addr;     // 接收来自任意地址的报文

	struct ip_mreq join_addr;

	if (WSAStartup(MAKEWORD(2, 2), &wsaData) != 0)
	{
		printf("Failed to wsaStartUp!\n");
		return -1;
	}

	SOCKET recvSock = socket(PF_INET, SOCK_DGRAM, 0);

	if (recvSock == SOCKET_ERROR)
	{
		printf("Failed to init socket.\n");
		WSACleanup();
		return -1;
	}

	memset(&addr, 0, sizeof(addr));
	addr.sin_family = AF_INET;
	addr.sin_addr.s_addr = htonl(INADDR_ANY);
	addr.sin_port = htons(MULTI_CAST_PORT);

	join_addr.imr_multiaddr.s_addr = inet_addr(MULTI_CAST_ADDR);
	join_addr.imr_interface.s_addr = htonl(INADDR_ANY);

	// 设置套接字选项
	setsockopt(recvSock, IPPROTO_IP, IP_ADD_MEMBERSHIP, (char*)&join_addr, sizeof(join_addr));

	int res = bind(recvSock, (SOCKADDR*)&addr, sizeof(addr));
	if (res == SOCKET_ERROR)
	{
		printf("Failed to bind the socket.\n");
		closesocket(recvSock);
		WSACleanup();
		return -1;
	}

	fp = fopen("recevie.txt", "a");

	while (true)
	{
		memset(buffer, 0, BUFF_SIZE);

		int len = recvfrom(recvSock, buffer, BUFF_SIZE, 0, NULL, NULL);      // 不需要最后的fromAddr和fromLen这两数据

		if (len < 0)
			break;

		printf("Receive %d Bytes: %s\n", len, buffer);

		fwrite(buffer, len, 1, fp);

		printf("write conten to file.\n");
	}

	// flush(fp);

	fclose(fp);

	closesocket(recvSock);
	WSACleanup();

    return 0;
}

4. 广播

广播也用于一次性向多个主机主机发送数据，与组播相比数据的传输范围有区别。多播即使在跨不同网络的情况下，只要加入了多播组，就能够接收数据，而广播只能向同一网络中的多个主机传输数据。按照广播时使用的IP地址的形式，广播可分为两种:

  • 直接广播 (Direct broadcast)
  • 本地广播 (Local broadcast)

直接广播的IP地址中，除了网络地址外，其余主机地址全部设置为1，可以采用直接广播的方式向特定区域内的所有主机传输数据。例如，需要向网络地址192.12.34中的所有主机传输数据的时候，可以将数据传输到192.12.34.255,此时网络192.12.34中的所有主机都会收到数据。

本地广播使用的IP地址限定为255.255.255.255，如果网络192.12.34中的主机向255.255.255.255传输数据时，网络192.12.34中的所有主机将会收到数据。

广播仅仅需要通过修改UD套接字的可选项即可完成，其余内容与普通UDP通讯完全类似。

5.广播的代码实现

Sender代码示例：

// multicast.cpp : 定义控制台应用程序的入口点。
//

#include "stdafx.h"
#include <WinSock2.h>
#include <ws2ipdef.h>       // 这个定义需要放在WinSock2的后面
#include <stdio.h>

#pragma comment(lib, "Ws2_32.lib")

#define BUFF_SIZE  32
#define BROADCAST_ADDR  "255.255.255.255"
#define BROADCAST_PORT  18500

int main()
{
	WSADATA wsaData;

	char buffer[BUFF_SIZE];
	memset(buffer, 0, BUFF_SIZE);

	FILE* fp;

	SOCKADDR_IN boradAddr;

	if (WSAStartup(MAKEWORD(2, 2), &wsaData) != 0)
	{
		printf("Failed to wsaStartUp!\n");
		return -1;
	}

	SOCKET sendSock = socket(PF_INET, SOCK_DGRAM, 0);

	if (sendSock == SOCKET_ERROR)
	{
		printf("Failed to init socket.\n");
		WSACleanup();
		return -1;
	}

	// 设置广播地址
	memset(&boradAddr, 0, sizeof(boradAddr));
	boradAddr.sin_family = AF_INET;
	boradAddr.sin_addr.s_addr = inet_addr(BROADCAST_ADDR);
	boradAddr.sin_port = htons(BROADCAST_PORT);

	// 设置套接字可选项
	int enableBoradcast = 1;
	setsockopt(sendSock, SOL_SOCKET, SO_BROADCAST, (char*)&enableBoradcast, sizeof(enableBoradcast));   // 使能SO_BROADCAST

	// 读取文件
	if ((fp = fopen("data.txt", "rb")) == NULL)
	{
		printf("Failed to open data file.\n");
		closesocket(sendSock);
		WSACleanup();
		return -1;
	}

	while (!feof(fp))
	{
		memset(buffer, 0, BUFF_SIZE);       // 这里必须每次将缓冲区清空，否则会出现读取的内容出现乱码

		//fread(buffer, BUFF_SIZE, 1, fp);      // fgets读入文件  fread读取和fgets读取的结果是有差距的
		fgets(buffer, BUFF_SIZE, fp);           // fread用于读取按字节读取快数据(结构体),fget用于读取文本文件，遇到换行符结束
		                                        // fgets实际每次读取BUFF_SIZE-1个字符，最后一个字符自动添加"\0";
		// buffer[BUFF_SIZE - 1] = 0;

		int len = strlen(buffer);
		if (len > 0)
		{

			sendto(sendSock, buffer, len, 0, (SOCKADDR*)&boradAddr, sizeof(boradAddr));     // 广播消息

			printf("Send %d bytes data to the multi cast group.\n", len);

			printf("Content: %s\n", buffer);

			Sleep(1000);        // 延时1s
		}
	}

	fclose(fp);

	// 关闭socket
	closesocket(sendSock);
	WSACleanup();

    return 0;
}

Receiver实例代码：

// receiver.cpp : 定义控制台应用程序的入口点。
//

#include "stdafx.h"
#include <WinSock2.h>
#include <ws2ipdef.h>       // 这个定义需要放在WinSock2的后面
#include <stdio.h>

#define BUFF_SIZE  32
#define MULTI_CAST_PORT   18500

#pragma comment(lib, "Ws2_32.lib")

int main()
{
	WSADATA wsaData;

	char buffer[BUFF_SIZE];

	FILE* fp;

	SOCKADDR_IN addr;     // 接收来自任意地址的报文

	if (WSAStartup(MAKEWORD(2, 2), &wsaData) != 0)
	{
		printf("Failed to wsaStartUp!\n");
		return -1;
	}

	SOCKET recvSock = socket(PF_INET, SOCK_DGRAM, 0);

	if (recvSock == SOCKET_ERROR)
	{
		printf("Failed to init socket.\n");
		WSACleanup();
		return -1;
	}

	memset(&addr, 0, sizeof(addr));
	addr.sin_family = AF_INET;
	addr.sin_addr.s_addr = htonl(INADDR_ANY);
	addr.sin_port = htons(MULTI_CAST_PORT);

	int res = bind(recvSock, (SOCKADDR*)&addr, sizeof(addr));
	if (res == SOCKET_ERROR)
	{
		printf("Failed to bind the socket.\n");
		closesocket(recvSock);
		WSACleanup();
		return -1;
	}

	fp = fopen("recevie.txt", "a");

	while (true)
	{
		memset(buffer, 0, BUFF_SIZE);

		int len = recvfrom(recvSock, buffer, BUFF_SIZE, 0, NULL, NULL);      // 不需要最后的fromAddr和fromLen这两数据

		if (len < 0)
			break;

		printf("Receive %d Bytes: %s\n", len, buffer);

		// fwrite(buffer, len, 1, fp);
		fputs(buffer, fp);

		printf("write conten to file.\n");
	}

	// flush(fp);

	fclose(fp);

	closesocket(recvSock);
	WSACleanup();

    return 0;
}

运行结果：
