软件工程-类图作业

1. (其它)

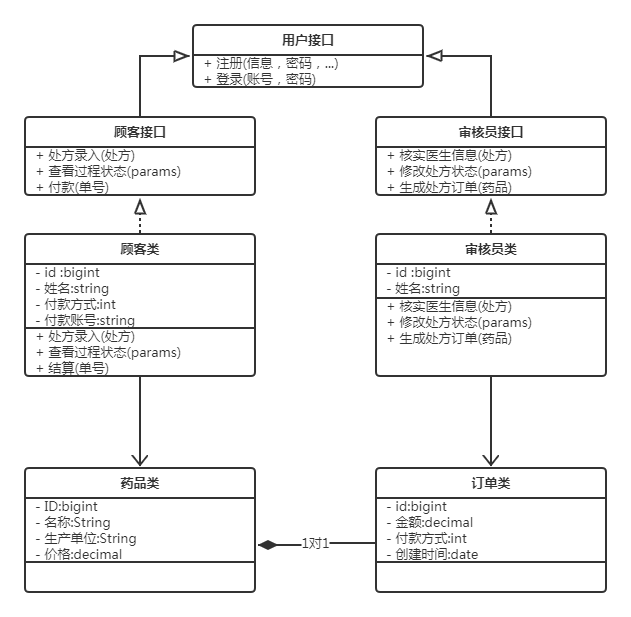

 某网上药店允许顾客凭借医生开具的处方，通过网络在该药店购买处方上的药品。该网上药店的基本功能描述如下：

（1）注册

顾客在买药之前,必须先在网上药店注册。注册过程中需填写顾客资料以及付款方式（信用卡或者支付宝账户）。此外顾客必须与药店签订一份授权协议书，授权药店可以向其医生确认处方的真伪。

（2）登录

已经注册的顾客可以登录到网上药房购买药品。如果是没有注册的顾客，系统将拒绝其登录。

（3）录入及提交处方

登录成功后，顾客按照“处方录入界面”显示的信息，填写开具处方的医生的信息以及处方上的药品信息。填写完成后，提交该处方。

（4）验证处方

对于已经提交的处方（系统将其状态设置为“处方已提交”），其验证过程为：

① 核实医生信息。如果医生信息不正确，该处方的状态被设置为“医生信息无效”，并取消这个处方的购买请求；如果医生信息是正确的，系统给该医生发送处方确认请求，并将处方状态修改为“审核中”。

② 如果医生回复处方无效，系统取消处方，并将处方状态设置为“无效处方”。如果医生没有在 7 天内给出确认答复，系统也会取消处方，并将处方状态设置为“无法审核”。

③ 如果医生在 7 天内给出了确认答复，该处方的状态被修改为“准许付款”。

系统取消所有未通过验证的处方，并自动发送一封电子邮件给顾客，通知顾客处方被取消以及取消的原因。

（5）结算

对于通过验证的处方，系统自动计算药品的价格并邮寄药品给已经付款的顾客。

2. (其它)

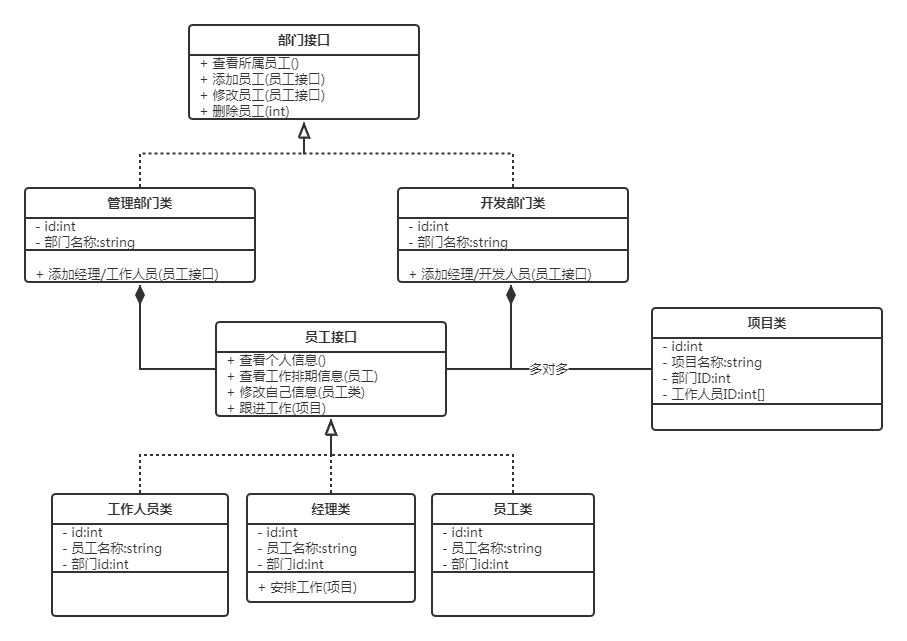

一个软件公司有许多部门，分为开发部门和管理部门两种，每个开发部门开发多个软件产品，每个部门由部门名字唯一确定。该公司有许多员工，员工分为经理，工作人员和开发人员。开发部门有经理和开发人员，管理部门有经理和工作人员。每个开发人员可参加多个开发项目，每个开发项目需要多个开发人员，每位经理可主持多个开发项目。

3. (其它)

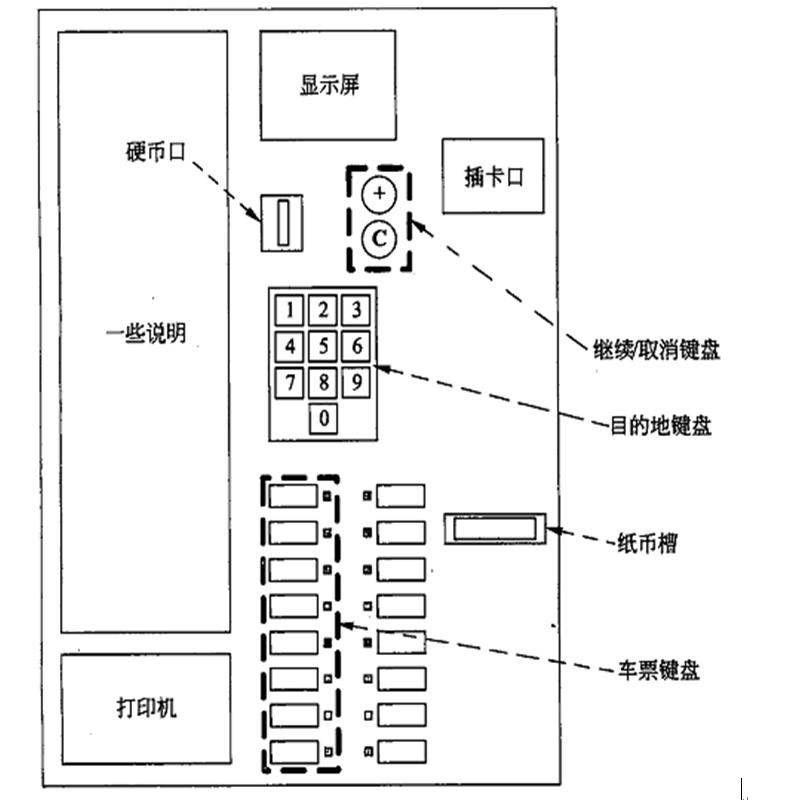

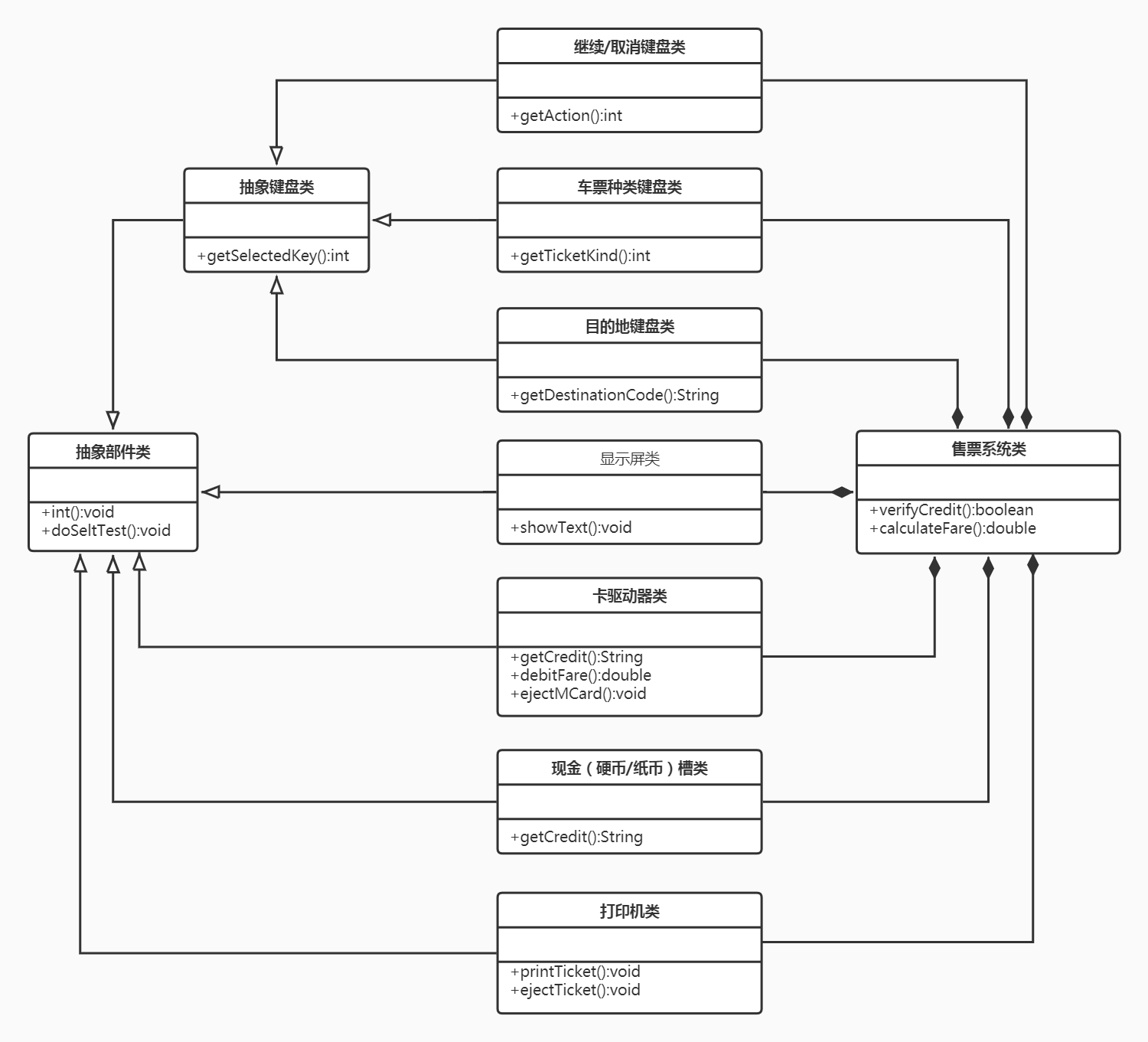

某运输公司决定为新的售票机开发车票销售的控制软件。下图给出了售票机的面板示意图以及相关的控制部件。

售票机相关部件的作用如下所述：

（1）目的地键盘用来输入行程目的地的代码（例如：200 表示总站）。

（2）乘客可以通过车票键盘选择车票种类（单程票、多次往返票和坐席种类）。

（3）继续/取消键盘上的取消按钮用于取消购票过程，继续按钮允许乘客连续购买多张票。

（4）显示屏显示所有的系统输出和用户提示信息。

（5）插卡口接受 MCard（现金卡），硬币口和纸币槽接受现金。

（6）打印机用于输出车票。

假设乘客总是支付恰好需要的金额而无需找零，售票机的维护工作（取回现金、放入空白车票等）由服务技术人员完成。
