软件工程-顺序图作业

1. (其它)

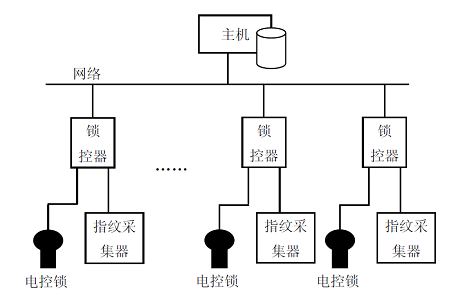

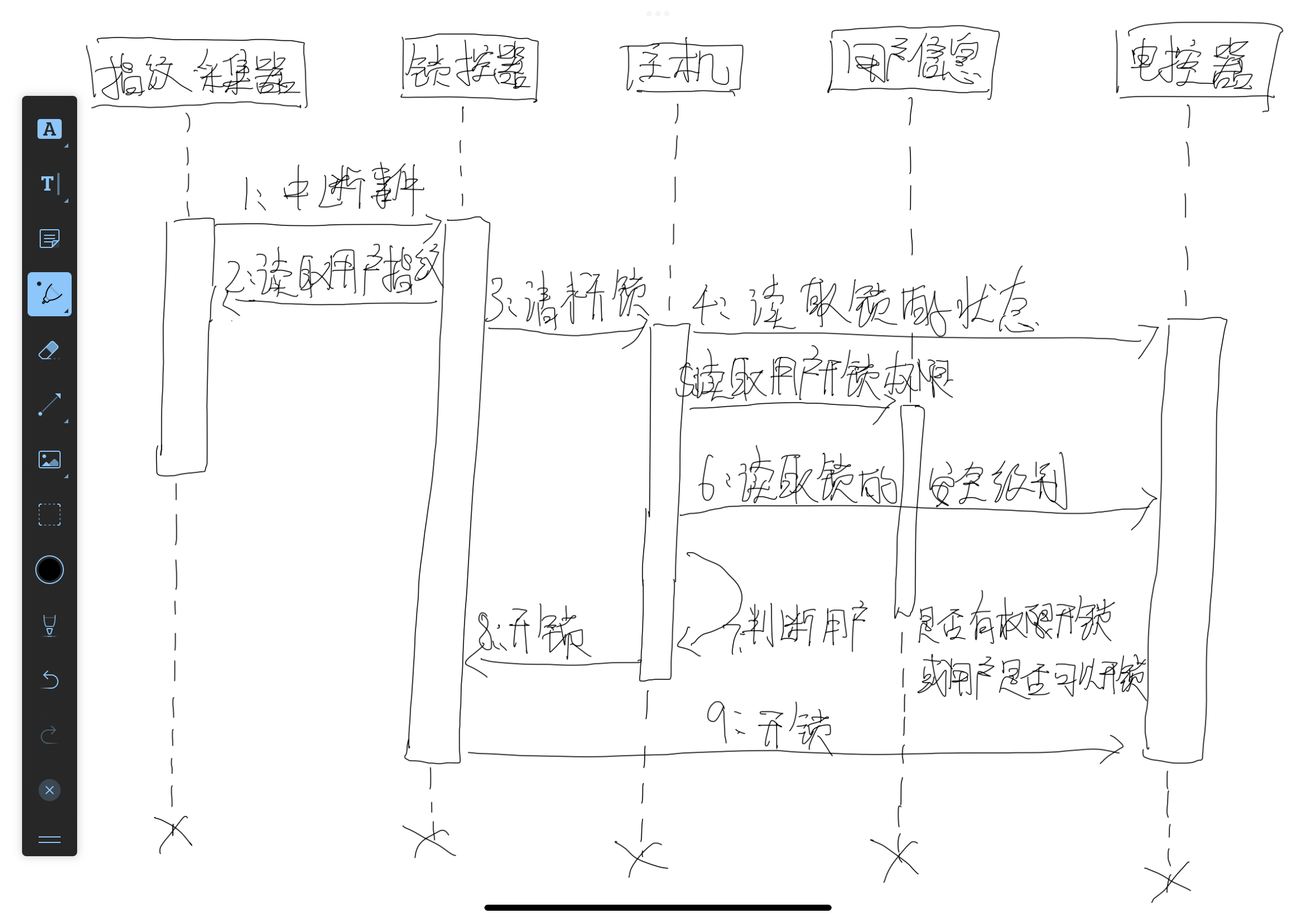

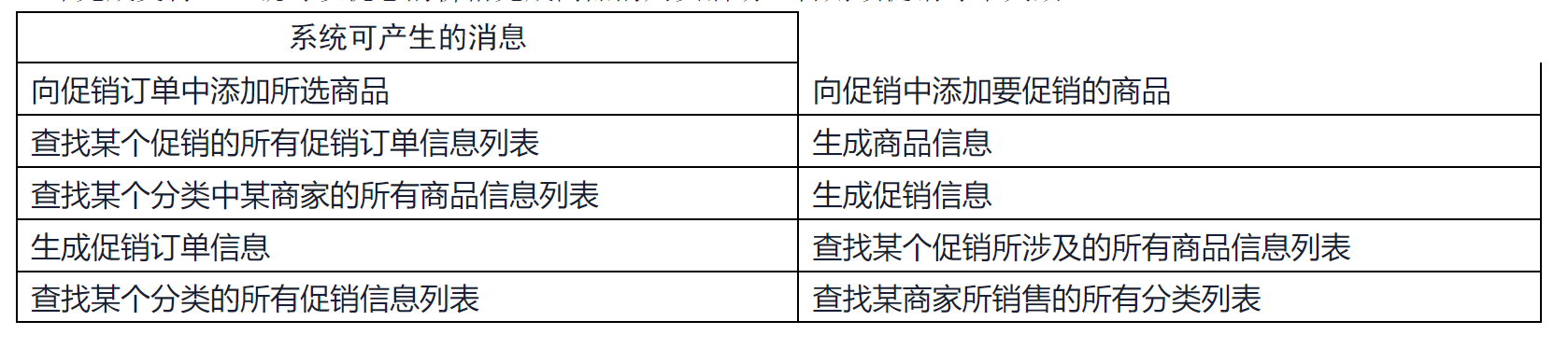

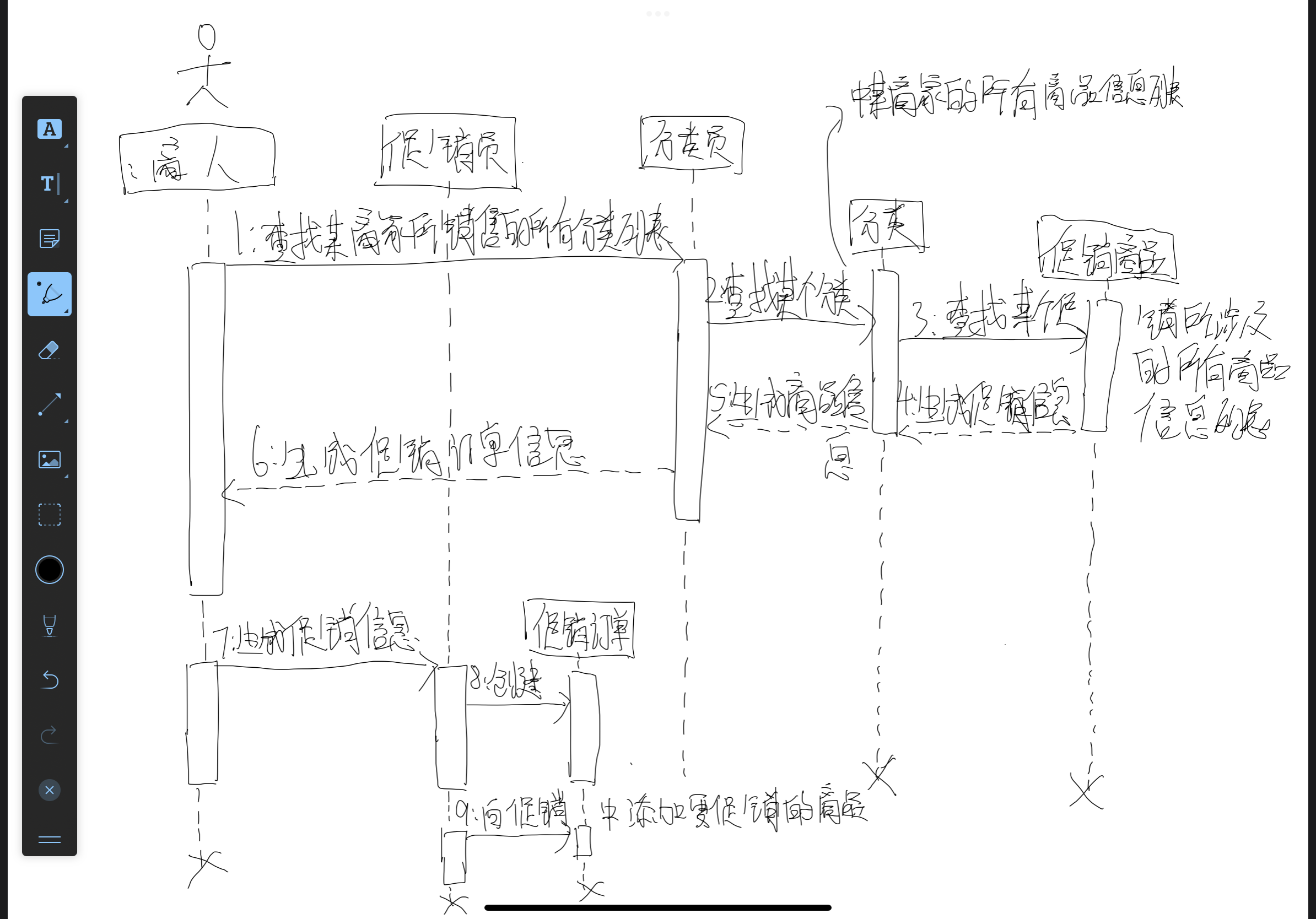

S公司开办了在线电子商务网站，主要为各注册的商家提供在线商品销售功能。为更好地吸引用户，S公司计划为注册的商家提供商品（Commodity）促销（Promotion）功能。商品的分类（Category）不同，促销的方式和内容会有所不同。

注册商家可发布促销信息。商家首先要在自己所销售的商品的分类中，选择促销涉及的某一具体分类，然后选出该分类的一个或多个商品（一种商品仅仅属于一种分类），接着制定出一个比较优惠的折扣政策和促销活动的优惠时间，最后由系统生成促销信息并将该促销信息公布在网站上。

商家发布促销信息后，网站的注册用户便可通过网站购买促销商品。用户可选择参与某一个促销（Promotion）活动，并选择具体的促销商品（Commodity），输入购买数量等购买信息。系统生成相应的一份促销订单（POrder）。只要用户在优惠活动的时间范围内，通过网站提供的在线支付系统，确认在线支付该促销订单（即完成支付），就可以优惠的价格完成商品的购买活动，否则该促销订单失效。

2. (其它)

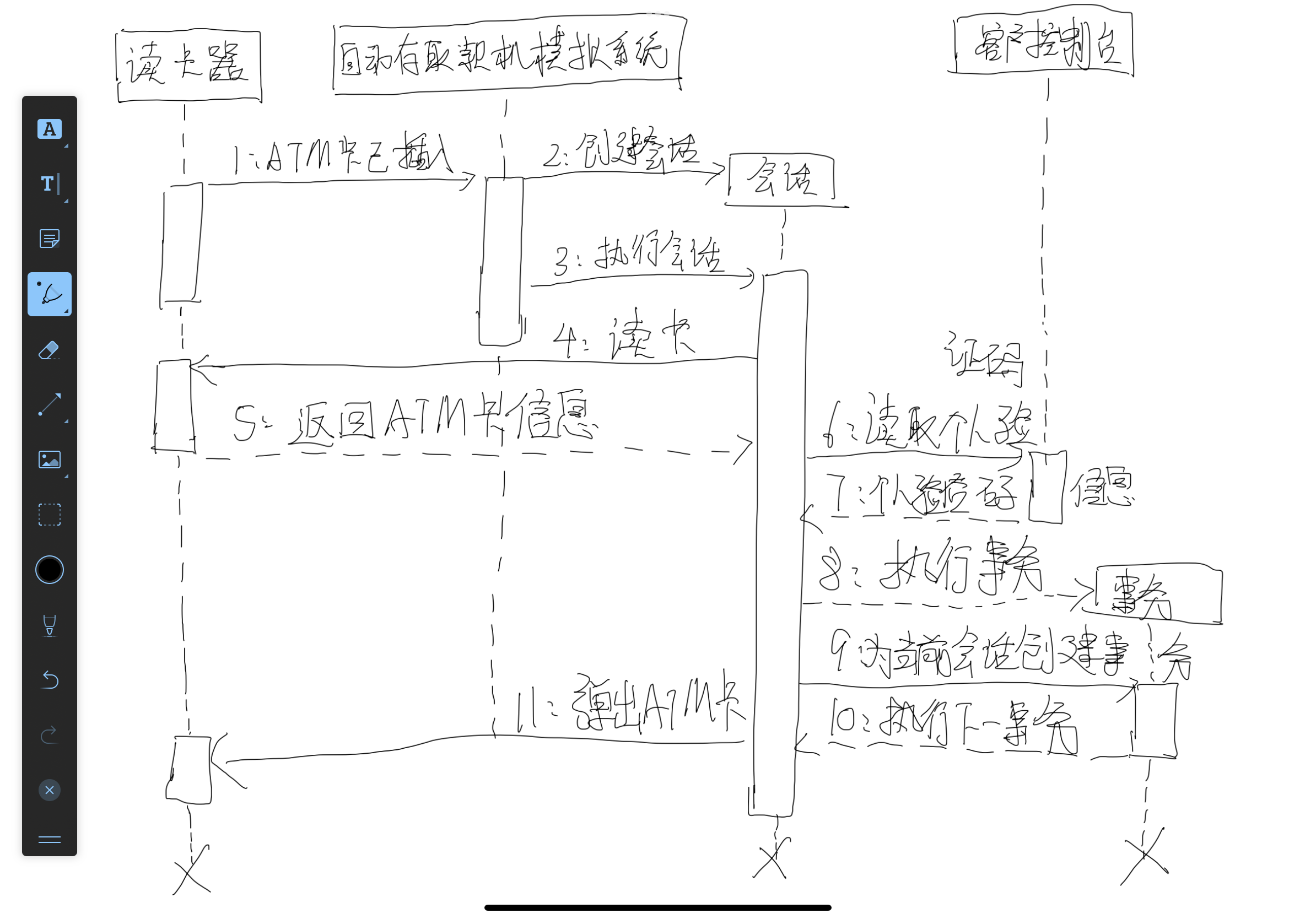

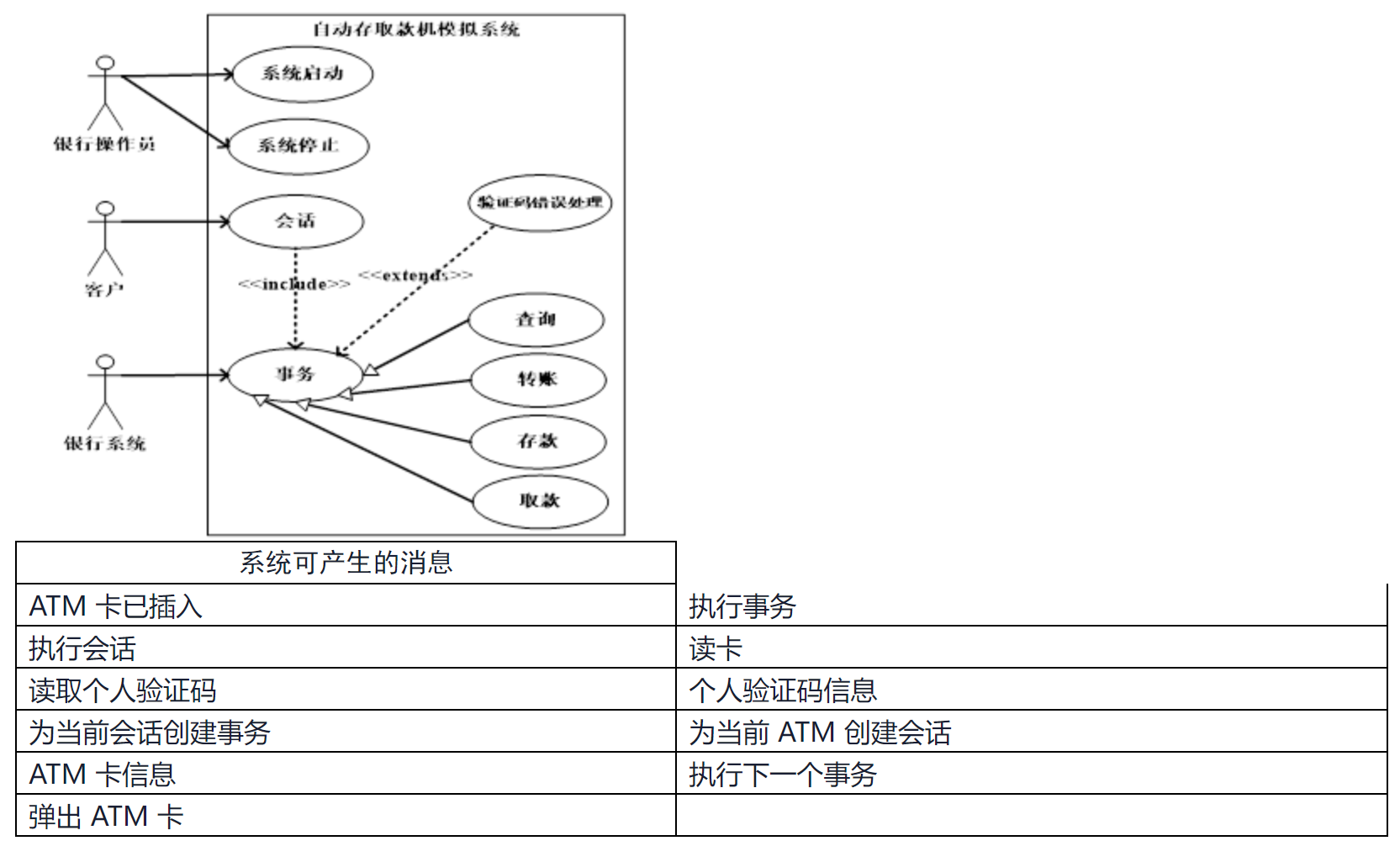

某银行计划开发一个自动存取款机模拟系统（ATM System）.系统通过读卡器（CardReader）读取ATM卡，系统与客户（Customer）的交互由客户控制台（Customer-Console）实现；银行操作员（Operator）可控制系统的启动（System Startup）和停止（System Shutdown）；系统通过网络和银行系统（Bank）实现通信。

当读卡器判断用户已经ATM卡插入后，创建会话（Session）。会话开始后，读卡器进行读卡，并要求客户输入个人验证码（PIN）系统将卡号和个人验证码信息送到银行系统进行验证。验证通过后，客户可从菜单选择如下事务（Transaction）：

1、从ATM卡账户取款（Withdraw）；

2、从ATM卡账户存款（Deposit）；

3、进行转账（Transfer）；

4、查询（Inquire）ATM卡账户信息。

一次会话可以包含多个事务，每个事务处理也会将卡号和个人验证码信息送到银行系统进行验证。若个人验证码错误，则转个人验证码错误处理（Invalid PIN Process）。每个事务完成后，客户可选择继续上述事务或退卡。选择退卡时，系统弹出ATM卡，会话结束。
