树莓派机载计算机的机器视觉样例教程

执行本样例程序需要的硬件

树莓派机载计算机

在这里插入图片描述

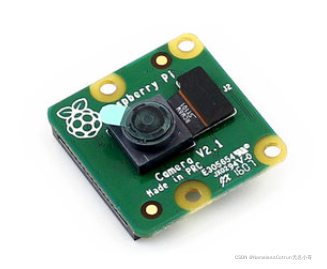

摄像头

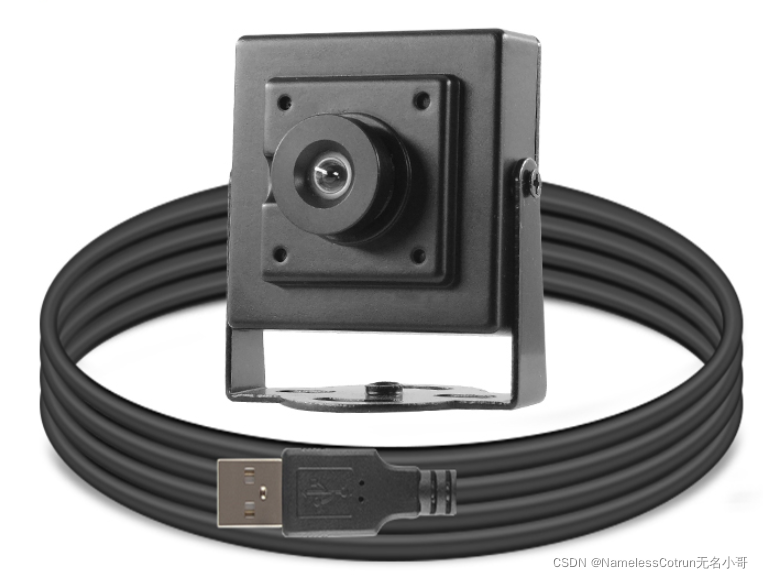

OV5647	IMX219	USB摄像头

其中摄像头本样例选用性价比最高的官方V1.3版本摄像头，该版本摄像头焦距为3.6mm，广角为66度，市面上也存在不同广角、焦距的版本，可以根据实际使用需求来选型。

1、图像的读取、灰度化、颜色分割、图像合成

本例程涉及的函数功能与参数介绍如下：

函数名称	功能包名	功能	参数	返回值
imread(path, num)	cv2	从某一路径下以某种编码方式读取图片	第一个参数path为图片路径，第二个参数num是以什么方式读入图片，1为彩色，0位黑白，默认为彩色	图像数组
cvtColor(p1,p2)	cv2	颜色空间转换	第一个参数p1待转换的图片，第二个参p2是转化的图片格式，例如cv2.COLOR_BGR2RGB 将BGR格式转换成RGB格式、cv2.COLOR_BGR2GRAY将BGR格式转换成GRAY格式	图像数组
imshow(name,pic)	cv2	图像窗口显示	第一个参数name是一个窗口名称，数据类型为字符串。第二个参数pic是需要显示的图像	无
split(pic)	cv2	拆分图像成单个颜色通道数据获取	参数pic为BGR类型的图像数组	（B,G,R）三个通道颜色数据
merge([b,g,r])	cv2	将单通道图像的合并成多通道	b,g,r为三个通道图像数组	合成的多通道图像数组
sleep(n)	time	延时函数	参数n为延时时间，单位为秒	无
shape[a]	numpy	查看矩阵或者获取形状	对象为矩阵时：二维数组时参数a=0表示查看行数、1表示列数；三维时a=0表示二维数组的个数，1表示二维数组的行数、2表示二维数组的列数； #对象为图像时： img.shape[:2]取彩色图片的长、宽 img.shape[:3]取彩色图片的长、宽、通道 img.shape[0]图像的垂直尺寸（高度） img.shape[1]图像的水平尺寸（宽度） img.shape[2]图像的通道数	返回维度
zeros((a,b),dtype)	numpy	定义零矩阵	(a,b)待生成矩阵的行、列，dtype数据类型	零矩阵

执行本demo终端输入

python3 1_image_file_read_write_split_merge.py

结果如下图所示：

在这里插入图片描述

2、图像的抓取与边缘检测

本例程涉及的函数功能与参数介绍如下：

函数名称	功能包名	功能	参数	返回值
VideoCapture(path)	cv2	从目标相机或者视频中抓取视频	参数path为摄像头名称，类型为字符串	视频抓取对象
set(propId,value)	cv2	对抓取对象的参数进行设置	参数propId过多，不便列举，具体参照《OpenCV-Python中文教程》page 7	无
read()	cv2	获取一帧图像	无	返回参数ret,img分别为抓取状态和图像
flip(filename, flipcode)	cv2	对图像进行翻转	参数filename需要操作的图像参数flipcode表示翻转方式，1:hor 0:vert -1:hor+vert	翻转后的图像
Canny( img, threshold1, threshold2,apertureSize)	cv2	边缘检测	参数img为灰度图像参数threshold1、threshold1为上下阈值参数apertureSize为Sobel 算子大小	计算得到的边缘图像

执行本demo终端输入

python3 2_image_capture_canny_show.py

结果如下图所示：

在这里插入图片描述

3、图像的二值化

本例程涉及的函数功能与参数介绍如下：

函数名称	功能包名	功能	参数	返回值
threshold(src, thresh, maxval, type):	cv2	将灰度图像二值化	src: 原图像 thresh: 阈值 type: 指定阈值类型； maxval: 当type指定为THRESH_BINARY或THRESH_BINARY_INV时，需要设置此值 type具体参照《OpenCV-Python中文教程》page 36	返回二值化后的图像
subplot(a,b,i) imshow(img) title(str)	matplotlib.pyplot	调用	参数有多种方式具体参照连接 matplotlib.pyplot.subplot — Matplotlib 3.5.1 文档 matplotlib.pyplot.title — Matplotlib 3.5.1 文档 matplotlib.pyplot.imshow — Matplotlib 3.5.1 文档	无
adaptiveThreshold(src, maxValue, adaptiveMethod, thresholdType, blockSize, C, dst=None)	cv2	自适应阈值	src：灰度图像 maxValue：最大灰度值 adaptiveMethod：自适应阈值算法。ADAPTIVE_THRESH_MEAN_C或ADAPTIVE_THRESH_GAUSSIAN_C thresholdType：opencv提供的二值化方法，只能THRESH_BINARY或THRESH_BINARY_INV blockSize：拆分的区域大小	返回二值化后的图像

执行本demo终端输入

python3 3_image_binary.py

结果如下图所示：

在这里插入图片描述

4、轮廓检测与绘制

本例程涉及的函数功能与参数介绍如下：

函数名称	功能包名	功能	参数	返回值
findContours(img, mode, method)	cv2	轮廓检测	img为输入待检测轮廓的图像 mode为轮廓检索的方式 cv2.RETR_EXTERNAL 只检测外轮廓 cv2.RETR_LIST 检测的轮廓不建立等级关系 cv2.RETR_CCOMP 建立两个等级的轮廓 cv2.RETR_TREE 建立一个等级树结构的轮廓。 method为轮廓近视方法，常用的有： cv2.CHAIN_APPROX_NONE cv2.CHAIN_APPROX_SIMPLE 具体参照《OpenCV-Python中文教程》page 36	返回轮廓、轮廓的属性
drawContours(img, contours, contourIdx, color, thickness=None, lineType=None, hierarchy=None, maxLevel=None, offset=None)	cv2	轮廓绘制	img为轮廓绘制的图像 contours为轮廓数据，数据类型为list contourIdx指定绘制轮廓list中的哪条轮廓，-1表示绘制所有轮廓 color绘制的颜色 thickness表明轮廓线的宽度	无

执行本demo终端输入

python3 4_otsu_binary_find_contours.py

结果如下图所示：

在这里插入图片描述

5、hsv颜色分离二值化（红色）

本例程涉及的函数功能与参数介绍如下：

函数名称	功能包名	功能	参数	返回值
inRange(src, lower, upper)	cv2	颜色分离	第一个参数hsv指的是原图第二个参数lower指的是图像中低于这个lower的值，图像值变为0 第三个参数：upper指的是图像中高于这个upper的值，图像值变为0	返回二值化后的图像
erode(src, kernel, iteration)	cv2	腐蚀操作	第一个参数src表示的是输入图片第二个参数kernel表示的是方框的大小第三个参数iteration表示迭代的次数	腐蚀操作后的图像
dilate(src, kernel, iteration)	cv2	膨胀操作	第一个参数src表示的是输入图片第二个参数kernel表示的是方框的大小第三个参数iteration表示迭代的次数	膨胀操作后的图像

执行本demo终端输入

python3 5_hsv_binary_find_contours.py

结果如下图所示：

在这里插入图片描述

6、blob特征点检测与绘制

本例程涉及的函数功能与参数介绍如下：

函数名称	功能包名	功能	参数	返回值
SimpleBlobDetector_Params()	cv2	创建一个检测器默认参数组	无	参数组默认值params
SimpleBlobDetector_create(params)	cv2	创建一个检测器，采用修改后的参数	params检测器参数	检测器
delect(gray)	cv2	特征点检测	gray灰度图像	提取到的关键点
drawKeypoints(img,keypoints,outputimage,color)	cv2	关键点绘制	img也就是原始图片 keypoints从原图中获得的关键点 outputimage输出 color颜色设置 flags绘图功能的标识设置	绘制后的图像

执行本demo终端输入

python3 6_simple_blob_detect.py

结果如下图所示：

在这里插入图片描述

7、霍夫圆检测

本例程涉及的函数功能与参数介绍如下：

函数名称	功能包名	功能	参数	返回值
HoughCircles(img, method, dp, minDist, circles, param1, param2, minRadius, maxRadius)	cv2	霍夫圆检测	gray灰度图像 method检测方法，常用参数CV_HOUGH_GRADIENT dp为内测圆心累加器图像的分辨率和输入图像之比的倒数 minDist检测两个圆心之间的最小半径 circles为检测圆返回值 param1表示canny边缘检测算子的高阈值 param2为检测的圆心的累加器阈值 minRadius、maxRadius分别表示圆的最小和最大半径	检测到的圆数据

执行本demo终端输入

python3 7_hough_circles_detect.py

结果如下图所示：

在这里插入图片描述

8、霍夫线检测

本例程涉及的函数功能与参数介绍如下：

函数名称	功能包名	功能	参数	返回值
HoughLinesP(img,rho,theta, threshold,lines, minLineLength,maxLineGap)	cv2	霍夫线检测	第一个参数image为二值图像，一般使用canny边缘检测的结果图像；第二个参数rho表示线段以像素为单位的距离精度第三个参数theta，线段以弧度为单位的角度精度 threshod: 累加平面的阈值参数 lines：返回检测线数据 minLineLength：线段以像素为单位的最小长度 maxLineGap：同一方向上两条线段判定为一条线段的最大允许间隔	检测到的线数据

执行本demo终端输入

python3 8_find_hough_lines.py

结果如下图所示：

在这里插入图片描述

9、形状轮廓匹配

本例程涉及的函数功能与参数介绍如下：

函数名称	功能包名	功能	参数	返回值
matchShapes(contour1, contour2, method, parameter)	cv2	匹配轮廓形状	第一个参数contour1是模板轮廓第二个参数contour2是用于匹配的轮廓模板第三个参数method比较方式第四个参数暂时没用到，一般直接给0	匹配到的轮廓

执行本demo终端输入

python3 1_template_match.py

结果如下图所示：

在这里插入图片描述

10、手势识别与人脸识别

本例程涉及的函数功能与参数介绍参照官方资料：

cvzone: 人脸检测，手势检测等 (gitee.com)

执行本demo终端输入

python3 2_hand_detector.py
python3 3_face_detector.py

结果如下图所示：

在这里插入图片描述

11、级联分类器与人脸识别

本例程涉及的函数功能与参数介绍如下：

函数名称	功能包名	功能	参数	返回值
CascadeClassifier(path)	cv2	初始化分类器	参数path为分类器训练好的标准数据路径	创建好的分类器
detectMultiScale(gray,scaleFactor,minNeighbors)	cv2	分类器检测	第一个参数gray输入检测图像第二个参数scaleFactor前后两次相继的扫描中搜索窗口的比例系数第三个参数minNeighbors表示构成检测目标的相邻矩形的最小个数	检测出的对象坐标信息

执行本demo终端输入

python3 4_classifier_detector.py

结果如下图所示：

在这里插入图片描述

12、二维码与条形码的检测

本例程涉及的函数功能与参数介绍如下：

函数名称	功能包名	功能	参数	返回值
QRCodeDetector()	cv2	初始化二维码检测器	无	二维码检测器
detectAndDecode(gray)	cv2	识别二维码	gray为灰度图像	codeinfo二维码表征的信息 points表示二维码的角点 qrcode表示二维码的原始排列

执行本demo终端输入

python3 5_qrcode_detector.py
python3 6_pyzbar_detector.py

结果如下图所示：

在这里插入图片描述

13、AprilTag标签识别

本例程涉及的函数功能与参数介绍如下：

函数名称	功能包名	功能	参数	返回值
apriltag.Detector(apriltag.DetectorOptions(families=‘tag36h11’))	apriltag	初始化AprilTag检测器	AprilTag标签组	AprilTag检测器
detect(gray,return_image=True)	apriltag	识别AprilTag	gray为灰度图像 return_image表示使能图像返回	tags识别到的AprilTag信息，img_返回的二维码图像
