本文将介绍一些提升Unity UI性能的技巧。更多优化技巧，可以观看下方的视频，内容是Unity工程师Ian Dundore在Unite Europe 2017的演讲《使用Unity性能提升技巧》。



划分画布

问题：UI Canvas上有一个或多个元素变化时，会污染整个画布。

画布（Canvas）是Unity UI的基本组件。它会生成网格来呈现放置在画布上的UI元素，当UI元素变化时，它会重新生成网格并向GPU发起绘图调用，从而显示出UI。



生成这些网格会消耗大量性能，需要将UI元素收集到批处理中，从而尽可能减少绘图调用。因为批处理的生成过程性能消耗较大，通常只在必要时候才重新生成。问题在于，当画布上有一个或多个元素变化时，必须重新分析整块画布，才能得到绘制元素的最优方法。



许多用户将整个游戏的UI都放到一块画布，上面摆放了成百上千个元素。因此当修改其中一个元素时，会产生持续数毫秒的CPU使用量飙升情况。



解决方案：划分画布

每块画布上的元素都与其它画布的元素相隔离，所以我们可以使用工具来切分画布，从而解决Unity UI的批处理问题。



我们也可以通过嵌套画布来解决，这样允许设计师创建大型分层UI，而且不必担心不同内容出现在多个画布上。子画布的内容与父画布和同级画布相互隔离，它们会保持自带几何体，执行自己的批处理。



当使用子画布分离画布时，尝试根据画布更新时间来分组。例如：分离动态元素和静态元素。



Graphic Raycaster的最佳用法

问题：Graphic Raycaster有哪些最佳用法？

Graphic Raycaster组件能够将输入内容转换为UI事件，它会把触屏输入转为事件，然后发送给相关UI元素。每个接收输入内容的画布都需要Graphic Raycaster组件，包括子画布。



尽管该组件名为Graphic Raycaster，但它却不是个光线投射器，默认情况下它只会测试UI图形。该组件会获取特定画布上输入信息相关的UI元素集，然后执行交点测试，它会针对Graphic Raycaster的画布上每个交互式UI元素的RectTransform，检查输入事件发生的位置。



解决方案：关闭静态或非交互式元素的Raycast Target。

例如：有一个带文字的按钮，关闭该元素的Raycast Target会直接减少Graphic Raycaster每帧进行的交点测试次数。



问题：有时候Graphic Raycaster会充当光线投射器使用。

如果将画布上的渲染模式设为世界空间摄像机（Worldspace Camera）或屏幕空间摄像机（Screen Space Camera），此时可以设置阻挡遮罩（Blocking Mask）。



阻挡遮罩决定光线投射器是通过2D物理还是3D物理投射光线，从而了解特定物理对象是否阻挡用户与UI交互。



解决方案：通过2D或3D物理投射光线会消耗不少性能，所以要谨慎使用该功能。

尽量减少Graphic Raycaster的数量，不要将Graphic Raycaster添加到非交互式UI画布上，因为这样做无法检查交互事件。



避免使用Camera.main

问题：世界空间画布需要了解交互事件来自哪个摄像机。

当设置画布进行渲染时，不管该画布是在世界空间还是摄像机的屏幕空间，都可以指定用于为UI中Graphic Raycaster生成交互事件的摄像机。渲染模式为“Screen Space - Camera”的画布需要使用该设置，该设置名为“Render Camera”。





然而在渲染模式为“World Space”的画布上，该设置是可选的，名为“Event Camera”。

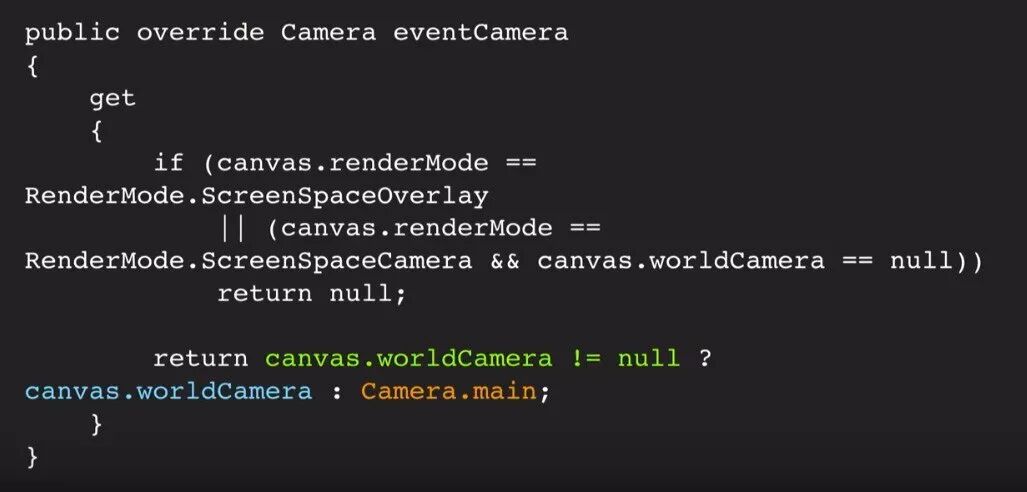

如果将世界空间画布的Event Camera字段留空，这不意味着该画布不会接收事件。它会使用游戏的主摄像机。为了确定哪个摄像机是主摄像机，该画布会访问Camera.main属性。





根据Unity所使用的代码路径，每帧中每有一个Graphic Raycaster和世界空间画布，该画布会访问7到10次Camera.main。每次访问Camera.main都会调用Object.FindObjectWithTag。这个做法在运行时并不合适。



解决方案：避免使用Camera.main。

缓存摄像机的引用，然后创建系统来跟踪主摄像机。如果使用世界空间画布，要指定Event Camera，不要将该属性留空。如果需要修改Event Camera，编写代码来更新Event Camera属性。



避免使用布局分组

问题：每个影响布局的UI元素都会至少执行一次GetComponents调用。

当修改布局系统的一个或多个子元素时，会使布局变脏。修改后的子元素会使拥有该元素的布局系统（Layout System）无效化。



简单介绍一下布局系统：布局系统是一组连续的布局分组（Layout Group），它们在布局元素（Layout Element）之上。布局元素不只是名为Layout Element的组件，它们还包括UI图像、文字和Scroll Rect组件，而且Scroll Rect同时也是布局分组。



回到问题本身，每个使布局变脏的UI元素都会至少执行一次GetComponents调用，该调用会在布局元素父对象上寻找有效的布局分组。找到有效布局分组后，它会继续遍历Transform层级，直到停止寻找分组或是到达层级的根部分，无论先满足哪个条件都会停止寻找过程。因此。每个布局分组会给每个子布局元素的改变过程添加一次GetComponents调用，使嵌套布局分组的性能变差。



解决方案：避免使用布局分组。

使用锚点进行比例布局。在拥有动态元素数量的活跃UI上，考虑编写代码来计算布局，仅在需要时运行该代码，而不是每次发生改变的时候。



巧妙地聚集UI对象

问题：用错误的方法聚集UI对象。

通常情况下，用户通过重置父对象来聚集UI对象，然后再禁用对象，但这样会造成不必要的污染。



解决方案：首先禁用对象，然后将其父对象重置为对象池。

这样操作仅会改变一次原有的层级，但在重置父对象时，要避免二次改变原有的父对象，也不要改变新的层级。如果要从对象池移除对象，首先重置它的父对象，然后更新数据，再启用该对象。



如何隐藏画布

问题：如何隐藏画布？

有时需要隐藏UI元素和画布，要怎样高效完成该任务呢？



解决方案：禁用Canvas组件。

禁用Canvas组件会阻止画布向GPU发起绘图调用，所以该画布不再可见。然而，此时该画布不会丢弃它的顶点缓冲区，它会保留所有网格和顶点，当重新启用时不会触发重构过程，它只会重新绘制画布内容。



此外，禁用Canvas组件不会触发Canvas层级上性能消耗较大的OnDisable/OnEnable回调。禁用子组件时要小心，注意它是否运行性能消耗较大的每帧代码。



UI元素上Animator的最佳用法

问题：如何在UI上使用Animator？

Animator每帧都会改变元素，即使动画中的数值没有变化。Animator没有空指令检查。



解决方案：

只在频繁变化的动态元素上加入Animator。对于很少变化的元素，或是仅响应事件时才变化的元素，请自行编写代码或补间系统，你可以在Asset Store资源商店找到许多补间系统插件。



小结

提升Unity UI性能的技巧就为大家分享到这里，更多关于Unity的优化技巧请访问Unity官方中文论坛(UnityChina.cn) !
