操作系统(9)---存储管理

一、引入

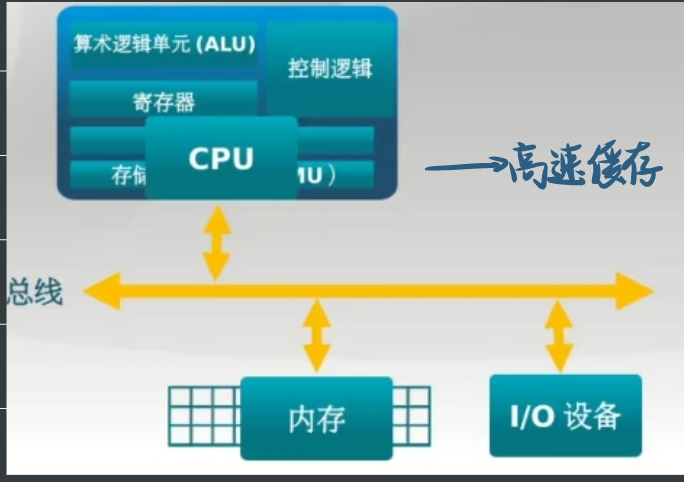

1.计算机体系结构

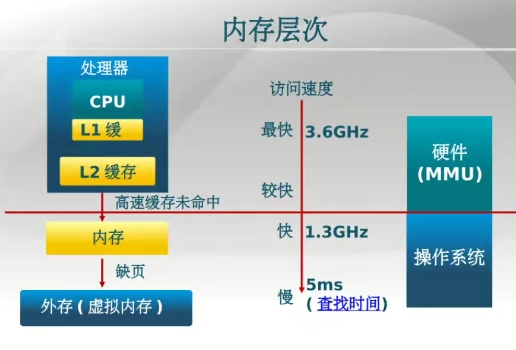

 2.内存层次

 存储管理,也可以称为内存管理,其特点主要有:抽象(拥有逻辑地址空间),保护(每个进程都有独立的地址空间),共享(可以访问相同内存),虚拟化(虚拟存储)

存储管理主要要解决两个问题: 1.存储空间如何分配?(连续分配,非连续分配)

               2.地址如何映射?

地址空间:分为物理地址空间和逻辑地址空间。物理地址空间是硬件(内存)支持的地址空间。逻辑地址空间是在CPU运行的进程看到的地址。

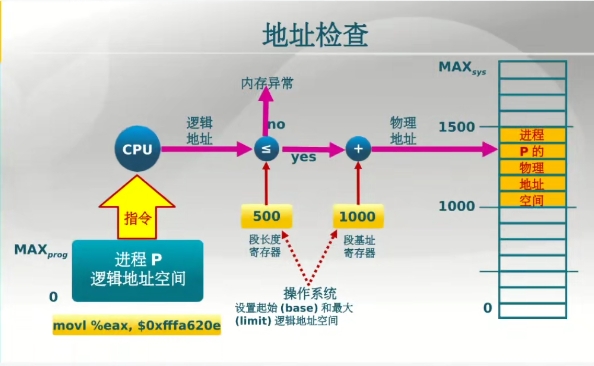

地址检查:





物理地址=基址+偏移量。由内存管理的独立性可知,若进程访问其进程空间以外的地址空间,可能会造成错误,所以地址检查,是查偏移地址是否超出了进程对应的物理地址空间的大小。在段长度寄存器处查偏移地址,检查通过后偏移+段基址寄存器中的基址=物理地址。

二、连续内存分配

连续内存分配:进程分配一块不小于指定大小的连续物理内存区域。

存在问题:1.产生内部碎片(分配给进程的空闲空间其他进程不可使用,造成内存空间浪费)

     2.产生外部碎片(进程之间的未分配内存空间太小不足以继续分配,造成内存空间浪费)

连续内存分配的三个策略

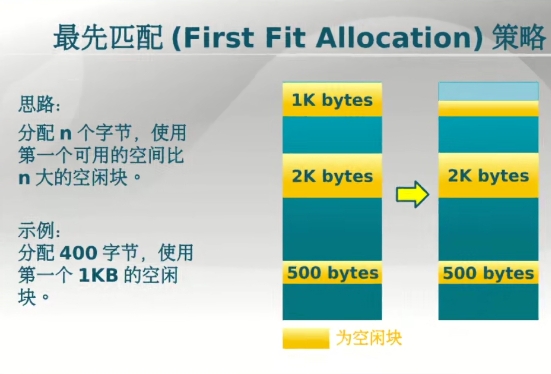

  • 最先分配

    原理:空闲分区按地址顺序排序,顺着找合适的分区分配,释放时检查是否有临近空闲分区可以合并。

    优点:高地址空间有大块的空闲分区

    问题:有大量内部碎片(如下图样例,1KB的空间有约600B的内部碎片)、分配大块时较慢

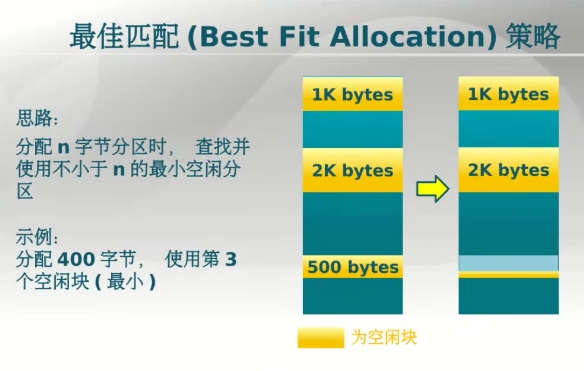

  • 最佳分配

    原理:空闲分区按大小顺序排序,顺着找合适的分区分配,释放时检查是否有临近空闲分区可以合并。

    优点:可以避免大的空闲分区被拆分,可以减小外部碎片的大小



    问题:外部碎片过小不好再分配,产生很多无用的小碎片(如下图样例,剩了100B不好再分配)、释放分区时较慢

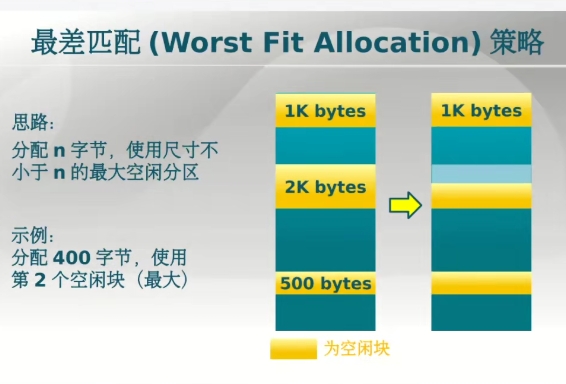

  • 最差分配

    原理:空闲分区由大到小排序,分配时选最大的,释放时检查是否有临近空闲分区可以合并,并调整空闲分区顺序。

    优点:避免出现太多的小碎片,中等大小的分配较多时,效果最好。

    问题:容易破坏大的空闲分区,后面难以分配大的分区,释放分区较慢。





碎片整理:通过调整进程占用的分区位置来减少或避免分区碎片

  1.紧凑,通过移动分配给进程的内存分区,以合并外部碎片,前提是所有程序可动态重定位,开销大

  2.分区对换,通过抢占并回收处于等待状态进程的分区,以增大内存可用内存空间。

连续分配总有碎片,如何解决?

  1.伙伴系统,以2的次幂划分内存空间,尽可能匹配进程所需要的空间大小,分配后剩余空闲分区合并。

  2.非连续内存分配。



三、非连续内存分配

连续分配的缺点:

  • 分配的物理内存必须连续
  • 有内部碎片和外部碎片
  • 内存分配的动态修改难
  • 内存利用率低

非连续分配目标:提高内存利用率和管理灵活性。允许非连续物理地址空间,允许共享代码与数据、支持动态加载和动态链接。

非连续存储就要解决地址映射的问题,逻辑地址和物理地址如何转换?



1.段式存储

  段:访问方式和存储数据等属性相同的一段地址空间。对应连续内存的一个“块”,若干个段组成逻辑地址空间。

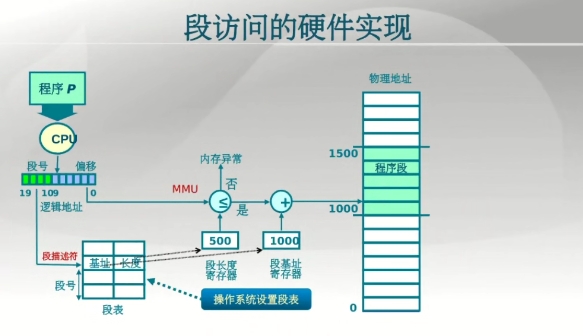

地址映射(MMU):逻辑地址(段号,段偏移),物理地址(段基址,段偏移)

地址检查:地址安全检查需要段的长度(注意,不是进程空间的长度,进程空间被划分成多个段分段存储在内存中,逻辑/物理地址中的偏移是段偏移)。



 段式存储中,物理地址和逻辑地址的映射需要段表。段表包括:段号(可省略,段表每一行对应一个段)、段基址、段长度。

段表的一些概念
  • 段表项:段表中的一行,段长度=段表项个数,段长度取决于分了几段
  • 段表大小=段长度*段表项大小



段式存储的优/缺点:有效减少了外部碎片,但是段长仍是可变的,无法完美的嵌入内存空间,仍存在外部碎片。

因此,存储管理引入页式存储,进程空间分成一模一样大小的块,内存也分成对应大小的页,进程按页存储,完美占用内存的一页,外部碎片就消除了。

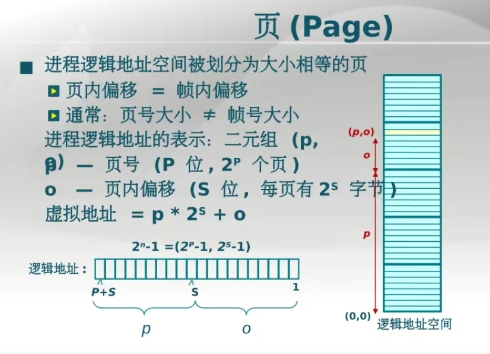

2.页式存储

  • 页帧(Frame):物理地址空间的一页
  • 页面(Page):逻辑地址空间的一页
  • 页帧和页面的大小必须相同

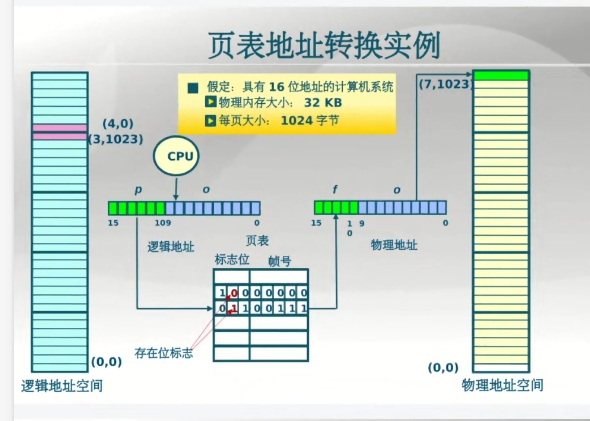

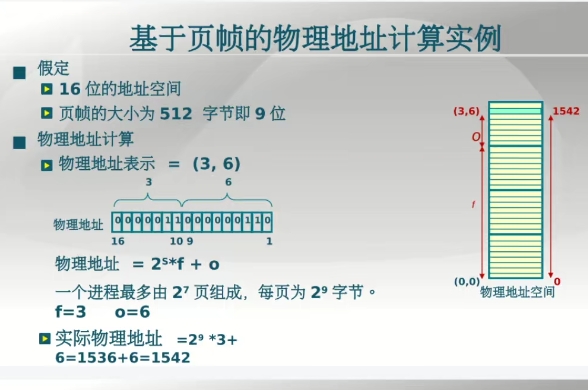

地址映射(MMU):逻辑地址表示(页面号,偏移),物理地址表示(页帧号,偏移),物理地址=页帧号*页面大小+偏移,页内偏移=帧内偏移,逻辑地址同理

地址检查:检查偏移长度是否不超过页面大小。



页式存储中,物理地址和逻辑地址的映射需要页表。段表包括:页号(可省略,页表每一行对应一个页)、页帧号、标志位

不是所有页都有对应的帧,物理/逻辑地址的偏移是一样的,但页号位数大小可以不一样,当页号位数P>页帧号位数f,内存不够用,需要虚拟内存,如果没有虚拟内存,会有缺页错误

标志位的主要作用是:在缺页置换中,标志位可以标志该页是否在内存中,否则在外存中将该页调出来。





页表的一些概念:
  • 页表项:页表中的一行,页表项大小是每一行的大小。
  • 页表长度:页面个数=页表项个数,页面个数=进程空间大小/页面大小。
  • 页表大小=页表长度*页表项大小。

用一个例子来理解:

假设占有64GB内存,每个页面4KB,页表大小?如果每个页面1B呢?

(1)页表长度=页面个数=内存大小/页面大小=64GB/4KB=2^24=16MB,故物理地址由24位页号和12位偏移组成。

         页表项大小(假设页表只有页帧号)=24bit=3B

         页表大小=页表项大小*页表长度=16MB*3B=48MB

(2)若每个页面1B,页表长度=2^36=64GB,页表项大小=36bit,物理地址由36位页号组成,没有偏移,内存存储以字节(1B)为单位。页表大小=64GB*36bit=288GB,页表大小远远超过原本的64GB。

由上可知,逻辑/物理地址的偏移位数由页面大小决定页式存储时,页面大小的取值很重要,页面太小,页表太大



  • 页式存储的优点:外部碎片消除。
  • 页式存储的缺点

   1.性能慢。需要二次访问内存,第一次查表,第二次访问对应的内存空间。

  解决办法:快表(TLB),利用硬件实现——缓存,缓存近期访问的页表项。

  TLB使用关联存储实现,可以快速访问。但是,如果TLB没有命中,要去内存中找对应的页表项并更新TLB,会很慢。

  每一个进程都有自己的页表,但CPU只有一个TLB。当进程切换的时候,TLB有两种做法:

    • 清空,切换后每次都会未命中,效率很低
    • 共享TLB,效率高,只需要加上一项进程PID即可。

   2.页表占用内存

  解决方法:

  (1)页面设置的很大,大了之后出现和段一样的问题,有外部碎片。

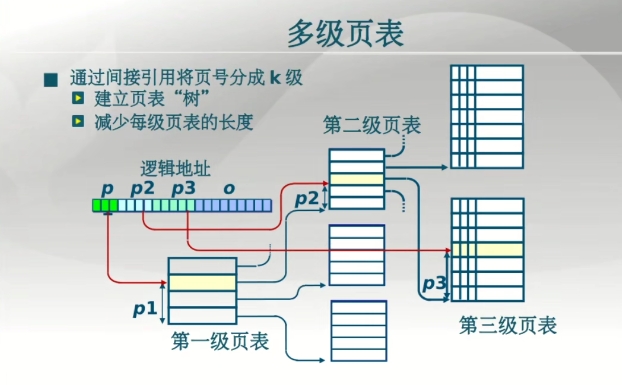

  (2)多级页表。

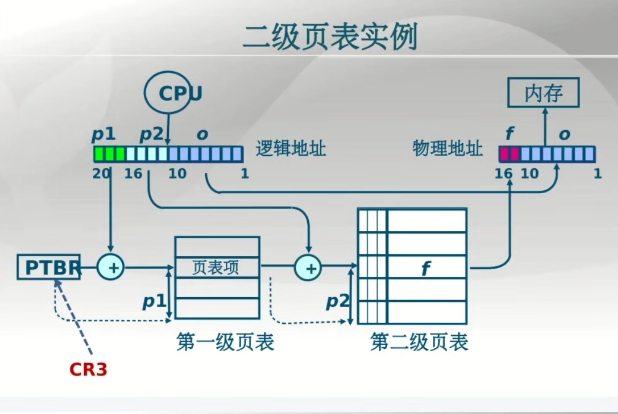

二级页表:第一级页表存第二级页表项地址,第二级页表存页帧号。

用一个例子来理解:

假设有4GB内存,逻辑/物理地址一样(20位页号,12位偏移),进程仅用4MB,一级页表和二级页表(第一级第二级各10bit)分别多大?

一级页表:20位页号,页表长度=2^20,20位页帧号,页表项大小20bit取整算4B,页表大小=2^20*4B=4MB

二级页表:第一级和第二级页表10位页号,第一级页表存第二级页表项,页表长度1=2^10,页表项大小10bit取整算2B,

页表1大小=2^10*2B;

     第二级页表存页帧号,页表长度2=2^10,已知一共12位偏移,一个页面4KB,进程仅用4MB,刚好需2^10页。物理地址的页号20bit,页表项大小20bit取整算4B,页表2大小=2^10*4B

所以页表总大小为6KB。

综上,多级页表可以有效减小页表的大小,x86系统用的是4级页表。二级页表中,当且仅当“页表项全部都有效”时,二级页表多费空间,二级页表不可用。

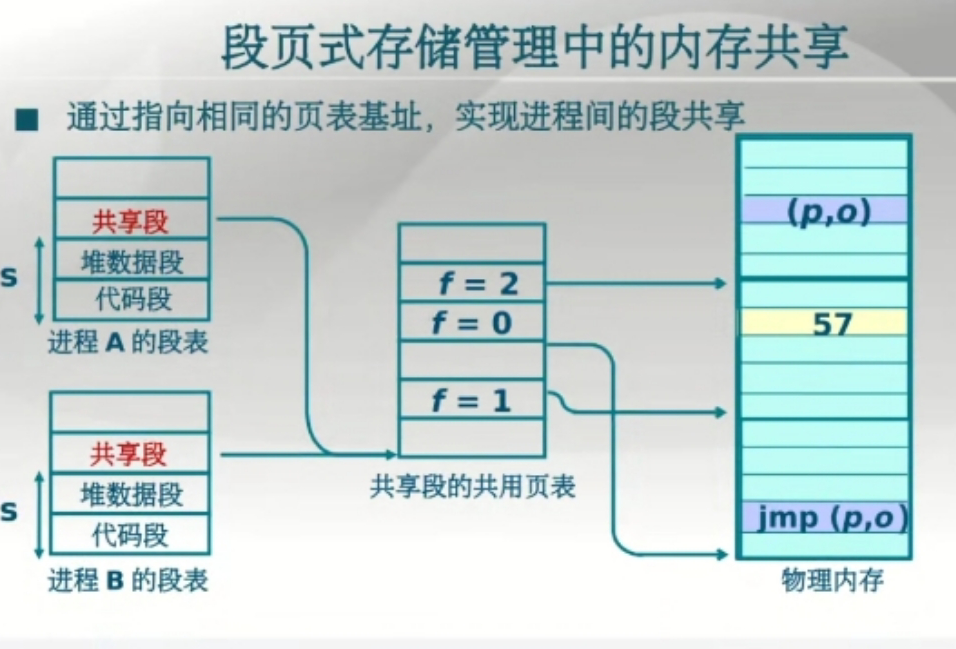

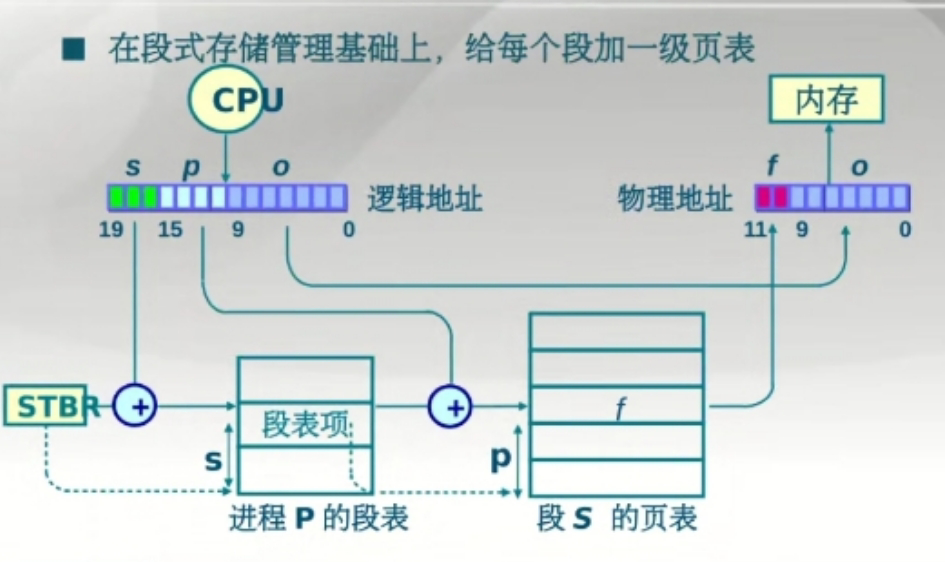

3.段页式存储

段式存储在内存保护方面有优势,页式存储在内存利用和优化转移到后备存储方面有优势。





四、虚拟存储

1.覆盖技术

目标:在较小的可用内存中运行较大的程序。

方法:依据程序逻辑结构,将程序划分为若干功能相对独立的模块;将不会同时执行的模块共享同一块内存区域

  • 必要部分(常用功能)的代码和数据常驻内存
  • 可选部分(不常用功能)放在其他程序模块中,只在需要用到时装入内存
  • 不存在调用关系的模块可相互覆盖,共用同一块内存区域

问题

  • 增加编程困难,需要程序员划分功能模块确定覆盖关系,复杂度高。
  • 增加执行时间,不常用功能模块用的时候从外存装入覆盖模块,时间换空间

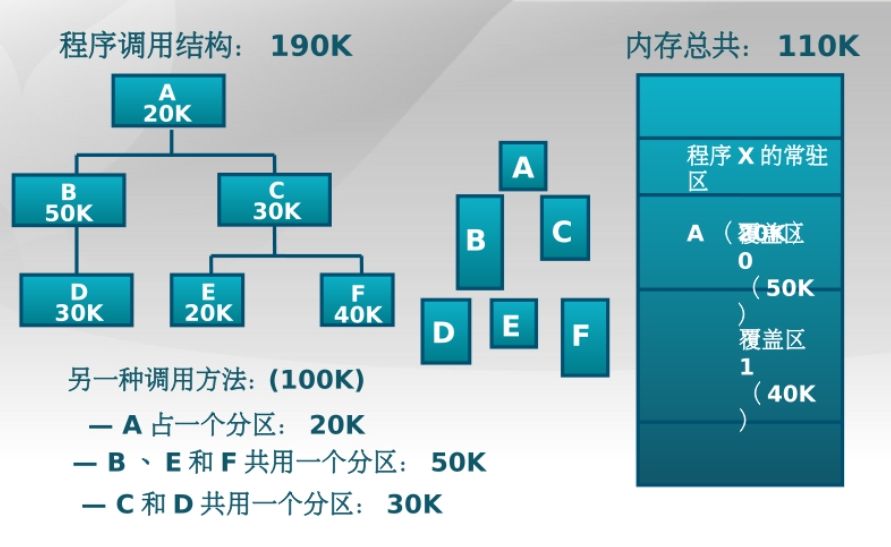

例子如下:A要调用B、C,独占20KB,B不调用E、F,共用50KB,C不调用D,共用30KB,一共只需要100K。

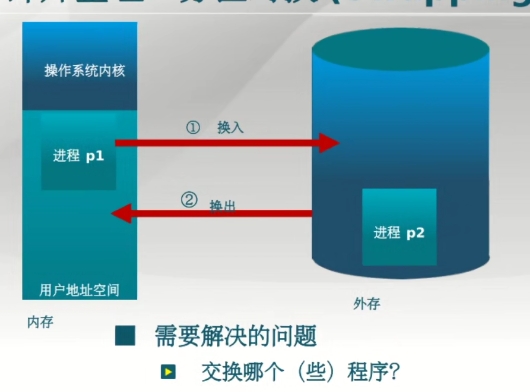

2.交换技术

目标:增加正在运行或需要运行的程序内存

方法:将暂时不能运行的程序放到外存,换入/出整个进程的地址空间。

  • 交换时机:内存不够或者有可能不够的时候
  • 交换区大小:要存放所以进程的内存映像拷贝
  • 程序换入的重定位:采用动态地址映射(?)的方法

总结:覆盖发生在运行程序的没有调用关系的模块间,交换以进程为单位,发生在进程间;覆盖要程序员给逻辑覆盖结构,交换不需要。
