uboot阶段使用TFTP 传输文件

目录

• 简介
• 说明
• 一.修改VMware中的网络设置
• 二.设置虚拟机
• 三.Ubuntu网络设置
• 四.Ubuntu TFTP设置
  • 1.安装TFTP相关依赖
  • 2.创建tftp文件夹
  • 3.修改配置文件
• 五.开发板测试
  • 1.环境设置
  • 2.测试

简介

TFTP（Trivial File Transfer Protocol,简单文件传输协议）是TCP/IP协议族中的一个用来在客户机与服务器之间进行简单文件传输的协议，提供不复杂、开销不大的文件传输服务。端口号为69。

说明

在windows下，使用VMware + Ubuntu 20虚拟机开启TFTP服务，与嵌入式开发板的uboot进行简单的文件传输。
PC电脑与开发板之间通过网线连接。

一.修改VMware中的网络设置

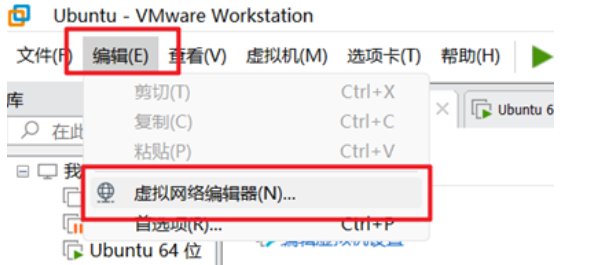

首先修改VMware中的网络设置。

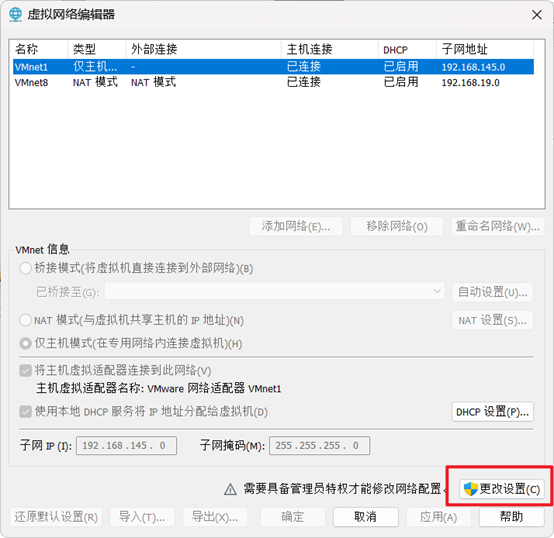

更改网络设置。

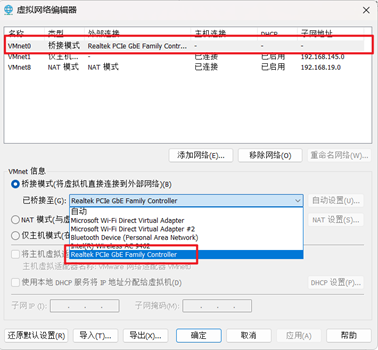

修改VMnet0桥接模式，选择成网卡设备。（我的电脑中网卡设备是Realtek PCIe GbE Family Contorller）

二.设置虚拟机

首先确定虚拟机处于关闭状态。编辑虚拟机设置。

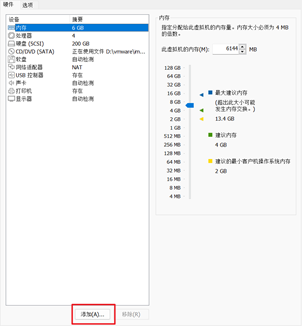

新添加一个网络适配器

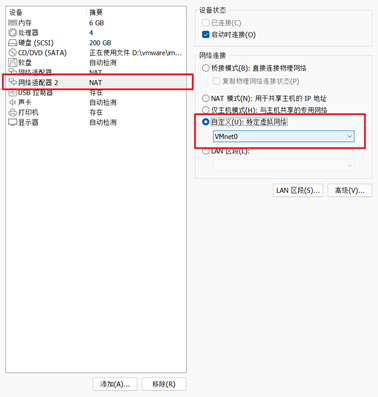

将网络适配器2设置成自定义的VMnet0。

三.Ubuntu网络设置

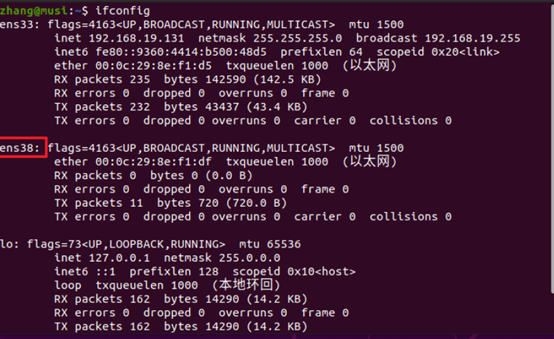

进入Ubuntu后，使用ifconfig查看桥接网络的名称

修改网络配置文件，为桥接网络设置静态ip。

sudo vim /etc/netplan/01-network-manager-all.yaml

内容如下：其中ens38是我电脑中桥接网络的名字。192.168.0.111 是我设置的ip，可以根据需求进行修改

network:
  version: 2
  renderer: NetworkManager
  ethernets:
    ens38:
      dhcp4: false
      addresses: [192.168.0.111/24]
      gateway4: 192.168.0.1
      nameservers:
        addresses: [8.8.8.8,114.114.114.114]

保存设置，并使设置生效。

sudo netplan apply

四.Ubuntu TFTP设置

1.安装TFTP相关依赖

sudo apt install xinetd tftp-hpa tftpd-hpa

2.创建tftp文件夹

创建tftp服务文件夹，并设置权限。

sudo mkdir /tftproot
sudo chmod 777 /tftproot -R

3.修改配置文件

修改文件 /etc/xinetd.d/tftp

sudo vi /etc/xinetd.d/tftp

内容如下：

service tftp
{
        socket_type     =dgram #socket的链接类型是dgram（UDP）
        protocol        =udp #UDP协议
        wait            =yes #等待到启动完成
        user            =root #指定root用户启动服务进程
        server          =/usr/sbin/in.tftpd #指定服务进程是/usr/sbin/in.tftpd
        server_args     =-s /tftproot -c #指定传给该进程的参数
        disable         =no #no表示启动TFTP服务器
        per_source      =11 #表示每一个ip地址上最多可以建立的实例数目
        cps             =100 2 #表示每秒100个入站链接，如果超过限制，则等待2秒
        flags           =IPv4
}

保存后，重启，使配置生效。

sudo service xinetd restart

修改配置文件 /etc/default/tftpd-hpa

sudo vi /etc/default/tftpd-hpa

内容如下：

TFTP_USERNAME="tftp"
TFTP_DIRECTORY="/tftproot" #这里是你Ubuntu虚拟机中TFTP服务器的目录
TFTP_ADDRESS="0.0.0.0:69" #ip地址和端口号
TFTP_OPTIONS="-l -c -s"
#-c是可以上传文件的参数。-s是指定的TFTP服务器的目录；-l是在独立运行服务器（听）模式

保存后，重启，使配置生效。

sudo service tftpd-hpa restart

五.开发板测试

1.环境设置

在uboot中设置tftp服务的ip地址，以及开发板ip地址、网关等。

 setenv serverip 192.168.0.111
 setenv ipaddr 192.168.0.100;
 setenv gatewayip 192.168.0.255;
 setenv netmask 255.255.255.0;
 setenv ethaddr 08:00:00:00:22:01

serverip tftp服务的IP地址
ipaddr 开发板的IP地址
gatewayip 网关
netmask 子网掩码
ethaddr mac地址，根据开发板填写

2.测试

在ubbot中使用命令测试。
zImage存放在Ubuntu虚拟机的/tftproot 目录下。

 tftp 0x80800000 zImage
