IPSec 味皮恩配置实验

一、实验目的

1.理解IPSec协议在网络安全中的作用

2.掌握IPSec 味皮恩的基本原理。

3.掌握IPSec 味皮恩的配置方法

二、实验的仪器、设备、材料

路由器、PC机、防火墙

三、实验内容及实验原理

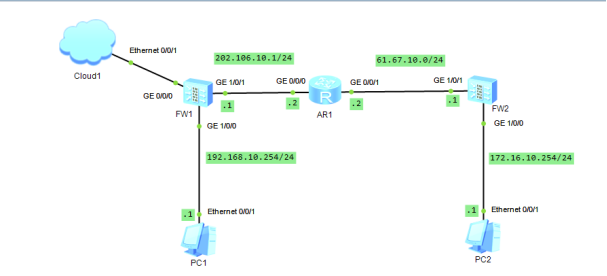

网络拓扑图如下:





网络的配置要求如下:

1、局域网需求

地址设计如上拓扑图所示

2、资源访问

(1)192. 168.10.0/24和172.16.10.0/24网段可以通过NAT (easyip) 方式访问外网，假设AR1为两个网段的默认路由，AR1. 上的loo0 (网段自行设计)为模拟外网

(2)192.168. 10.0/24和172.16.10.0/24网段借助于在FW1和FW2上配置IPSec 味皮恩的形式来进行访问。

四、实验步骤

以下配置以FW1为例进行配置，FW2与此类似。

1.基本配置

配置接口地址、防火墙的安全区域、防火墙的安全策略

[fen]int g1/0/0

[fen-GigabitEthernet1/0/0]ip add 192.168.10.254 24

[fen-GigabitEthernet1/0/0]int g1/0/1

[fen-GigabitEthernet1/0/1]ip add 202.106.10.1 24

[fen]firewall zone trust

[fen-zone-trust]add int g1/0/0

[fen]firewall zone untrust

[fen-zone-untrust]add int g1/0/1



[fen]security-policy

[fen-policy-security]default action permit



2.配置NAT策略

[fen]nat-policy

[fen-policy-nat]rule name t_t

[fen-policy-nat-rule-t_t]source-zone trust

[fen-policy-nat-rule-t_t]destination-zone untrust

[fen-policy-nat-rule-t_t]source-address 192.168.10.0 24

[fen-policy-nat-rule-t_t]destination-address 172.16.10.0 24

[fen-policy-nat-rule-t_t]action no-nat



[fen-policy-nat]rule name t_u

[fen-policy-nat-rule-t_u]source-zone trust

[fen-policy-nat-rule-t_u]destination-zone untrust

[fen-policy-nat-rule-t_u]action source-nat easy-ip



3.配置默认路由

[fen]ip route-static 0.0.0.0 0.0.0.0 202.106.10.2

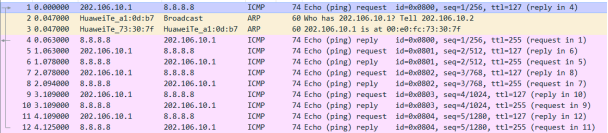

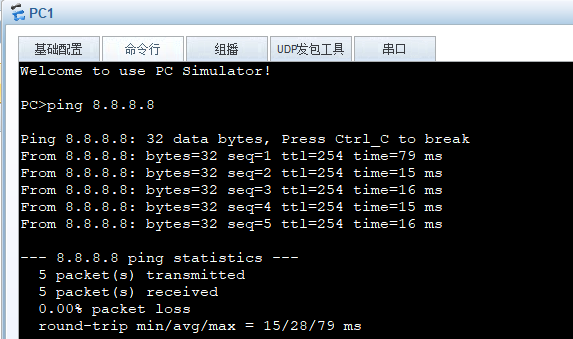

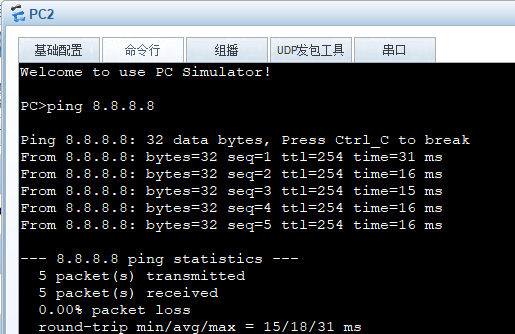

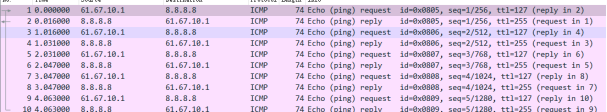

测试(1):从两个内网分别ping外网，查看是否能ping通(即ping 外网8.8.8.8)















4.配置受保护的数据流

[fen]acl 3000

[fen-acl-adv-3000]rule permit ip source 192.168.10.0 0.0.0.255 destination 172.1

6.10.0 0.0.0.255

5.创建IKE SA

(1)创建IKE提议

[fen]ike proposal 10

(2)创建IKE对等体

[fen]ike peer zong

[fen-ike-peer-zong]pre-shared-key huawei

[fen-ike-peer-zong]ike-proposal 10

[fen-ike-peer-zong]remote-address 61.67.10.1

6.创建IPSec SA

(1)创建IPSec安全提议

[fen]ipsec proposal fen



(2)创建IPSec策略

[fen]ipsec proposal fen

[fen]ipsec proposal

[fen]ipsec policy fen 10 isakmp

[fen-ipsec-policy-isakmp-fen-10]security acl 3000

[fen-ipsec-policy-isakmp-fen-10]ike-peer zong

[fen-ipsec-policy-isakmp-fen-10]proposal fen



7.应用安全策略

[fen]int g1/0/1

[fen-GigabitEthernet1/0/1]ipsec policy fen

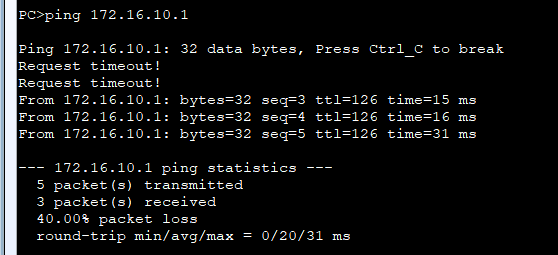

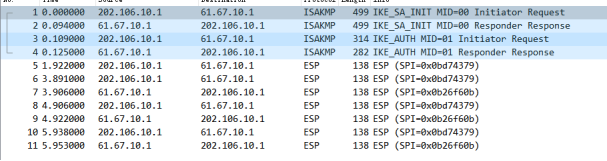

测试(2) :从PC1 ping PC2，查看是否能ping通，抓取数据包并简要分析。







8.查看IKE SA及IPSecSA

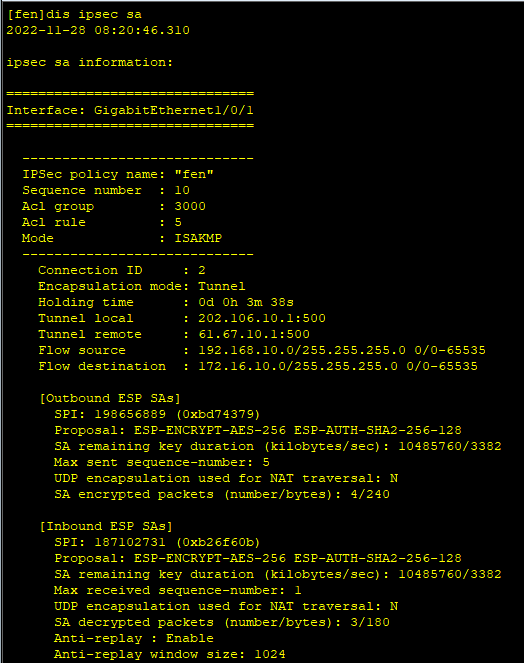

[fen]dis ipsec sa

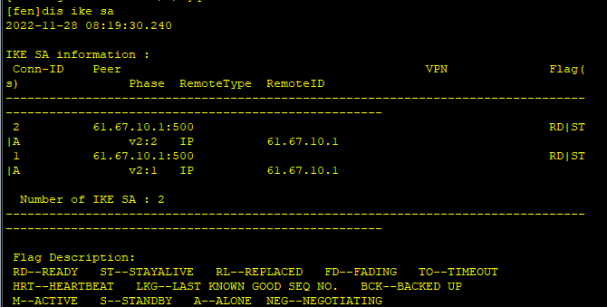

[fen]dis ike sa



Conn-ID：连接索引

Peer：对端IP和端口号

味皮恩：ipsec所绑定VPN实例，图中默认不显示

Flag：RD：sa建立成功，ST发起方，A:IPSec策略组为不备份状态

Phase：sa所属阶段

RemoteType：对端接口类型

RemoteID：接口ID，IP地址



IPsec policy name：安全策略名

Sequence number：序号

Acl group：保护的数据流

Acl rule:数据流编号

Mode：ISAKMP模式

Encapsulation mode：Tunnel隧道模式

Tunnel local：本端地址

Tunnel remote：对端地址

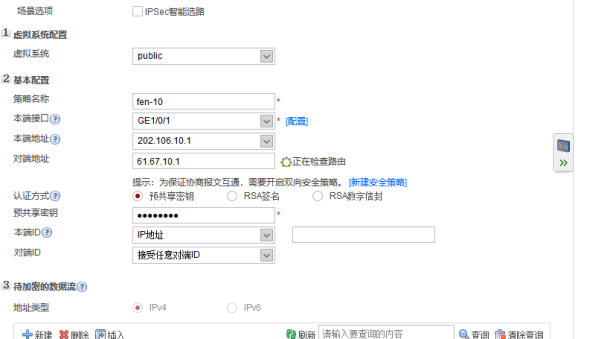

9.通过web页面查看刚才配置的所有内容，将IPSec 味皮恩的相关配置截图









---
