《汇编语言》学习笔记-3

注：本文档为“《汇编语言(第3版) 》王爽著”阅读过程中记的笔记。

参考视频：通俗易懂的汇编语言（王爽老师的书）_哔哩哔哩_bilibili

11 标志寄存器

CPU内部的标记寄存器具有以下作用：

  1. 用来存储相关指令的某些执行结果；
  2. 用来为CPU执行相关指令提供行为依据；
  3. 用来控制CPU的相关工作方式。

8086CPU的标志寄存器是16位的，其中存储的信息通常被称为程序状态字（PSW）。

flag寄存器的按位起作用的，每一个位有专门的含义，记录特定的信息。

image-20220906221636292

其中，第1、3、5、12、13、14、15位没有使用。

debug.exe的的标志寄存器：

image-20220908084452170

直接访问标志寄存器的方法：

  • pushf：将标志寄存器的值压栈
  • popf：从栈中弹出数据，送入标志寄存器中。

11.1 Z-Flag(Zero Flag)标志

flag的第6位是Z-Flag，零标志位。它记录相关指令执行后，其结果是否位0。

  • 如果结果为0，那么Z-Flag=1，’1‘表示逻辑真；
  • 如果结果不为0，那么Z-Flag=0，’0‘表示逻辑假。

举例：

mov ax, 1
sub ax, 1	; 执行后，结果为0，Z-Flag=1

mov ax, 2
sub ax, 1	; 执行后，结果不为0，Z-Flag=0

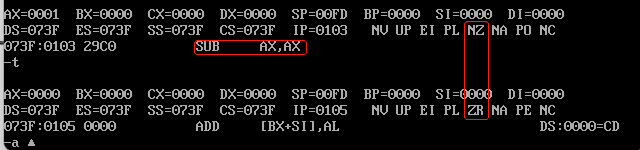

image-20220906230914912

8086CPU指令集中，有些指令影响标志寄存器，比如：add、sub、mul、div、inc、or、and等，大部分是运算指令，进行逻辑或算术运算。

有些指令对标志寄存器没有影响，比如：pop、push、mov，大部分是传送指令。

11.2 P-Flag(Parity Flag)标志

flag的第2位是PF位，奇偶校验位，它记录相关指令执行后，其结果的所有bit位中1的个数是否为偶数。

  • 如果1的个数为偶数，P-Flag=1；
  • 如果1的个数为奇数，P-Flag=0。

举例：

mov al, 1
add al, 10	; 执行后，结果为11，P-Flag=0

mov al, 1
or al, 2	; 执行后，结果为3，P-Flag=1

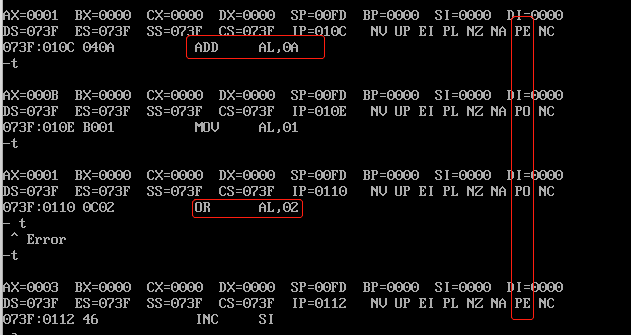

image-20220906232120990

debug.exe中：pe表示偶校验，po表示奇校验。

11.3 S-Flag(Sign Flag)标志

flag的第7位是S-Flag，符号标志位，它记录相关指令执行后，其结果是否为负。

  • 如果结果为负，S-Flag=1；
  • 如果结果非负，S-Flag=0。

计算机中通常用补码来表示有符号数据，计算机中的一个数据可以看作是有符号数，也可以看作无符号数。比如：

00000001B：可看作无符号数1，或者符号数+1；
10000001B：可以看作为无符号数129，或者有符号数-127。

CPU执行add等运算指令时，已经包含了正负两种含义，也将得到用同一种信息来记录的两种结果，关键在于程序需要哪一种结果。

S-Flag标志就是CPU对有符号数运算结果的一种记录，它记录数据的正负。在我们将数据当作有符号数来运算的时候，可以通过它来得知结果的正负。如果我们将数据当作无符号数来运算，S-Flag的值没有意义。

也就是说，CPU在执行add等指令时，是必然要影响到SF标志位的值，是否需要这个值，看指令所进行的运算。

mov al, 10000001B
add al, 1	; 执行结果为10000010B，S-Flag=1，表示如果指令进行的是有符号运算，则结果为负。

mov al, 10000001B
add al, 01111111B	; 执行后，结果为0，SF=0，如果指令进行的是有符号数运算，则结果非负。

某些指令将影响标志寄存器中的多个标志位，这些被影响的标记位比较全面的记录了指令的执行结果，为相关的处理提供了所需的依据。

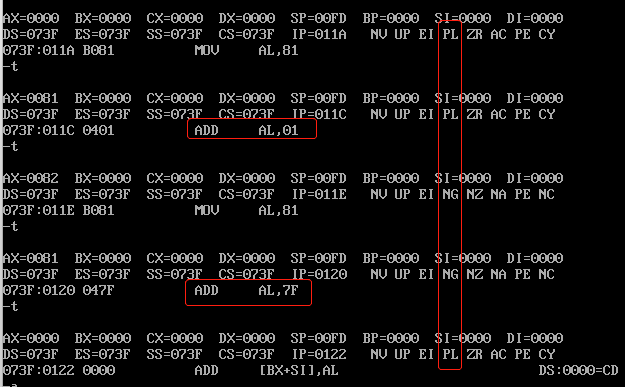

image-20220906234243006

debug.exe中：ng表示负数，pl表示正数。

11.4 C-Flag(Carry Flag)标志

flag的第0位是CF，进位标志位。一般情况下，在进行无符号数运算的时候，它记录了运算结果的最高位有效位向更高位的进位值，或从更高位的借位值。

CF记录指令执行后，

  • 有进位或借位，C-Flag=1；
  • 无进位或借位，C-Flag=0。

对于位数为N的无符号数来说，其对应的二进制信息的最高位，即第N-1位，就是它的最高有效位，而假想存在的第N位，就是相当于最高有效位的更高位。

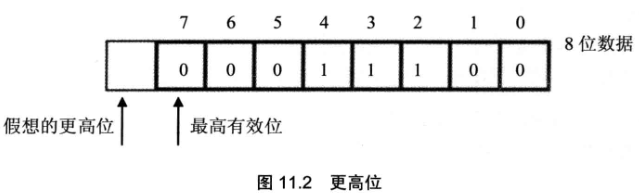

image-20220907213840060

mov al, 98H
add al, al	; 执行后，(al)=30H，CF=1，CF记录了从最高有效位向更高位的进位值

add al, al	; 执行后，(al)=60H，CF=0，CF记录了从最高有效位向更高位的进位值

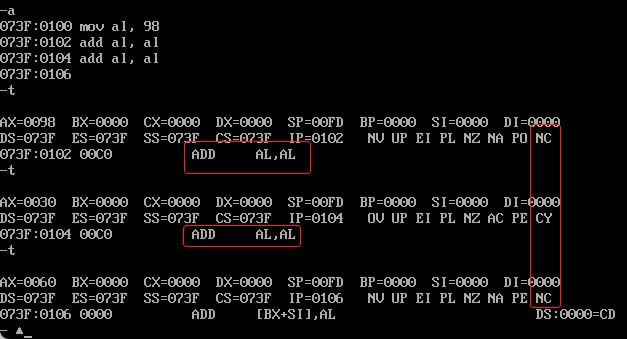

image-20220907214545079

当两个数据做减法的时候，有可能向更高位借位。C-Flag也可以用来记录这个借位值。

mov al, 97h
sub al, 98h	; 执行后，(al)=FFH，CF=1，CF记录了向更高位的借位值
sub al, al	; 执行后，(al)=0，CF=0，CF记录了向更高位的借位值

11.5 O-Flag(Overflow Flag)标志

溢出：在进行有符号数运算的时候，如结果超过了机器所能表示的范围称为溢出。

机器所能表示的范围：比如指令运算的结果用8位寄存器或内存单元存放，对于8位有符号数据，范围就是-128~127；16位有符号数据，范围就是-32768~32767。

如果运算结果（有符号数）超出了机器所能表达的范围，将产生溢出。

mov al, 98
add al, 99	; 执行后将产生溢出，执行结果为197，超过了127

mov al, 0F0h	; F0H，为有符号数-16的补码
add al, 088H	; 88H，为有符号数-120的补码，执行后结果为-136，溢出

由于在进行有符号数运算的时候，可能发生溢出而造成错误的结果，则CPU需要对指令执行后是否产生溢出进行记录。

O-Flag就是溢出标记位，一般情况下，O-Flag记录了有符号数运算的结果是否发生了溢出。

  • 如果发生溢出，O-Flag=1；
  • 如果没有溢出，O-Flag=0。

C-Flag和O-Flag的区别：C-Flag是对无符号数运算有意义的标志位，O-Flag是对有符号数运算有意义的标志位。

mov al, 98
add al, 99	; 执行结果197(C5H)，C-Flag=0，O-Flag=1

mov al, 0F0H
add al, 88H	; 执行结果178H，C-Flag=1，O-Flag=1（(-16)+(-120)=-136）

C-Flag和O-Flag的区别：

  • C-Flag是对无符号数运算有意义的进/借位标志位；
  • O-Flag是对有符号数运算有意义的溢出标志位。

11.6 adc指令

adc是带进位加法指令，利用C-Flag上记录的进位值。

指令格式：

adc 操作对象1, 操作对象2

功能：操作对象1=操作对象1+操作对象2+C-Flag

举例：

adc ax, bx	; (ax)=(ax)+(bx)+C-Flag

mov ax, 2
mov bx, 1
sub bx, ax	; (C-Flag)=1
adc ax, 1	; (ax)=4，相当于(ax)+1+C-Flag=2+1+1=4

mov ax, 1
add ax, ax
adc ax, 3	; (ax)=5，相当于(ax)+1+C-Flag=2+3+0=4

mov al, 98H
add al, al	; 98H+98H=130H
adc al, 3	; (ax)=34H，相当于(al)+3+C-Flag=30H+3+1=34H

C-Flag的值的含义：在执行adc指令的时候CF的含义是由adc指令前面的指令决定的，如果C-Flag的值是被sub指令设置的，那么它的含义就是借位值；如果是被add指令设置的，那么它的含义就是进位值。

加法可以分两步来进行：①低位相加；②高位相加再加上低位相加产生的进位值。

CPU提供adc指令的目的：进行加法的第二步运算，adc指令和add指令相配合就可以对更大的数据进行加法运算。

实验：计算1EF000H+201000H，结果放在ax（高16位）和bx（低16位）中。

思路：由于两个数据都大于16位，用add指令无法进行计算，将计算分为2步进行，先将低16位相加，然后将高16位和进位值相加。

mov ax, 001EH
mov bx, 0F000H
add bx, 1000H	; 先进行低16位相加
adc ax, 0020H	; 再进行高位相加

实验：计算1EF0001000H+2010001EF0H，结果放在ax（高16位）、bx（次高16位）、cx（低16位）中。

思路：

  1. 先将低16位相加，完成后，C-Flag中记录本次相加的进位值；
  2. 再将次高16位和C-Flag（来自低16位的进位值）相加，完成后，C-Flag中记录本次相加的进位值；
  3. 最后高16位和C-Flag（来自次高16位的进位值）相加，完成后，C-Flag中记录本次相加的进位值。
mov ax, 001EH
mov bx, 0F000H
mov cx, 1000H
add cx, 1EF0H
adc bx, 1000H
adc ax, 0020H

实验：128位的数据相加

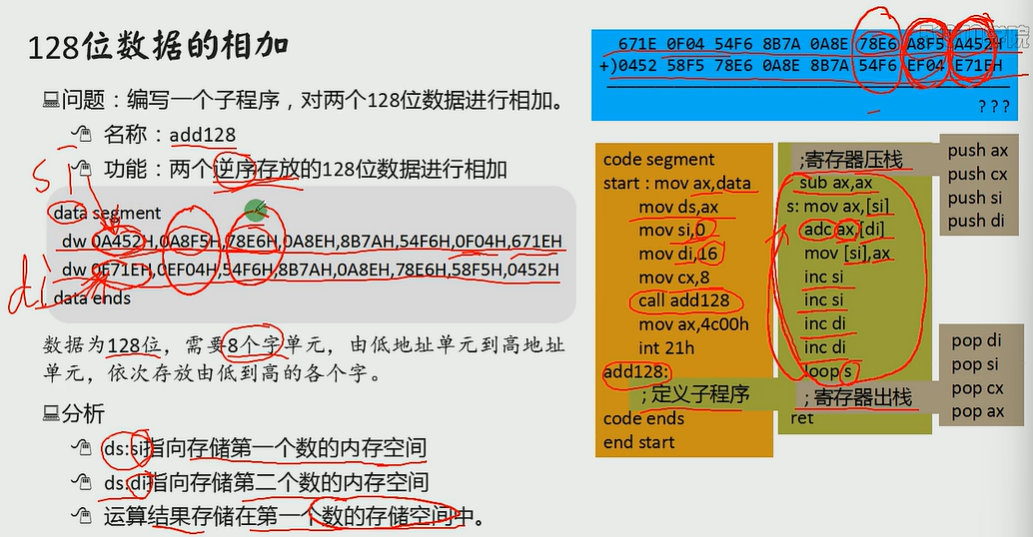

image-20220911143756288

11.7 sbb指令

sbb是带借位减法指令，它利用了C-Flag位上记录的借位值。

指令格式：

sbb 操作对象1, 操作对象2

功能：操作对象1=操作对象1-操作对象2-C-Flag

sbb ax, bx 	; (ax)=(ax) - (bx) - C-Flag

sbb指令执行后，将对C-Flag位进行设置。利用sbb指令可以对任意大的数据进行减法运算。

实验：计算003E1000H-00202000H，结果放在ax，bx中。

mov bx, 1000H
mov ax, 003EH
sub bx, 2000H	; 借位值存放在C-Flag
sbb ax, 0020H

11.8 cmp指令

cmp是比较指令，功能相当于减法指令，只是不保存结果。

cmp指令执行后，将对标志寄存器产生影响。其它相关指令通过识别这些被影响的标志寄存器来得知比较结果。

指令格式：

cmp 操作对象1, 操作对象2

功能：计算操作对象1-操作对象2，但并不保存结果，仅仅根据计算结果对标志寄存器进行设置。

CPU在执行cmp指令时，包含两种含义：进行无符号数运算和进行有符号数运算。

（1）进行无符号数的比较

cmp ax, bx	; 逻辑含义是比较ax和bx中的值
比较关系 (ax) ? (bx) (ax) - (bx)的特点 标志寄存器
等于 (ax)=(bx) (ax)-(bx)=0 Z-Flag=1
不等于 (ax)≠(bx) (ax)-(bx)≠0 Z-Flag=0
小于 (ax)<(bx) (ax)-(bx)将产生借位 C-Flag=1
大于等于 (ax)≥(bx) (ax)-(bx)不必借位 C-Flag=0
大于 (ax)>(bx) (ax)-(bx)既不借位，结果又不为0 C-Flag=0并且Z-Flag=0
小于等于 (ax)≤(bx) (ax)-(bx)或者借位，或者结果为0 C-Flag=1或Z-Flag=1

（2）进行有符号数的比较

问题：逻辑上真正的正负和实际结果的正负带来的问题。

mov ah, 08AH
mov bh, 070H
cmp ah, bh	; 结果S-Flag=0

运算(ah)-(bh)实际得到的结果是1AH，但在逻辑上，结果应该是：(-118)-112=-230。S-Flag不能说明在逻辑上运算所得到的结果。

cmp ah, bh
  • 如果S-Flag=1，而O-Flag=0。

O-Flag=0，说明没有溢出，逻辑上真正的正负=实际结果的正负；

S-Flag=1，说明实际结果为负，所以逻辑上真正的结果为负，所以(ah)<(bh)。

  • 如果S-Flag=1，而O-Flag=1。

O-Flag=1，说明有溢出，逻辑上真正的正负≠实际结果的正负；

S-Flag=1，说明实际结果为负。实际结果为负，而又有溢出。

如果因为溢出导致了实际结果为负，那么逻辑上真正的结果必然为正。所以(ah)>(bh)。

  • 如果S-Flag=0，而O-Flag=1。

O-Flag=1，说明有溢出，逻辑上真正的正负≠实际结果的正负；

S-Flag=1，说明实际结果为非负。而O-Flag=1说明有溢出，则结果非0，所以实际结果为正。

如果因为溢出导致了实际结果为正，那么逻辑上真正的结果必然为负。所以(ah)<(bh)。

  • 如果S-Flag=0，而O-Flag=0。

O-Flag=0，说明没有溢出，逻辑上真正的正负=实际结果的正负；

S-Flag=0，说明实际结果非负，所以逻辑上真正的结果为非负，所以(ah)≥(bh)。

比较关系 (ax) ? (bx) (ax) - (bx)的特点 标志寄存器
等于 (ax)=(bx) (ax)-(bx)=0 Z-Flag=1
不等于 (ax)≠(bx) (ax)-(bx)≠0 Z-Flag=0
小于 (ax)<(bx) (ax)-(bx)为负，且不溢出 S-Flag=1且O-Flag=0
大于 (ax)>(bx) (ax)-(bx)为负，且有溢出 S-Flag=1且O-Flag=1
大于等于 (ax)≥(bx) (ax)-(bx)为非负，且无溢出 S-Flag=0且O-Flag=0
小于等于 (ax)≤(bx) (ax)-(bx)为非负，且有溢出 S-Flag=0且O-Flag=1

11.9 检测比较结果的条件转移指令

“转移”：指的是能够修改IP；

"条件"：指的是可以根据某种条件，决定是否修改IP。

因为cmp指令可以同时进行两种比较，无符号数比较和有符号数比较，所以根据cmp指令的比较结果进行转移的指令也分为两种：根据无符号数的比较结果进行转移的条件转移指令（检测Z-Flag和C-Flag的值）和根据有符号数的比较结果进行转移的条件转移指令（检测S-Flag、O-Flag和Z-Flag）。

常用的根据无符号数的比较结果进行转移的条件转移指令：

指令 含义 检测的相关标志位
je 等于则转移（equal） Z-Flag=1
jne 不等于则转移（not equal） Z-Flag=0
jb 低于则转移（below） C-Flag=1
jnb 不低于则转移（not below） C-Flag=0
ja 高于则转移（above） C-Flag=0且Z-Flag=0
jna 不高于则转移（not above） C-Flag=1或Z-Flag=1

根据单个标志位转移的指令：

指令 含义 检测的相关标志位
jz 结果为0（Zero） Z-Flag=1
jnz 结果不为0（Not Zero） Z-Flag=0
js 结果为负（Sign） S-Flag=1
jns 结果非负（Not Sign） S-Flag=0
jo 结果溢出（Overflow） O-Flag=1
jno 结果非溢出（Not Overflow） O-Flag=0
jp 奇偶位为1（Parity） P-Flag=1
jnp 奇偶位不为1（Not Parity） P-Flag=0
jc 有借位（Carry） C-Flag=1
jnc 无借位（Not Carry） C-Flag=0

根据有符号数比较结果进行转移的指令：

指令 含义 测试条件
jl/jnge 小于则转移（less） S-Flag=1且O-Flag=0
jnl/jge 不小于则转移（greater equal） S-Flag=0且O-Flag=0
jle/jnp 小于等于则转移（less equal） S-Flag=0且O-Flag=1
jnle/jg 大于则转移（greater） S-Flag=1且O-Flag=1

实验：如果(ah)=(bh)，则(ah)=(ah)+(ah)，否则(ah)=(ah)+(bh)

; 双分支结构的实现
    cmp ah, bh
    je s
    add ah, bh
    jmp short ok
s:
	add ah, ah
ok:	ret

条件转移指令的使用：jxxx系列指令和cmp指令配置，构造条件转移指令：

  • 不必再考虑cmp指令对相关标志位的影响和jxxx指令对相关标志位的检测。
  • 可以直接考虑cmp和jxxx指令配置使用时表现出来的逻辑含义。

实验：统计data段中各种值（值为8，值大于8，值小于8）数据的个数。

assume cs:codesg
data segment
	db 8, 11, 8, 1, 8, 5, 63, 38
data ends

codesg segment
	mov ax, data
	mov ds, ax
	mov bx, 0
	mov ax, 0
	mov cx, 8
s:	cmp byte ptr [bx], 8
	jne next	; 判断不等于8
	inc ax		; 相等加1
next:
	inc bx
	loop s

	mov ax, 4c00h
	int 21h

codesg ends
end start

判断大于8的数：

s: 	cmp ptr [bx], 8
	jna next
	inc ax

判断小于8的数的：

s: 	cmp ptr [bx], 8
	jnb next
	inc ax

11.10 D-Flag(Direction Flag)标志和串传送指令

flag的第10位是D-Flag，方向标志位。在串处理指令中，控制每次操作后si、di的递减。

D-Flag=0	; 每次操作后si、di递增
D-Flag=1	; 每次操作后si、di递减

（1）串传送指令：

movsb

功能：执行movsb指令相当于进行下面几步操作：

  1. ((es)*16+(di)*16)=((ds)*16+(si))

  2. 如果D-Flag=0，则(si)=(si)+1、(di)=(di)+1

    如果D-Flag=1，则(si)=(si)-1、(di)=(di)-1

也就是将ds:si执行的内存单元中的字节送入es:di中，然后根据标志寄存器D-Flag的值，将si和di递增或递减。

（2）串传送一个字的指令：

movsw

功能：将ds:si执行的内存单元中的字送入es:di中，然后根据标志寄存器D-Flag的值，将si和di递增2或递减2。

（3）rep指令（和movsb或movsw配合使用）

rep movsb
rep movsw

功能：根据cx的值，重复执行后面的串行传送指令，可以循环实现(cx)个字符（字节或字）的传送。

用汇编语法描述rep movsb的功能：

s: 	movsb
	loop s

（4）对D-Flag位进行配置的指令

cld指令（clear）：将标志寄存器的D-Flag位置为0

std指令（setup）：将标志寄存器的D-Flag位置为1

实验：将data段中的第一个字符串复制到它后面的空间中。

data segment
	db 'Welcome to masm!'
	db 16 dup (0)
data ends

code segment
	mov ax, data
	mov ds, ax
	mov si, 0	; ds:si指向ds:0
	mov es, ax
	mov di, 16	; es:di指向ds:10H
	mov cx, 16	; 循环16次
	cld			; 设置D-Flag=0，正向传送
	rep movsb
code ends

实验：将F000H段中的最后16个字符串复制到data段中。

data segment
	db 16 dup (0)
data ends

code segment
    mov ax, 0F000H
    mov ds, ax
    mov si, 0FFFFH	; ds:si指向F000:FFFF
    mov ax, data
    mov es, ax
    mov di, 15		; es:di指向data:000F
    mov cx, 16
    std				; 设置D-Flag=1，逆向传送
    rep movsb
code ends

11.11 pushf和popf

pushf：将标志寄存器的值压栈。

popf：从栈中弹出数据，送入标志寄存器中。

pushf和popf为直接访问标志寄存器的一种方法。

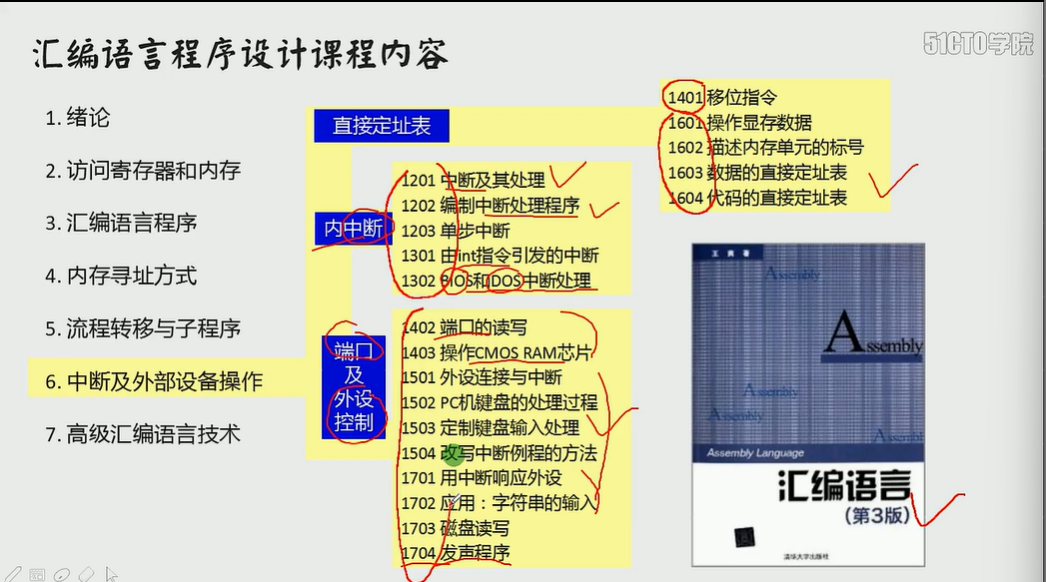

image-20220911163123366

14 端口

14.3 移位指令

14.3.1 shl和shr指令

shl和shr是逻辑移位指令。

（1）shl是逻辑左移指令

shl opr cnt	; opr: 操作数 cnt：移位数

功能为：

  1. 将一个寄存器或内存单元中的数据向左移位；
  2. 将最后移出的一位写入C-Flag中；
  3. 最低位用0补充。
mov al, 01001000b
shl	al, 1	; 将al中的数据左移一位，结果(al)=10010000，C-Flag=0
shl	al, 1	; 将al中的数据左移一位，结果(al)=00100000，C-Flag=1

如果移动位数大于1时，必须将移动位数放在cl中：

mov al, 01010001b
mov cl, 3
shl al, cl	; 移位后，(al)=10001000b，C-Flag=0

（2）shr是逻辑右移指令，功能和shl相反：

  1. 将一个寄存器或内存单元中的数据向右移位；
  2. 将最后移出的一位写入C-Flag中；
  3. 最高位用0补充。
mov al, 10000001b
shr al, 1	; 将al中的数据右移一位，结果(al)=01000000b，CF=1
shr al, 1	; 将al中的数据右移一位，结果(al)=00100000b，CF=0

如果移动位数大于1时，必须将移动位数放在cl中：

mov al, 01010001b
mov cl, 3
shr al, cl	; (al)=00001010b，最后移出的是0，C-Flag=0

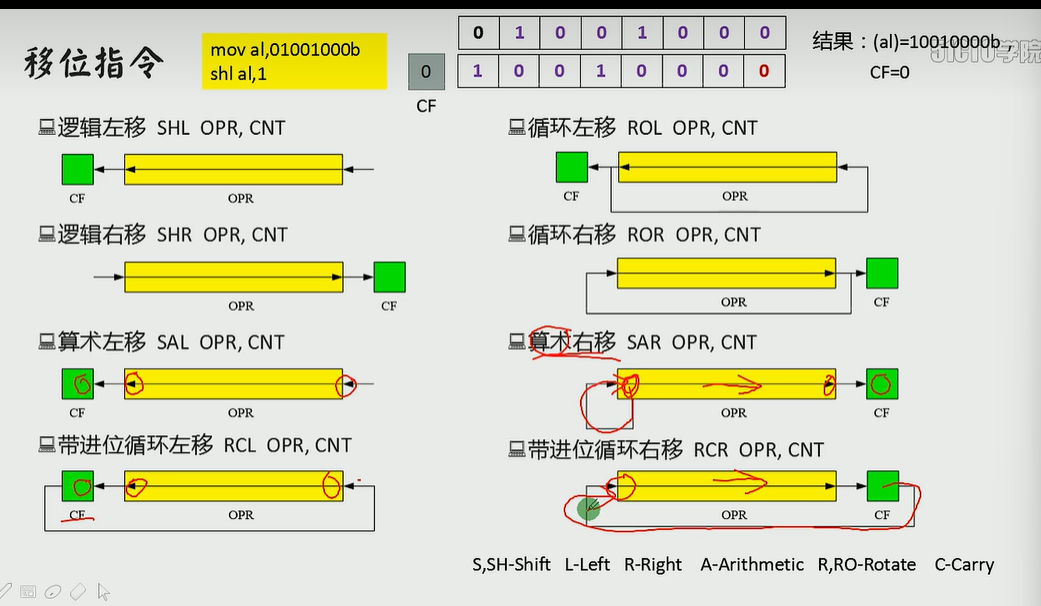

image-20220911201115939

16 直接定址表

16.1 描述了单位长度的标号

之前在代码段中使用标号标记指令、数据、段的起始地方方式：

code segment
	a: db 1, 2, 3, 4, 5, 6, 7, 8
	b: dw 0
start:
	... ...
code ends

code、a、b、start都是标号，仅仅表示了内存单元的地址。

使用标号表示内存单元的地址和内存单元的长度：

code segment
	a db 1, 2, 3, 4, 5, 6, 7, 8
	b dw 0
start:
	... ...
code ends

标号a：描述了从地址code:0开始，以后的内存单元都是字节单元；

标号b：描述了从地址code:8开始，以后的内存单元都是字单元。

因为这种标号包含了对单元长度的描述，所以在指令中，可以代表一个段中的内存单元。

; b代表内存单元是字单元
mov ax, b	; 相当于mov ax, cs:[8]
mov b, 2	; 相当于mov word ptr cs:[8], 2
inc b		; 相当于inc word ptr cs:[8]

将这种标号称为数据标号，它标记了存储数据的单元的地址和长度，不同于仅仅表示地址的地址标号。

16.2 在其他段中使用数据标号

一般不将数据定义在代码段，而定义到其它段中。在其它段中，也可以使用数据标号来描述存储数据的单元的地址和长度。

注：在后面加”:“的地址标号，只能在代码段中使用。

实验：将data段中a标号处的8个数据累加，结果存储到b标号处的字中。

8assume cs:code, ds:data
data segment
	a db 1, 2, 3, 4, 5, 6, 7, 8	; 地址：code:0，以后的内存单元都是字节
	b dw 0 ; 地址：code:8，以后的内存单元都是字
data ends

code segment
	mov ax, data
	mov ds, ax	; ds指向data段

	mov si, 0
	mov cx, 8
s:	mov al, a[si] 	; mov al, cs:0[si]
	mov ah, 0
	add b, ax		; 编译为add [8], ax
	inc si
	loop s

	mov ax, 4c00h
	int 21h
code ends
end

可以将标号当作数据来定义，此时，编译器将标号所表示的地址当作数据的值：

data segment
	a db 1, 2, 3, 4, 5, 6, 7, 8
	b dw 0
	c dw a, b ; 相当于：c dw offset a, offset b
data ends

data segment
	a db 1, 2, 3, 4, 5, 6, 7, 8
	b dw 0
	c dd a, b ; 相当于：c dw offset a, seg a, offset b, seg b
data ends

seg操作符：取得某一个标号的段地址。

16.2 显示的原理

8086CPU显示的原理，由于后面会用到，这里提前进行说明。

原理：屏幕上的内容=显存中的数据

8086CPU显存地址空间为：A0000H~BFFFFH，总共128KB。其中B8000H~BFFFFH共32KB的空间，是80*32（25行*80列）彩色字符模式第0页的显示缓冲区。

页-2

16.3 直接定址表

实验：编写子程序，以十六进制的形式在屏幕中间显示给定的字节型数据（例如2BH）。

分析：一个字节需要两个十六进制数码来表示，子程序需要在屏幕上显示两个ASCLL字符。

  • 数值0~9和字符‘0’~‘9’之间的映射关系：数值+30H=对应字符的ASCLL值。

  • 数值10~15和‘A’~'F'之间的映射关系：数值+37H=对应字符的ASCLL值。

可以看出，数值0~15和字符'0'~'F'之间没有一致的映射关系存在，我们应该在它们之间建立新的映射关系。

具体做法：建立一张表，表中依次存储字符‘0’~‘F’，通过数值0~15直接查找到对应的字符。

assume cs:code
code segment

start:
	mov al, 2bH
	call showbyte
	mov ax, 4c00h
	int 21h

; 用al传送要显示的数据
showbyte:
	jmp short show
	table db '0123456789ABCDEF'	; 字符表
show:
	push bx
	push es
	push cx

	mov ah, al
	mov cl, 4
	shr ah, cl			; 右移4位，ah中得到高4位的值，(ah)=20h
	and al, 00001111b 	; al中为低4位的值，(al)=0bh

	mov bl, ah
	mov bh, 0			; (bx)=2
	mov ah, table[bx]	; 用高4位的值作为相对于table的偏移，取得对应的字符

	mov bx, 0b800h		; 要改写的地址空间
	mov es, bx
	mov es:[160*12+40*2], ah ; es:[160*12+40*2]='2'

	mov bl, al
	mov bh, 0			; (bx)=b
	mov al, table[bx]	; 用低4位的值作为相对于table的偏移，取得对应的字符

	mov es:[160*12+40*2+2], al ; es:[160*12+40*2]='B'

	pop cx
	pop es
	pop bx

	ret

code ends
end start

求解思路：利用表，在两个数据集合之间建立一种映射关系，用查表的方法根据给出的数据得到其在另一集合中的对应数据。

优点：算法清晰和简洁、加快运算速度、使程序易于扩充。

实验：编写一个子程序，计算sin(x)，x∈P{0°, 30°, 60°, 90°, 120°, 150°, 180°}，并在屏幕中间显示计算结果。

思路：将sin(x)的结果存储到一张表中，然后用角度值差表，找到对应的sin(x)的值。

assume cs:code
code segment

start:
	mov al, 60
	call showsin
	mov ax, 4c00h
	int 21h

; 用al传送要显示的数据
showsin:
	jmp short show
    ; 字符串偏移地址表
	table dw ag0 ag30 ag60 ag90 ag120 ag150 ag180   ; 字符串偏移地址表
    ag0   db '0'0       ; sin(0)对应字符串
    ag30  db '0.5'0     ; sin(30)对应字符串
    ag60  db '0.866'0   ; sin(60)对应字符串
    ag90  db '1'0       ; sin(90)对应字符串
    ag120 db '0.866'0   ; sin(120)对应字符串
    ag150 db '0.5'0     ; sin(150)对应字符串
    ag180 db '0'0       ; sin(180)对应字符串
show:
	; 寄存器压栈
	push bx
	push es
	push si

    mov bx, 0b800h
    mov es, bx

    ; 用角度值/30作为相对于table的偏移，取得对应的字符串的偏移地址，放在bx中
    mov ah, 0
    mov bl, 30
    div bl  	; 30/30=1->table[0], 60/30=2
    mov bl, al
    mov bh, 0
    add bx, bx	; 表的索引为dw类型
    mov bx, table[bx]

	; 显示sin(x)对应的字符串
    mov si, 160*12+40*2
shows:
    mov ah, cs:[bx]
    cmp ah, 0
    je showret
    mov es:[si], ah
    inc bx
    add si, 2
    jmp short shows

showret:
	pop si
	pop es
	pop bx

	ret

code ends
end start

16.4 程序入口地址的直接定址表

可以在直接定址表中存储子程序的地址，从而方便的实现不同子程序的调用。

实验：实现一个子程序setscreen，为显示输出提供如下功能：1）清屏；2）设置前景色；3）设置背景色；4）向上滚动一行。

解决方式：

  • 将4个功能写成4个子程序；
  • 将这些功能子程序的入口地址存储在一个表中，它们在表中的位置和功能号相对应；对应关系为：
  • 功能号*2=对应的功能子程序在地址表中的偏移。

子程序入口参数说明：

  1. 用ah寄存器传递功能号（0：表示清屏；1：表示设置前景色；2：表示设置背景色；3：表示向上滚动一行）；
  2. 对2、3号功能，用al传递颜色值，al∈{0, 1, 2, 3, 4, 5, 6, 7}。
; 主程序
assume cs:code
code segment
start:
	; 主程序
	; setscreen子程序
	; 各功能实现
code ends
end start

; 实现一个子程序setscreen，为显示输出提供如下功能：
; 1）清屏；
; 2）设置前景色；
; 3）设置背景色；
; 4）向上滚动一行。

assume cs:code
code segment

start:
	mov ah, 3	; ah传递功能号
	mov al, 3	; al传送颜色值
	call setscreen
	mov ax, 4c00h
	int 21h

setscreen:
	jmp short set
	table dw sub1, sub2, sub3, sub4   ; 字符串偏移地址表

set:
	push bx
	cmp ah, 3
	ja sret		; 检查参数合法性
	mov bl, ah
	mov bh, 0
	add bx, bx	; dw类型，占2个字节
	call word ptr table[bx]	; 调用子函数
sret:
	pop bx
	ret

; 清屏，将显存中当前屏幕中的字符设置为空格符
sub1:
	push bx
	push cx
	push es

	mov bx, 0b800h
	mov es, bx
	mov bx, 0
	mov cx, 2000	; 屏幕共25行*80列
sub1s:
	mov byte ptr es:[bx], ' '
	add bx, 2
	loop sub1s

	pop es
	pop cx
	pop bx
	ret

; 设置前景色：设置显存中奇地址的属性字节的第0、1、2位
sub2:
	push bx
	push cx
	push es

	mov bx, 0b800h
	mov es, bx
	mov bx, 1
	mov cx, 2000	; 屏幕共25行*80列
sub2s:
	and byte ptr es:[bx], 11111000b
	or es:[bx], al	; 属性字节低3位是前景色
	add bx, 2
	loop sub2s

	pop es
	pop cx
	pop bx
	ret

; 设置前景色：设置显存中奇地址的属性字节的第4、5、6位
sub3:
	push bx
	push cx
	push es

	mov cl, 4
	shl al, cl

	mov bx, 0b800h
	mov es, bx
	mov bx, 1
	mov cx, 2000	; 屏幕共25行*80列
sub3s:
	and byte ptr es:[bx], 10001111b
	or es:[bx], al	; 属性字节低3位是前景色
	add bx, 2
	loop sub3s

	pop es
	pop cx
	pop bx
	ret

; 向上滚动一行：依次将第n+1行的内容复制到第n行处，最后一行为空
sub4:
	push cx
	push si
	push di
	push es
	push ds

	mov si, 0b800h
	mov es, si
	mov ds, si
	mov si, 160	; ds:si指向第n+1行
	mov di, 0	; es:di指向第n行
	cld
	mov cx, 24	; 共复制24行

	; 复制前24行
sub4s:
	push cx
	mov cx, 160
	rep movsb	; 复制
	pop cx
	loop sub4s

	; 清空最后一行
	mov cx, 80
	mov si, 0
sub4s1:
	mov byte ptr es:[160*24+si], ' '
	add si, 2
	loop sub4s1

	pop ds
	pop es
	pop di
	pop si
	pop cx
	ret

code ends
end start
posted @   zhengcixi  阅读(385)  评论(0)  编辑  收藏  举报
相关博文：
· 《汇编语言》学习笔记-2
· 《汇编语言》学习笔记-1
· 《汇编语言》阅读笔记
· 汇编语言随笔
· 汇编语言程序设计（十一）标志寄存器
阅读排行：
· 震惊！C++程序真的从main开始吗？99%的程序员都答错了
· 别再用vector＜bool＞了！Google高级工程师：这可能是STL最大的设计失误
· 单元测试从入门到精通
· 【硬核科普】Trae如何「偷看」你的代码？零基础破解AI编程运行原理
· 上周热点回顾（3.3-3.9）
回到顶部
点击右上角即可分享
微信分享提示

目录导航
