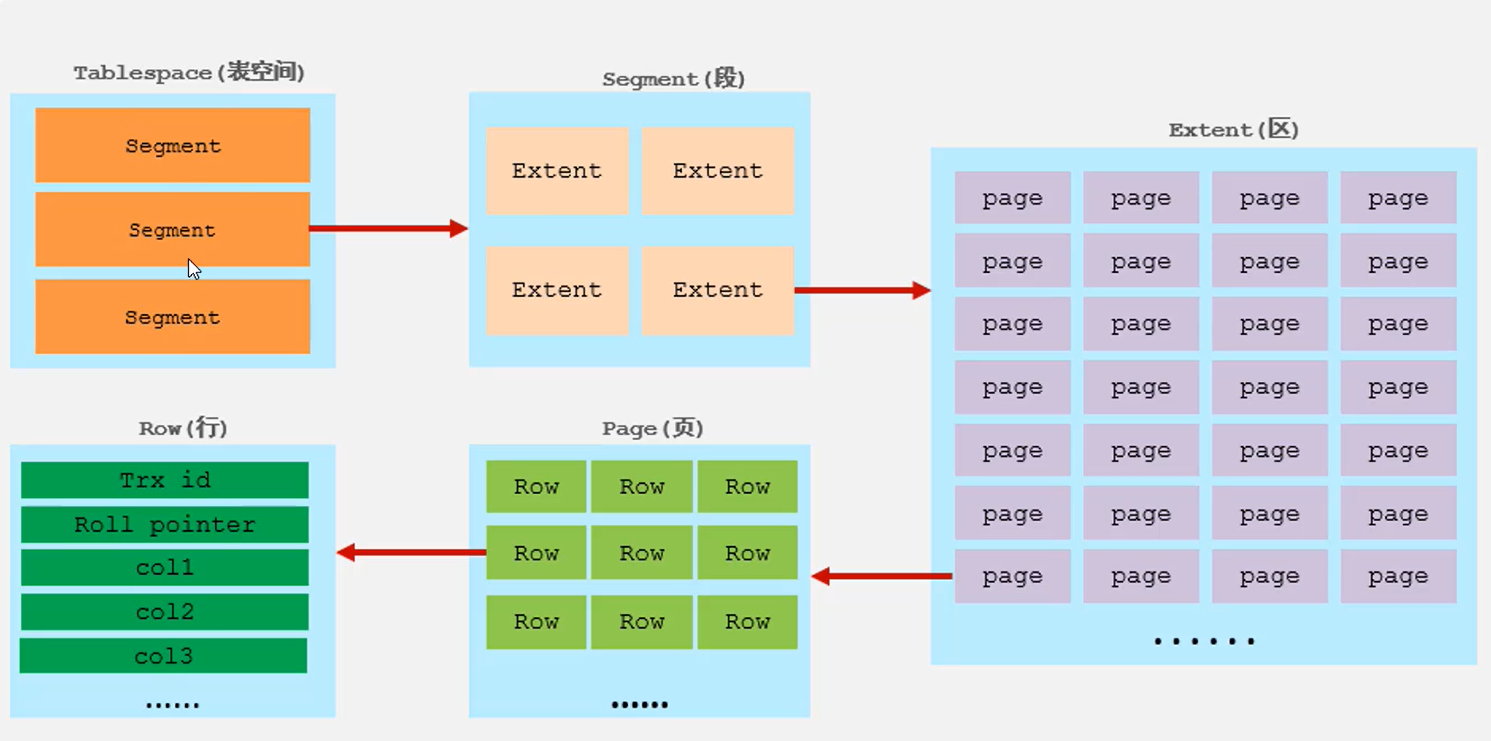

逻辑存储结构

 tablespace 表空间（ibd文件），一个mysql实例可以对应多个表空间，用于存储记录、索引等数据。

segment 段，分为数据段、索引段、回滚段，InnoDB是索引组织表，数据段就是B+树的叶子节点，索引段即为B+树的非叶子节点。段用来管理多个Extent（区）。

Extent 区，表空间的单元结构。每个区的大小为1M。默认情况下，InnoDB存储引擎页大小为16K，即一个区中一共有64个连续的页。

Page 页：是InnoDB存储引擎磁盘管理的最小单元，每个页的大小默认为16KB。为了保证页的连续性，InnoDB存储引擎每次从磁盘申请4-5个区（磁盘申请的单位是区）。

Row 行：InnoDB存储引擎数据是按行进行存放的。
