Appium iOS 原理

一、iOS Appium 原理

1.1 iOS 9.3 系统之前自动化测试





1.1.1 Native 自动化

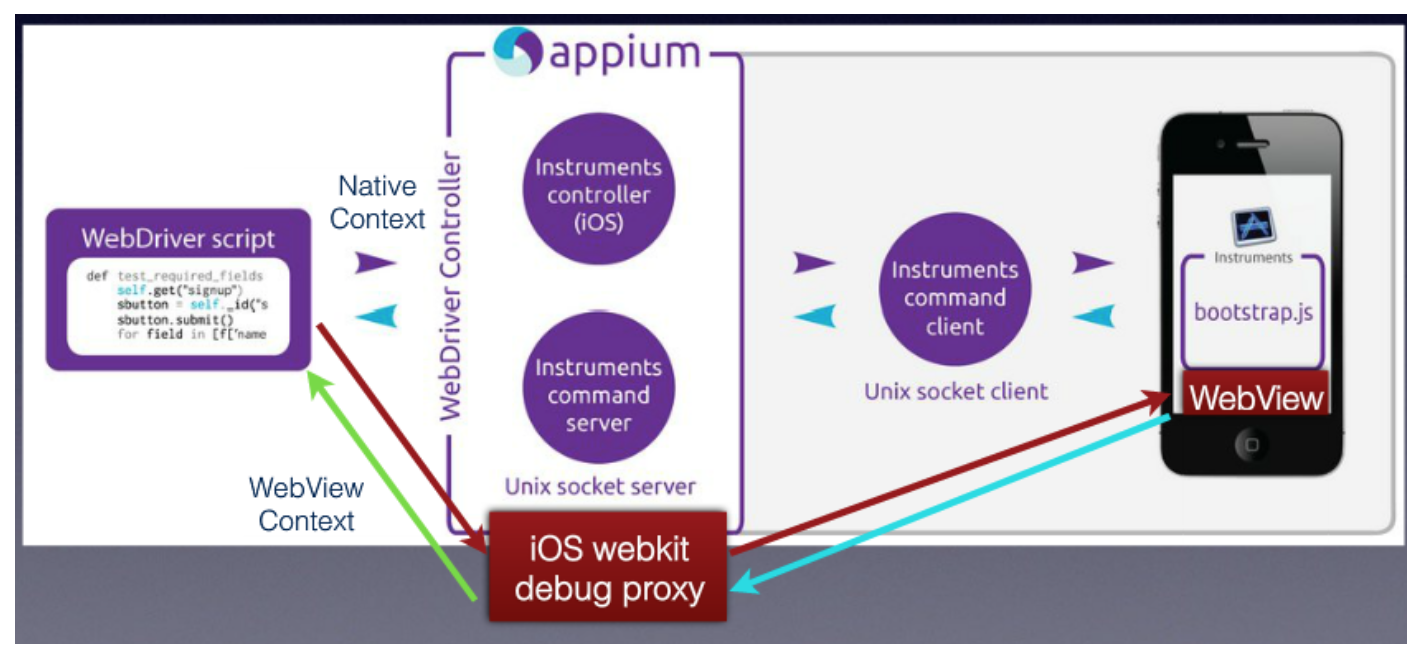

这是 iOS 9.3 系统之前自动化测试的架构模式。通过 Android Appium 原理的学习 ，我们很容易理解 iOS Appium 原理：

• Appium Client 端执行代码发送到 Appium Server 端（Server 集成了苹果官方的 Instruments）；
• Server 端将一行行代码翻译成一条条指令，同时在手机上注入 bootstrap.jar ；
• Server 与该 jar 包通信将指令传给 bootstrap.jar，jar 包调用手机里的自动化测试框架（UIAutomation），UIAutomation 框架执行指令。

1.1.2 Hybrid（WebView）自动化

通过 Android Appium 原理的学习，Android 4.4 系统之后，Appium 支持使用 ChromeDriver 进行对 Hybrid 页面的自动化测试。那么 iOS 上是怎么做的呢？
iOS 上早期苹果官方就一直提供 iOS webkit debug proxy（这是苹果官方自己开发的私有的通信协议），Appium 集成了该框架，通过它传递指令。

1.2 iOS 9.3 系统之后自动化测试

Appium 在 iOS 下工具的变革

• iOS 9 之前一直以 instruments 下的 UIAutomation 为驱动底层技术（弊端由于 instruments 的限制，单台 mac 只能对应单台设备）；
• iOS 9.3 时代推出 XCUITest 工具，用以替代 UIAutomation；
• iOS 10 时代苹果直接废弃了 UIAutomation、Facebook 推出 WebDriverAgent（实现的 server 能够支持单台 mac 对应多个设备）；
• Appium 在 iOS 9.3 后全面采用 WebDriverAgent 的方案。

1.2.1 关于 WebDriverAgent

• FaceBook 出品；
• 实现了一个 server，通过 server 可以远程控制 iOS 设备：启动应用、关闭应用、点击、滚动等操作；
• 通过连接 XCTest.framework 调用苹果的 API 执行动作；
• 支持多个设备同时进行自动化；
• Appium、Macaca 已经集成。

但是 WebDriverAgent 仅仅只提供了一个 server（和 inspect 进行元素定位），并没有像 Appium 一样提供 java 或 python 的 Client 端去写脚本，脚本执行的时候发送指令给 server，然后去运行。WebDriverAgent 要求你自己去实现 Client 端，即拿 Java/ Python 的 WebDriver 库进行封装，然后发送指令。 所以 WebDriverAgent 其实就类似于 Appium server，就只是一个 server。

1.2.2 关于 iOS 9.3 之后的 Appium 自动化架构模式

Appium 很粗暴的把整个 WebDriverAgent 直接集成到自己的项目里，然后通信机制就走 WebDriverAgent，Appium 其实就提供了一个 Client 端的作用。
所以 iOS 9.3 系统之后自动化测试核心是 WebDriverAgent，Appium 就提供了一个 Client 端来写脚本和发送指令。

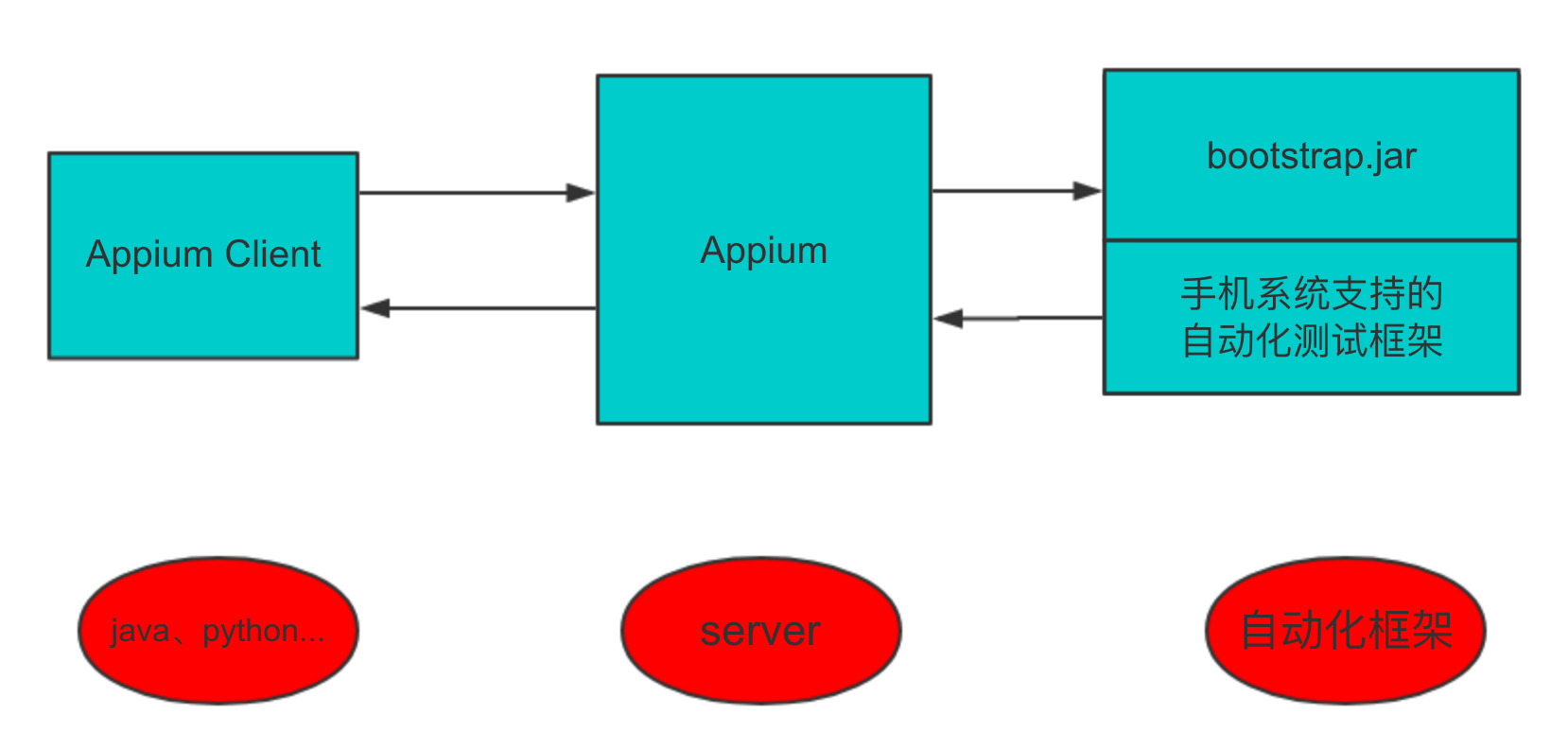

通过前面的学习，我们知道 Appium 自动化架构模式可以用一个抽象的架构表示，就是下面这样的：

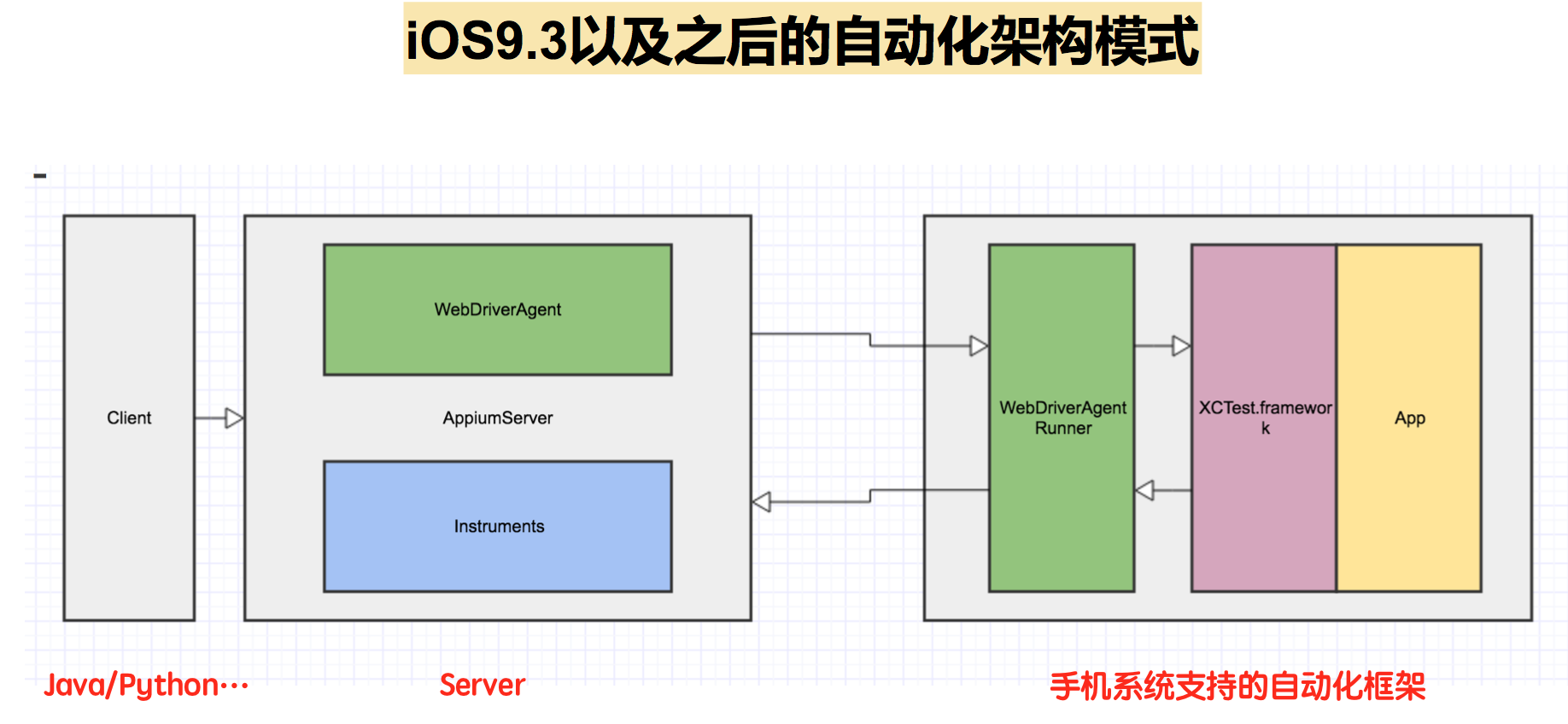

iOS 9.3 以及之后的 Appium 自动化架构模式如下图所示：







从图中可以看出：

• Client 端是 Appium 之前本身提供的；
• Server 端是：WebDriverAgent 和 Instruments；（ Appium 直接把 WebDriverAgent 整个集成进来，Instruments 是为了支持 iOS 9.3 之前的系统）
• 最右边是一个手机
  • 之前 Server 是和 bootstrap.jar 通信，这里 WebDriverAgent 提供了 WebDriverAgentRunner（类似 bootstrap.jar 的功能），WebDriverAgent 与之通信；
  • WebDriverAgentRunner 是一个应用，Client 和 server 运行了之后，WebDriverAgentRunner 会被装到手机上，这个应用会接收来自 Server 的指令，并连接底层的 XCTest.framwork，并告诉 XCTest.framwork 操作手机进行自动化。

1.2.3 必装的软件

Xcode、command line tool、libimobiledevice、ios-deploy、carthage、WebDriverAgent、Appium。

1. libimobiledevice / ideviceinstaller 库，相当于 android 的 adb，是 Appium 底层用到的工具之一，用于获取 iOS 设备信息。

其常用命令如下：

• 查看当前所连接的设备

  idevice_id -l # 显示当前所连接设备的 udid
  instruments -s devices # 列出所有设备，包括真机、模拟器、mac

• 安装应用

  ideviceinstaller -u [udid] -i [xxx.ipa] # xxx.ipa 为应用在本地的路径

• 卸载应用

  ideviceinstaller -u [udid] -U [bundleId]

• 查看设备已安装的应用

  ideviceinstaller -u [udid] -l # 查看设备安装的第三方应用
  ideviceinstaller -u [udid] -l -o list_user # 同上，查看设备安装的第三方应用
  ideviceinstaller -u [udid] -l -o list_system # 查看设备安装的系统应用
  ideviceinstaller -u [udid] -l -o list_all # 查看设备安装的所有应用

• 获取设备信息

  ideviceinfo -u [udid] # 获取设备信息
  ideviceinfo -u [udid] -k DeviceName # 获取设备名称 同命令 idevicename
  idevicename # 同上
  ideviceinfo -u [udid] -k ProductVersion # 获取设备版本 10.3.3
  ideviceinfo -u [udid] -k ProductType # 获取设备类型 iPhone 8，1
  ideviceinfo -u [udid] -k ProductName # 获取设备系统名称

• 其他系统文件信息

  ideviceinfo # 获取设备所有信息
  idevicesyslog # 获取设备日志
  idevicecrashreport -e test # 获取设备 crashlog，test 是文件夹需新建
  idevicediagnostics # 管理设备状态 - 重启、关机、睡眠等

1. ios-deploy 常用命令

   ios-deploy -c # 查看当前链接的设备
   ios-deploy --[xxx.app] # 安装 APP
   ios-deploy --id [udid] --uninstall_only --bundle_id [bundleId] # 卸载应用
   ios-deploy --id [udid] --list_bundle_id # 查看所有应用
   ios-deploy --id [udid] --exists --bundle_id # 查看应用是否安装

2. carthage，项目依赖管理，主要是 WebDriverAgent 使用，WebDriverAgent 是用它做项目依赖的；

   公司 iOS 项目也使用 carthage，类似于 java 的 maven；

3. ios-deploy、ideviceinstaller 类似 android 的 adb；

4. authroize-ios，iOS 授权工具，主要用于模拟器中一些权限的授权；

   npm install -g authroze-ios
   sudo authroze-ios


1.2.4 安装 WebDriverAgent

参考：https://www.cnblogs.com/mo-nian/p/15415781.html

1.2.5 开始跑脚本 Sample-Code

1.2.5.1 准备 APP

这里我们需要将 TestApp 重新编译才能使用。

1. 进入 APP 其 xxx.xcodeproj 对应的目录，open WebDriverAgent.xcodeproj 打开项目；

2. 修改该项目里 target 的 General 和 Build Settings 列表（和上面一样）；

3. 通过 Xcode 编译运行。

   或者通过 xcodebuild 命令通过命令行编译运行 xcodebuild -project TestApp.xcodeproj -target TestApp -sdk iphoneos10.3 -configuration
   development

1.2.5.2 准备脚本

• iOS 项目的 Desired_caps

Desired_caps:{
’platformName’:’iOS’,
‘platformVersion’:’10.3.3’,
‘devideName’:’iPhone 7 Plus’,
‘udid’:’’, #如果是真机的话必须提供
‘app’:’~/appPath/app.app’, #app路径，如果只填bundleId，那就是通过id启动已有的App
}

• iOS 的元素定位工具
参考连接：https://www.cnblogs.com/mo-nian/p/15415633.html
• Appium Desktop - Inspect
• WebDriverAgent - Inspector
• WEditor

WebDriver 本身的 API 详见：http://selenium-python.readthedocs.io/api.html



参考：https://testerhome.com/topics/10068
