QCustomPlot基础教程（一）——QCustomPlot的安装及基础实例

目录

• • 一、QCustomPlot介绍
  • 二、QCustomPlot的下载与安装
  • 三、QCustomPlot的几个重要类
  • 四、QCustomPlot的使用方法
  • • 4.1 解压文件
    • 4.2 拖拽控件提升类
    • 4.3 添加printsupport
  • 五、添加帮助文档
  • 六、基础案例——绘制抛物线

一、QCustomPlot介绍

QCustomPlot 是一个基于Qt的画图和数据可视化C++控件。QCustomPlot 致力于提供美观的界面，高质量的2D画图、图画和图表，同时为实时数据可视化应用提供良好的解决方案。 该绘图库专注于制作美观、出版物质量高的2D绘图、图形和图表，并为实时可视化应用程序提供高性能。

二、QCustomPlot的下载与安装

QCustomPlot官网链接：https://www.qcustomplot.com/index.php/introduction

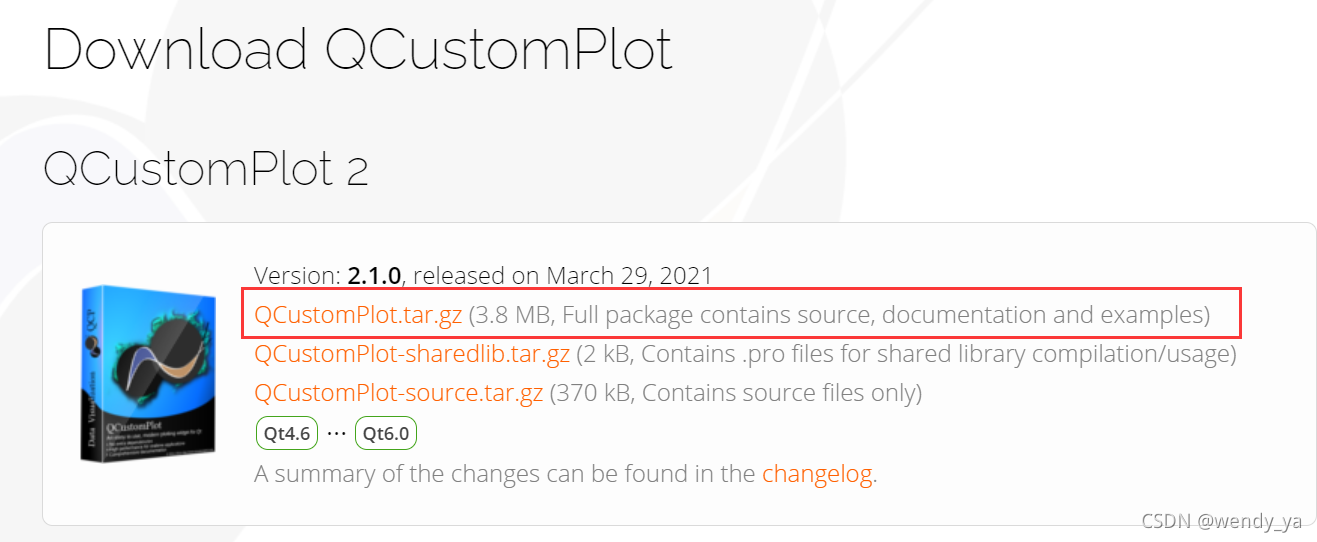

下载链接：https://www.qcustomplot.com/index.php/download

目前更新到2.1.0版本，点击直接下载即可。

三、QCustomPlot的几个重要类

• QCustomPlot 图表类：用于图表的显示和交互；
• QCPLayer 图层：管理图层元素（QCPLayerable），所有可显示的对象都是继承自图层元素；
• QCPAbstractPlottable 绘图元素：包含 折线图(QCPGraph)、曲线图(QCPCurve)、柱状图(QCPBars)、QCPStatiBox(盒子图)、QCPColorMap(色谱图)、QCPFinancial(金融图)；
• QCPAxisRect 坐标轴矩形：一个坐标轴矩形默认包含上下左右四个坐标轴，但是可以添加多个坐标轴；

四、QCustomPlot的使用方法

4.1 解压文件

首先解压下载的文件，将下载下来的qcustomplot.h和qcustomplot.cpp加入工程中。在使用qcustomplot的文件中添加包含头文件：

#include "qcustomplot.h"
1

4.2 拖拽控件提升类

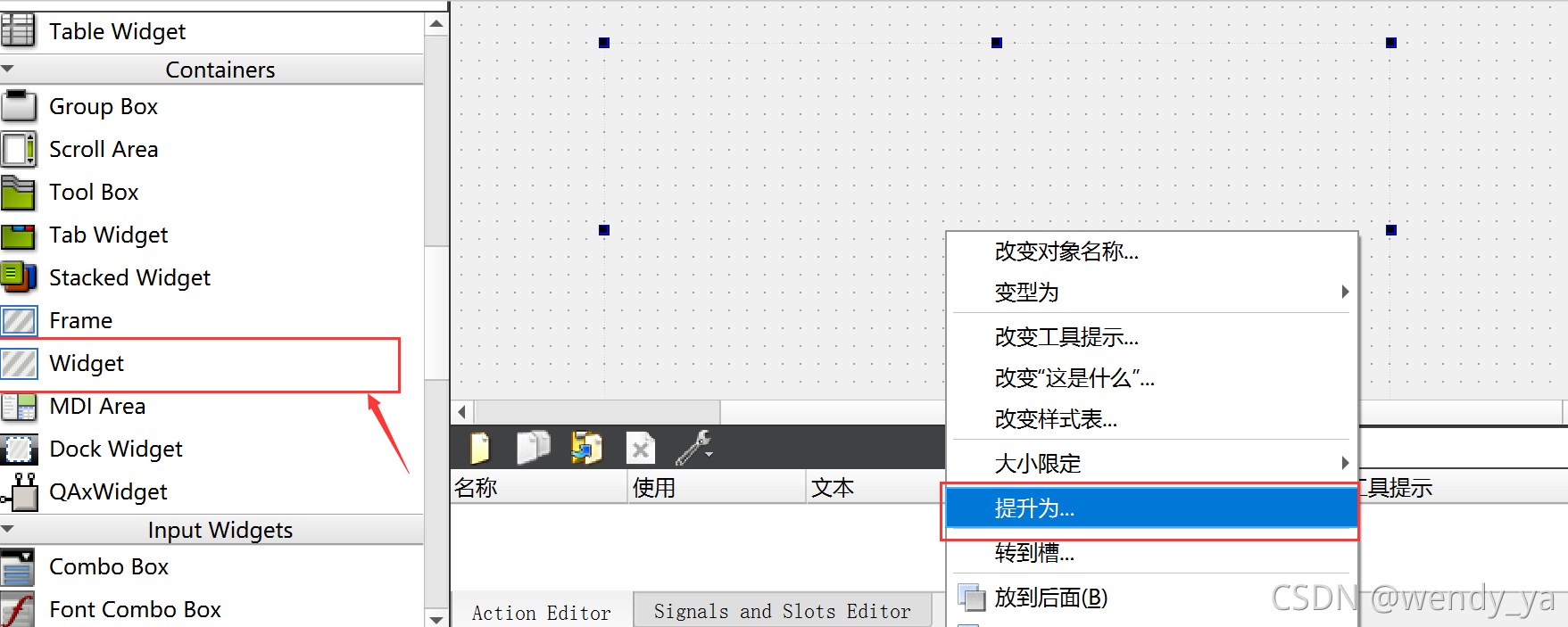

然后在UI Designer中，可以拖动一个Widget控件到ui设计器上，对这个窗体点击右键，选择提升为：

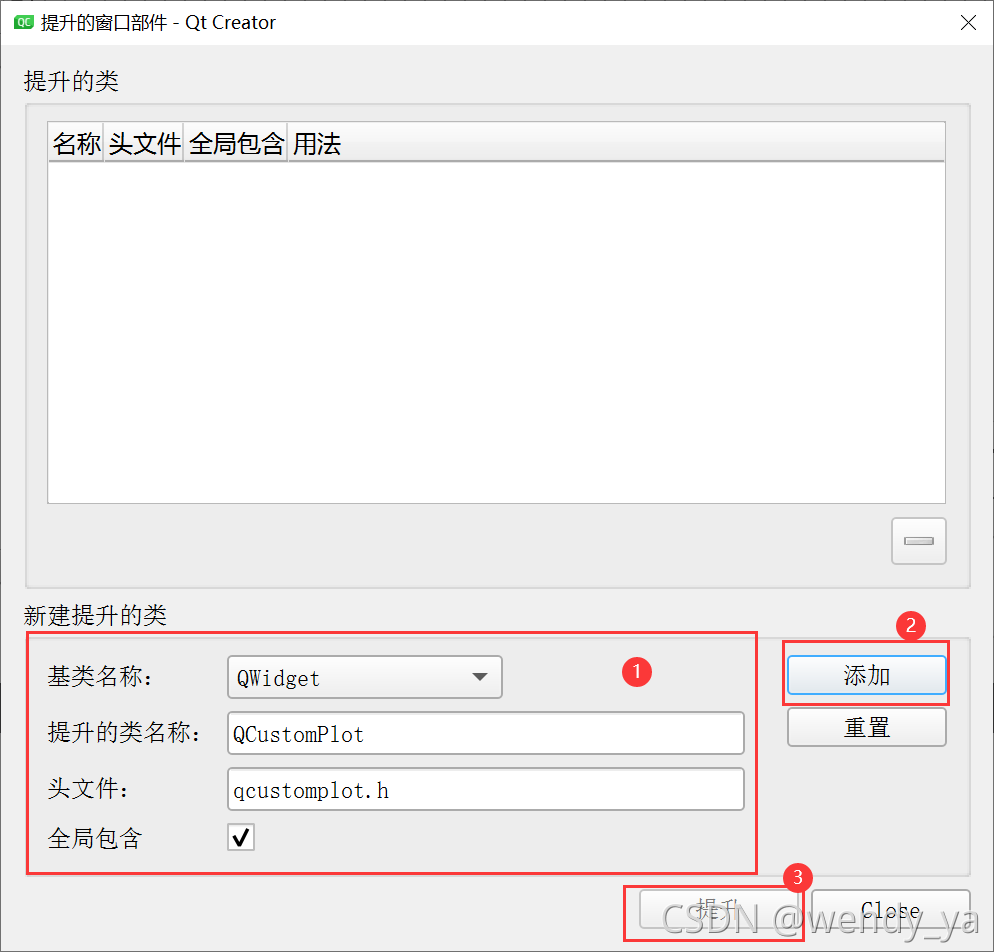

然后在弹出的对话框中，在提升为类名那里输入QCustomPlot，然后头文件那里会自动填充为qcustomplot.h。单击添加按钮将QCustomPlot加入提升类列表中，最后单击提升就可以了。

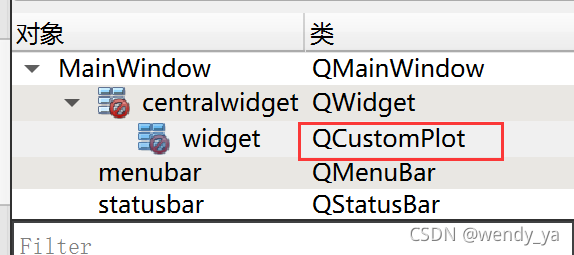

当看到右侧类名为QCustomPlot，则证明提升成功：

4.3 添加printsupport

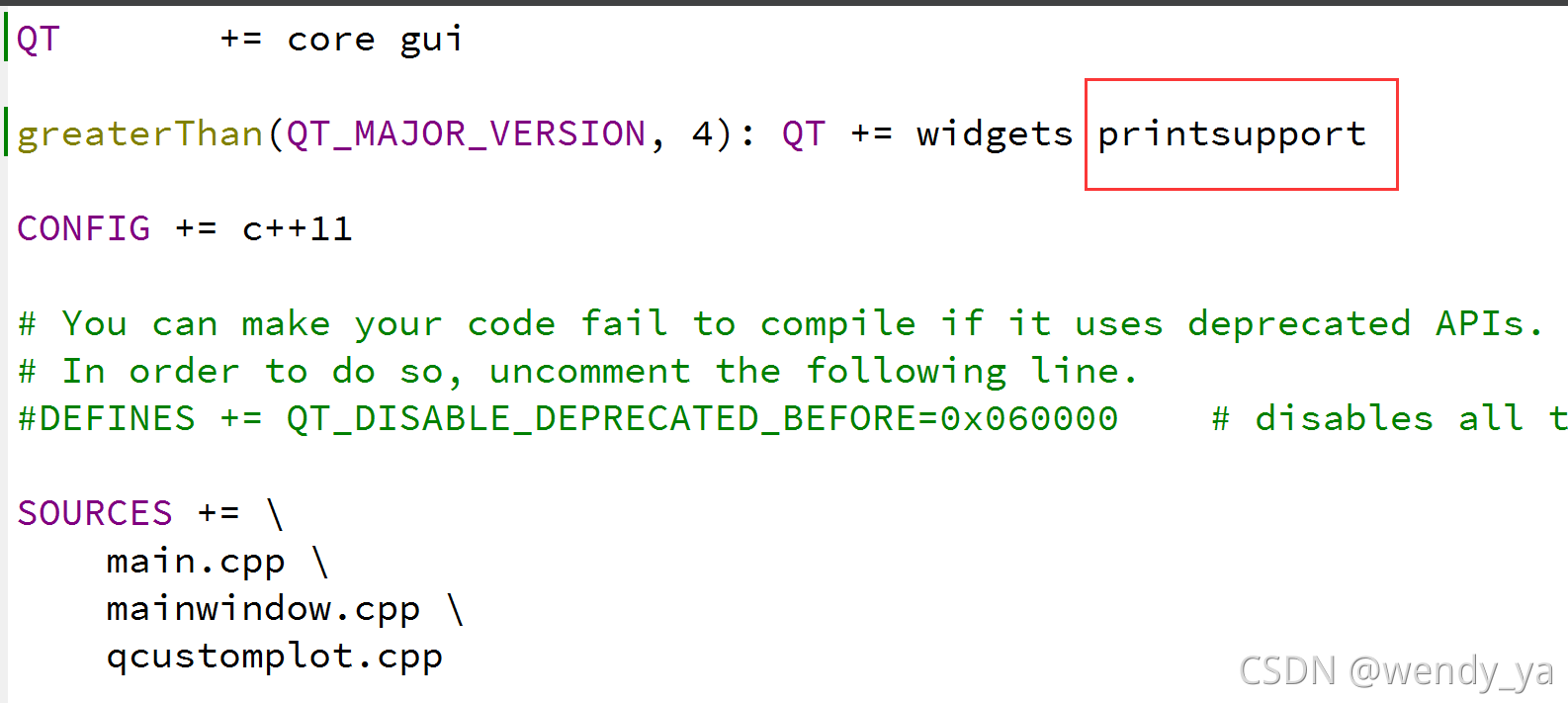

如果Qt版本在5.0以上，需要在.pro文件中的QT变量加上printsupport：

五、添加帮助文档

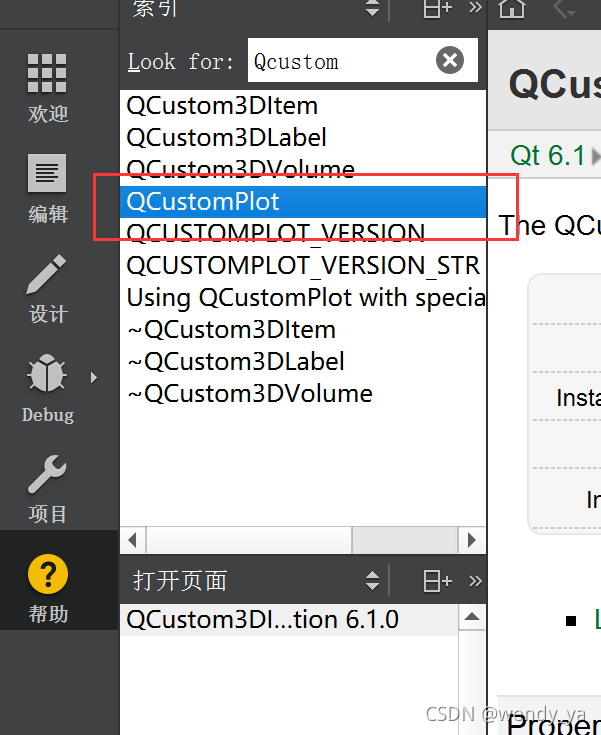

在下载的documentation文件夹下有个qcustomplot.qch文件，将它拷贝Qt的文档目录下（一般为C:\Users\用户名\AppData\Roaming\Microsoft\Windows\Start Menu\Programs\Qt\6.1.0\MinGW 8.1.0 (64-bit)，会根据你的Qt版本号而做相应变动），然后在QtCreator ——>工具——>选项——>帮助——>文档——>添加，选择qcustomplot.qch文件，确定，以后按F1就能跳转到QCustomPlot的帮助文档了。

六、基础案例——绘制抛物线

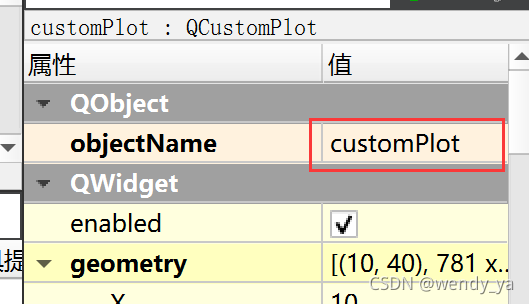

将UI界面中Widget控件的名称修改为：customPlot。

主程序中添加如下代码：

    // 生成数据，画出的是抛物线
    QVector<double> x(101), y(101); //初始化向量x和y
    for (int i=0; i<101; ++i)
    {
      x[i] = i/50.0 - 1; // x范围[-1,1]
      y[i] = x[i]*x[i]; // y=x*x
    }
    ui->customPlot->addGraph();//添加数据曲线（一个图像可以有多个数据曲线）
<span class="token comment">// graph(0);可以获取某个数据曲线（按添加先后排序）</span>
<span class="token comment">// setData();为数据曲线关联数据</span>
ui<span class="token operator">-&gt;</span>customPlot<span class="token operator">-&gt;</span><span class="token function">graph</span><span class="token punctuation">(</span><span class="token number">0</span><span class="token punctuation">)</span><span class="token operator">-&gt;</span><span class="token function">setData</span><span class="token punctuation">(</span>x<span class="token punctuation">,</span> y<span class="token punctuation">)</span><span class="token punctuation">;</span>
ui<span class="token operator">-&gt;</span>customPlot<span class="token operator">-&gt;</span><span class="token function">graph</span><span class="token punctuation">(</span><span class="token number">0</span><span class="token punctuation">)</span><span class="token operator">-&gt;</span><span class="token function">setName</span><span class="token punctuation">(</span><span class="token string">"第一个示例"</span><span class="token punctuation">)</span><span class="token punctuation">;</span><span class="token comment">// 设置图例名称</span>
<span class="token comment">// 为坐标轴添加标签</span>
ui<span class="token operator">-&gt;</span>customPlot<span class="token operator">-&gt;</span>xAxis<span class="token operator">-&gt;</span><span class="token function">setLabel</span><span class="token punctuation">(</span><span class="token string">"x"</span><span class="token punctuation">)</span><span class="token punctuation">;</span>
ui<span class="token operator">-&gt;</span>customPlot<span class="token operator">-&gt;</span>yAxis<span class="token operator">-&gt;</span><span class="token function">setLabel</span><span class="token punctuation">(</span><span class="token string">"y"</span><span class="token punctuation">)</span><span class="token punctuation">;</span>
<span class="token comment">// 设置坐标轴的范围，以看到所有数据</span>
ui<span class="token operator">-&gt;</span>customPlot<span class="token operator">-&gt;</span>xAxis<span class="token operator">-&gt;</span><span class="token function">setRange</span><span class="token punctuation">(</span><span class="token operator">-</span><span class="token number">1</span><span class="token punctuation">,</span> <span class="token number">1</span><span class="token punctuation">)</span><span class="token punctuation">;</span>
ui<span class="token operator">-&gt;</span>customPlot<span class="token operator">-&gt;</span>yAxis<span class="token operator">-&gt;</span><span class="token function">setRange</span><span class="token punctuation">(</span><span class="token number">0</span><span class="token punctuation">,</span> <span class="token number">1</span><span class="token punctuation">)</span><span class="token punctuation">;</span>
ui<span class="token operator">-&gt;</span>customPlot<span class="token operator">-&gt;</span>legend<span class="token operator">-&gt;</span><span class="token function">setVisible</span><span class="token punctuation">(</span><span class="token boolean">true</span><span class="token punctuation">)</span><span class="token punctuation">;</span> <span class="token comment">// 显示图例</span>
<span class="token comment">// 重画图像</span>
ui<span class="token operator">-&gt;</span>customPlot<span class="token operator">-&gt;</span><span class="token function">replot</span><span class="token punctuation">(</span><span class="token punctuation">)</span><span class="token punctuation">;</span>

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23

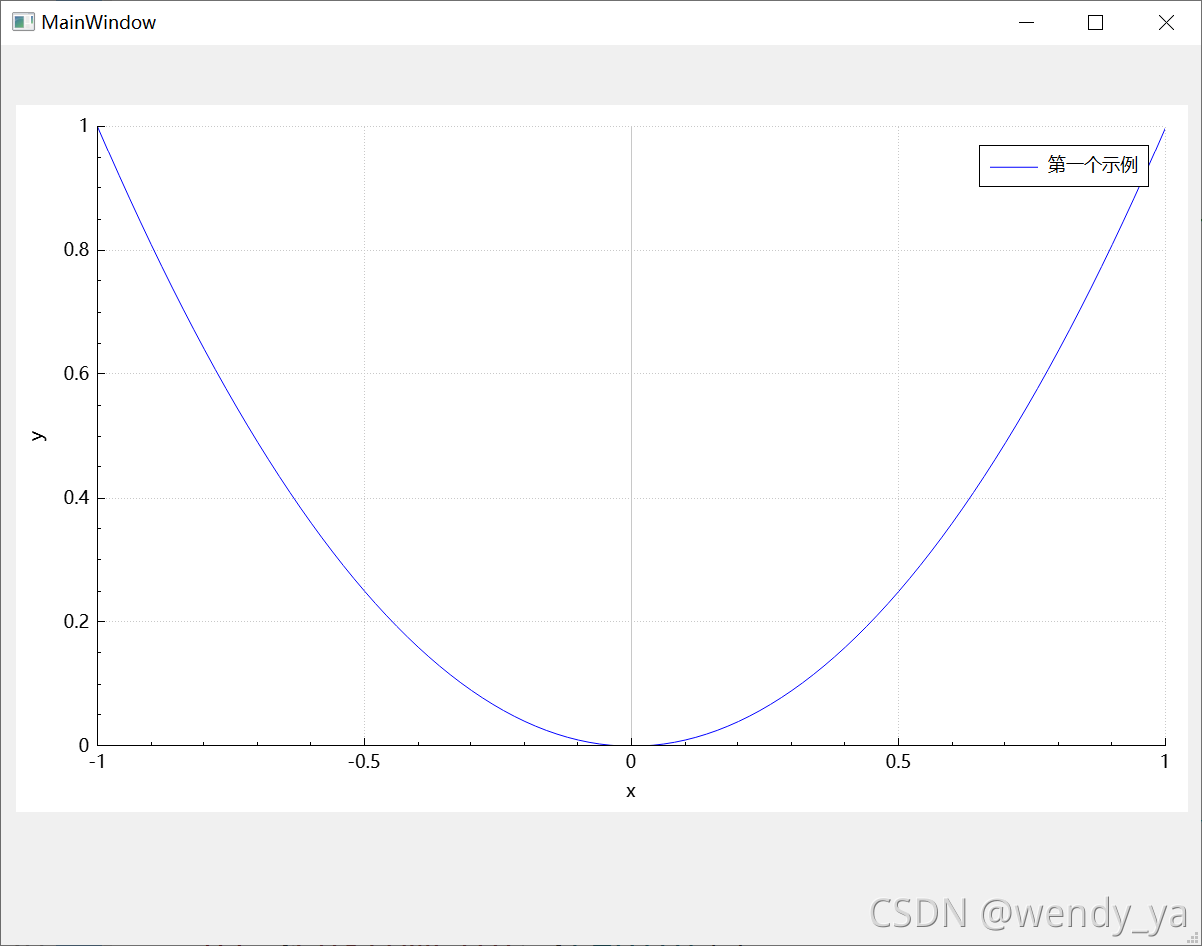

绘制结果：

如果你没有看懂，这里我也列出了我的完整程序，不懂的可以参考：https://download.csdn.net/download/didi_ya/21959451

---

ok。以上便是全部内容了，如果对你有所帮助，记得点个赞哟~

参考：https://www.qcustomplot.com/index.php/tutorials/settingup
