QT+VS+VTK8.2.0使用和配置

一、VTK的环境配置

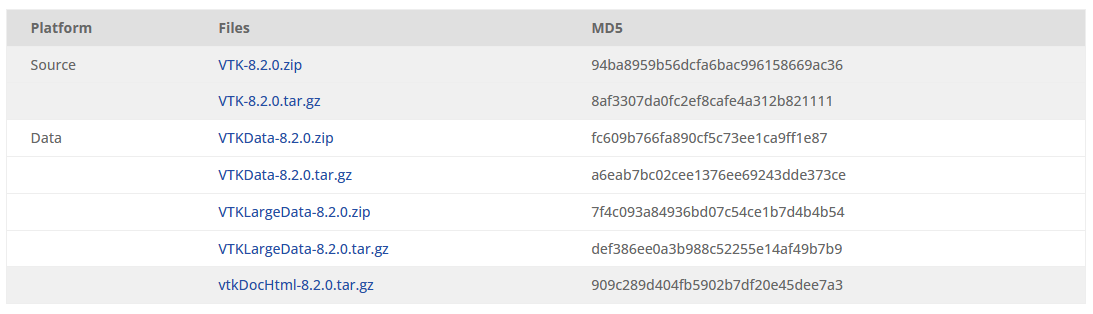

VTK下载地址：Download | VTK，我使用的是VTK8.2.0的版本。

1）若你是windows系统则下载VTK-8.2.0.zip，若是linux，则下载VTK-8.2.0.tar.gz。

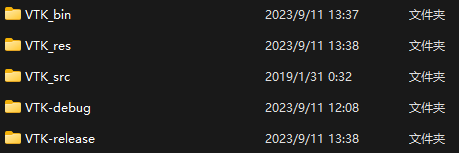

2）创建一个文件夹，里面创建5个文件夹，如图所示：

上述文件夹，bin存放编译出来的项目文件，res存放临时文件，src存放VTK源代码也就是压缩包解压出来的东西，debug存放debug生成的文件，release存放release生成的文件。

3）使用CMake编译VTK源码

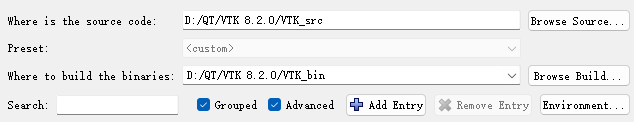

1、CMake设置如图所示，source code填VTK-res的路径，目标路径填VTK-bin的路径，推荐将Grouped和Advanced都勾选，然后点击configure。

2、点击configure后出现此窗口，选择你电脑上安装好的VS版本的编译器，不然会报错，最好选择x64，其它都默认即可

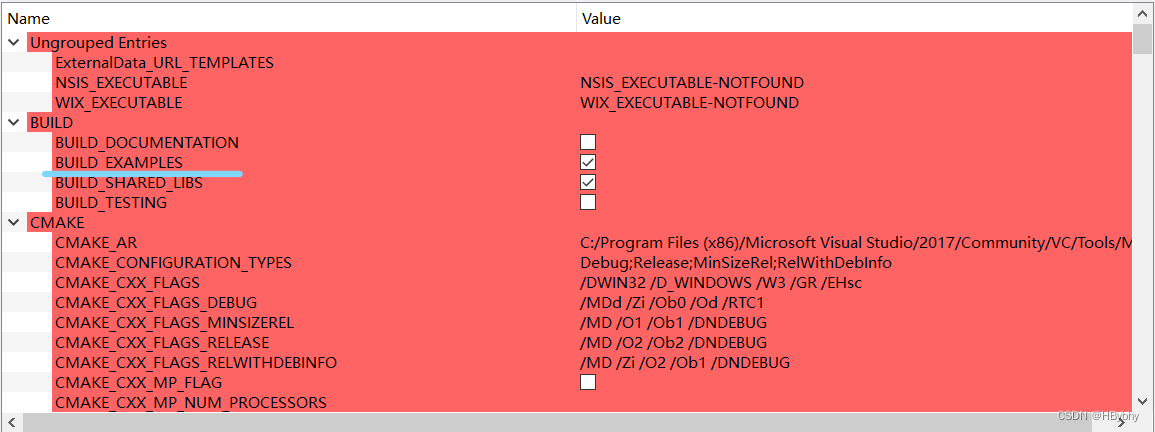

3、之后会出现很多红色界面，要求我们确定我们的属性设置，注意的点如下：

BUILD_SHARED_LIBS 动态编译，勾选上，一般为默认勾选。
BUILD_EXAMPLES 是官方示例程序，建议勾上但不是必须。
CMAKE_INSTALL_PREFIX 修改为VTK_res的路径
VTK_Group_Qt 勾选上。

之后再点击configure即可

4、这次configure结束之后，还需要确定Qt5_DIR等以Qt_5开头的选项，若Qt环境配置正确的话，这里是默认填好的。

5、再次点击configure之后，就不会出现红色，再点击generate即可

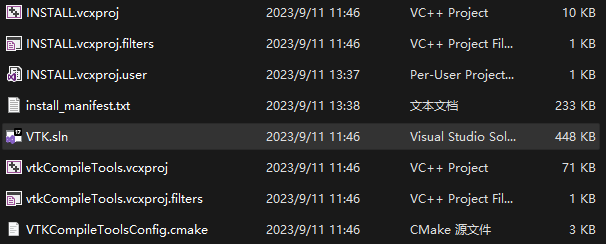

6、上面生成的文件在VTK_bin文件夹中，去VTK_bin文件夹中打开VTK.sln文件

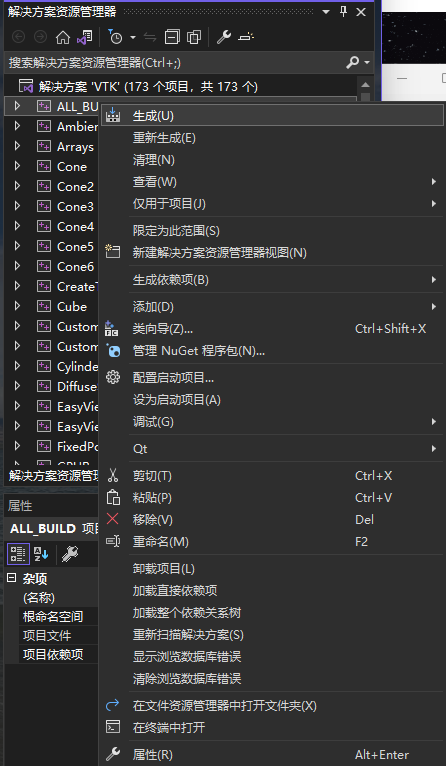

7、右击解决方案里的ALL_BUILD，点击生成，此时就会编译。

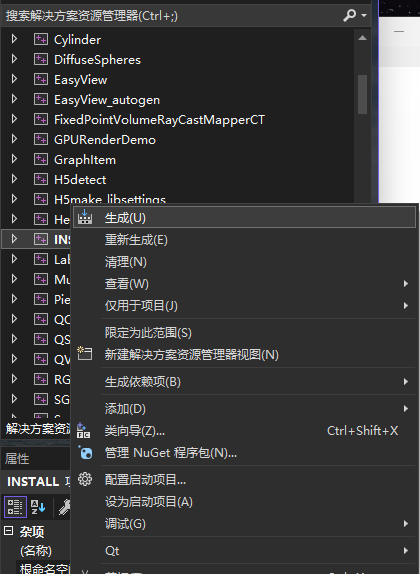

8、编译完成之后，工具栏选择Release x64，再右击解决方案内的INSTALL，点击生成。

9、之后vtk_res内就会生成一些文件夹，将他们剪切到VTK_release中，这些就是release版本的VTK库。若要配置debug版本的，只需要将第八步中的release改成debug即可。（tips：若要在Qt中使用VTK插件，注意要配置Release版本才可以正常使用插件）

二、在VS中引入VTK

这里介绍一种比较方便的处理方法，可以不用每次新建项目都要配置解决方案属性。

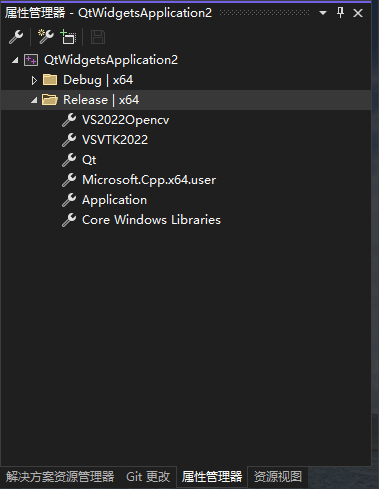

1、打开一个新项目，在解决方案窗口找到属性管理器

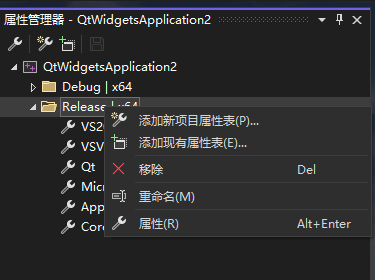

2、由于我们配置的是release版本的VTK，所以我们右击Release | x64，点击添加新项目属性表

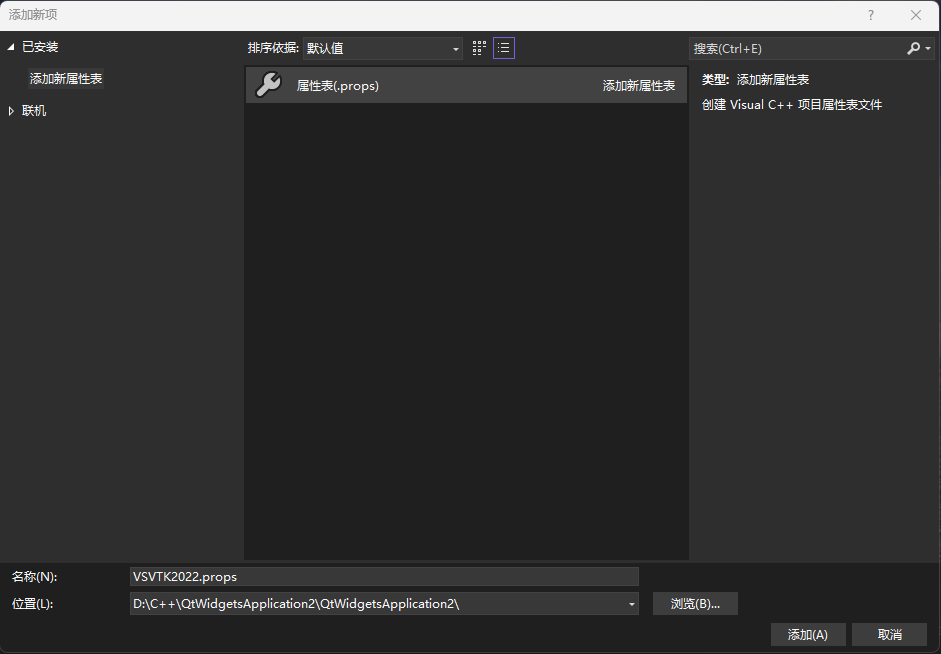

3、根据自己喜好命名属性表，设置好位置

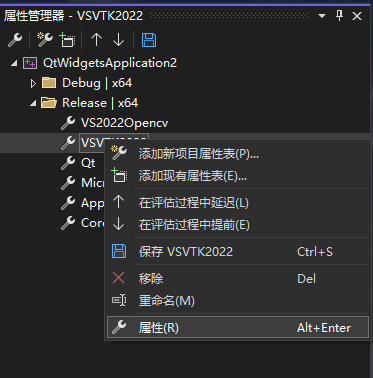

4、右击新建的属性表，选择属性

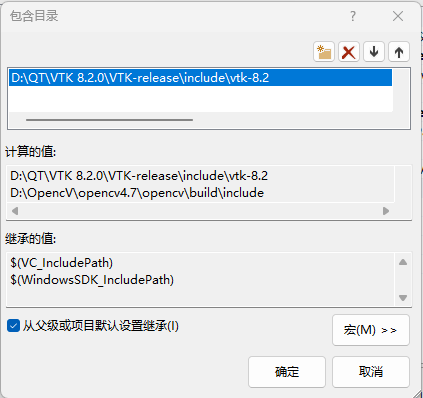

5、在属性页中的VC++目录中的包含目录添加D:\QT\VTK 8.2.0\VTK-release\include\vtk-8.2路径

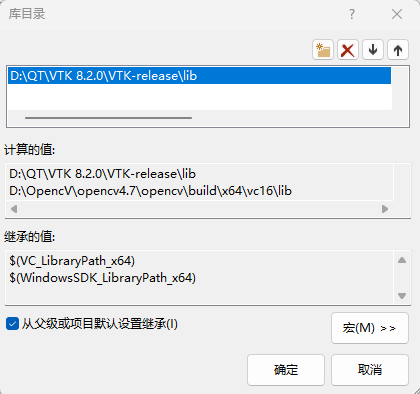

6、库目录中添加D:\QT\VTK 8.2.0\VTK-release\lib路径

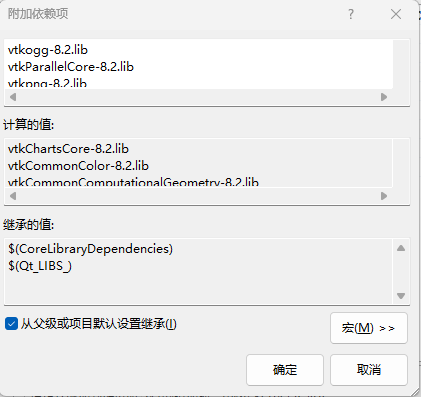

7、在链接器的输入中的附加依赖项添加D:\QT\VTK 8.2.0\VTK_bin\lib\Release路径中的所有.lib后缀的文件名，如图所示

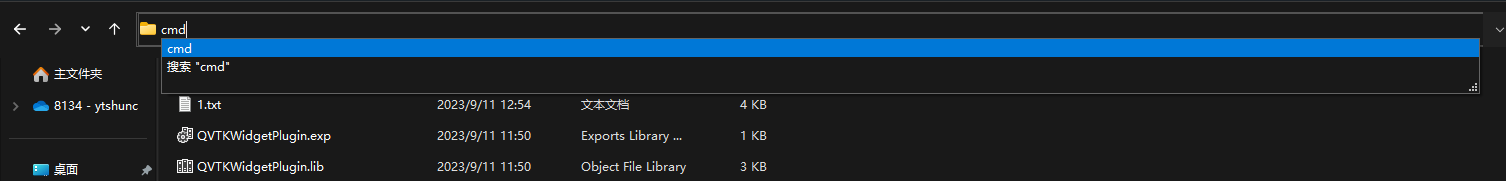

这里有个小技巧，可以在当前的目录中的路径行输入cmd

再在命令行中输入dir /b *.lib>1.txt，按enter，即得到了所有lib类型的文件名。

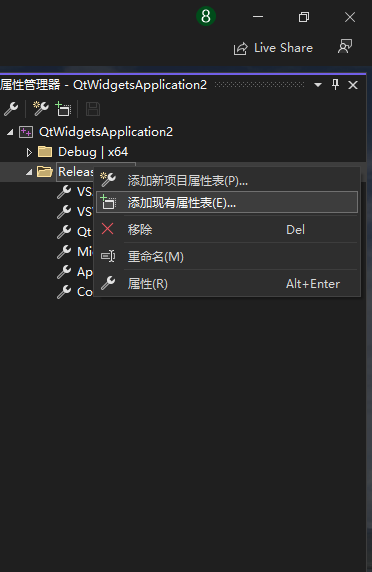

8、配置好新的属性表之后，每次创建新的项目，只需要将这个属性表加入到项目中，就可以了

VS上的VTK环境这样就配置完成了

三、VS中引入Qt

这一部分具体看C++实践之Qt学习（扩展）：Visual Studio中Qt开发环境的搭建_vs qt c++开发_努力学习_提高自己的博客-CSDN博客

四、VS上使用VTK

1、配置QVtkWidgetPlugin文件

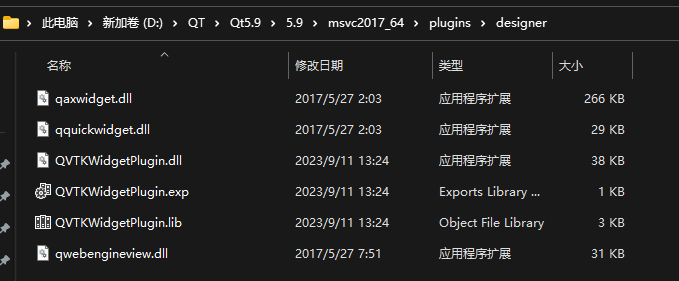

将D:\QT\VTK 8.2.0\VTK_bin\bin\Release路径中的QVTKWidgetPlugin.dll文件和D:\QT\VTK 8.2.0\VTK_bin\lib\Release路径中的QVTKWidgetPlugin.exp和QVTKWidgetPlugin.lib文件拷贝到D:\QT\Qt5.9\5.9\msvc2017_64\plugins\designer路径中。

2、若前面的VS中引入Qt插件没配置错误的话，新建一个QtWidgetsApplication项目，双击ui界面。

tips：有可能会出现打不开的问题，可以看Qt VS中双击ui文件无法打开的问题_qt无法打开ui文件_cpp_learners的博客-CSDN博客这篇博客。

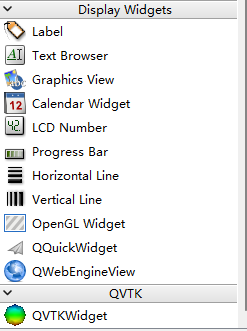

3、打开后，最下面会出现QVTKWidget插件，将其拖入界面

4、之后要在cpp文件中添加下述代码

#include "vtkAutoInit.h"
VTK_MODULE_INIT(vtkRenderingOpenGL2);
VTK_MODULE_INIT(vtkInteractionStyle);
VTK_MODULE_INIT(vtkRenderingFreeType)

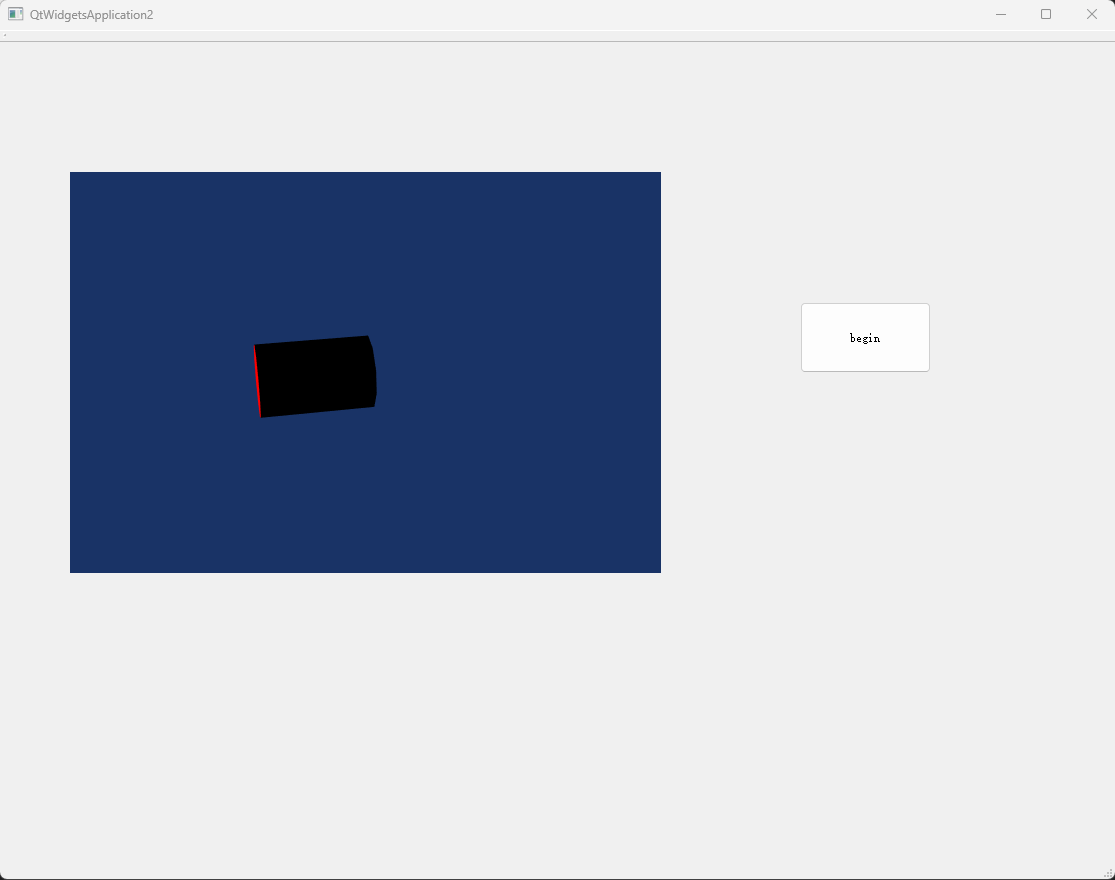

5、示例代码

QtWidgetsApplication2::QtWidgetsApplication2(QWidget *parent)
    : QMainWindow(parent)
{
    ui.setupUi(this);
vtkSmartPointer<vtkCylinderSource> cylinder = vtkSmartPointer<vtkCylinderSource>::New();
    cylinder->SetHeight(3);
    cylinder->SetRadius(1);
    cylinder->SetResolution(10);//设置柱体横截面的等边多边形的边数

    vtkSmartPointer<vtkPolyDataMapper> cylinderMapper = vtkSmartPointer<vtkPolyDataMapper>::New();
    cylinderMapper->SetInputConnection(cylinder->GetOutputPort());

    vtkSmartPointer<vtkActor> cylinderActor = vtkSmartPointer<vtkActor>::New();
    cylinderActor->SetMapper(cylinderMapper);

    vtkSmartPointer<vtkTransform> transform = vtkSmartPointer<vtkTransform>::New();
    transform->PostMultiply();//表示使用右乘变换矩阵的方式
    transform->RotateX(90);//表示设置绕Z轴旋转40度
    transform->Translate(-10, 0, 0);//设置平移大小
    cylinderActor->SetUserTransform(transform);

    vtkSmartPointer<vtkRenderer> renderer = vtkSmartPointer<vtkRenderer>::New();
    vtkSmartPointer<vtkLight> myLight1 = vtkSmartPointer<vtkLight>::New();
    myLight1->SetColor(1, 0, 0);
    myLight1->SetPosition(0, 0, 1);
    myLight1->SetFocalPoint(renderer->GetActiveCamera()->GetFocalPoint());
    renderer->AddLight(myLight1);

    vtkSmartPointer<vtkLight> myLight2 = vtkSmartPointer<vtkLight>::New();
    myLight2->SetColor(0, 0, 1);
    myLight2->SetPosition(0, 0, -1);
    myLight2->SetFocalPoint(renderer->GetActiveCamera()->GetFocalPoint());
    renderer->AddLight(myLight2);

    renderer->AddActor(cylinderActor);//将vtkprop类型的对象添加到渲染场景中
    renderer->SetBackground(0.1, 0.2, 0.4);//设置R、G、B的格式

    ui.qvtkWidget->GetRenderWindow()->AddRenderer(renderer); //替代vtkRenderWindow
    vtkSmartPointer<vtkRenderWindowInteractor> iren = ui.qvtkWidget->GetRenderWindow()->GetInteractor();
    iren->SetRenderWindow(ui.qvtkWidget->GetRenderWindow());

    //控制相机对物体作旋转、放大、缩小操作
    vtkSmartPointer<vtkInteractorStyleTrackballCamera> style = vtkSmartPointer<vtkInteractorStyleTrackballCamera>::New();
    iren->SetInteractorStyle(style);

    /*               导入数据，添加变量条等程序                */
    //刷新渲染
    ui.qvtkWidget->GetRenderWindow()->Render();
    //初始化交互器
    iren->Initialize();
    //启动交互器
    iren->Start();
}
