DirectX 11游戏编程学习笔记之8: 第6章Drawing in Direct3D(在Direct3D中绘制)(习题解答)
本文由哈利_蜘蛛侠原创,转载请注明出处。有问题欢迎联系2024958085@qq.com
注:我给的电子版是700多页,而实体书是800多页,所以我在提到相关概念的时候,会使用章节号而非页码。相同的情况适合于“龙书”第二版。
上一期的地址:
这一期我们专门来研究第6章的习题。
尽管数目比較多,可是大部分还是非常easy的。注意我说的是“大部分”!
习题解答:
===============================================================================
这里的习题都不难,只是要好好做才可以掌握知识呀!
习题1:
<pre name="code" class="cpp">D3D11_INPUT_ELEMENT_DESC vertexDesc[] = { { "POSITION", 0, DXGI_FORMAT_R32G32B32_FLOAT, 0, 0, D3D11_INPUT_PER_VERTEX_DATA, 0 }, { "TANGENT", 0, DXGI_FORMAT_R32G32B32_FLOAT, 0, 12, D3D11_INPUT_PER_VERTEX_DATA, 0 }, { "NORMAL", 0, DXGI_FORMAT_R32G32B32_FLOAT, 0, 24, D3D11_INPUT_PER_VERTEX_DATA, 0 }, { "TEXTURECOORD", 0, DXGI_FORMAT_R32G32_FLOAT, 0, 36, D3D11_INPUT_PER_VERTEX_DATA, 0 }, { "TEXTURECOORD", 1, DXGI_FORMAT_R32G32_FLOAT, 0, 44, D3D11_INPUT_PER_VERTEX_DATA, 0 }, { "COLOR", 0, DXGI_FORMAT_R8G8B8A8_UNORM, 0, 52, D3D11_INPUT_PER_VERTEX_DATA, 0 } }
要注意的是每一个成员中第3个表示格式的參数和第5个表示偏移的比特数的參数。当然我这仅仅是给出了最简单、最easy想到的一种方式;甚至还不一定对。由于这个顶点太过复杂了,也没法轻易地拿一个样例检測出来。
你还可以玩点花招,比方把前面的名字都改了,仅仅要你自己可以认得即可。
习题2:
这个题目貌似非常easy的,似乎题目本身已经把答案给给出了?只是假设你这么觉得的话。那么你就中招了。我花了非常长时间才把这个问题搞定!大致来说,有这么几个注意事项:
1、 要建立一个ID3D11Buffer* 类型的数组(在此题中是2维数组)。
2、 要建立两个结构体来代表两个“不完整”的顶点,比方说建立VertexPos 来存储位置,而VertexColor 来存储颜色;
3、 用新的顶点数据来给这两个ID3D11Buffer* 对象进行赋值;
4、 在DrawScene 函数中调用IASetVertexBuffers 时,应该这样写:
md3dImmediateContext->IASetVertexBuffers(0,2, mBoxVB, stride, offset);
当中stride 和offset 分别定义例如以下:
UINT stride[2] = {sizeof(VertexPos), sizeof(VertexColor) };
UINT offset[2] = { 0,0 };
习题3:
这道题让我们画五幅图。我们细致观察就会发现。这五幅图有非常大的相似性。详细就是前面四幅图都是用八个顶点,而第五幅图是用九个顶点。于是我就定义了9个顶点,然后通过用户的输入来切换不同的图元拓扑类型。详细就是数字键0、1、2、3、4分别相应这五幅图的图元拓扑类型。另外注意的是,在第五幅图的情况下,我们绘制9个顶点,而其它情况下我们仅仅绘制8个顶点。另外为了避免三角形消失掉,注意要关闭背面消隐。

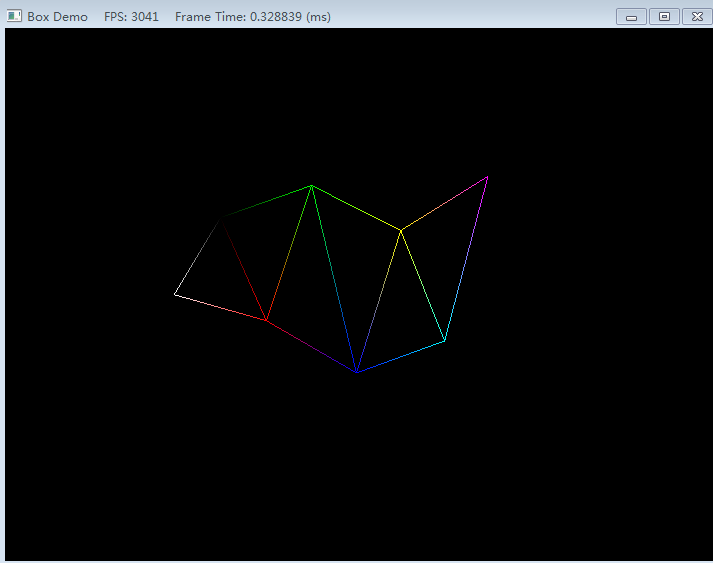

我给大家展示两幅图来挑起大家的兴趣:
当然你也能够定义5个顶点缓存来分别存放这五个图形的顶点。
只是我这样的方法非常省事儿,不是吗?
习题4:
这道题非常easy,其实比书上的Box demo 还要简单,由于面数少了。只是为了更加好看,更加容易区分不同的面,所以我对每一个顶点都赋予了不同的颜色。以下是程序执行时的一张截图:
习题5:
这一题是一个问答题。非常easy,自己去第5章寻找答案吧!
习题6:
这道题也非常easy;当然不是只在.fx 文件里加入题目中给出的两行代码就能够了,由于你还得要在constant buffer 中加入一个表示总时间的变量。
这就意味着我们必须在C++ 程序中进行对应的代码加入。整体来说这道题没什么可说的,只是这效果非常惊人。我就不截图了,大家自己执行一下看看,然后相信大家看了之后会非常有食欲的^_^
另外我在这里顺便把第12题给做了。第12题的两个答案都是肯定的。相信大家思考一下就行知道是为什么了。
习题7:
这道题让我们反复之前在Shapes demo 中玩过的把戏。只是这次是让我们将一个正方体和一个四棱锥(金字塔)的顶点缓存和索引缓存分别合并起来。
这个尽管看上去不难,可是却让我花费了非常长时间。
最后发现。原来是在用vector 装载合并的顶点(和索引)时,最后对D3D11_SUBRESOURCE_DATA 进行赋值的时候,要这样写:
vinitData.pSysMem =&vertices[0];
而不是这样写:
vinitData.pSysMem =&vertices;
后面那样尽管能够编译成功,甚至能够执行起来。可是得到的结果一定不是你想要的那样子T_T
给一张程序执行时的截图:
习题8和习题9:
这两道题非常相似。所以我就放在一起讲了。实际上习题9已经包括了习题8的内容了。所以我就仅仅讲习题9了。另外因为大家在习题3中已经见识到了怎样在C++ 程序中设置rasterization render state 了。所以我们这里仅仅做了在effect file 中对rasterization render state 进行设置的部分。
程序执行后,按数字键1和2就能够在两种消隐模式(按下1则关闭背面消隐。按下2则为正面消隐)之间进行切换了。
执行结果例如以下图所看到的:
这道题还是非常easy的。大部分的修改是在.fx文件里进行的。在C++ 代码中仅仅须要加入对输入的推断即可了。
值得一提的是。在DX 11 中。不再须要像在DX 9 中那样,当你选择另外一个technique 之后,还须要调用SetTechnique 函数来使其生效了。
习题10:
这道题让我们改动顶点的结构,不用XMFLOAT4来代表颜色,而是用更加节省内存的XMCOLOR 来代表。似乎非常easy?不不不,你实际去做做就知道了。
关键在于后面的“注意”。
然后要注意的是。那里给出的ArgbToAbgr 函数不是某个头文件中已经定义好的函数;这个函数须要我们自己加入到代码之中。
这个函数是将颜色从ARGB 格式转化到AGBR 格式时要用到的。之所以须要这个转化,是由于Direct3D 使用的是AGBR 格式。可是XMCOLOR 使用的是ARGB 格式。而且ARGB 也是我们比較喜欢使用的格式。比方说,在ARGB 格式中。0xffff0000表示100%的红色;可是假设你不进行转换的话,直接将这个数值写到顶点中,那么终于的结果是100% 的蓝色。
另外尽管顶点结构中表示颜色的是XMCOLOR类型的变量。而HLSL 中用float4 表示颜色,可是你不须要做不论什么额外的工作来将XMCOLOR 转换成float4 了。
当然,以上仅仅是我的个人理解。可能不一定对;欢迎各位提出宝贵意见!
习题11:
这样的设置视口的题在第4章的习题6那里已经讲过了,所以我就不再赘述了。以下是我程序执行时的一个截图:
习题12:
參见习题6。
习题13:
这道题让我们使用RSSetScissorRects 函数来实现一种类似于屏幕裁剪的功能。

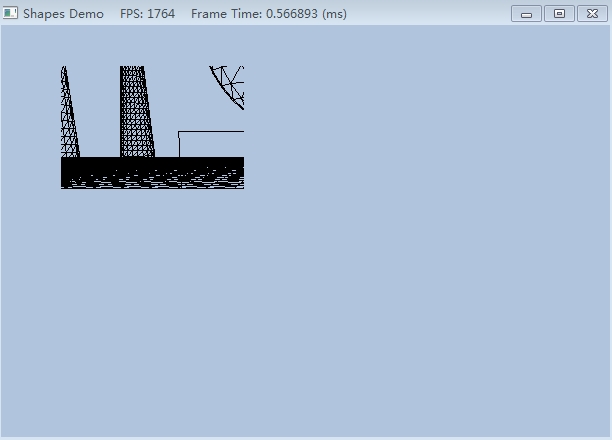

这道题应该没有不论什么问题了吧。只是有一点须要注意:即使你设置了不只一个scissor rectangles,那么你也只会看到一个子窗体被显示出来。例如以下图所看到的:
为什么会这样呢?我为这个问题纠结了好几十分钟。最后最终在SDK 文档中找到了答案:
Which scissor rectangle to use is determined by the SV_ViewportArrayIndex semantic output by a geometry shader (see shader semantic syntax). If a geometry shader does not make use of the SV_ViewportArrayIndex semantic then Direct3D will use the first scissor rectangle in the array.
另外,我的这些scissorrectangle 的位置和大小是与窗体大小相关的,我希望当窗体尺寸被调节时它们也会随着被改变。
所以我就把这几个设置语句放在了OnResize 函数中了。
习题14:
这个题目不难,仅仅是做起来有点麻烦而已。
当然事实上书上的Shapes demo 比这一题要难得多。所以我们在那个的基础上进行增删补操作就能够了。
我加入了对输入的响应,而且还能够改变渲染状态。整体来说,数字键0、1、2、3分别相应0、1、2、3级细分,而W 键和S 键能够在两种填充模式之间进行切换。
以下是程序执行时的两幅截图:
===============================================================================
