基于Kintex-7 FPGA的核心板电路设计

1. 引言
Field Programmable GateArray（简称，FPGA）于1985年由XILINX创始人之一Ross Freeman发明，第一颗FPGA芯片XC2064为XILINX所发明，FPGA一经发明，后续的发展速度之快，超出大多数人的想象，近些年的FPGA，始终引领先进的工艺。在通信等领域FPGA有着广泛的应用，通信领域需要高速的通信协议处理方式，另一方面通信协议随时都在修改，不适合做成专门的芯片，所以能够灵活改变的功能的FPGA就成了首选。并行和可编程是FPGA最大的优势。

2.核心板设计

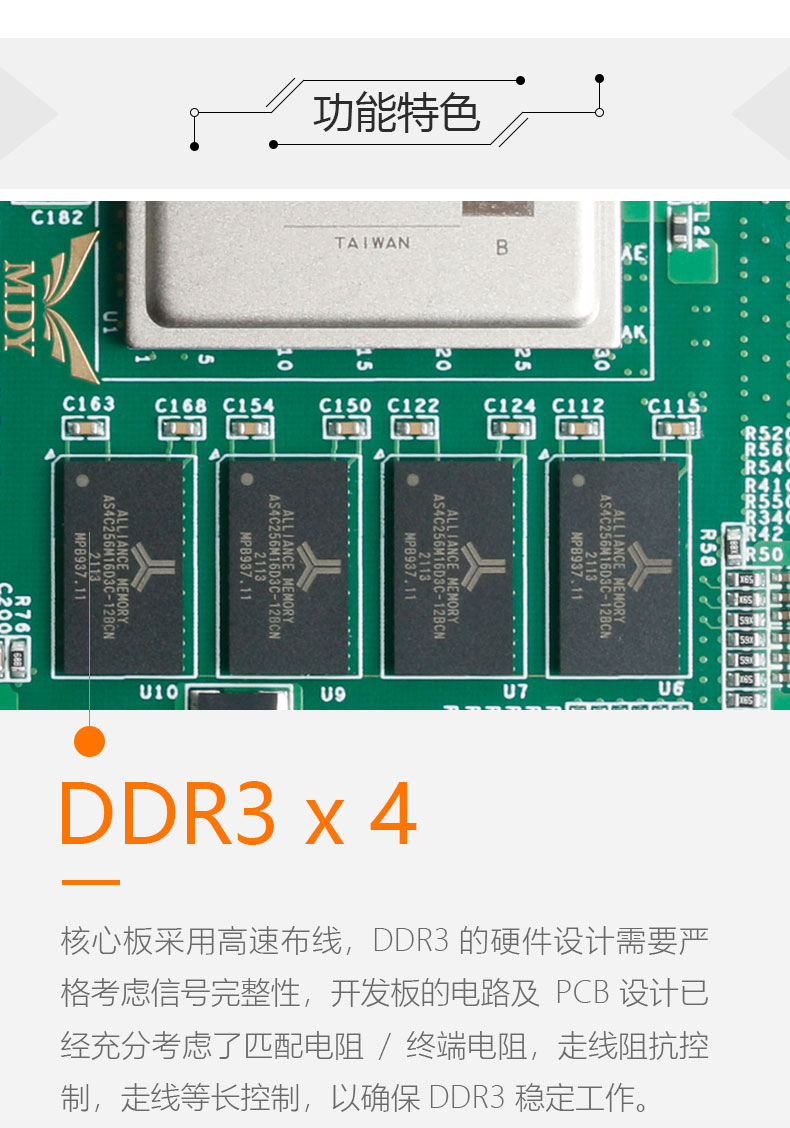

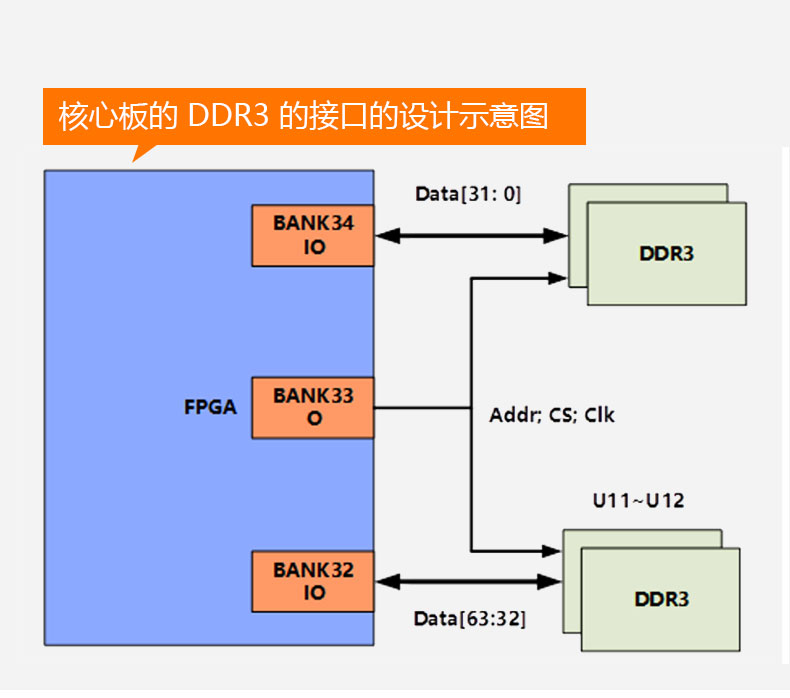

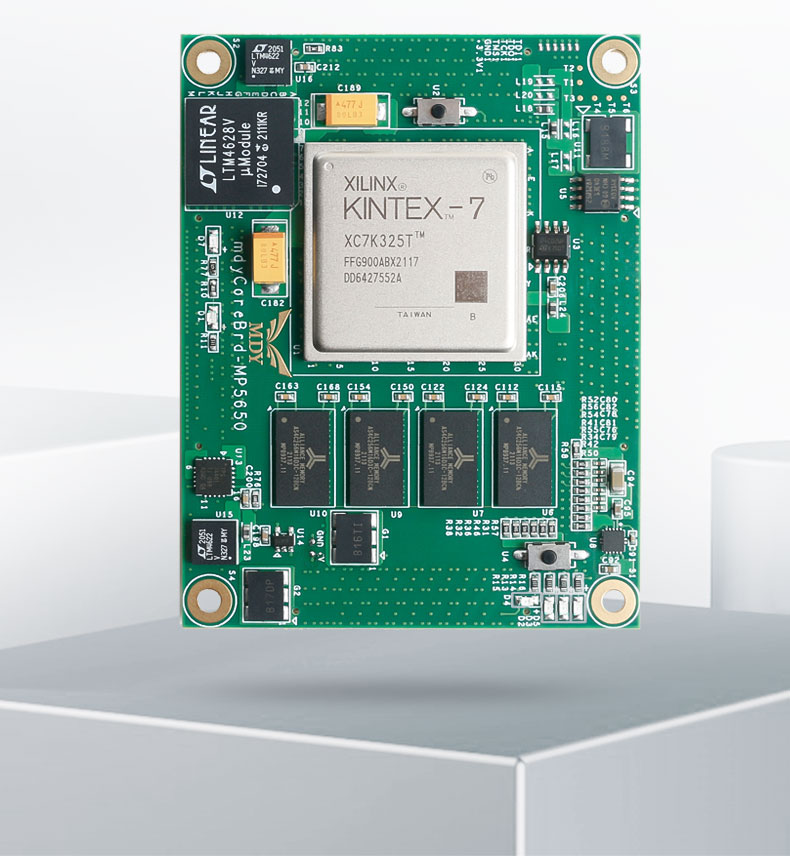

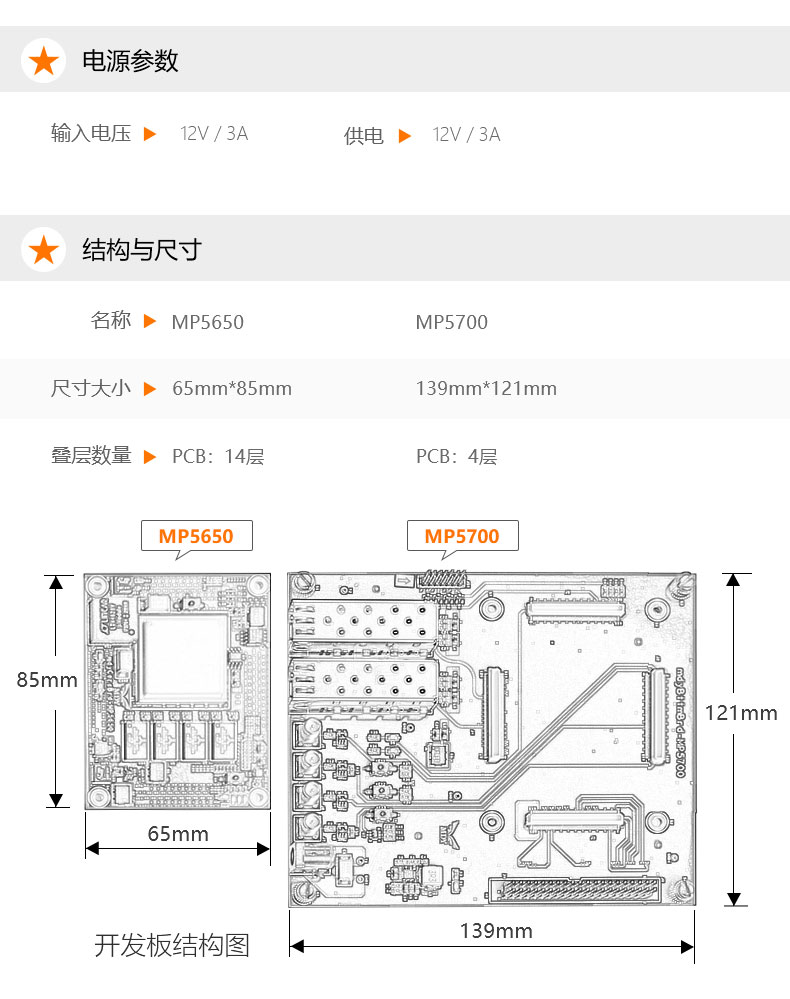

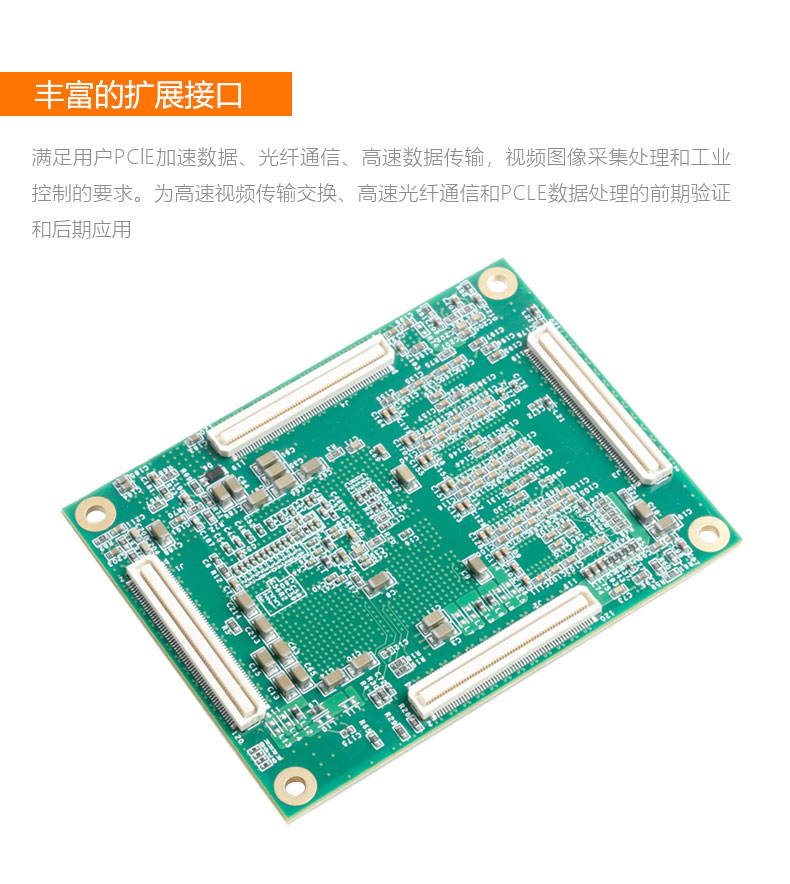

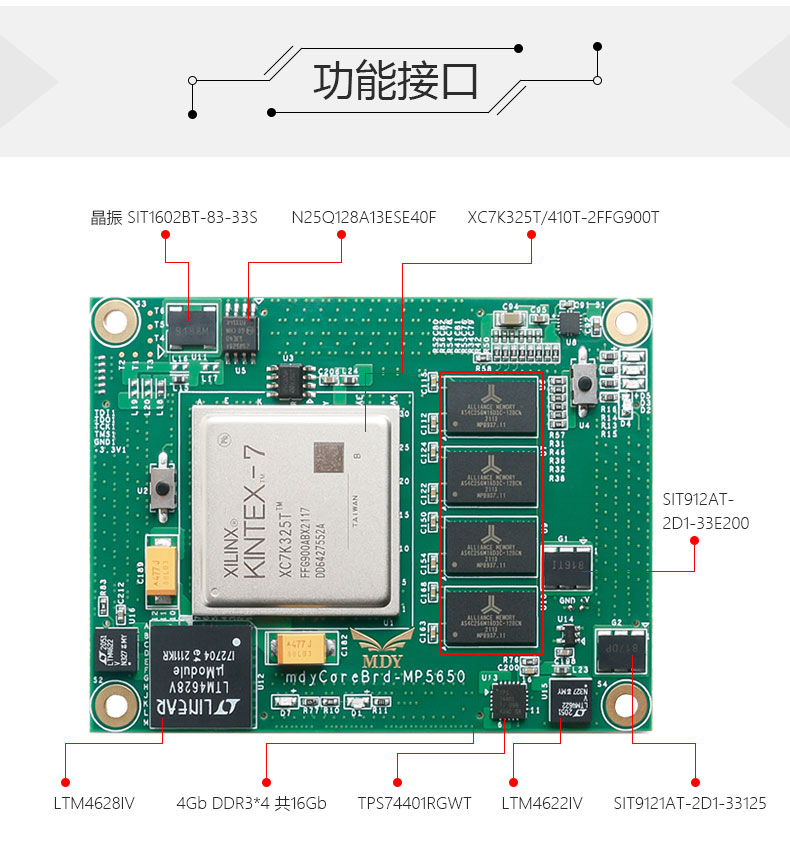

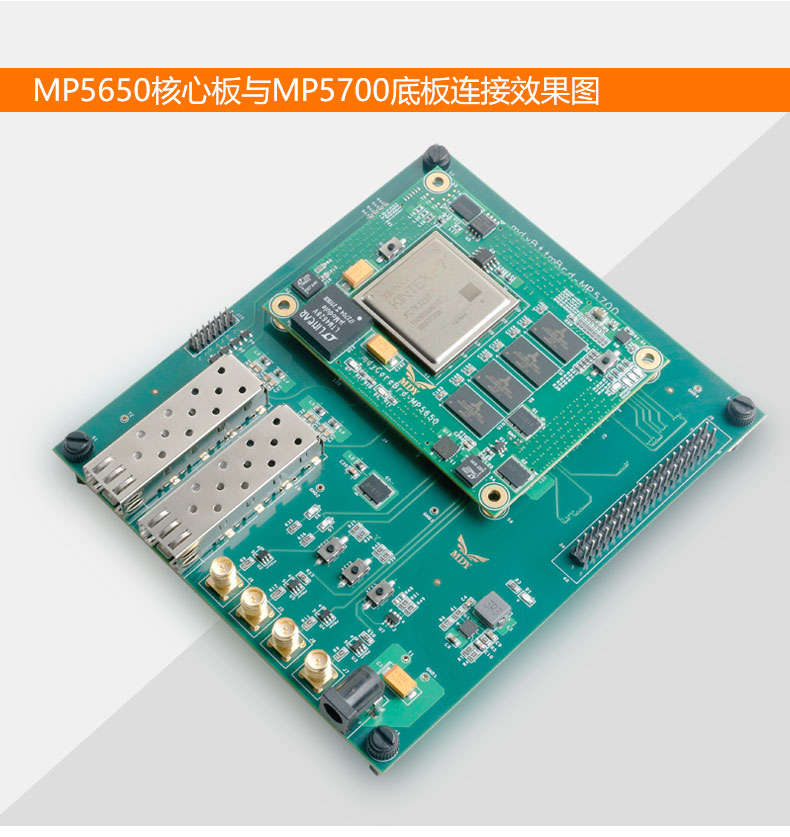

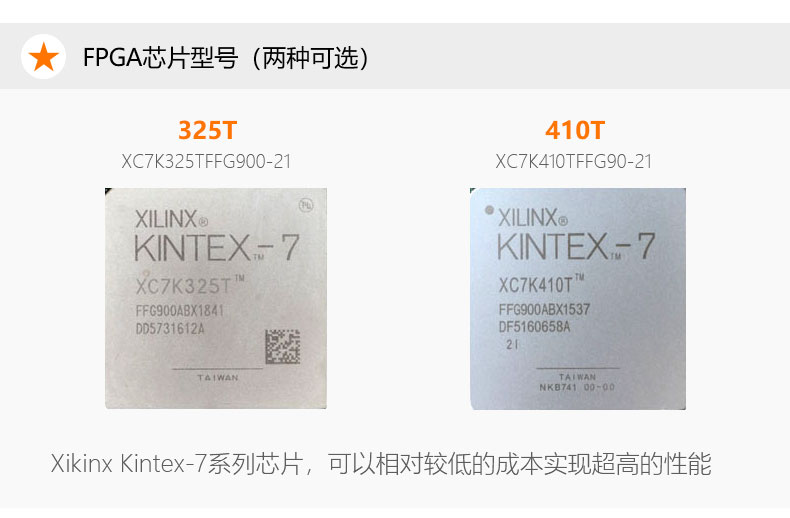

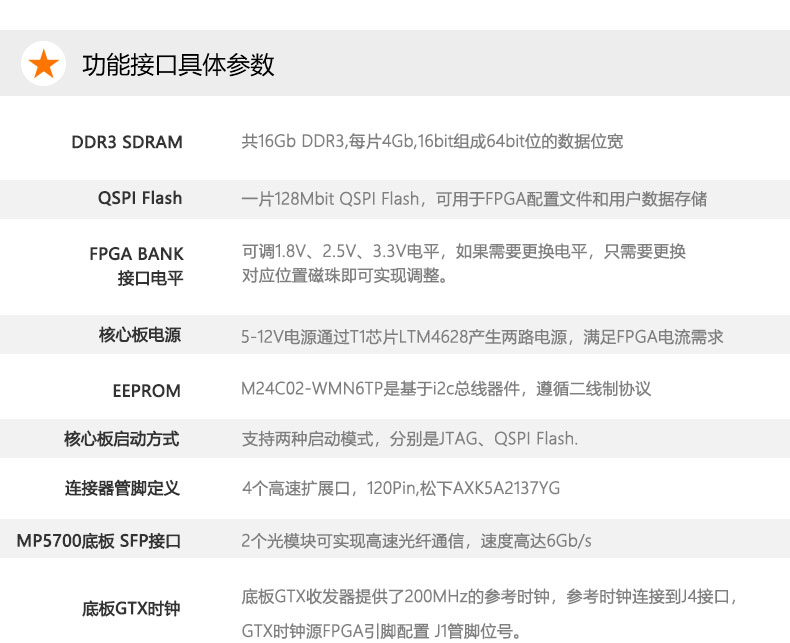

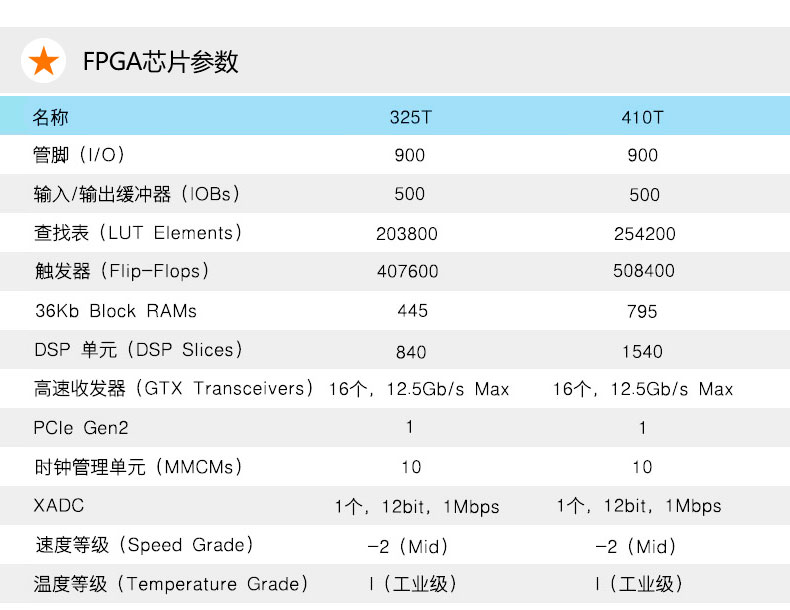

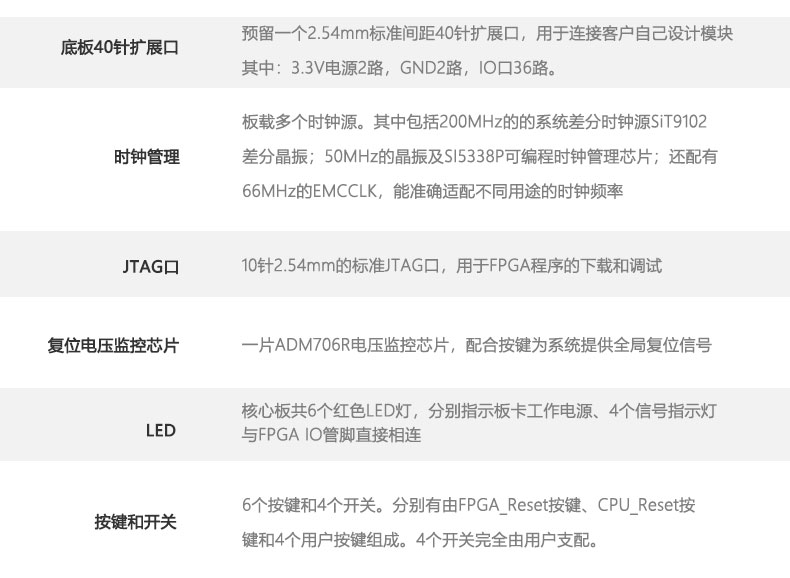

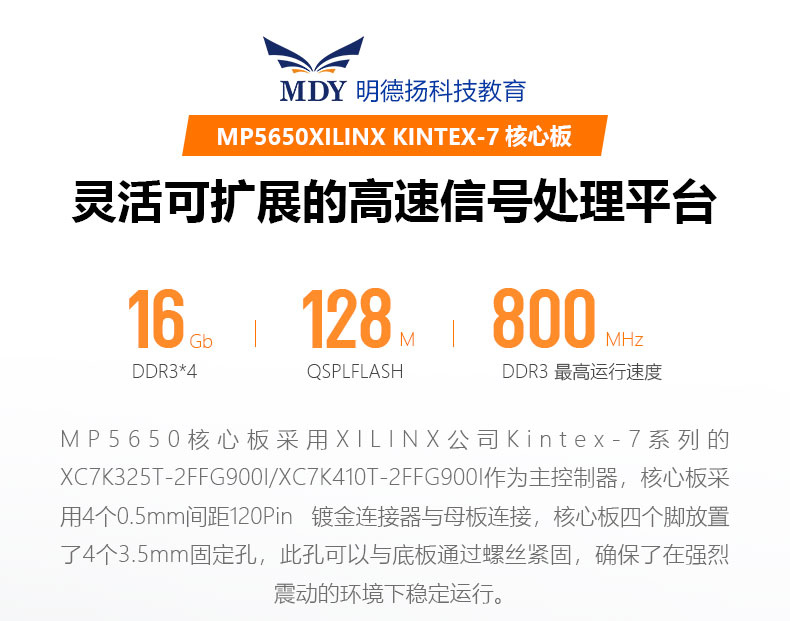

今天分享的核心板是明德扬公司研发的K7核心板，命名为MP5650。采用XILINX Kintex-7系列的XC7K325T-2FFG900I/XC7K410T-2FFG900I作为主控制器，在FPGA 芯片的HP 端口上挂载了4片DDR3存储芯片，每片DDR3 容量高达512M 字节，每片16bit组成64bit 位的数据位宽。1片128Mb 的QSPI FLASH 芯片用来静态存储FPGA 芯片的配置文件或者其它用户数据。核心板采用4个0.5mm间距120Pin 镀金连接器与底板连接，核心板四个脚放置了4个3.5mm固定孔，此孔可以与底板通过螺丝紧固，确保了在强烈震动的环境下稳定运行。核心板结构尺寸为65(mm)× 85(mm)。整个开发系统的结构如图1所示，实物图如图2所示。该板很适合高速数据通信；视频采集、视频输出、消费电子；机器视觉、工业控制；项目研发前期验证；电子信息工程、自动化、通信工程等电子类相关。
