（产品资源）明德扬MP5650-K7-325T核心板

1 .产品简介

MP5650核心板采用XILINX公司Kintex-7系列的XC7K325T-2FFG900I/XC7K410T-2FFG900I作为主控制器，核心板采用4个0.5mm间距120Pin 镀金连接器与母板连接，核心板四个脚放置了4个3.5mm固定孔，此孔可以与底板通过螺丝紧固，确保了在强烈震动的环境下稳定运行。

这款MP5650核心板能够方便用户对核心板的二次开发利用。核心板使用XILINX的KINTEX-7芯片的解决方案，在FPGA 芯片的HP 端口上挂载了4片DDR3存储芯片，每片DDR3 容量高达4Gb，共16Gb，每片16bit组64bit 位的数据位宽。1片128Mb 的QSPIFLASH 芯片用来静态存储FPGA 芯片的配置文件或者其它用户数据。

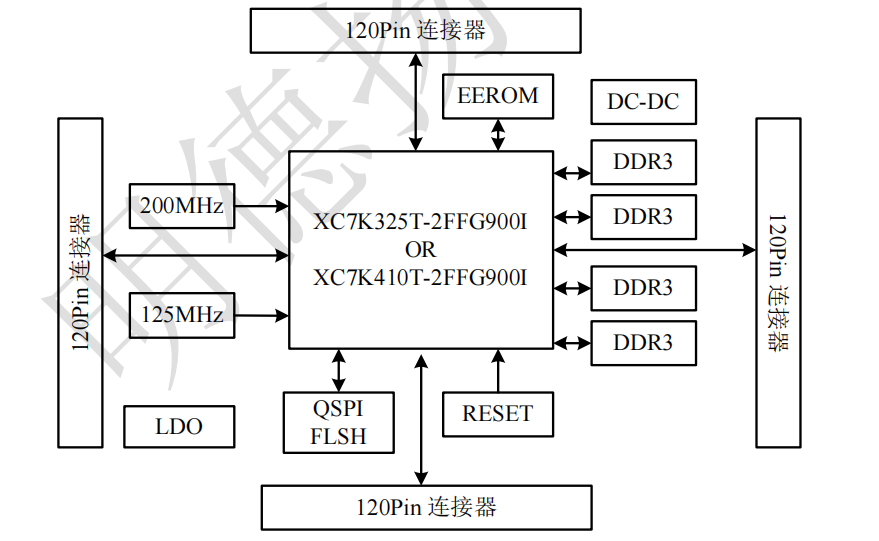

整个开发系统的结构示意图如下图所示：





通过以上示意图，我们可以看到，我们这个核心板开发平台所能含有的接口和功能。

这款核心板的4个板对板连接器扩展出了276个IO，其中BANK12、BANK13、BANK15、BANK16、BANK17、BANK18的全部IO的电平可以通过更换核心板上的磁珠来修改，满足用户对+3.3V、+2.5V、+1.5V电平接口的需求；另外核心板也扩展出了16对高速收发器GTX接口。对于需要大量IO的用户，此核心板将是不错的选择。而且IO连接部分，同一个BANK管脚到连接器接口之间走线做了等长和差分处理，对于二次开发来说，非常适合。

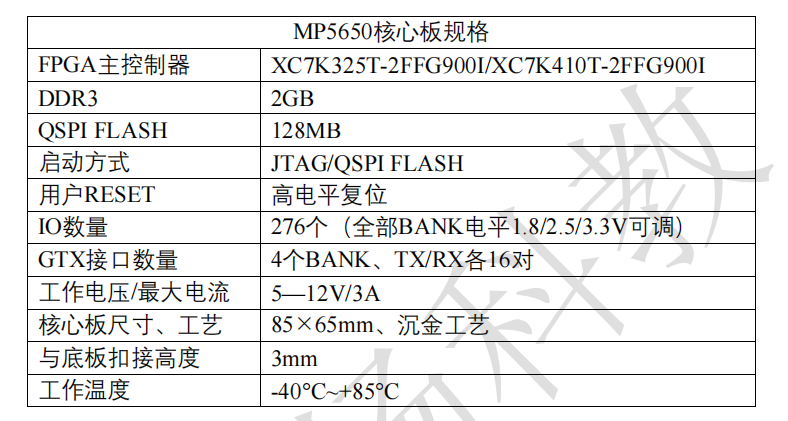

2 .产品规格



3 产品外观

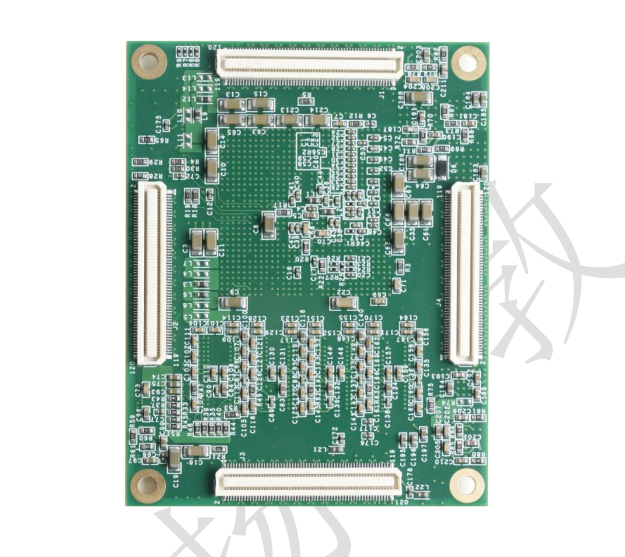

MP5650 核心板背面照片



MP5650 核心板背面照片
