Jmeter实时性能测试数据的监控

Jmetet实时性能测试数据的监控和展示Jmeter Grafana InfluxDB



安装Grafana配置jmeter安装InfluxDB配置Grafana展示数据一安装InfluxDB



为了方便的操作InfluxDB，这里我们选择InfluxDB1.1以前的版本，因为web管理界面将在1.1以后的版本中删除。

01

下载InfluxDB

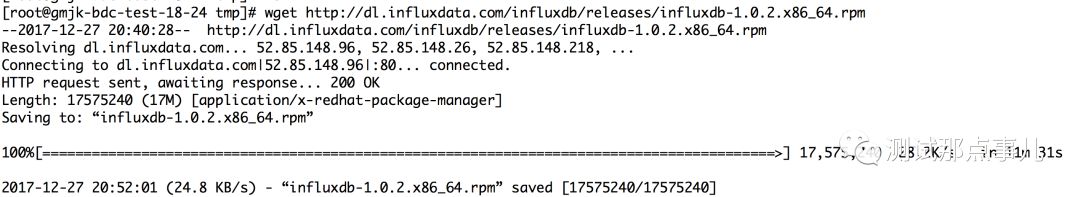

wget http://dl.influxdata.com/influxdb/releases/influxdb-1.0.2.x86_64.rpm下载完成后，如图所示：

02

安装InfluxDB

yum localinstall influxdb-1.0.2.x86_64.rpm



03

修改InfluxDB的配置文件

vi /etc/influxdb/influxdb.conf

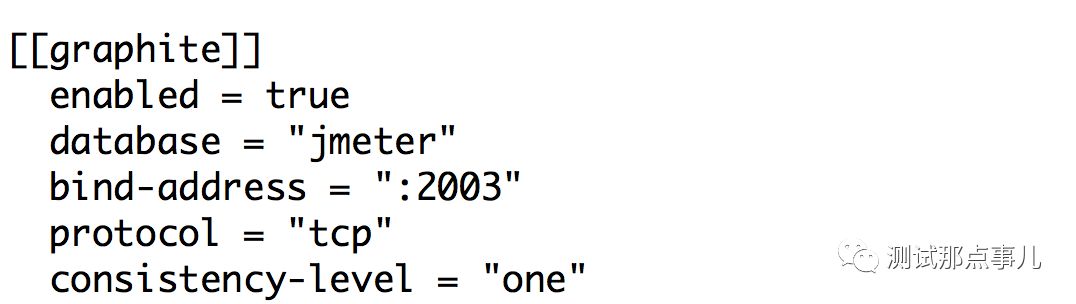

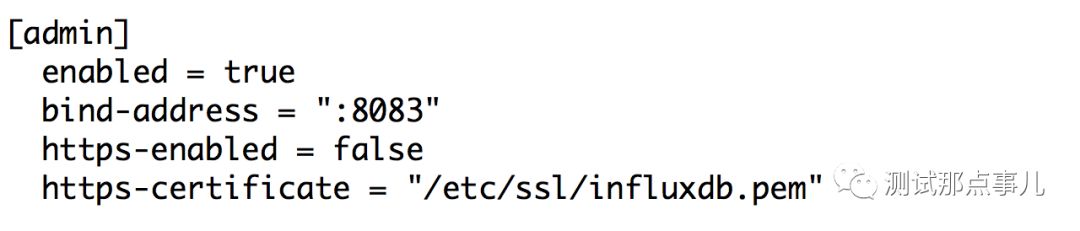

a>找到graphite并且修改它的库与端口，修改后如下图所示：b>找到admin，将前面的#号去掉，开放它的UI端口，修改完后如下图：c>保存退出

04

启动InfluxDB服务

service influxdb start

05

在浏览器中查看页面

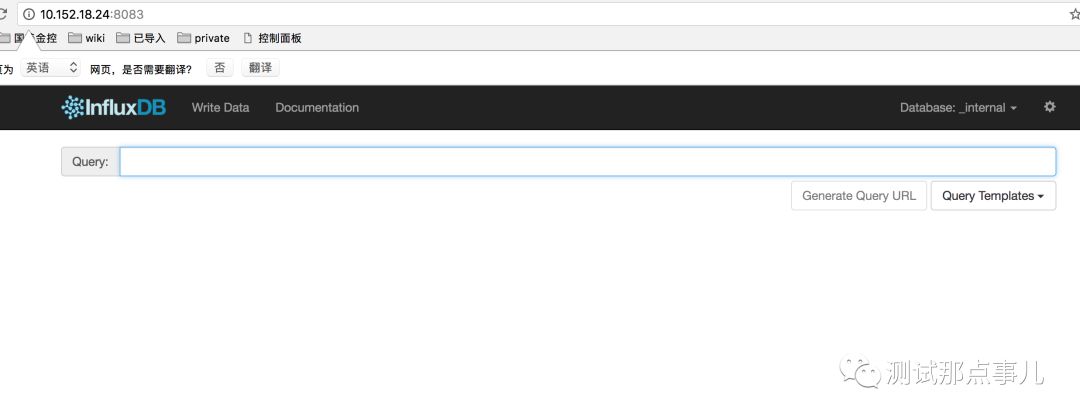

在浏览器中输入地址查看web页面：http://ip:8083

06

验证

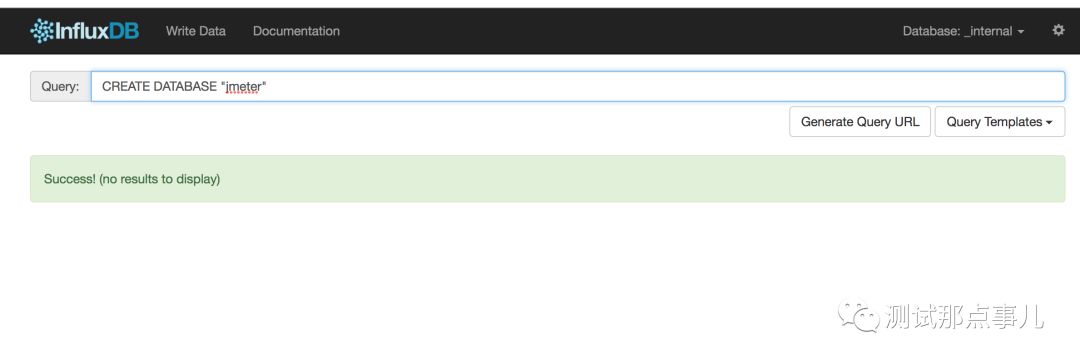

在文本框中输入CREATE DATABASE "jmeter"，点击回车，成功如图所示：

二安装Grafana



01

下载Grafana

wget https://s3-us-west-2.amazonaws.com/grafana-releases/release/grafana-4.6.3-1.x86_64.rpm

02

安装Grafana

sudo yum localinstall grafana-4.6.3-1.x86_64.rpm

03

启动Grafana

service grafana-server start

04

浏览器验证

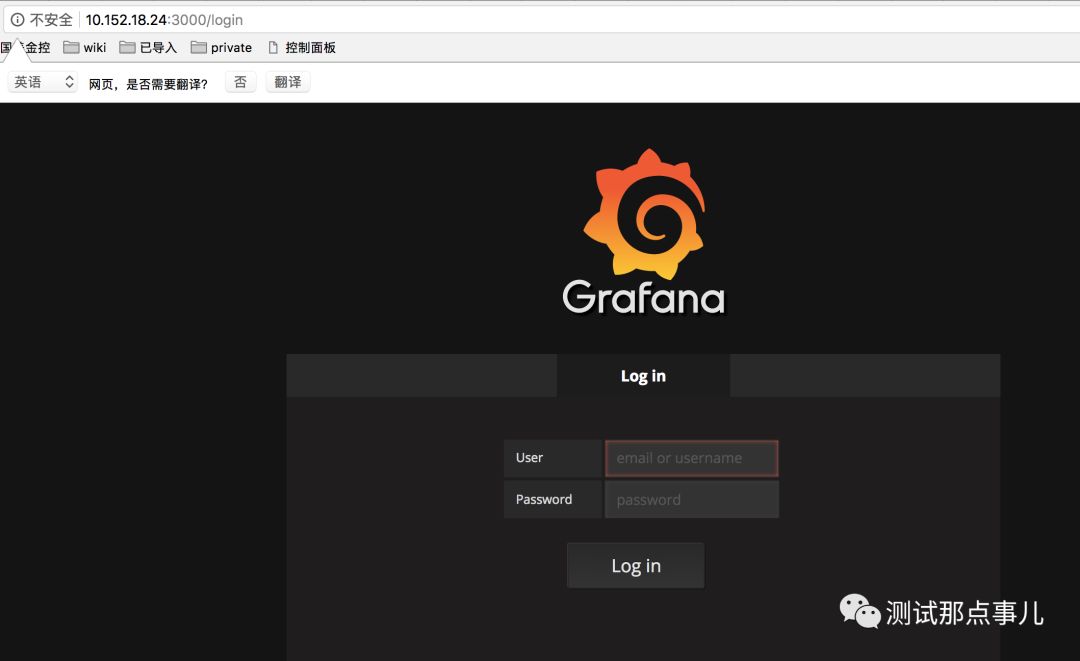

在浏览器中输入地址：http://ip:3000 ,如下图所示安装成功：

三配置Grafana



01

登录Grafana

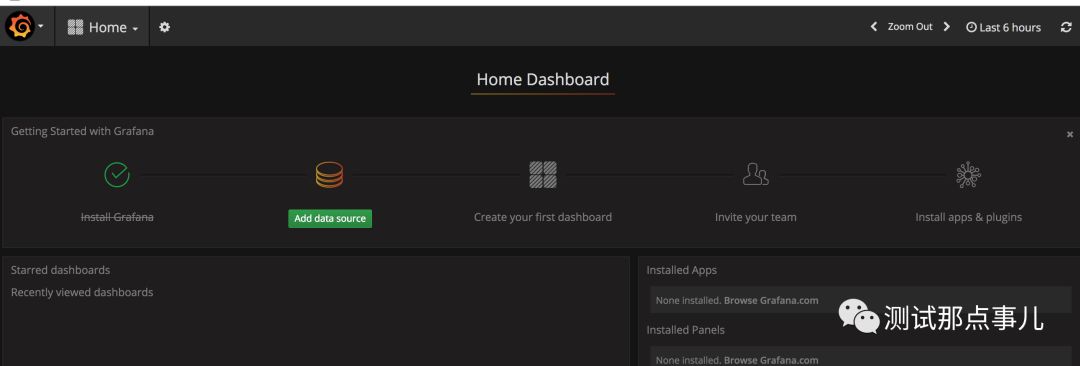

输入用户名和密码登录，默认的用户名和密码为admin，登录成功如图：

02

配置数据源

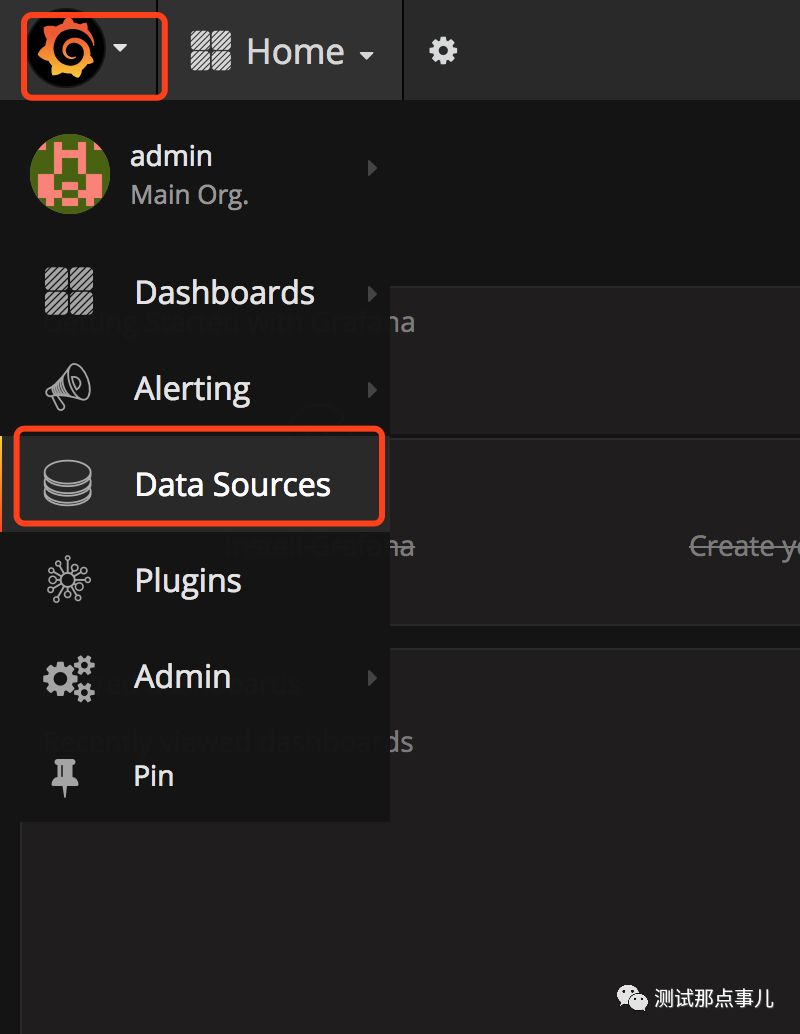

a>点击数据源，如图：

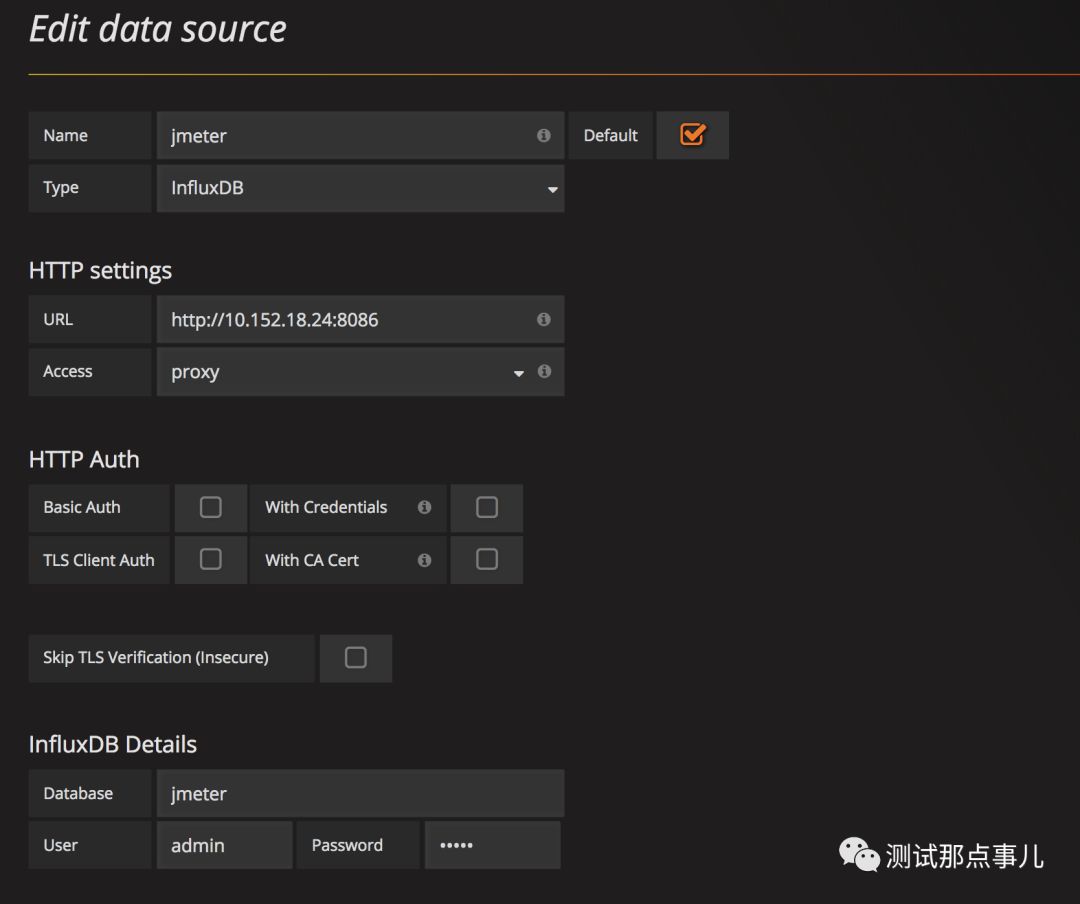

b>在配置页面进行配置，添加InfluxDB数据库配置。

【注意】URL的端口是8086，而刚才配置的8083是UI的端口。

- 8083端口是InfluxDB的UI界面展示的端口

- 8086端口是Grafana用来从数据库取数据的端口

- 2003端口则是刚刚设置的，Jmeter往数据库发数据的端口

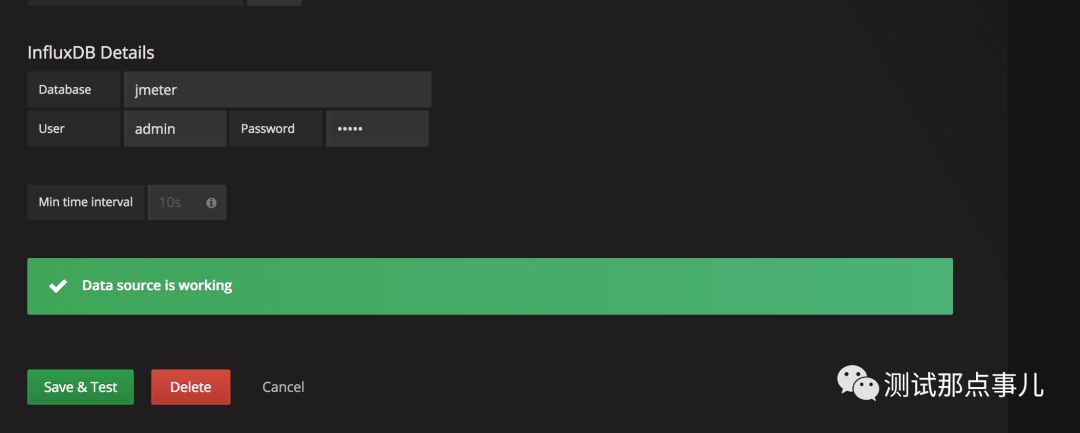

c>输入帐号密码“admin / admin”，点击Test & Save,如下图提示表示成功：

四配置jmeter





01

创建Backend Listener

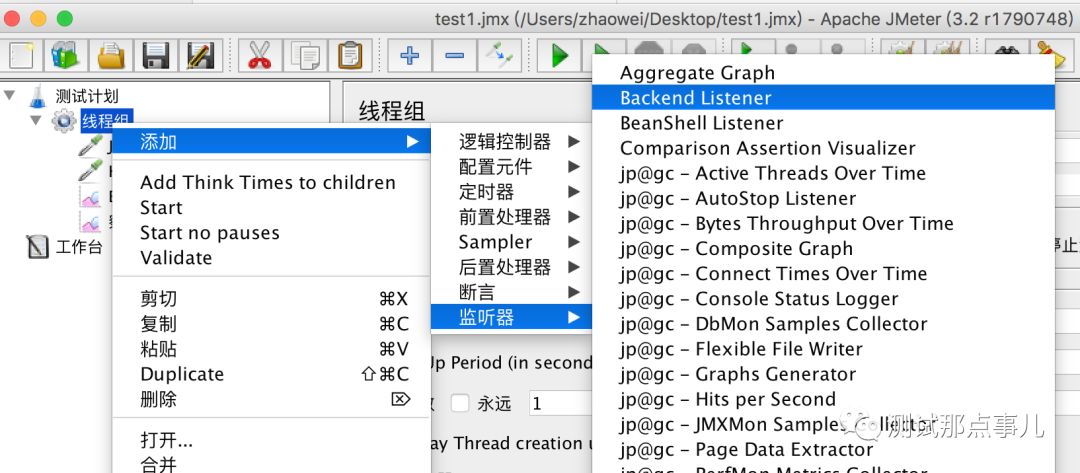

在线程组上创建一个Backend Listener，如图：

02

配置Backend Listener

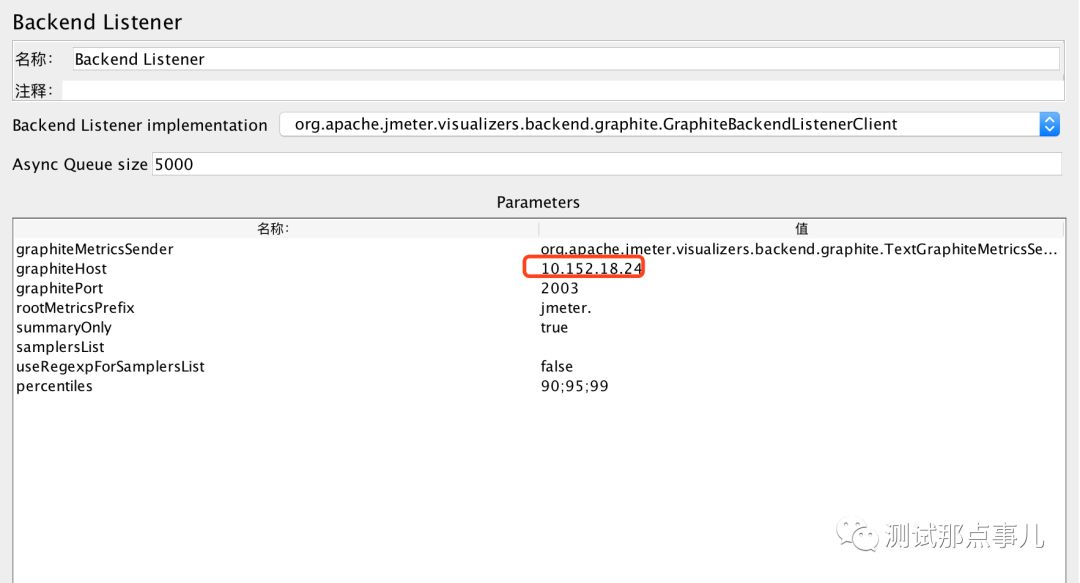

配置Backend Listener，主要配置Host，如图：

03

添加请求

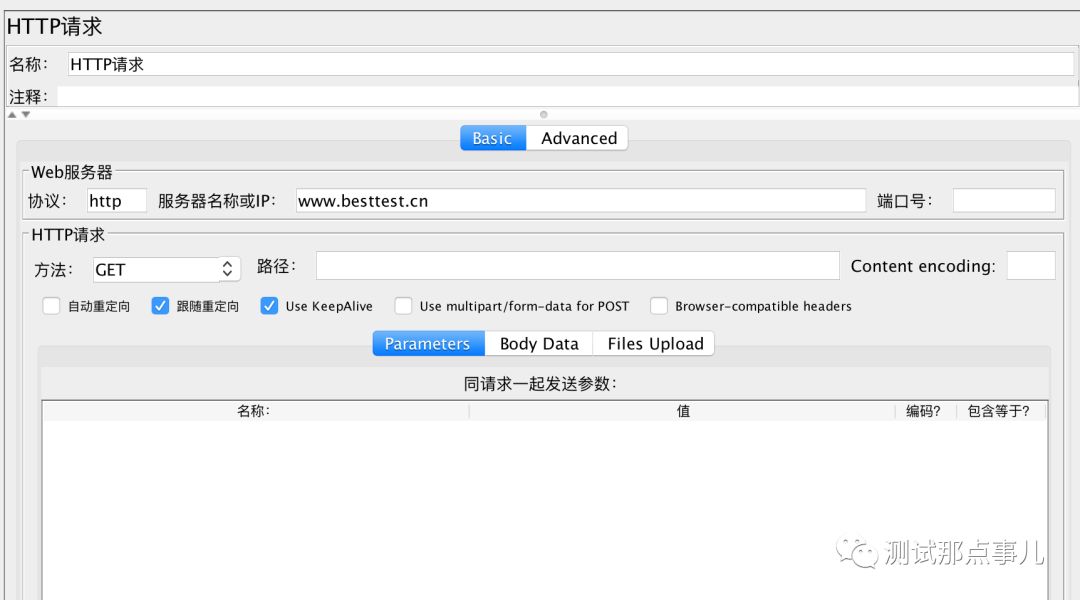

添加一个http请求，访问besttest官网，如图：

04

添加查看结果树

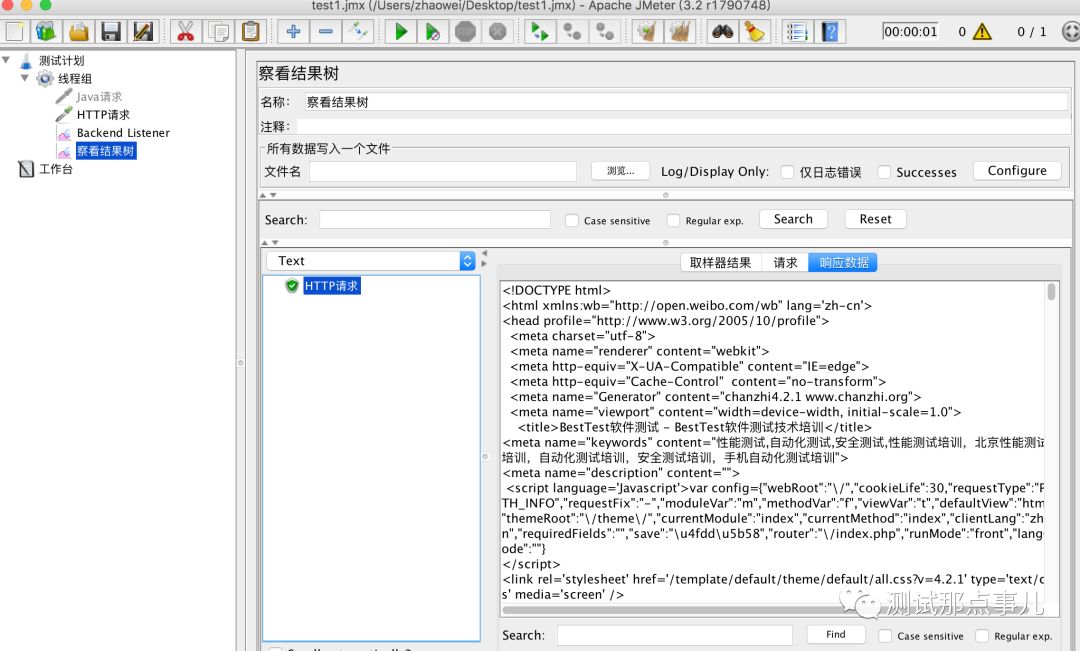

添加查看结果树，如图：

05

验证

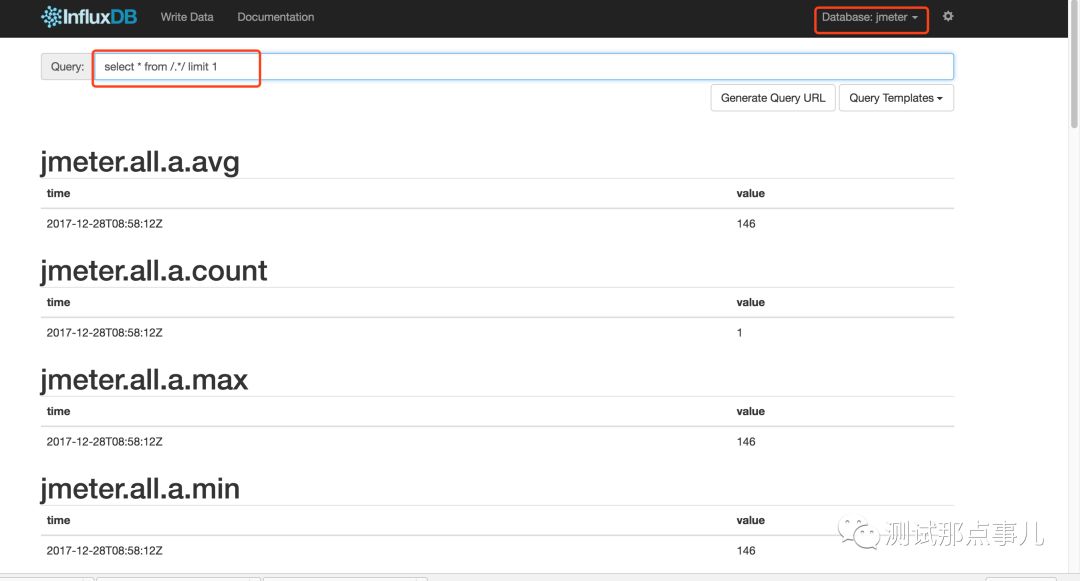

如果成功，InfluxDB的页面上查看数据，数据源选择jmeter， 在输入框中输入select * from /.*/ limit 1，点击回车，如图：

五展示数据



01

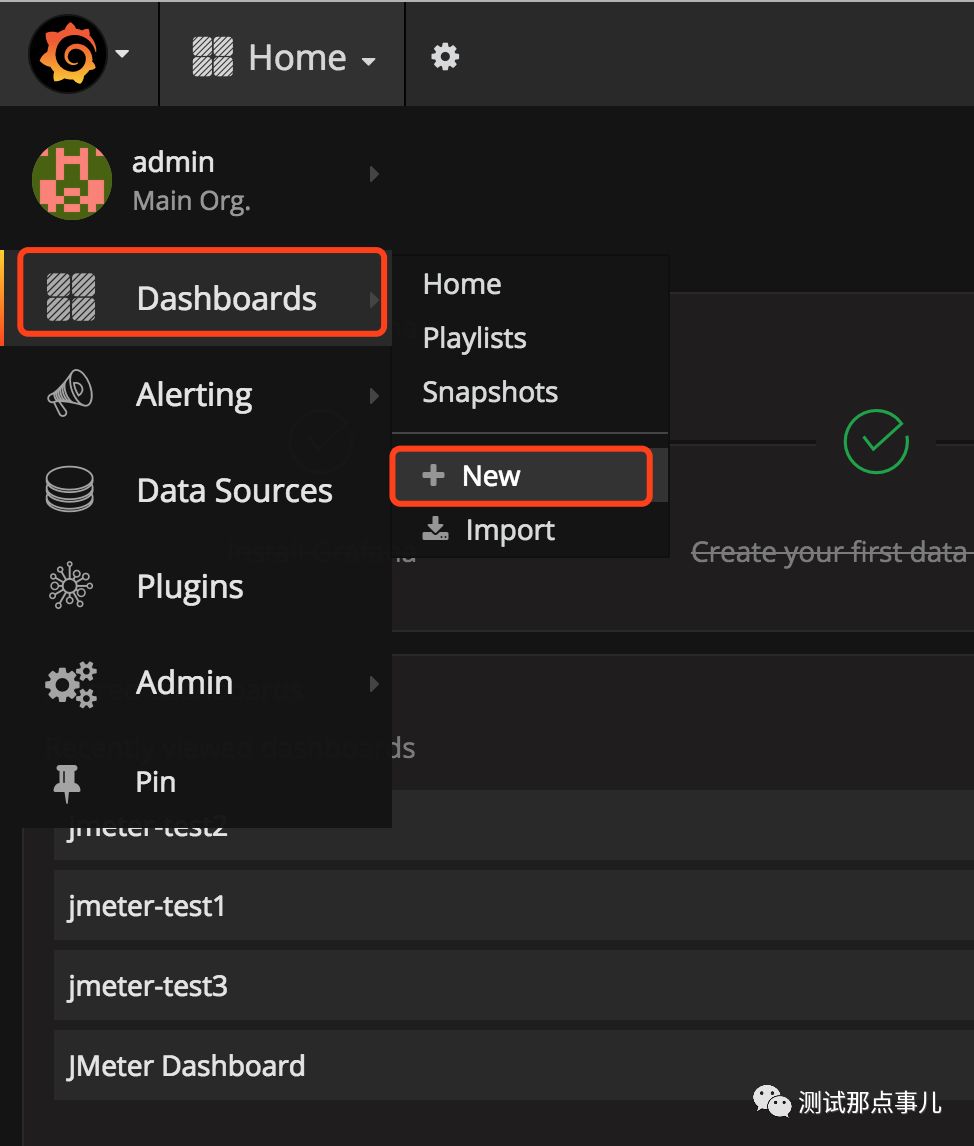

点击Dashboards里的new

如图：

02

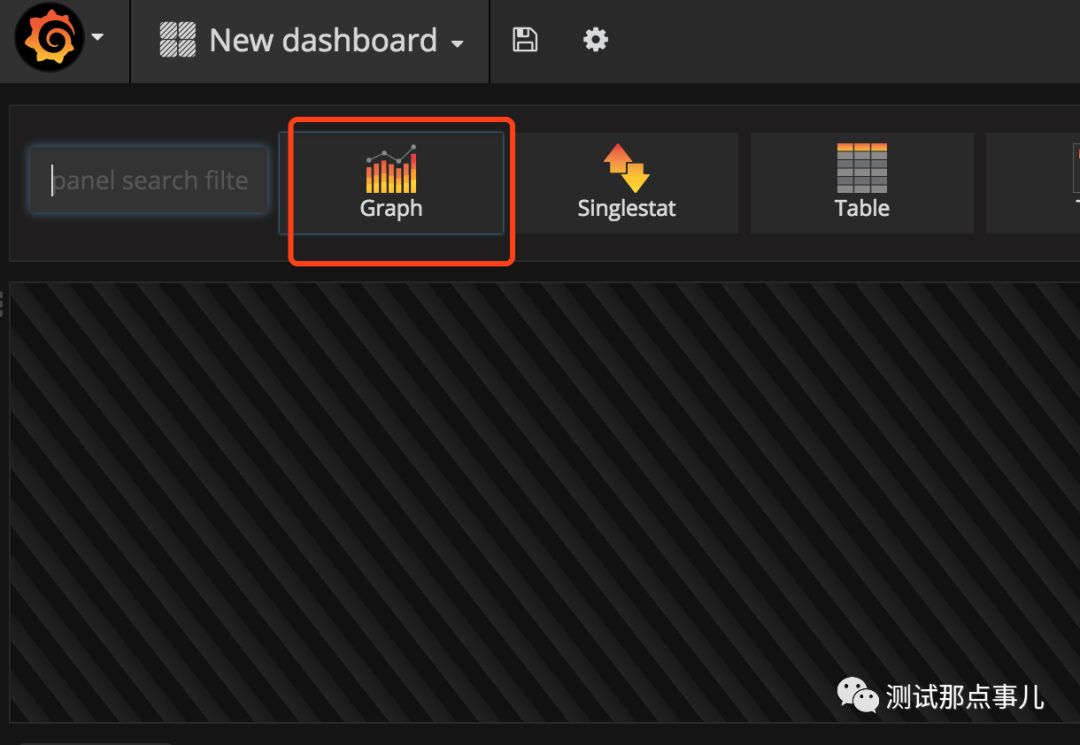

点击Graph图标

如图：

03

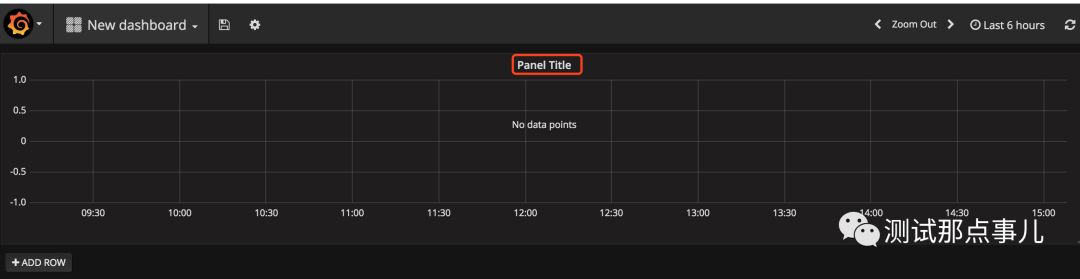

点击PanelTitle

如图：

04

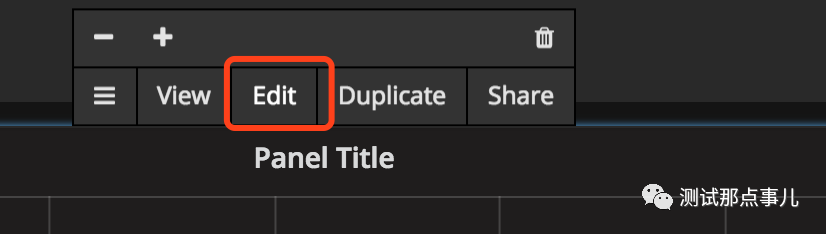

点击edit

如图：

05

配置中选择Metrics

在下面的配置中选择Metrics

06

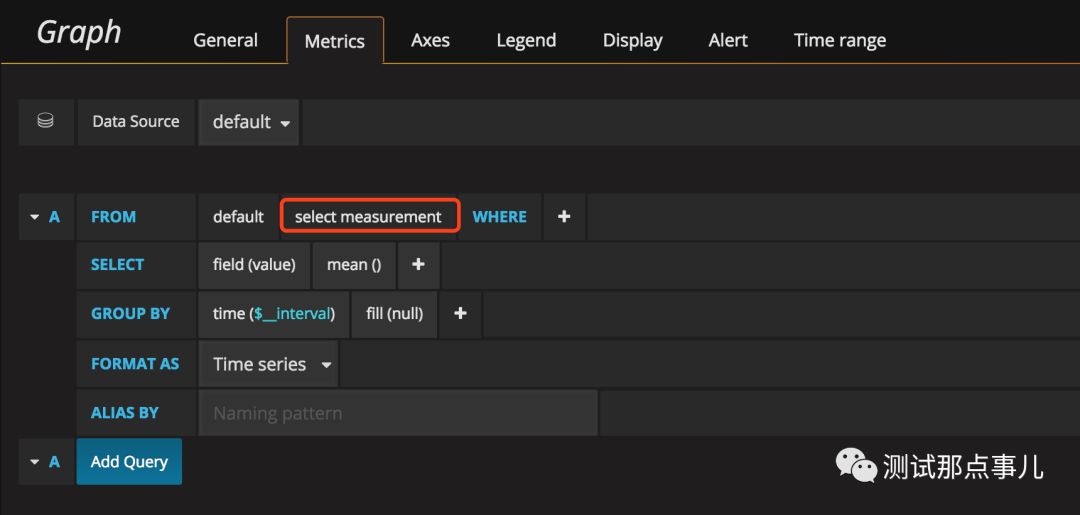

点击select measurement

如图：

07

选择jmeter.all.a.count

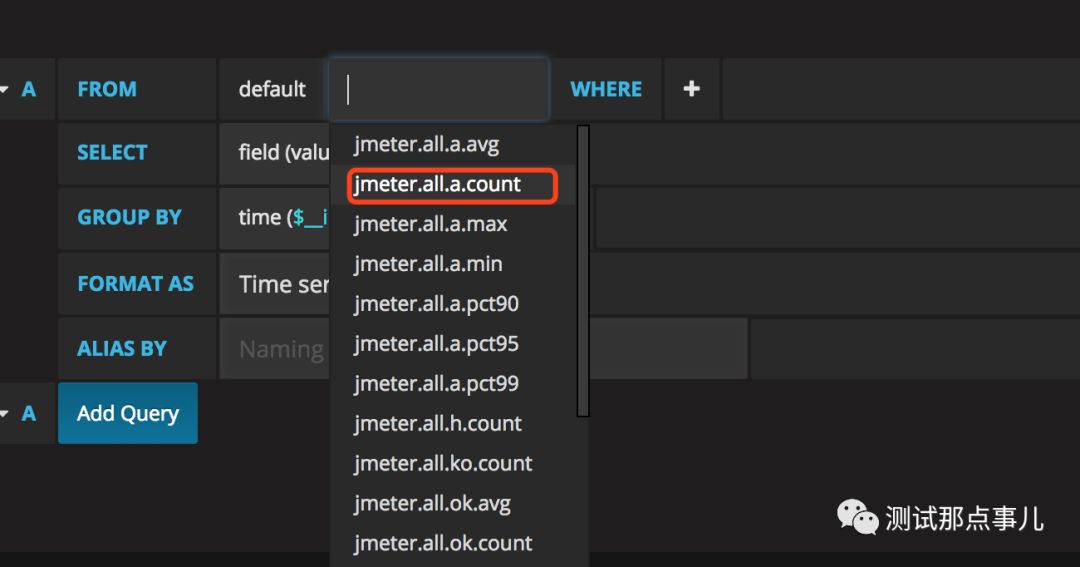

在出现的下拉列表中选择jmeter.all.a.count,如图：

08

点击Display然后勾选Stack

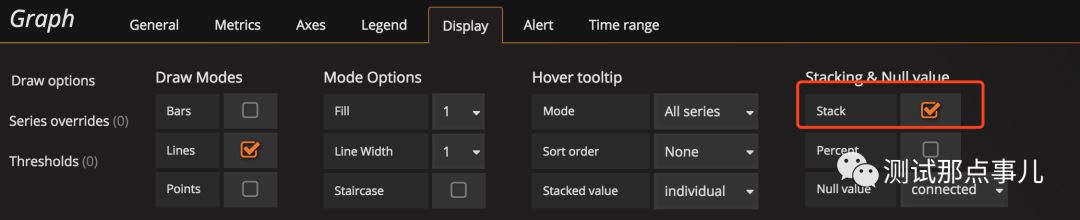

点击Display然后勾选Stack，如图：

09

运行jmeter

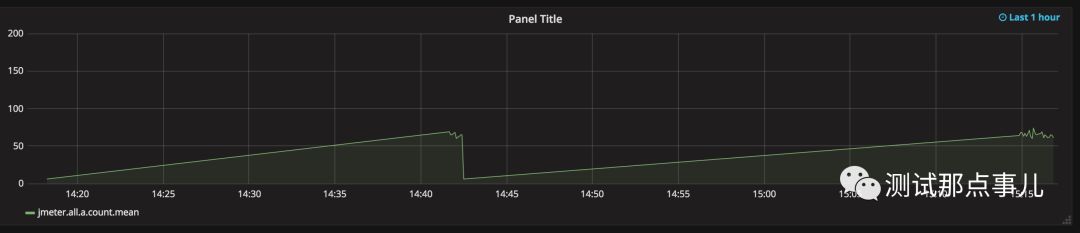

持续运行一段时间jmeter，就会看到有线出现了，如图：
